話說,120拍了幾卷後,雖然中片幅畫質無話可說,
不過一卷只有12、3張,真的是有點傷,
所以就去ebay物色了一組rolleikin來裝135底片,
從美國寄出六天就收到了,還挺快的~

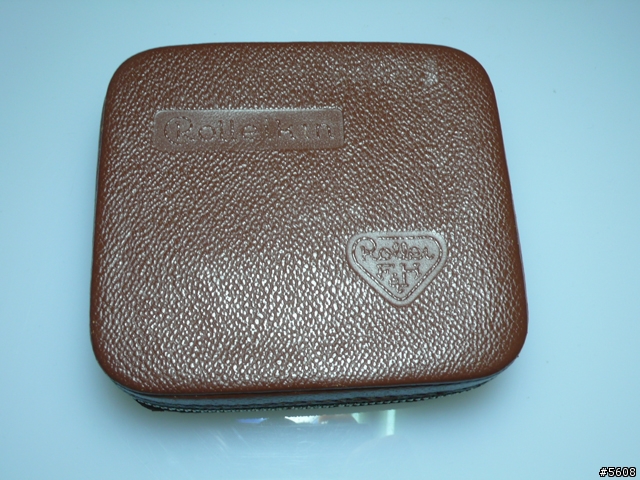

外盒
Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

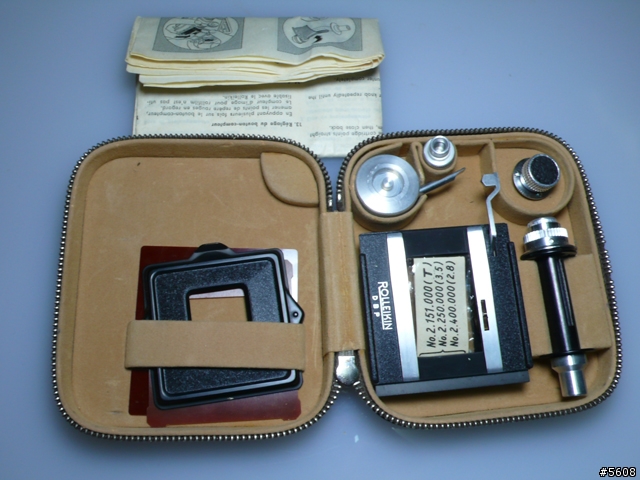

內容物
Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

記數器我已經先更換了
Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

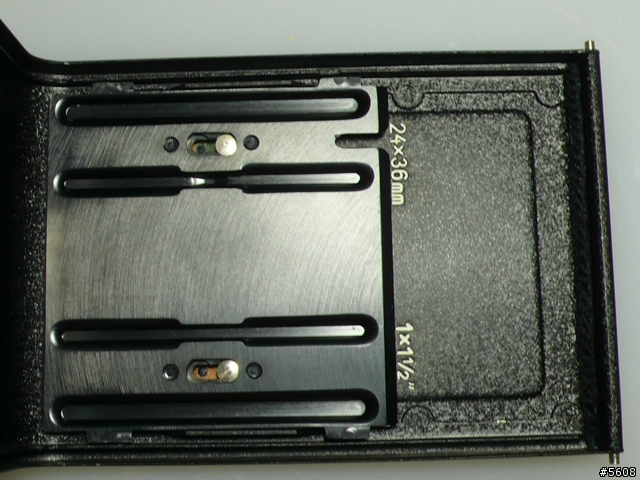

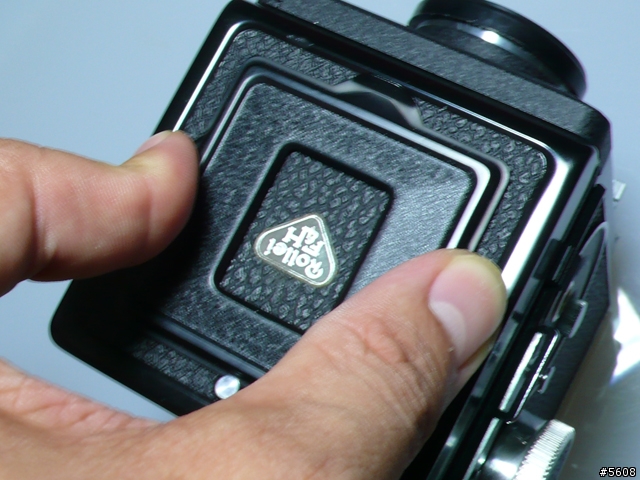

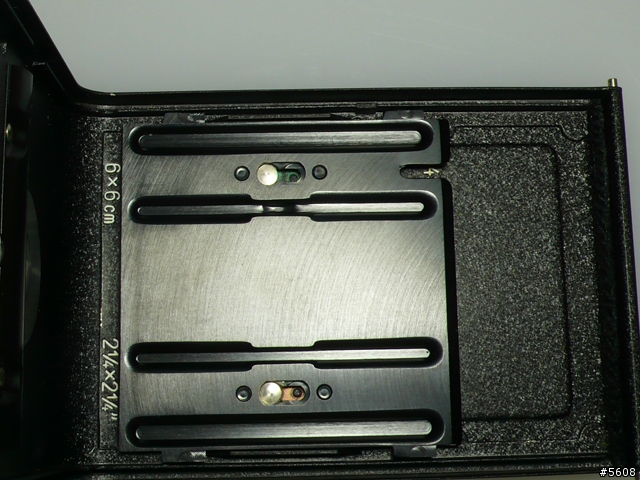

先把背板的壓板部分由6X6 cm下壓後滑到24X36mm
Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

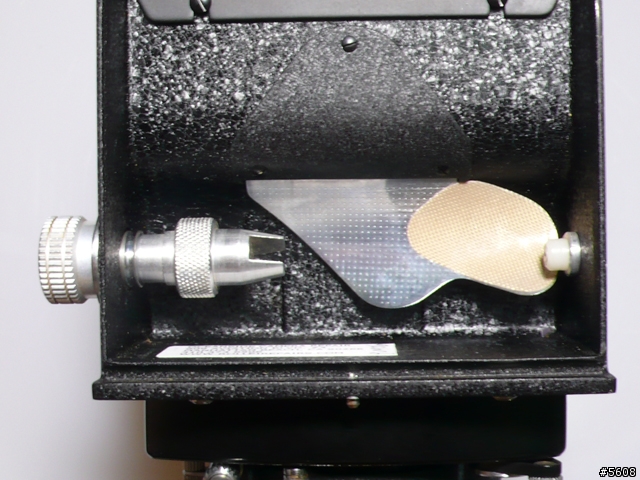

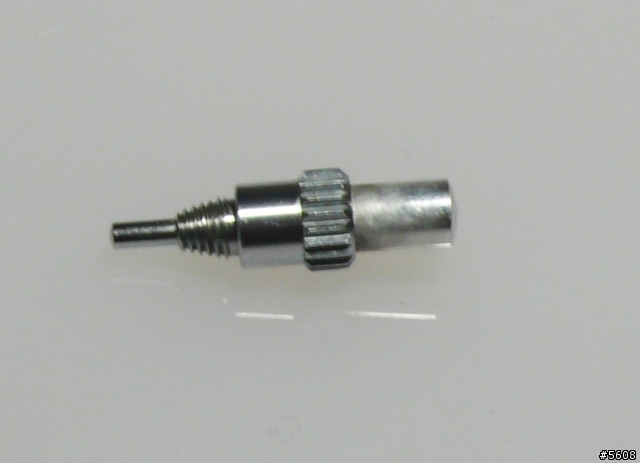

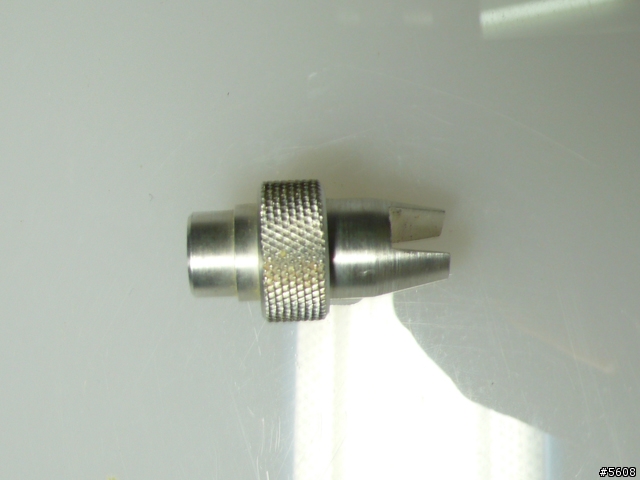

再將這零件鎖到下方的底片軸上
Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

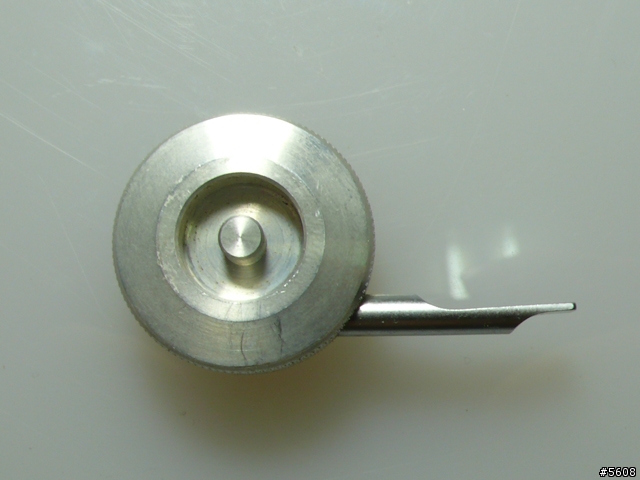

再將這零件塞到下方另一邊的底片軸上
Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

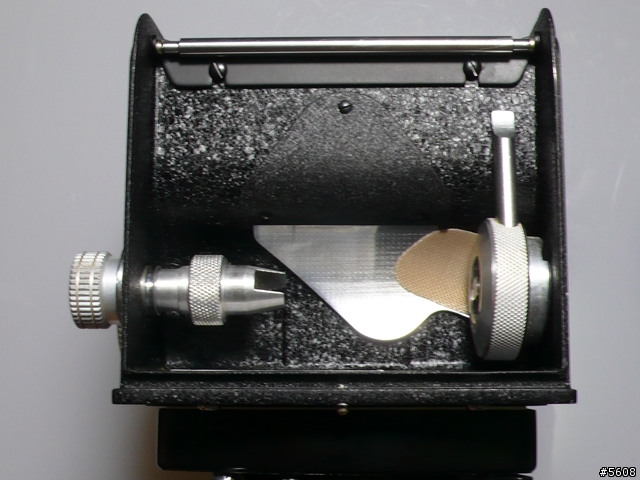

完成圖
Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

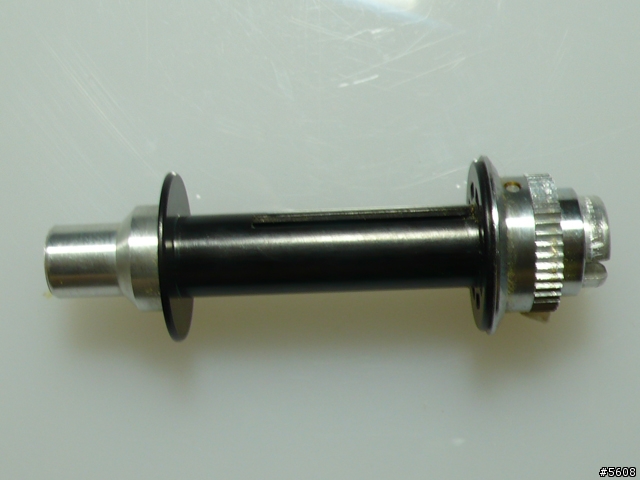

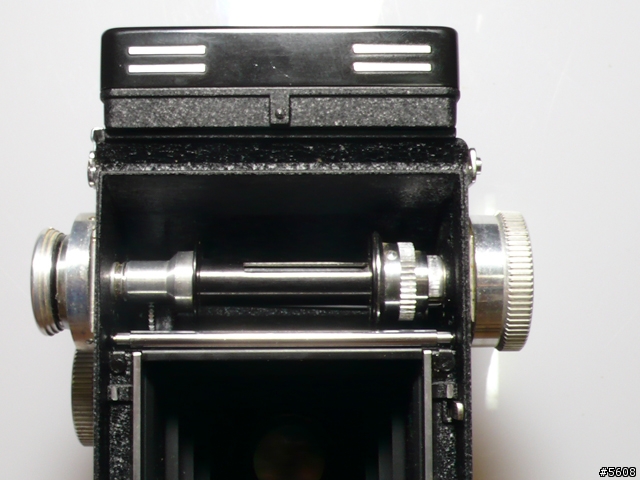

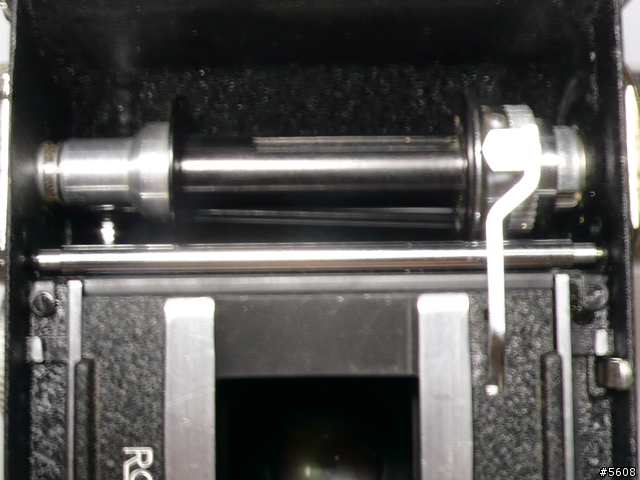

再將捲片軸裝到上方底片室
Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

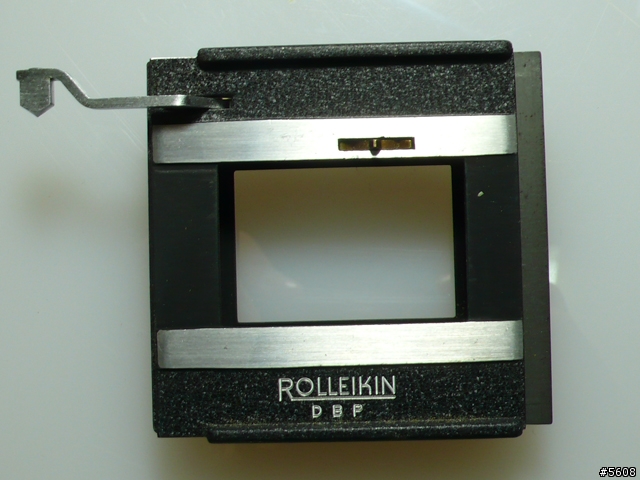

將DBP裝上,裝上時注意順序
Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

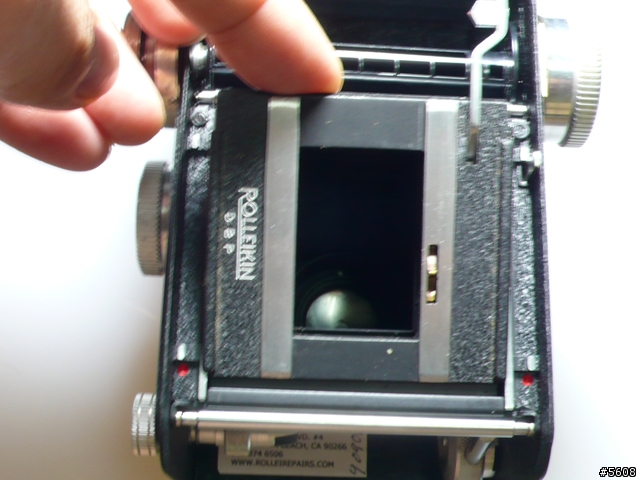

先斜插到下方,DBP下方卡榫是彈簧活動式的,所以要用點力
Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

再卡入到上方,記得要完全卡進去哦
Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

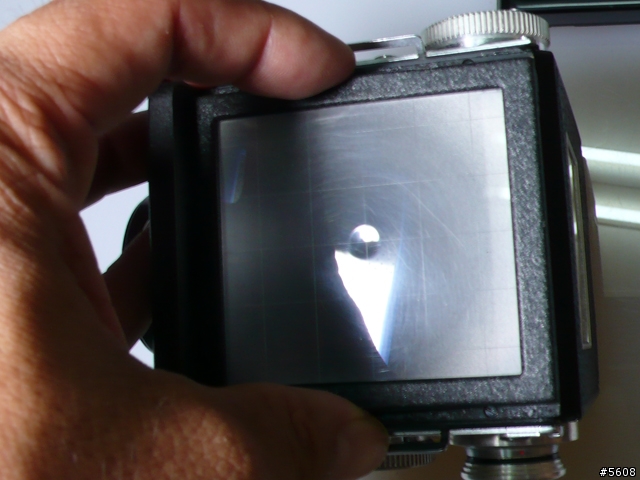

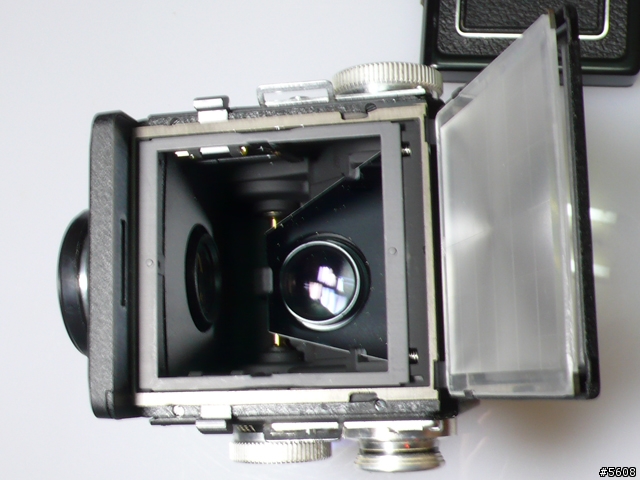

將對焦屏往後推,上掀就能打開
Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

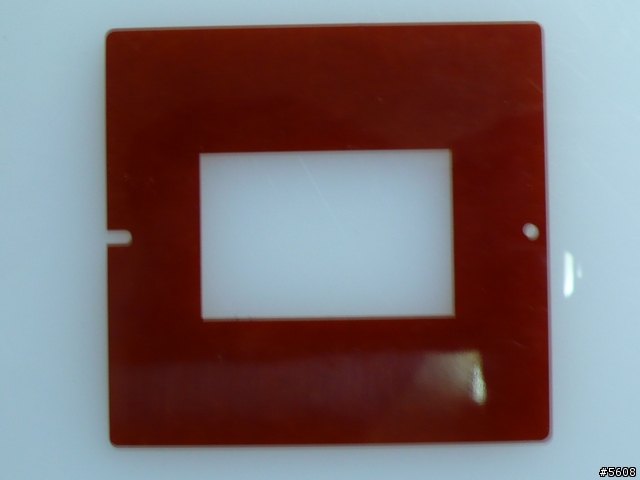

135遮片
Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

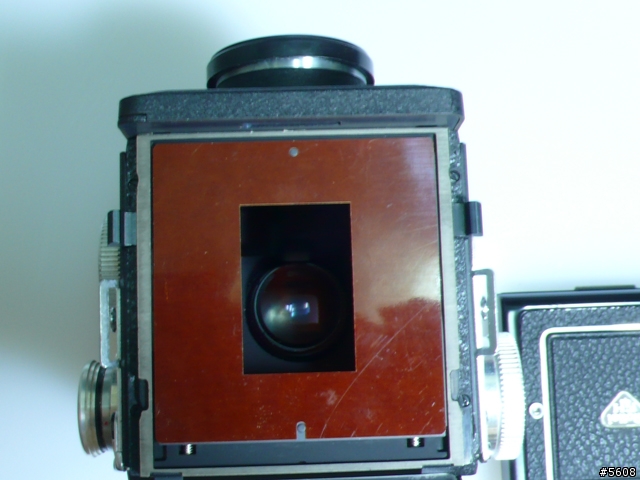

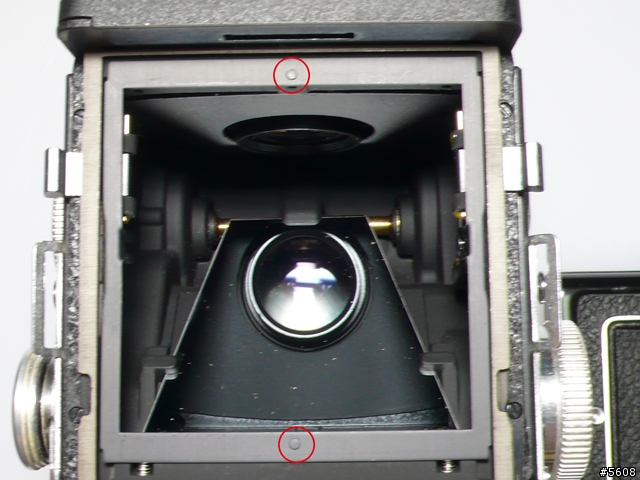

將遮片的圓孔對準紅圈圈的地方放進去
Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

關上對焦屏
Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

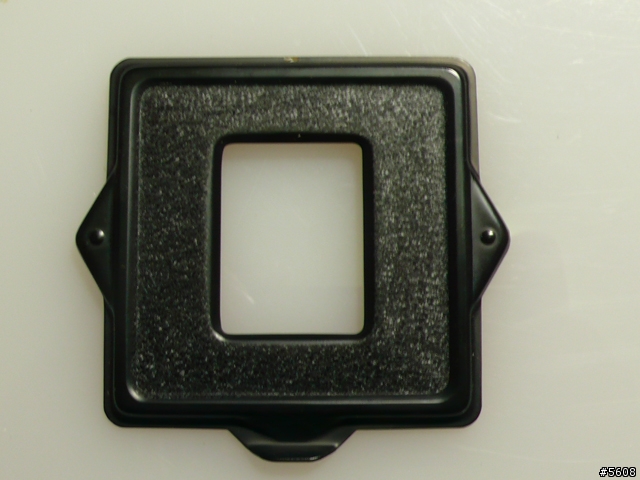

再來裝上這個
Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

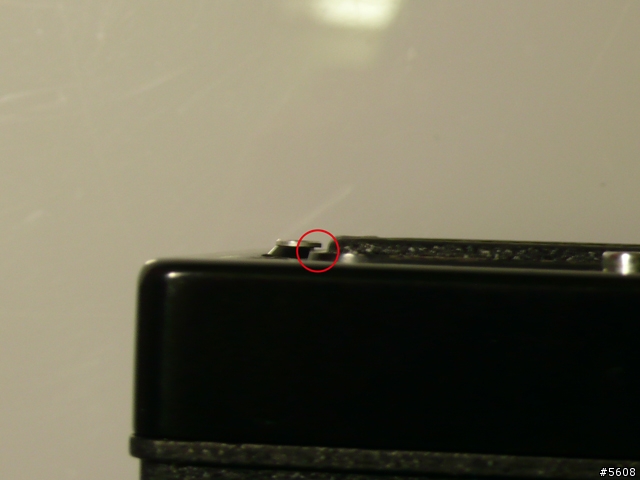

紅圈圈的地方有個凹槽
Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

將這遮版插入凹槽中
Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

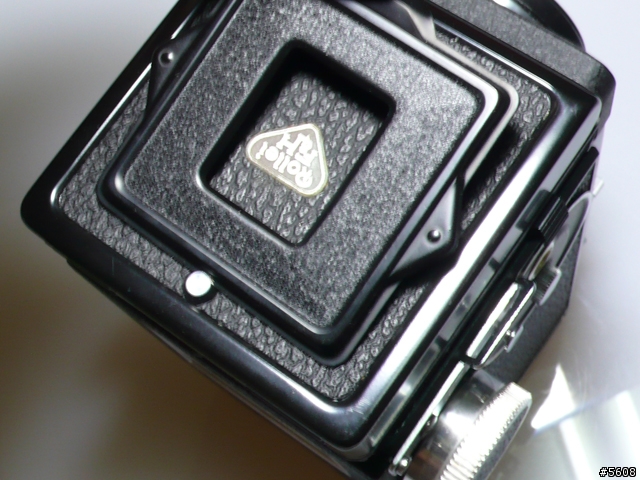

兩邊孔位對準壓下去,會有喀的聲音,這樣就裝好了
Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

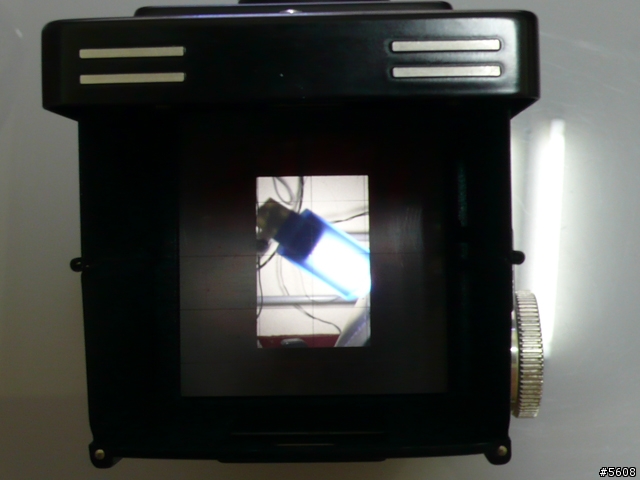

試看一下
Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

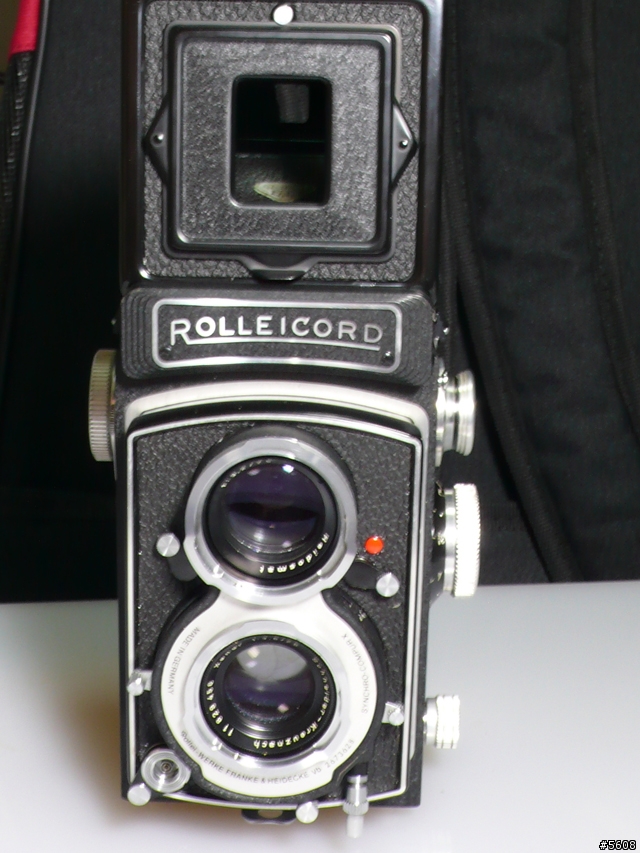

平視觀景窗
Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

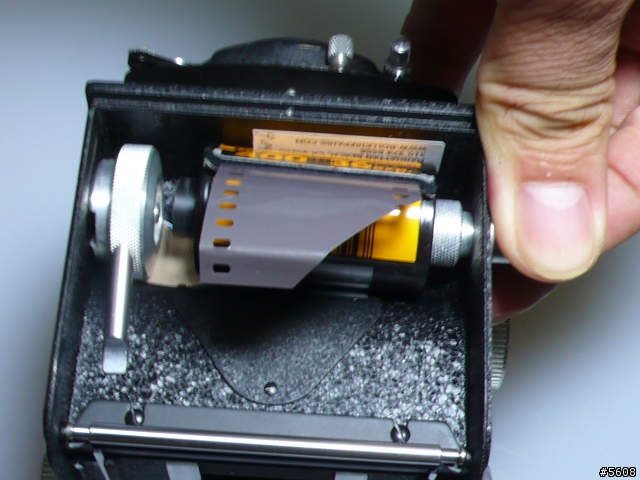

再來就是底片的安裝,先將底片裝到下方底片室
Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

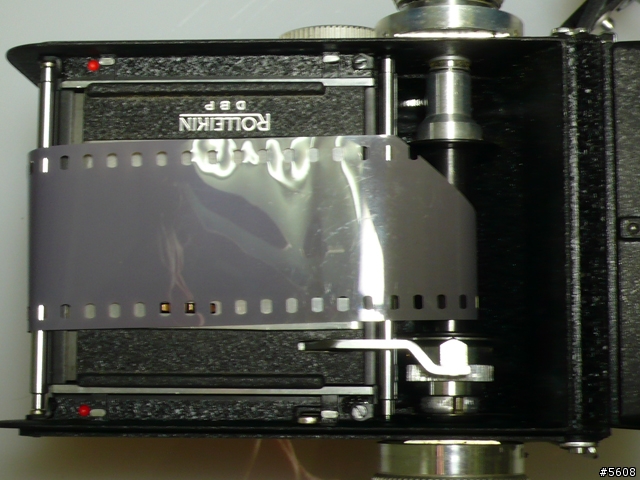

拉到上方底片室,將底片反勾卡入片軸的溝槽內
Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

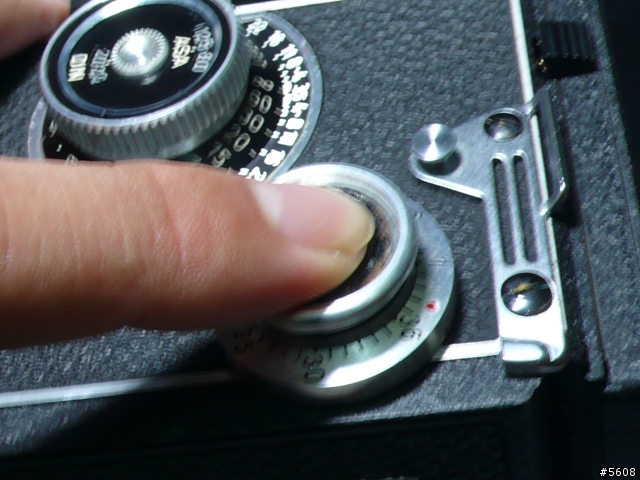

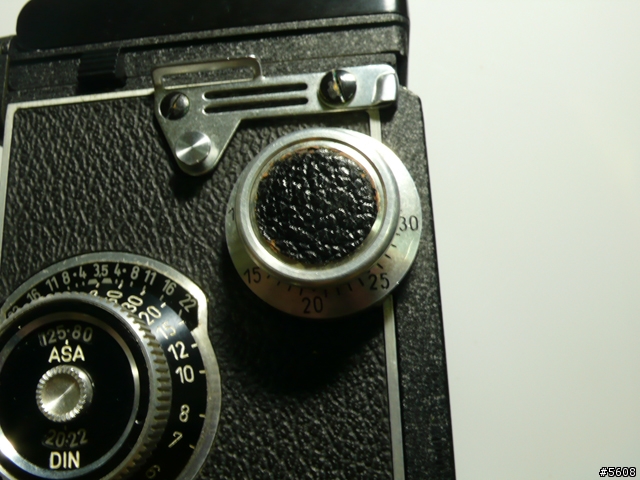

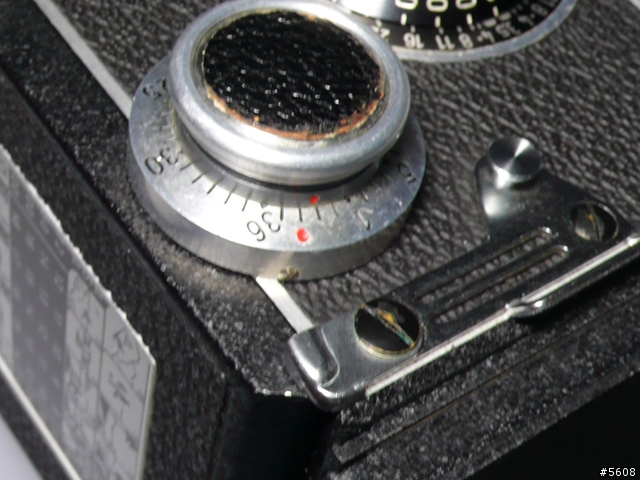

將計數器歸零,一直按,按到紅點對紅點 (我多按了一下,懶得再繞一圈了)
Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

裝好後,按一下、捲片重複到紅點對準1
Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

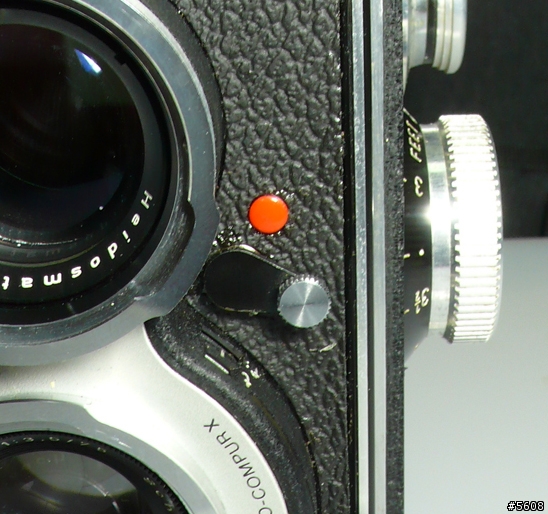

135不會勾到裡面的120捲片齒輪,因此要將快門切到重複曝光的地方,不然會無法上快門,一切以135計數器為主
Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)

接下來拍完上片就是計數器按一下、捲片捲到不能捲時扳快門,就能拍下一張。(這邊感謝KOBAYASHI大的指正)


回片的方法是,按住計數器,捲回下方的片軸,就能回片了。


9.23 新增

照齒孔照的方法就是把裝DBP的步驟跳過,不要安裝DBP,
沒安裝DBP捲片不會停,所以要算圈數,我的方法是先在捲片旋鈕上做上記號,我這台每次捲片大約是1又1/4圈(不知道自己機子要轉多少可以在裝上DBP跟底片時先過一次片,算一下圈數,再加1/5~1/4圈 ,因為感光長度變6cm,所以過片要多過一些)
以下是拍出來的成果,因為我沒可以掃齒孔的掃描器,所以只好上燈箱翻拍再進PS負片反轉,效果不好請見諒.


Rolleikin 入手 及安裝教學 (圖多) (9.23 新增齒孔照方法)
2010-09-14 23:35 發佈
5分~
好實用的文章
雖然我不會用到...還是先收藏起來!
多謝分享
我是Hiroyuki
疑??

ROLLEICORD不是要自己上快門嗎??我的ROLLEICORD不像ROLLEIFLEX一樣片子捲到底就自動上快門
難道是機子有問題

而且看樓主的照片,快門鈕是在快門撥桿的右側有個白色按鈕,可是我的VB就沒有這個按鈕,那邊是可以接快門線的,而快門釋放的方式是把快門撥桿在上弦後再往右撥

好像跟文中的操作方式很不同耶,還是說這台ROLLEICORD的版本不同?
「如果世界發明以冷笑話為動力源的汽車的話,你已經跑的相當遠了嚘。」
KOBAYASHI wrote:
疑??ROLLEIC...(恕刪)


不好意思,真的是漏了這點,捲到不能捲之後是要自己扳快門。
謝謝指正。

至於旁邊的按鈕,那是一段短短的快門,拆下來後原本的洞就能接上快門線了.
釋放快門也是撥桿在上弦後再往右撥,或是按那個短快門,我是習慣按短快門啦.

lumstudio wrote:
不好意思,真的是漏了...(恕刪)


我也覺得按那個小按鈕會比較穩,可惜我的VB沒有
「如果世界發明以冷笑話為動力源的汽車的話,你已經跑的相當遠了嚘。」
今天把齒孔照洗出來了~
沒掃描器.....
