自從下訂了這一台 R1s 就已經有把他拆開修復的準備了, 因為賣家已經表明這是台液晶淡化的機器,
上網尋找修復的資訊, 台中老賴 說 RICOH 的機器已經都沒零件了, 只能送原廠, 也有人說台北雷虎有在修,
不過修理的往返就快要一千多元了, 好歹我電腦工程師也當了好多年, 其實我的興趣就是便宜買入舊的產品,
然後把他整理的跟新的一樣, 這樣才有成就感嘛...
繼上一篇開箱文之後, 奇怪哩, 賣家不是說只有液晶淡化外, 其他拍照功能都正常, 怎麼我都快把開關按到爛了,
鏡頭就是不昇上來, 啊, 會不會是沒電了, 馬上開車去買個電池回來, 哇靠, 竟然買錯規格, 算了....
不過...就算是沒電了, 我看說明書寫著, 沒電的話, LCD 上面會顯示 電池 的符號,
竟然連電池的符號都沒顯示, 我看這個液晶的問題很大條....
不修理不行了, 把該用的工具都準備好, 就開始拆了.......
工具有:
小隻十字螺絲一把
小隻一字螺絲一把
棉花棒幾隻
去漬油 或 電子接點活化劑
好了, 可以開始來拆了....
機身背面總共有五個螺絲, 底片室內兩根, 電池室內三根.
第一根螺絲, 很長喔, 從背部貫穿到前面板.

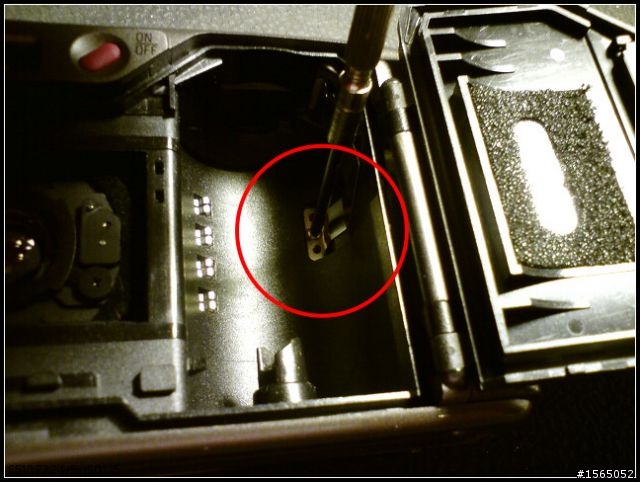

第二根螺絲, 在放底片的那裡.
這三張是電池室內的三根螺絲, 基本上把螺絲都鬆下來後,
前面板就可以拿下來了.
前面板順利分解, 要小心快門鈕的彈簧, 以及日期設定的按鈕會掉出來, 收好不要不見了喔...
再把上方按鈕的飾板也拿掉吧.
把電池蓋跟背板的插銷也移除,

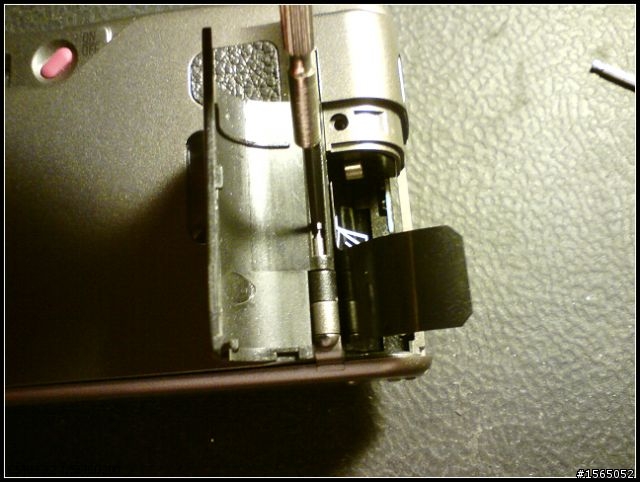

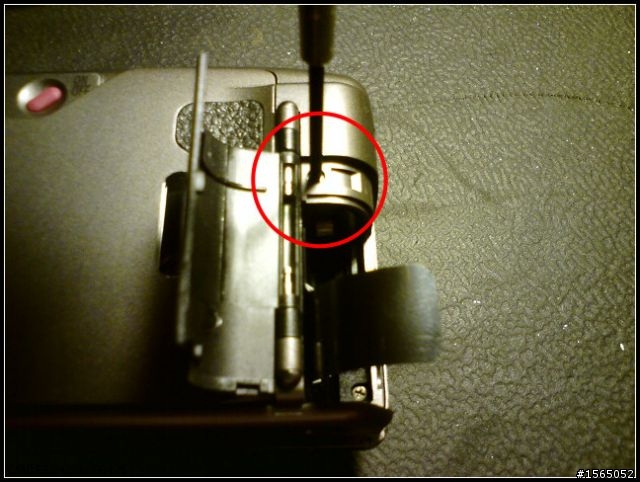

拿小隻的一字螺絲起子, 抵住插銷的凹槽,反方向推起, 上下兩根, 就可以拿起了.

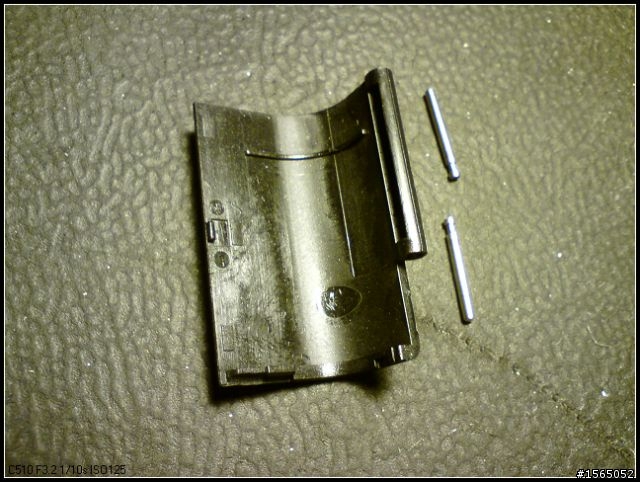

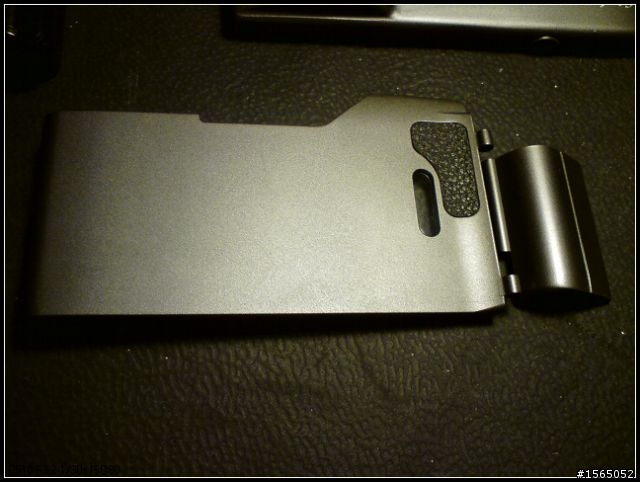

已經拿起的背板跟電池蓋.
基本上要拆後面這塊飾板, 是沒有螺絲固定了, 只不過塑膠卡榫很多,
要很小心, 慢慢的一步步拿起來, 小心別弄斷了.

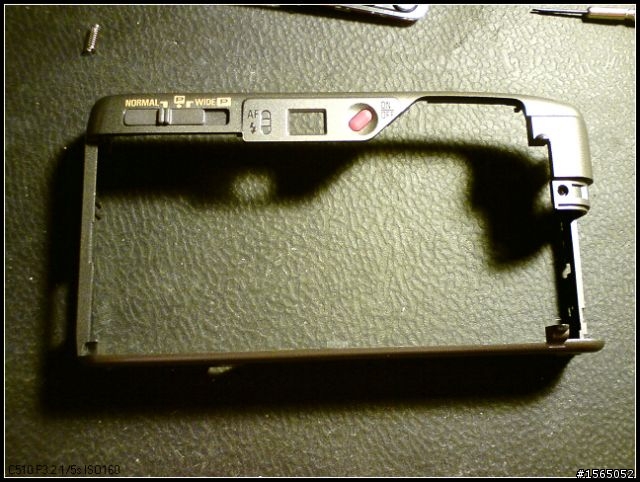

前後飾板都拿開了的樣子.
裝入電池,按下開關, 摸摸 LCD, 疑..好像有點反應, 應該是真的電量不足而已.
這邊還有個小螺絲, 把它也拆了, 比較方便翻開排線, 才方便施工.

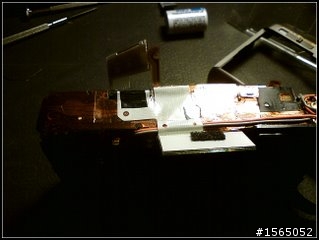

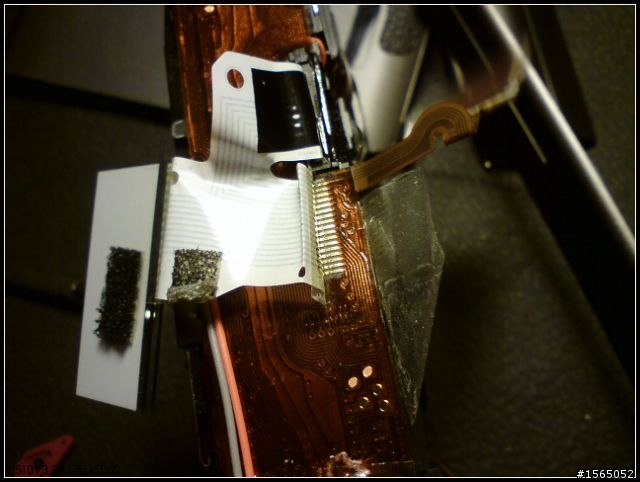

小心的把 LCD 翻開, 再順著排線小心的把原廠固定用的雙面膠跟膠帶都撕開, 就可以看到 LCD 排線的金手指, 這邊就是造成 LCD 淡化接觸不良的原因了.
(基本上我原本把他翻開後, 再黏回去, 畫面就有顯示了, 不過都已經拆到這裡了, 我就想說再把他擦乾淨一點吧, 做個完整的清潔)

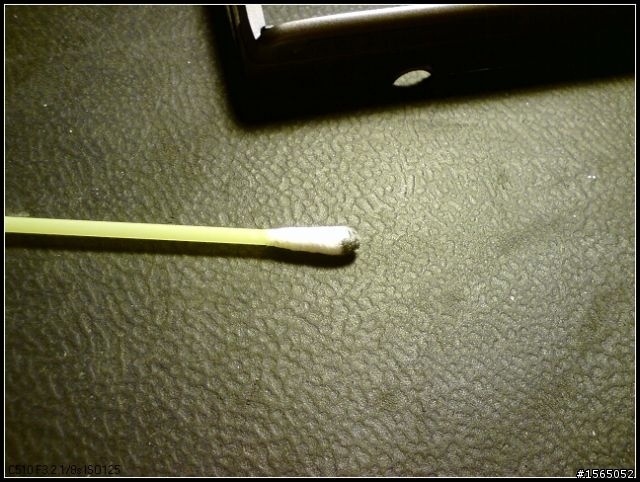

用棉花棒沾清潔劑小心的順著金手指擦拭乾淨, 別沾太多,慢慢來, 擦的乾淨就好.
清潔完之後的樣子, 有沒看到光亮很多啊.

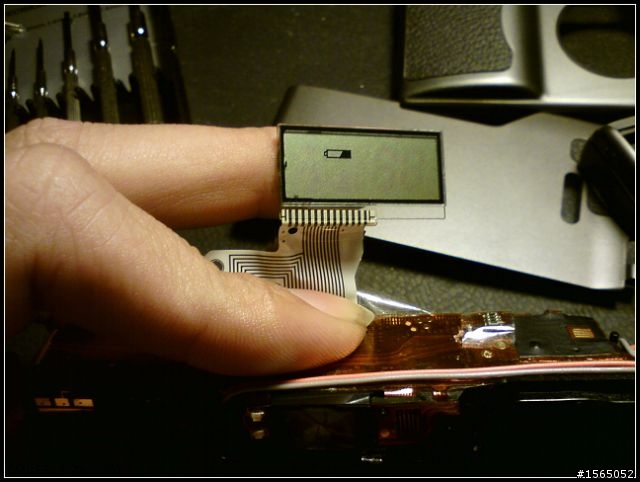

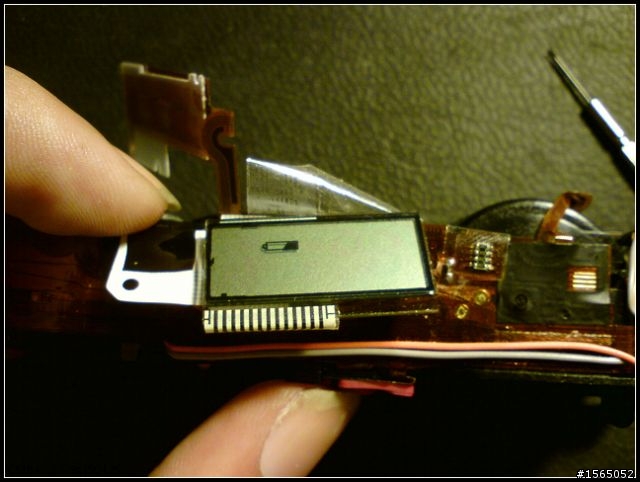

再把 LCD 排線貼回去, 裝入電池, 按下開關, 久違了, 跳動的電池符號, 我終於看到你了!!
還是要試試把排線貼回去後, 照原本排線的折疊方式放回去, 看看回不會正常顯示, 目前看來應該是好的,
其他的圖示就只能等明天新的電池買回來之後, 再看看能不能正常顯示了....
繼上一篇 RICOH R1s 液晶淡化 修復記 I 買錯電池無法繼續測試下去後,
今天中午就馬上開車再去照相館買一顆 Panasonic CR2 的電池,
回到家之後, 裝上電池, 試了一下, 所有圖示是都可以顯示, 不過電子接點因為被我翻開後,

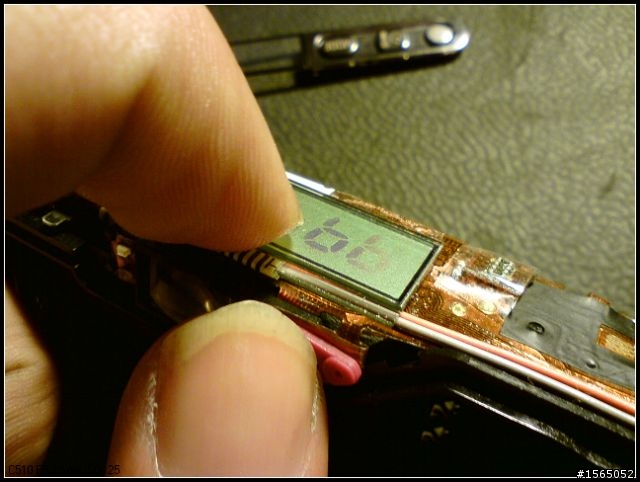

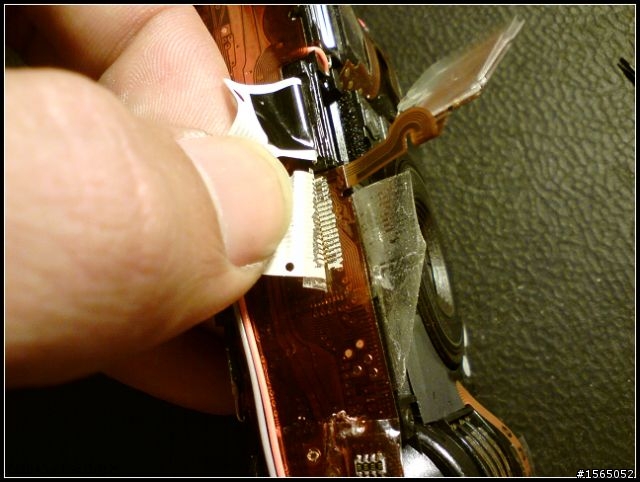

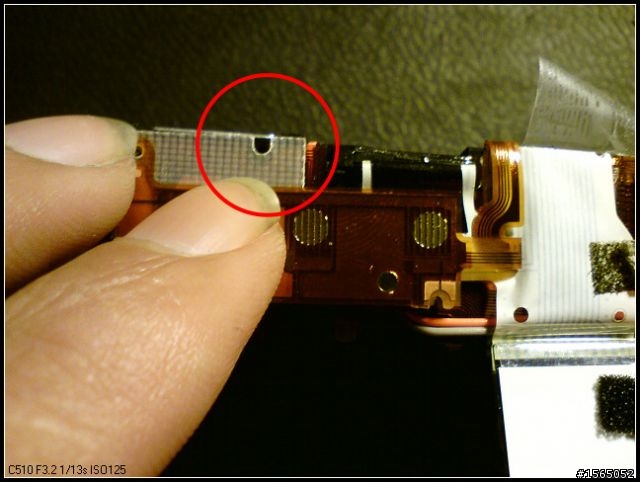

再黏回去, 就貼不緊了, 要用手壓住才會有感應, 我想了很多辦法試著用東西代替我的手去壓那條
LCD 碳膜排線, 但是始終無法解決, 反覆思考了好久, 而且就算用手壓著, 觀景窗內的對焦屏也都無法正常顯示,
這樣真的不是辦法, 再繼續上網尋找修理排線的資料了, 終於讓我找到了, 這種排線好像是用熱壓黏貼的,
不過他們有專用的工具, 我到那找那個工具啊.....
只好死馬當活馬醫, 拿出我的焊槍, 抵住一把扁的螺絲起子, 這樣才不會因為焊槍太熱而熔掉了我的排線,

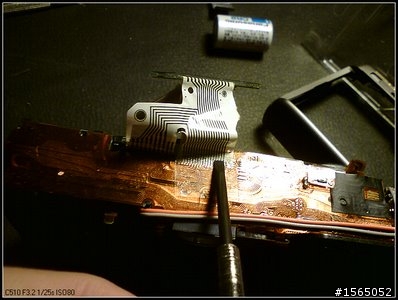

就像圖片中這樣, 用一字的螺絲起子, 剛好他的斷面是平的, 可以用來壓平我的排線, 再用焊槍去抵住螺絲起字, 這樣我才有辦法控制壓平面的溫度, 焊槍的圖我就照不到了,因為我一手拿相機, 一手拿螺絲起子了.
大概的壓平了只下之後, 好像真的有黏住了耶, 再裝入電池, 開機試試, 好了, 這下一切都正常了,
觀景窗內的對焦示意圖也都回來了..
趕緊趁一切都正常後, 在排線上方再多貼一片膠帶吧, 幫助它固定, 以免日子久了之後他又鬆脫了.

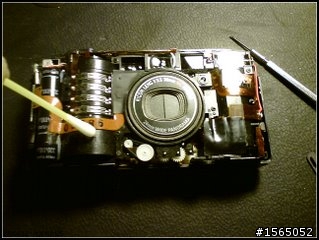

把相機內部長香菇(發霉) 或灰塵也順便把他清乾淨吧,
現在可以開始把相機組裝回去了.
除了背蓋以外, 所有的面板都裝好了, 可以裝入電池開機來試試了.

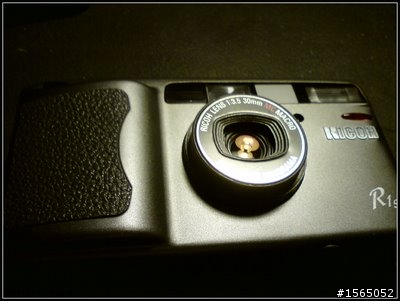

我可愛的鏡頭, 你終於昇上來了!
趕緊再接下去測試我的圖示, 看 LCD 顯示正不正常...

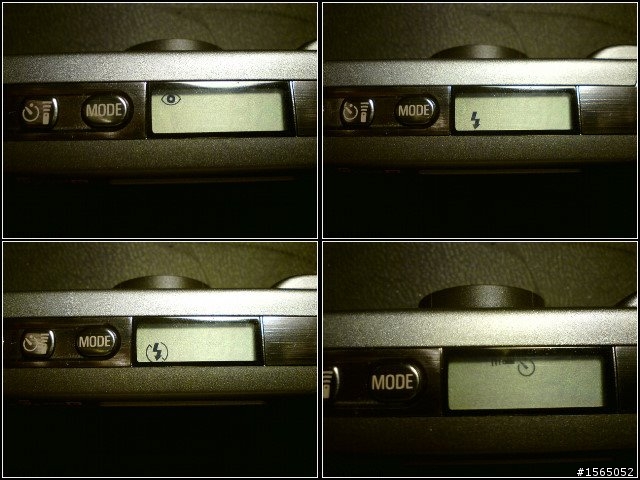

閃光燈按鈕測試
一下: 防紅眼
二下: 強制閃光
三下: 禁止閃光
四下: 他會一閃一閃, 慢速同步閃光
再按一下就不見了
然後是自拍定時圖示也正常了...

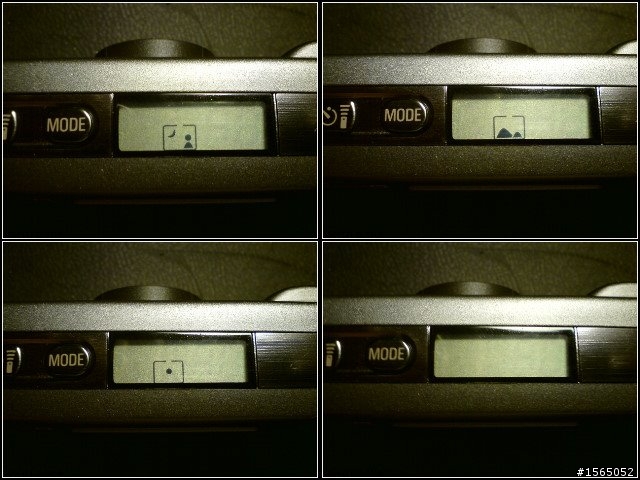

模式切換:
一下: 夜間人像
二下: 風景模式
三下: 單點對焦
再按一下就消失了.
再來是觀景窗內的顯示...
這是一般模式時, 它顯示這樣....
把 MODE 按紐按到 SINGAL AF , 就變這樣了...

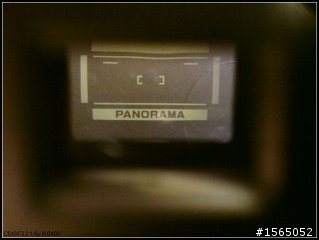

再把撥桿移到中間 [P] 模式, 底片室內的上下檔版放下來了, 觀景窗取景圖示也變了...

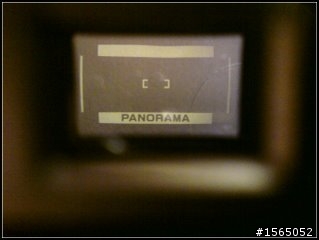

再把撥桿往右撥, 換成 WIDE [P], 有聽到鏡片移動的聲音, 觀景窗的圖案也變這樣了...

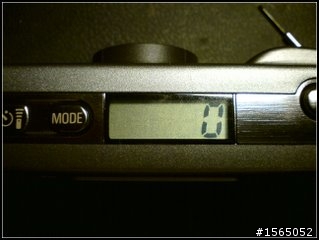

假裝裝入底片, 蓋上背蓋, 馬達轉了幾下, 出現了一直閃動的 " 0 ",
再試一下捲片倒帶鈕, 拿隻螺絲起子往小洞裡插, 馬達有轉比較久了,

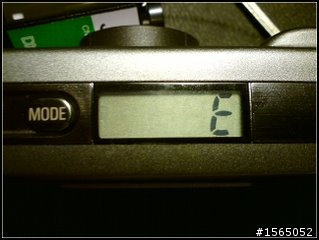

然後就出現這個 E.
目前看來應該都正常了, 還是你們手頭上的 R1s 還有我沒有出現過的圖案嗎??
所以這次的修復應該算是大成功了.....呵呵
