未裝電池的機械相機究竟如何用熱靴擊發電子閃光燈？

dormcat

dormcat
個人積分：373分
文章編號：11945238

373分

樓主

2009-05-13 17:03

在把家中那台三十多年的 Konica Auto S1.6 送去台中老賴那裡整理過後
因為當年跟它搭配的舊閃光燈已經壞很久了，突發奇想把 Panasonic PE-36S 接上它的熱靴
結果完全可以正確擊發，亦可搭配自拍器使用

本來以為擊發的訊號是由測光表的電池提供的電力
可是我把電池拿出來之後一樣可以正常擊發
影片在此

如果說閃光燈的接腳有兩個以上的接點，還可以用遮斷迴路的方式來解釋
可是 PE-36S 只有一個接點，而且接點以外的部分全是塑膠
相機到底是如何產生閃光擊發訊號的？這訊號又是如何傳給閃光燈的？

2009-05-13 17:03 發佈

文章關鍵字電池機械相機電子閃光燈

Tarrega

Tarrega
個人積分：14分
文章編號：11945372

14分

2樓

2009-05-13 17:09

您可以觀察一下
在閃光燈的座上還有另一個接點喔~

dormcat

dormcat
個人積分：373分
文章編號：11947992

373分

樓主

2009-05-13 19:48

Tarrega wrote:
在閃光燈的座上還有另一個接點喔~

哇哈哈, 在下眼殘, 之前居然沒看到燈座的兩側還有接點

這樣子就可以用簡單的斷路器來觸發信號了

文包

文包
個人積分：3435分
文章編號：11948461

3435分

4樓

2009-05-13 20:22

單點觸發的燈只要short就可以點燈了
把燈線接出來
用鉛筆去戳pc sync接頭. ...燈就會亮了

夜光

夜光
個人積分：18分
文章編號：11964456

18分

5樓

2009-05-14 16:04

想請教樓主這台整理要花多少錢跟時間?
我家也有一台,觀景窗和鏡頭都稍微有發霉了,想找個時間拿去整理一下
整理過後拍出來照片好嗎?值得去整理嗎?

dormcat

dormcat
個人積分：373分
文章編號：11968010

373分

樓主

2009-05-14 19:34

夜光 wrote:
想請教樓主這台整理要花多少錢跟時間?

別家我不清楚, 老賴那裡RF機全機整理是1500, 運費100
實際修理時間只要三天左右, 但得先排約一個月的隊...

夜光 wrote:
整理過後拍出來照片好嗎?值得去整理嗎?

功能上看起來沒問題了, 但還沒時間去買底片... orz

值不值得當然就看個人囉

夜光

夜光
個人積分：18分
文章編號：11987252

18分

7樓

2009-05-15 17:54

dormcat wrote:
別家我不清楚,...(恕刪)

感謝樓主,找個時間來把家裡這台拿去給人家整理一下好了

vn520375

vn520375
個人積分：0分
文章編號：11993423

0分

8樓

2009-05-16 0:07

dormcat wrote:
在把家中那台三十多年...(恕刪)

HEY~我也有跟你一樣的相機耶!但是我的是AUTO S2我爸國中買的

但是我這台的閃光燈沒有觸發點要接線

衝擊起子

衝擊起子
個人積分：229分
文章編號：11997313

229分

9樓

2009-05-16 10:28

大大請問一下
我也有一部AUTO S1.6

它裝底片是把片舌塞到那個有空隙的滾筒即可嗎?

dormcat

dormcat
個人積分：373分
文章編號：12469644

373分

樓主

2009-06-09 18:45

vn520375 wrote:
但是我這台的閃光燈沒有觸發點要接線

咦, Auto S2 配備的是冷靴而不是熱靴嗎?
去 Google 了一下照片, 發現 Auto S2 真的只有冷靴, 只能拉 PC 線了

衝擊起子 wrote:

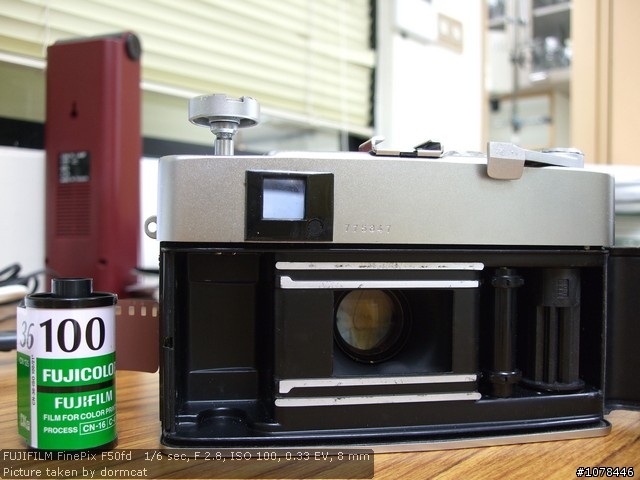

它裝底片是把片舌塞到那個有空隙的滾筒即可嗎?

沒錯

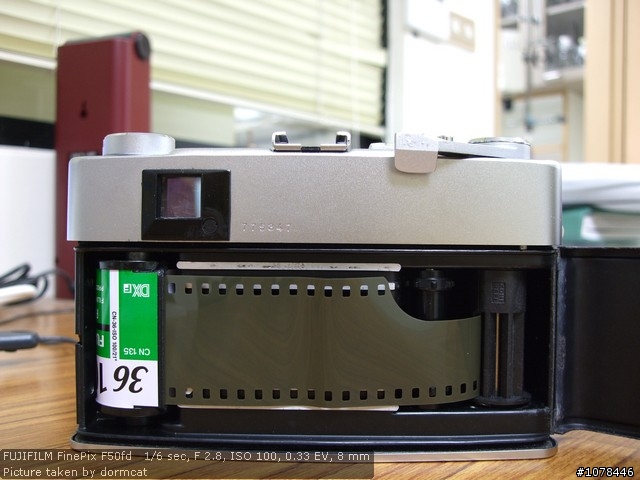

塞進去後再扳動過片桿

我買了一捲便宜的 Fujicolor 100 來校正測光表
因為現在用的是一枚50元的 PX625U 鹼性電池, 跟相機原來配備的 PX625 水銀電池電壓不同
但是後者因為非常不環保所以早已停產
測光表倚靠的是鏡頭上方的那顆"電眼" (光敏電阻), 電壓不同會讓測光表誤判 (這裡有說明)
想等到技術熟練了, 再去買 Reala 100 搭配氧化銀電池或是 Weincell 使用
