DIY 測量快門速度

卡爾文@01
個人積分：219分
文章編號：38466266

219分

樓主

2012-09-14 2:22

用了另一顆PIC做了快門速度模擬，按照快門的時間點亮LED。結果.....原先的程式與電路都完全正確，低於1/2000秒快門的誤差都在0.5%以下。高於1/2000秒的誤差就開始偏大，測到1/10000秒的誤差30%。但我猜想這應該是傳說中的米勒電容效應(kingliaw99之前所說的應該也是這個問題)，還有光電晶體的轉態時間。

其他就剩下快門效率的問題啦.......沒示波器還真的是很麻煩。

卡爾文@01
個人積分：219分
文章編號：38466339

219分

樓主

2012-09-14 2:30

附件被下載了二十幾次，有人DIY了嗎?

mark0826

mark0826
個人積分：6375分
文章編號：38492845

6375分

33樓

2012-09-15 4:05

卡爾文@01 wrote:
附件被下載了二十幾次，有人DIY了嗎?...(恕刪)

能做到1/1000就很夠用了....
期待成品中.... 100分

100分

卡爾文@01
個人積分：219分
文章編號：38530584

219分

樓主

2012-09-17 1:19

改好了..........

換了PIC16F873A，程式也重新寫過，測到1/2000。平均誤差都不超過5%。
4"~1/4"都只有一組數據，因為後面測到的都一樣。

卡爾文@01
個人積分：219分
文章編號：38544656

219分

樓主

2012-09-17 17:06

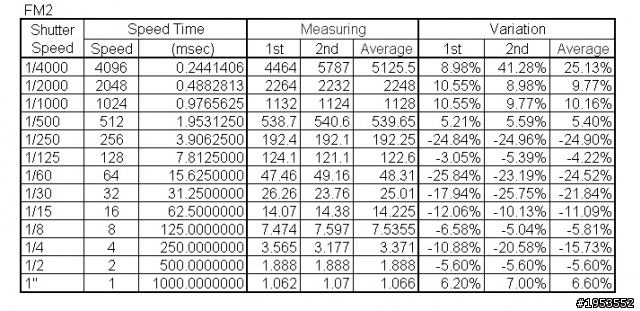

把Nikon FM2也抓出來測，這應該是相機快門的誤差了。

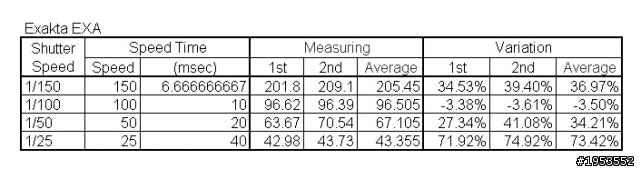

再測一部很老的相機Exakta EXA，快門只有四檔另加B快門。這個誤差就更大了，尤其是1/25那一檔，已經超過1/3EV。

卡爾文@01
個人積分：219分
文章編號：38689219

219分

樓主

2012-09-24 4:22

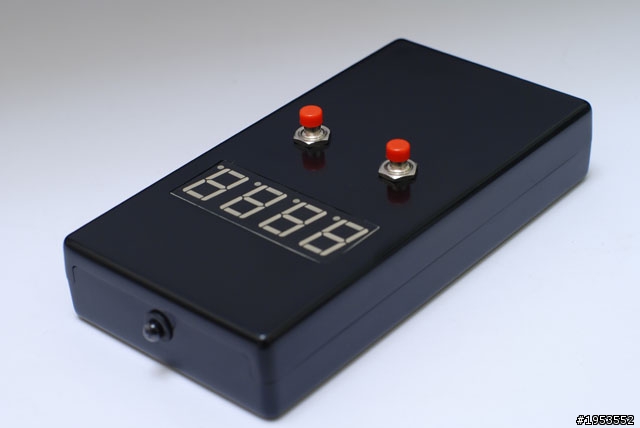

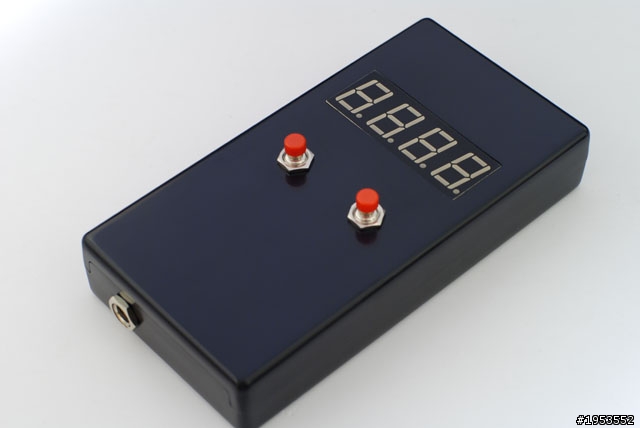

更新囉~~~~~~

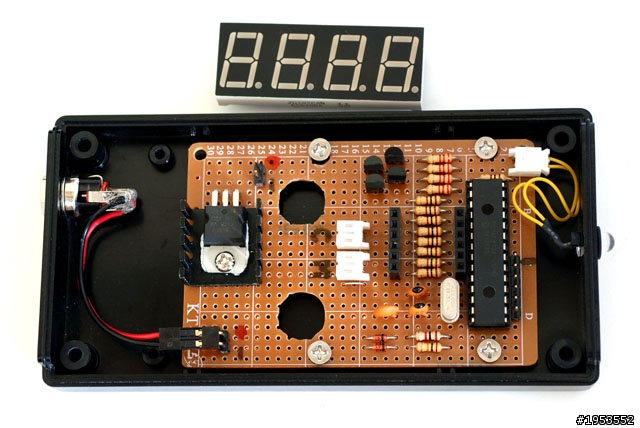

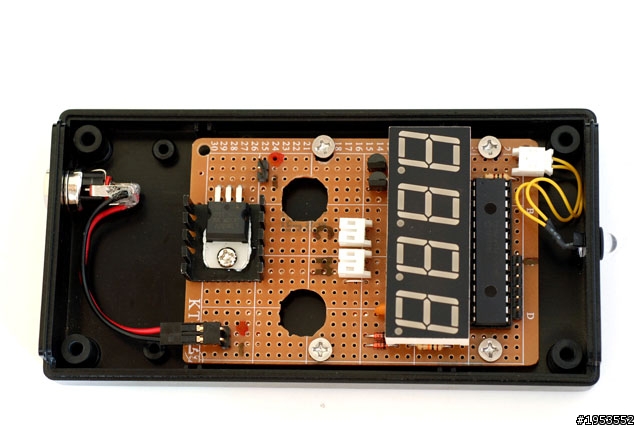

內部的零件。找不到適合裝電池的外殼，所以改成外部變壓器供電。

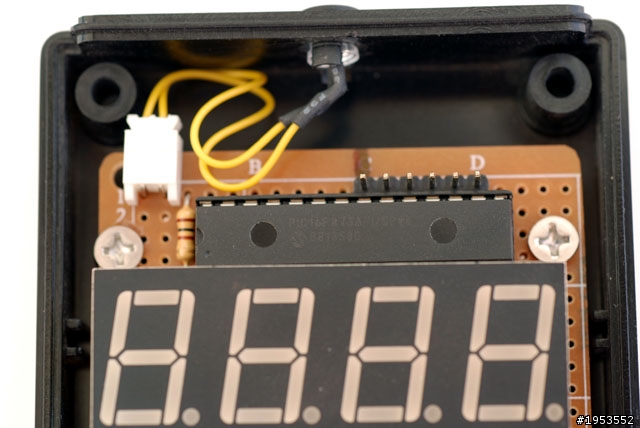

七段顯示器底下，還有零件。

單晶片"升級"到PIC16F873A

vc0528

vc0528
個人積分：194分
文章編號：38693659

194分

37樓

2012-09-24 11:16

版主考慮銷售嗎? pm給我

大陸奧美斯我有, 要自己對照表來換算速度, 爛~~~~~

卡爾文@01
個人積分：219分
文章編號：38696752

219分

樓主

2012-09-24 13:33

vc0528 wrote:
版主考慮銷售嗎? p...(恕刪)

再等等。我還在優化程式。確定沒問題後再PM給你。

joshwang

joshwang
個人積分：921分
文章編號：38722459

921分

39樓

2012-09-25 14:57

卡爾文@01 wrote:
..........(恕刪)換了PIC16F873A，程式也重新寫過，測到1/2000。平均誤差都不超過5%。
4"~1/4"都只有一組數據，因為後面測到的都一樣。..........(恕刪)

一些老相機的快門只到 1/500 秒，能測到1/2000秒真的已經夠用了！

mark0826

mark0826
個人積分：6375分
文章編號：38726291

6375分

40樓

2012-09-25 17:56

卡爾文@01 wrote:
更新囉~~~~~~...(恕刪)

期待正式量產啦....
