窮人的奢華 SONY-DSLR 搖桿快門線

自從敗入DSLR後
對於拍照的需求也增加,設備也不斷買進
前陣子,為了拍101煙火缺一條快門線傷透腦筋
SONY原廠快門線,整個貴到爆炸
又看了這篇教學文"時機壞!!!只好動手做 Sony a350 快門線"
讓我燃起了希望(為了享受DIY的樂趣、為了省一點消費卷買別的更划算的商品)
但這篇文章中尚未介紹到含按鈕的完成品
與大家分享我的"完成化"DIY SONY DSLR搖桿快門線
或許就在某天外拍,你的快門線就是比別人的酷炫,秀出自己的創意吧!

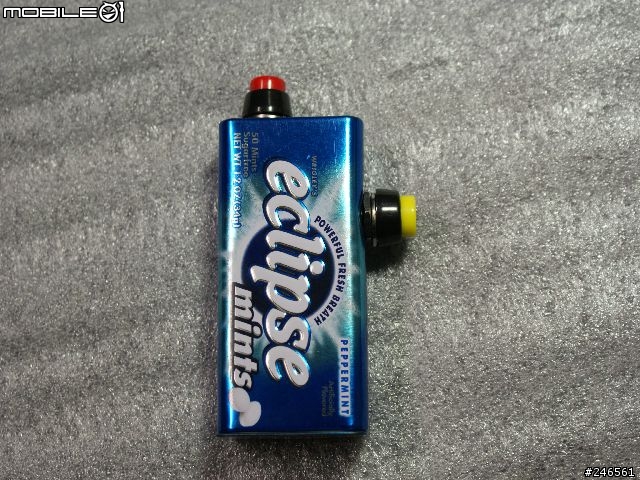

首先:這是我先前做的,黃色與紅色的無段按鈕在光華買的,那個鐵盒是之前留下來的(應該7-12就買的到了!)如果用軟一點的線材,使用完還可以把線收進去,超方便!



再來就是重點拉
快過年了,從家裡清出一堆垃圾
其中,找到了現在電腦都不能插的搖桿(還是logitech的呢!可是只有雙鍵,但正是我所需要的)

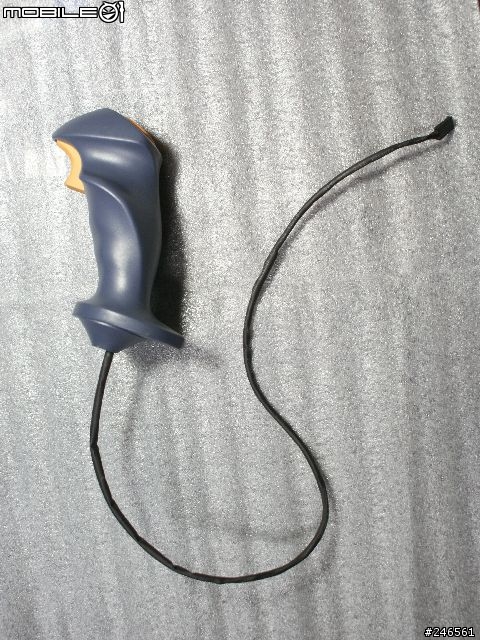

看看完成品:

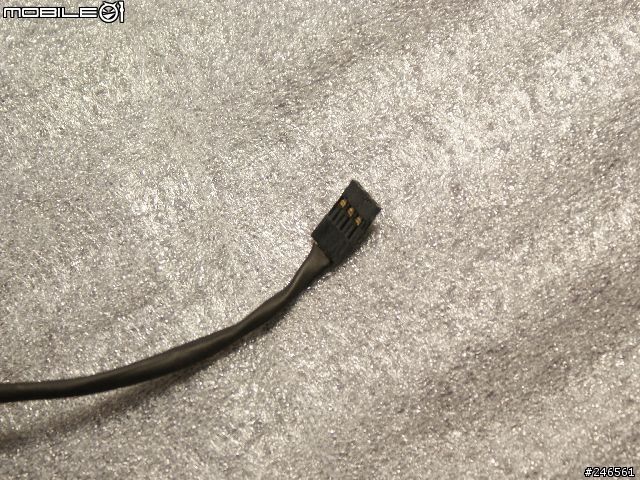

線段部分是仿01這位大大的作法,但我是用光碟機到主機板的音源線,內有三條線退掉一個pin將三個pin排在相鄰的位置上,把最邊邊的切掉就完成了(還已經捆好的說)黑色的線是因為線材外面包上了一層熱縮管,沒有為什麼,單純有多出來的熱縮管

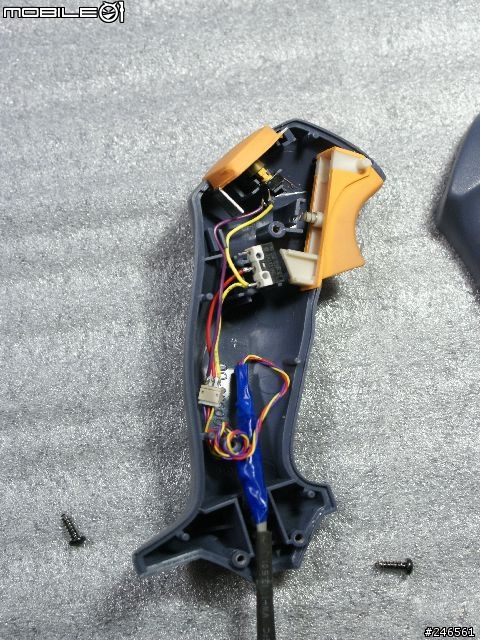

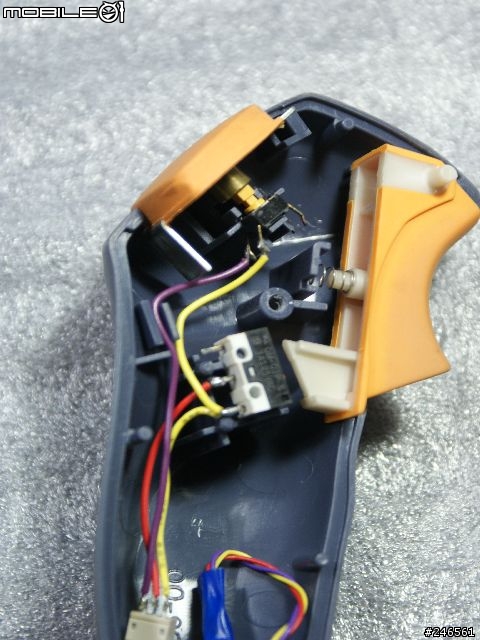

再來是內部構造

依照他的電路看來,剛好是三條線,且剛好跟我們的對焦-快門符合。內建模組化插頭,易於維修(這應該原來是給原廠工程師維修用的)。白色模組化插頭以後是我跟音源線的連接,捆的很醜,反正沒人看見!




我錄了一段使用畫面,測試無誤!不僅普通快門,連B快們都適用喔!(全程使用搖桿快門線)
測試
這是那時候拍下來的照片:



後記:
其實還有另外一支搖桿,不過,那支的按鈕實在太多,都焊在電路板上
無意間發現這支搖桿還沒被丟掉
拆開一看,真是天助我也,接個線就可以上路了!
不過改天還是會想把鐵盒版的裝回來,因為他小,而且方便攜帶!(但是我會先去換線材)
當然,因為這接頭實在不怎麼穩定拉,還在考慮是否該去買一條其他廠商做的(只要原廠的三分之一即可擁有),至少比較不容易把相機的接腳弄壞。

下台一鞠躬~~~

同步發表於我的部落格


2009-01-17 22:26 發佈
老兄 你這個快門線夠酷....拿出來拍照的感覺就是跟人家不一樣 夠屌!!!
這世界很大 什麼鳥事都有可能發生!! 兩機兩鏡達成!! Sigma 18-50 + Sony 70-400G
老兄你太酷了.....

酷斃了....我也想要....

一百分~
過獎!
要不是找不到像相機這樣兩段式的按鈕(就是半按快門跟全按)
那沒我還真想做一個圓形的,就像是....鋼彈的自爆按鈕
再加個自動捲線器....
不過,都是想像拉!
