改爛我的NEX 電池 & 閃光燈

cmcli
個人積分：24分
文章編號：32547759

24分

樓主

2011-12-09 23:07

最近買了二手NEX 五總覺得晚上打閃光燈我的EOS 小旅遊鏡頭太長打閃光畫面下方會有黑影

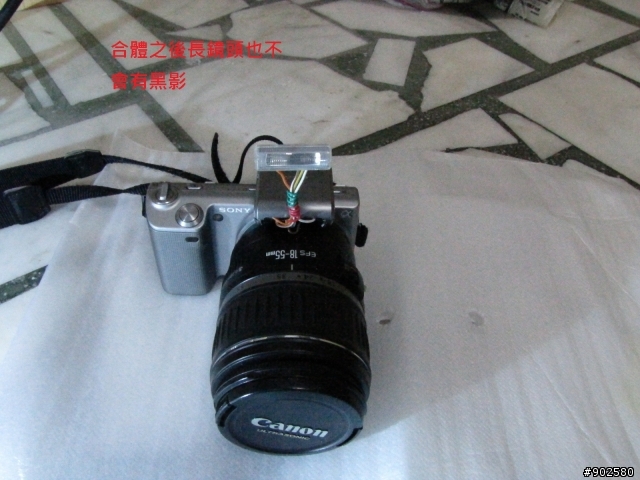

想改長NEX 閃光燈如圖

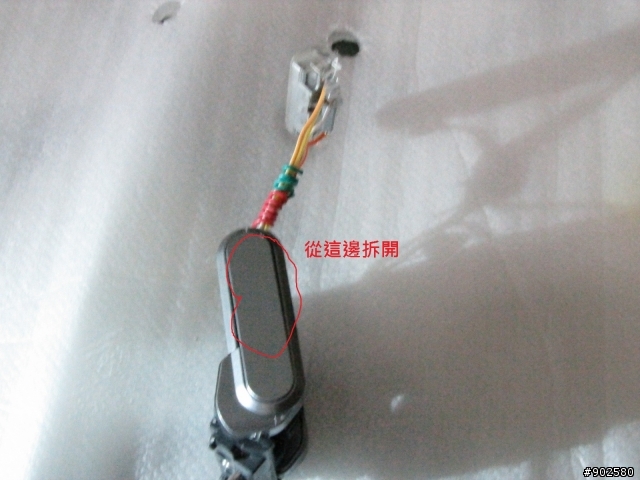

使用網路線延長有四個接點
因為SONY 閃光燈無法轉頭接長鏡頭下方會有陰影 GN值小
改過後可以轉頭也可以左右上下都OK
可以引閃我的更強GN值永若閃光燈
缺點有點難看

我要錄影可是NEX電池 FULL HD 錄影怕電池沒電

電池改造方式就是去買副廠的拆開找出正負極 8.4V 因為電池是用兩片LI_ION 組成8.4V
所以去買兩顆18650兩顆也串連接好變成8.4V
接下來

自己買的18650電池和副廠NEX 電池並聯可以增加電的容量
通常18650電池至少有2000ma

我的經驗 NEX 五錄影很耗電副廠電池沒原廠有電力所以買副廠電池來拆
我自己的婚禮用 NEX五拍的一晚上錄影一小多斷斷續續錄影沒熱當

改爛我的NEX 電池 & 閃光燈

2011-12-09 23:07 發佈

文章關鍵字 NEX 電池閃光燈

呆呆云

呆呆云
個人積分：31分
文章編號：32547955

31分

2樓

2011-12-09 23:16

讓我想到威龍闖天關裡頭的偷看公文者:按律"挖眼"

cherncc

cherncc
個人積分：75分
文章編號：32552076

75分

3樓

2011-12-10 8:24

好讚!
閃燈改成這樣可以直接搖擺頭, 直拍+跳燈超簡單的

不過真的是有點難看

orgichen

orgichen
個人積分：2009分
文章編號：32555206

2009分

4樓

2011-12-10 12:42

版主神勇！

我比較想要幫NEX拉出接點，裝上熱靴。

請教一下版主，可有試過哪兩支接腳是觸發的接點？

cmcli wrote:
最近買了二手NE...(恕刪)

cmcli

cmcli
個人積分：24分
文章編號：32558079

24分

樓主

2011-12-10 16:16

沒有E 我給你我之前看的網址
NEX 接點很細排線又多會搞死你

http://swf.com.tw/?p=219

http://www.pbase.com/pganzel/inside_nex_flash

http://forums.dpreview.com/forums/readflat.asp?forum=1042&thread=38737825

我只能和你說

把閃光燈拉出來是最安全最省力方式

alexander1027

alexander1027
個人積分：468分
文章編號：32558150

468分

6樓

2011-12-10 16:22

牛~~
DIY最讚了
如果是我
大概只想把觸發訊號拉出來接無線離閃TX

orgichen

orgichen
個人積分：2009分
文章編號：32559330

2009分

7樓

2011-12-10 17:57

cmcli兄：

改造失敗那篇有拜讀，工程有點大，銲接也不太容易，叔叔真的有練過，還是玩失敗，我們就不說了。

我的需求可能比cmcli兄略簡單，我只要閃燈的觸發訊號點。前提是：Sony的閃燈有單純只送這個訊號的點，依cmcli兄的圖說，是不是標sense那兩個接點就是觸發訊號接點？

目視照片覺得和記憶體的厚度和pin的間距相似，如果能直接改用最好，想辦法點兩片線上去。不然，找和閃燈插片略同厚度的塑膠片，在那兩個觸發接點位置，貼上兩片金屬，拉出兩片細電線。

我是打算依NEX小閃燈的樣子，加個平面，黏上一片熱靴座，熱靴座接上拉出來的接點，這樣可以上個PE-20之類的小閃燈，高度就夠高，也不會太大，以至偏了重心。

野心大一點，不加平面，直接拉長線，加個閃燈架，上大閃燈也不錯。

cmcli wrote:
沒有E 我給你我...(恕刪)

cmcli

cmcli
個人積分：24分
文章編號：32559831

24分

樓主

2011-12-10 18:39

哀說真的閃光等原理你可要去看看我也不清楚
因為我看過一般的閃光燈原理灯泡只有三條線(左右兩條旁邊一點為處發點)
偏偏 NEX 和 NISS DI600 牌子閃光燈泡有四條線((左右兩條中間兩條點是觸發點吧 ))

你所謂觸發的兩點我實在不知道因為排線那邊有電子訊號處發點給nex閃光燈機板
閃光燈機板在傳不到一秒鐘內高壓訊號給閃光燈泡的中間

閃光燈泡原理是左右維持一定高電壓好像是 200v左右吧中間在給一秒內高壓的觸發點
然後在燈泡內部產生氣體放光

若是你想說的只是電子訊號那兩點可能就是在排線那邊可是排線太複雜要接出兩條線很難
因為太細

最後我想說還不如延長閃光燈泡那四條線就好還比較簡單焊接點也比較大
新手好上路只要是電機電子科系的人都會用

幫不了你

ps:

野心大一點，不加平面，直接拉長線，加個閃燈架，上大閃燈也不錯。

我有並連過 di66閃光燈泡四條線都接但是 di66沒亮
我有一個 for canon di66閃光燈被我電池接反電路板燒了
真爛
但是燈光燈泡是好的我接到nex 並連沒亮 di66的電容我沒接
好大一個阿對了你拆nex閃光燈要注意電容還是有高壓存在
我是用33偶母電阻5W水泥電阻去放電就ok了不會電到 ha~~~~~~~~~~~~~~~

orgichen

orgichen
個人積分：2009分
文章編號：32561539

2009分

9樓

2011-12-10 21:00

cmcli兄：

因為本身在電學這塊，幾乎屬低能，只是以一般邏輯推理。

我是不會動NEX閃燈，原始構想是用熱靴閃燈代替NEX閃燈，看能不能從NEX相機的插槽中接出觸發訊號，好觸發熱靴閃燈。

剛剛我特地把D80和PE-20s閃燈拿出來，試試熱靴的動作。我以三用電表量了一下D80熱靴上的兩個接點，當電表調至量電池的1.5V那檔，每次按相機快門時，發現約有6-8的數字變動。這是不是表示相機是送出低直流電壓來觸發單點熱靴上的高壓電容，然後擊發燈泡？

如果，這是熱靴的動作原理，那是不是NEX相機閃燈插槽PIN腳中，有哪兩個點是送出低直流電壓，來觸發NEX閃燈上的高壓電容，送出電流擊發燈泡。我就是希望以這個NEX的低壓電流(如果有的話)，改觸發熱靴閃燈這條路。

cmcli wrote:
你拆nex閃光燈要注意電容還是有高壓存在..(恕刪)

cmcli

cmcli
個人積分：24分
文章編號：32561929

24分

樓主

2011-12-10 21:28

很難的 sony不是幹假的 nex閃燈又小 gn直又低
sony 是希望你買更好的外閃 for sony 產品

我個人看法 nex閃燈真的不是一般外閃好相容

我覺得排線部分只有 dc電源給 nex閃燈的通電加 ttl ic的 5v訊號傳輸而已

閃光燈機板負責充電系統與觸發反光燈在接收 TTL ic 5V的邏輯訊號
