自製 Nikon to Sigma 轉接環

有鑑於網路上的資訊
早期日本商家製作過Nikon轉SA的轉接環
如今像是逸品般的少見
參考了轉接環的設計,嘗試自製看看
SA卡口後像距約44mm
Nikon卡口後像距約46.5mm
相差2.5mm,等於需要墊高2.5mm

材料:
SA轉M42轉接環 x1
Nex轉Nikon轉接環-拆Nikon卡環用 x1

nikon的卡環要挑選卡環與彈簧片合一的,不然沒有彈簧可以卡緊鏡頭(有一些是卡環是彈簧分開,這種就不合用)

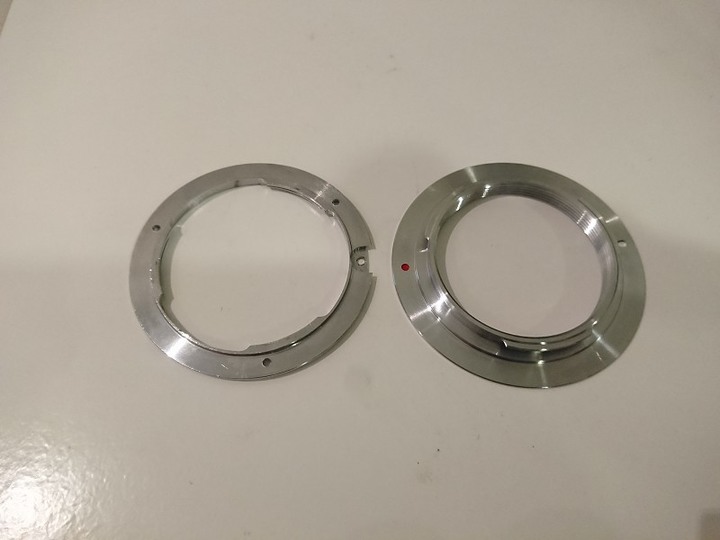

材料如下
自製 Nikon to Sigma 轉接環

自製 Nikon to Sigma 轉接環

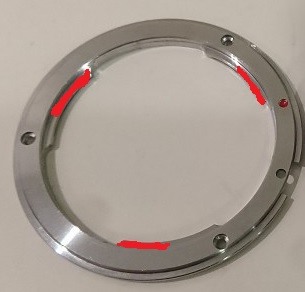

由於SA卡口與Nikon卡口有重複的交錯位置,故此直接加工可能SA卡口整個被削掉不能用

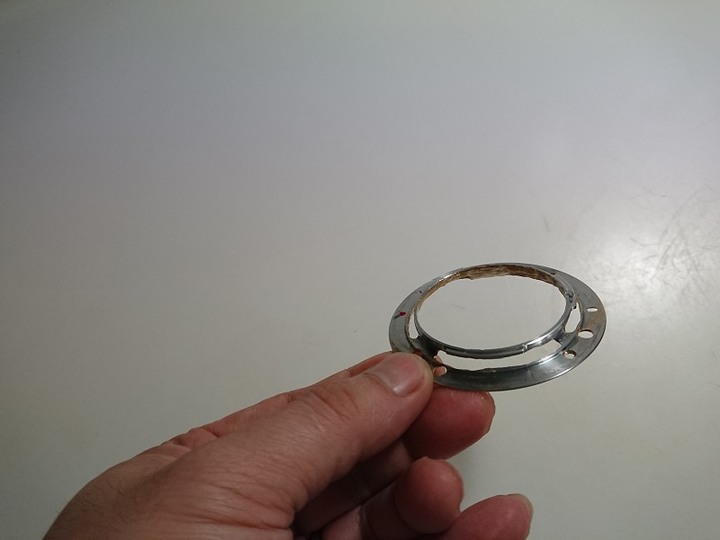

所以Nikon的卡口部分就加工成只吃約1/2(意思就是削掉卡口牙1/2),把削掉的部分留做為支撐結構

自製 Nikon to Sigma 轉接環

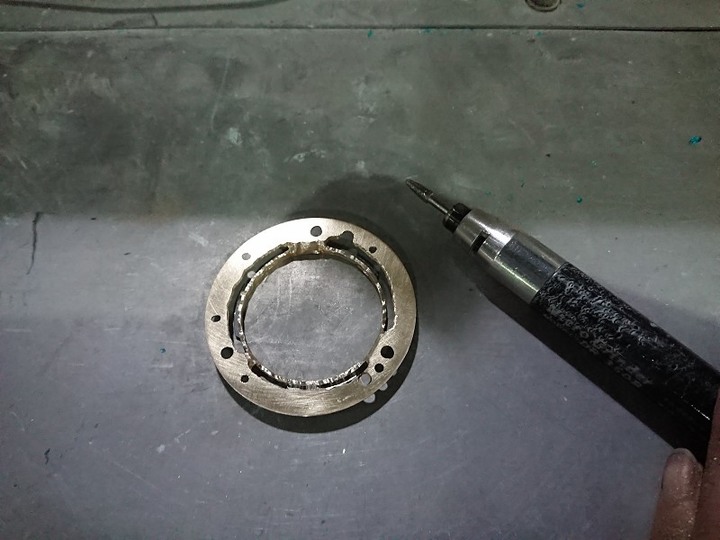

小家庭小環境沒有銑床沒有工作室這種奢望,只能靠小小的刻磨機磨磨磨磨磨磨磨~~~磨個三兩天才完成

自製 Nikon to Sigma 轉接環


完成!

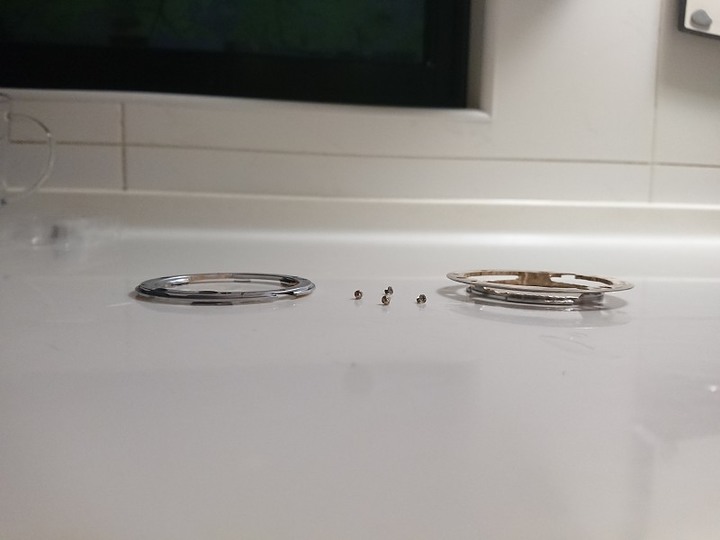

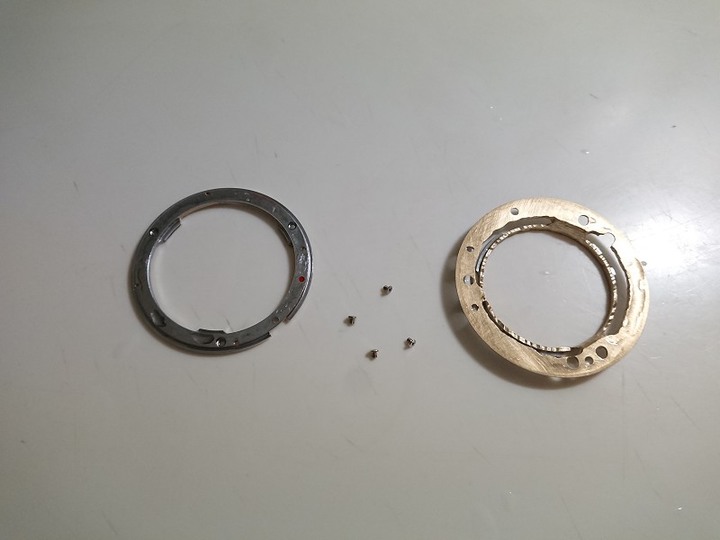

用四個螺絲將兩個卡環鎖緊固定

自製 Nikon to Sigma 轉接環

自製 Nikon to Sigma 轉接環

SA轉M42卡環整個簍空狀
自製 Nikon to Sigma 轉接環

結合!
自製 Nikon to Sigma 轉接環

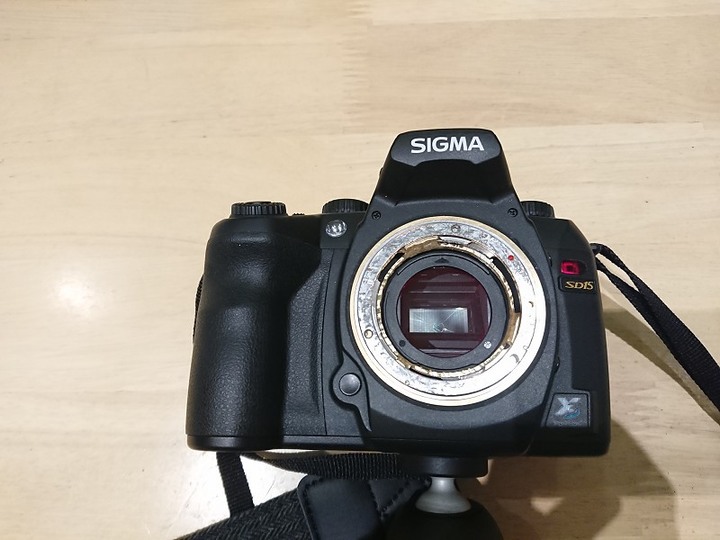

接上機身,機身的接環與nikon端的接環重合處僅約1.5mm左右的間隙,這1.5mm是用來吃鏡頭上的牙用
極限了,沒辦法再更近,最終轉接環總墊高厚度約2.7mm
自製 Nikon to Sigma 轉接環

理論上,轉接環墊高厚度要約2.5mm即可讓所有鏡頭對焦到無限遠,但實際上我覺得要2.3甚至2.0mm才有可能對到無限遠,只是轉接環裝上機身後,發現已經沒有辦法再拋薄,而且也沒意義,就這樣用吧
接上鏡頭後,其實每顆鏡頭的無限遠位置都不相同,試過幾顆對到無限遠且還有空間,有些又差一點點
可以對到無限遠的有
Tamron 90mm f2.8 macro
Sigma 180mm f3.5 macro
Nikon AF-D 135mm f2 DC

無法對到無限遠的有
Nikon AF-D 20mm f2.8
Sigma 14mm f2.8
Nikon AF-D 85mm f2.8
以上鏡頭縮光圈到F8似乎就可以達到無限遠(就差那麼一點)

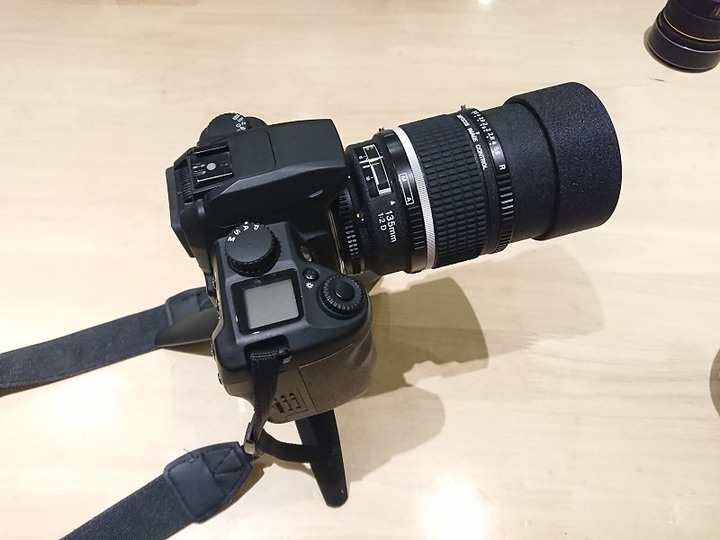

上鏡頭測試

自製 Nikon to Sigma 轉接環

自製 Nikon to Sigma 轉接環


Nikon AF-D 135mm f2 DC
變成了230mm的望遠鏡了,不過用在X3的sensor上,銳利度相當優秀,全開F2光圈下比用在D700上銳利許多
自製 Nikon to Sigma 轉接環

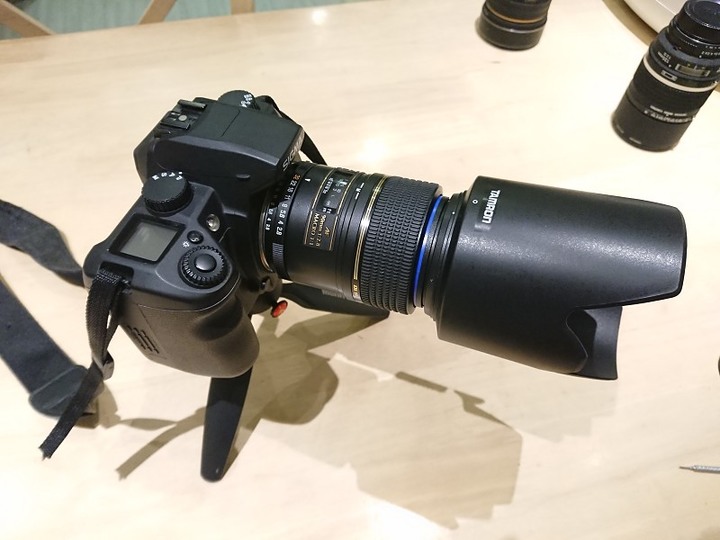

Tamron 90mm f2.8 macro

自製 Nikon to Sigma 轉接環

自製 Nikon to Sigma 轉接環

繼先前改機的DP2相比而言,DP2因為鏡間快門與光圈的原因,成像上無法利用鏡頭的光圈調整,會干涉成像,近期撿到一台狀況不錯的SD15,就嘗試改看看,確實可用,拍起來也順上多了,只是SD15的對焦真的是要好好的調校才準確....
當然如果改成EF mount 基本上是所有鏡頭都通吃了,只是改EF就會出現紅心綠底的慘況(感測器的原因),所以還是保留SA接口接接SA鏡頭好好地玩玩
謝謝觀賞!
2023-05-24 10:55 發佈
推Sigma DSLR,這真的超級超級冷門,我在拍賣賣for Sigma的鏡頭,還是一堆人問我Canon可不可以用啊,Nikon可不可以用啊,大概很多人根本不知道Sigma有出單眼
查無此帳號

那些人是後來才開始玩的吧?沒經歷過2008那一波全民DSLR瘋單眼世代的新手玩家,才會不知道Sigma有出DSLR!現在相距15年前,相機街倒的倒、收的收,剩下的都是一些本來就至少經營20-40年老店

2023-05-25 11:09
Tony Steiner

家裡還有一台SIGMA底片機

2023-06-30 15:33
高手在民間! 轉接環居然可以自己做
真厲害啊
自己動手修改
SD15用手動鏡最大問題是只能用那個很小的觀景窗對焦很辛苦,合焦的嗶嗶聲也不準,我已經很多年沒有拿出來用過了。
宅男勛
宅男勛 樓主

SD15要不靠裂像鏡,不然就要靠眼睛觀察,不過侷限光線充足下,當合焦的時候,對焦物會有鋸齒邊的感覺,如果是亮光物,會一閃一閃,前提要校正反光鏡與感測器距離一致,才方便使用

2023-05-29 21:35
