話說GRD3 跟在身邊好幾年了

電池也剩原廠一顆，雖說grd3可用4號x2

但是臨時要用就是找不到啊

隨著行動電源的普及,愈來愈便宜

容量和大小也比以前差很多

於是最近就興起了想把grd3和行動電源

湊成對的想法

找了一陣子關於5v降壓的方式，終於.

今晚把它實做出來了，哈哈~

還把當年canon ixus 200w畫像素的老機

先拿來當實驗品，確定可行後，改為

grd3可用的行動電源

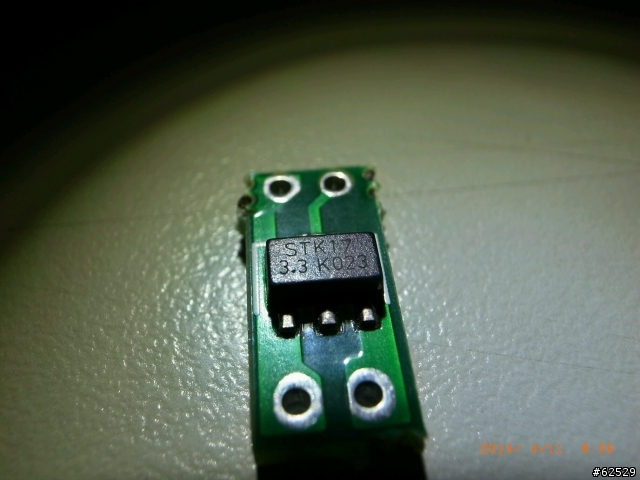

本次改裝的重要模組

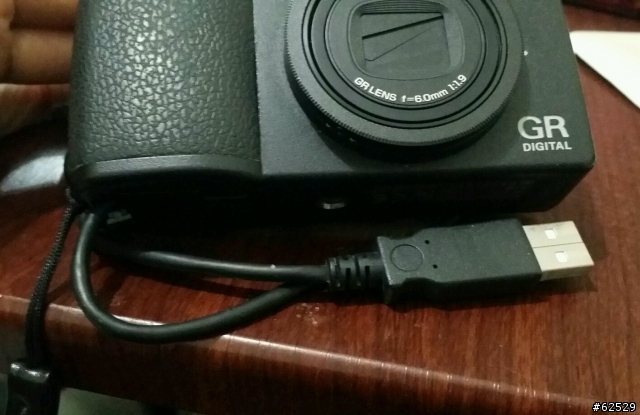

GRD3 的新生命線 XD

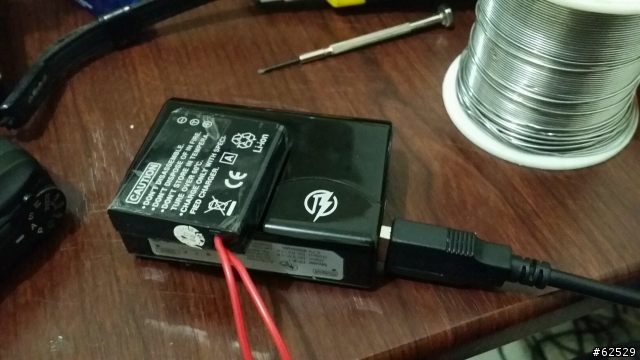

改裝半成品

grd3電池蓋旁直接可以翻開真方便

行動電源6000mah ,等於5顆電池啊啊啊

行動電源可充手機，又可用於相機

間隔攝影，長時曝光都不用擔心啦

也順便測閃燈，回電速度也很ok

如果有網友想自己動手再來分享diy

2014-05-08 23:42 發佈

文章關鍵字生命線 GRD3

seiko001

seiko001
個人積分：1分
文章編號：50063035

1分

2樓

2014-05-09 18:02

太強了，期待您的後續

lanworld wrote:
話說GRD3 跟在身...(恕刪)

lanworld

lanworld
個人積分：554分
文章編號：50066401

554分

樓主

2014-05-09 22:25

lanworld wrote:話說GRD3 跟在身邊好幾年了
電池也

1.改造完成，右邊是原廠電池

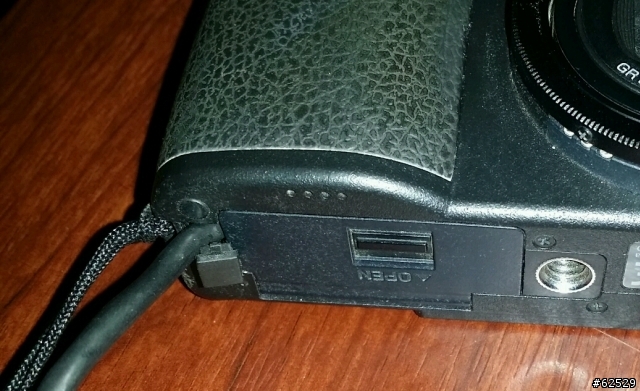

2.電池艙旁的蓋子打開，即可讓電源線出來，不會影響蓋上

3.還留了一段線，來個合照

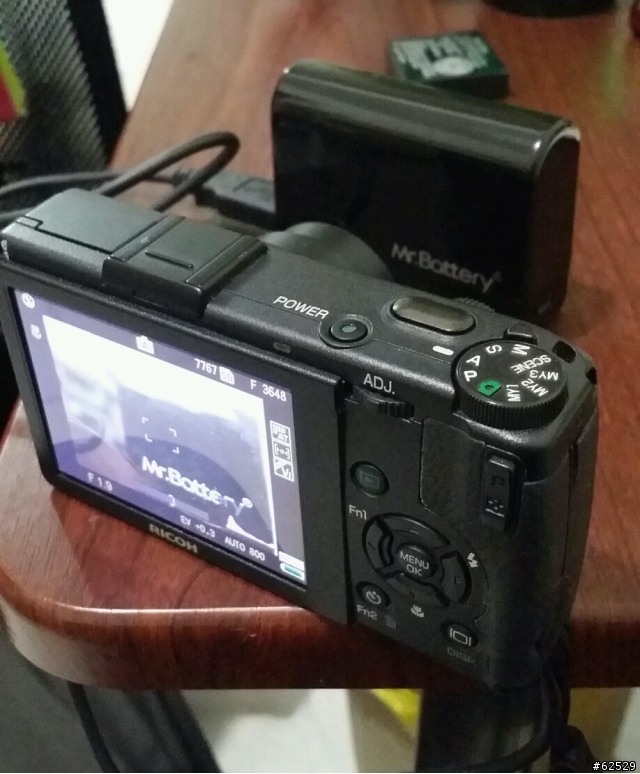

4.接上一顆6000mah的行動電源

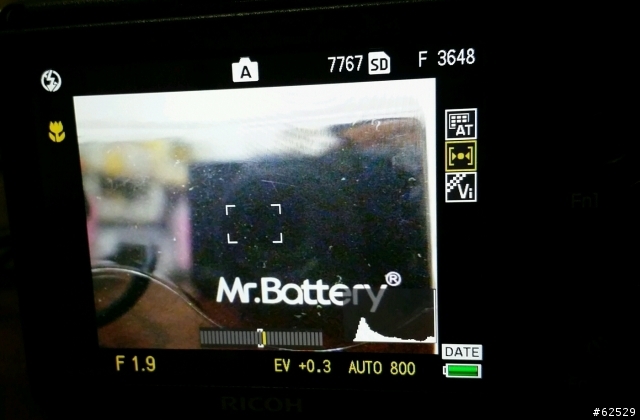

5.滿電

測試連續開閃燈，全力閃5，回電很ok,

頂多電量減1/3,停一下就恢復滿電

改外接電源後，5秒間隔拍攝，

拍了一陣子，機体微溫

没電池在那了當然不會發熱

似乎没什麼人有興趣。

還是寫一下材料好了：

1.膨漲的副廠電池一顆

2.不要用的usb線一條

3. 5v降4.5v版一片[經過降壓，
再經過電池電路版量測出為4.11v
原電池3.7v充飽後約為4.2v]

原廠賣的供電線應該是3.8v

工具：
刀片，焊槍，焊錫, 熱融槍，膠帶一截

成本估算NT100 ,原廠外接電源可是要1k

而且只能接市電

另外如果有人有興趣要做出來用

行動電源要買不需按壓開關就會充電那種

就像mr.battery or 小米電源
