GRD3之自製光學觀景窗!!酷~~~

zone999777

zone999777
個人積分：20分
文章編號：27400973

20分

樓主

2011-04-22 17:30

話說看過論壇上某些大大自製的觀景窗後~也興起自己來的想法
以下圖片是製作過程囉
製作完後只能說~美觀大於公用
但是看到完成後合體的模樣~~~~~個人感覺真好啊!!
GRD3之自製光學觀景窗!!酷~~~

2011-04-22 17:30 發佈

文章關鍵字自製光學觀景窗 GRD3

scott1028

scott1028
個人積分：69分
文章編號：27401042

69分

2樓

2011-04-22 17:32

so cute!

zone999777 wrote:
話說看過論壇上某些大...(恕刪)

命一條

命一條
個人積分：8分
文章編號：27580672

8分

3樓

2011-04-30 14:10

zone999777 wrote:
話說看過論壇上某些大...(恕刪)

酷

欲知前世因，今生受者是;欲知來世果，今生作者是。 yesterday is history；today is a gift；tomorrow。

bear_mobile

bear_mobile
個人積分：0分
文章編號：27580913

0分

4樓

2011-04-30 14:28

漂亮喔，不止省下一筆錢，也製作的很漂亮，太厲害了

sedately

sedately
個人積分：771分
文章編號：27583596

771分

5樓

2011-04-30 17:39

bear_mobile wrote:
漂亮喔，不止省下一筆...(恕刪)

你真的太利害了

,不知道該說什麼來形容 100分

塵世中的一粒芒果

塵世中的一粒芒果
個人積分：8分
文章編號：27585362

8分

6樓

2011-04-30 19:49

質感一百分!!!
不過若是找28mm相機的觀景窗應該會更接近一點:)
真是厲害呢 rock

a.k.a.皮特

a.k.a.皮特
個人積分：72分
文章編號：27600907

72分

7樓

2011-05-01 18:07

樓主~~ 教學文打一下啦!!!

這做得太美的

我已經弄到28mm 相機的觀景窗了

剩下的~ 拜託樓主教一下

jones0935

jones0935
個人積分：0分
文章編號：27620734

0分

8樓

2011-05-02 16:07

樓主太猛了吧~難道是個專業的模型師!!!

zone999777

zone999777
個人積分：20分
文章編號：27670867

20分

樓主

2011-05-04 16:33

其實沒有那麼難啦!!~
而且我也弄壞了三台~其中就有28mm的~嗚嗚嗚~~最後成功的只勝35mm的囉

廢話不多說，來講一些些細節吧

基本上要先找到觀景窗可以拆卸的傳統相機
我在老家中搜出了兩台，另一台上網買的

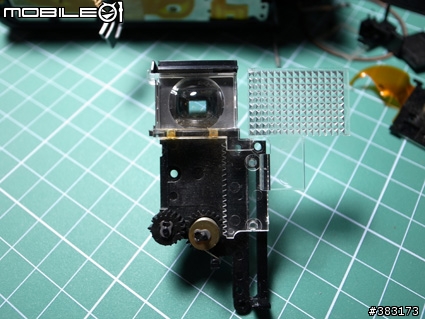

1.拆相機時請小心拆卸，有些沒沒角角的一不小心就全斷囉~我的35mm一號就在這裂開，直接死機
拆完後請小心內部的鏡片排列，可以先拍張照做個紀錄，因為我裝反過!!拆下的螺絲、零件千萬不要丟!!
2.先量一下尺寸，重點在於觀景窗與相機本身熱靴連接的地方，我是用ABS板製作的，型狀大小可以參考閃光燈
的。

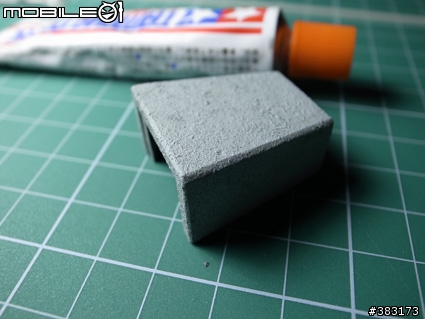

3.再來製作主體的型狀，看你想要啥型狀，我比較懶，順著拆下來的觀景窗，加裝ABS板弄成梯形，再利用兩條
式補土，修整外型。
4.待補土乾後〈放了24小時〉，砂紙挫刀就開始工作囉。
5.熱靴底座做好後建議以拆相機後剩下的小螺絲去鎖，瞬間膠與模型膠強度不夠，與觀景窗主體連結也建議用
螺絲去鎖住。
6.因為GRD本身有機殼有紋路，故我用液態補土做一樣的紋路，雖然有點粗躁，但意思也到了，接著上色囉!!
7.完成!!

整個製作過程歷時三天!裝上廣角鏡與觀景窗後一整各小專業!!!〈實用價值不大就是了〉

希望這篇不怎麼樣的文章，可以給有興趣的朋友一點點幫助!!

wing0305

wing0305
個人積分：44分
文章編號：27716762

44分

10樓

2011-05-06 13:50

樓主自製的景窗也太正了吧
比原廠的還有感覺耶
蛙的媽.....M1上的大大們真的太有才華了
