之前我PO過類似主題,不過當時設計的還有點囉嗦,電路圖也還沒整理出來,
現在我把最後的結果拿出來,也把電路圖拿出來,分享給大家.
http://chinese.engadget.com/2012/09/15/triggertrap-now-available-on-android/
不知道這個裝置是否有對應android的接線
不過原理應該就是利用發送特定的耳機訊號達到最大電流電壓導通npn三極體,
當成快門線路的控制,或是什麼類似的原理.
其實如果要達成這樣的目的,經過我最近幾天的嘗試,
所需所需零件不超過5元,不需要外接任何輔助電源(原本我以為要).
如果你願意diy,馬上可以靠一點點的錢,讓你的手機變成快門線控,
如果你會寫android程式,你的手機馬上變成定時拍攝器.

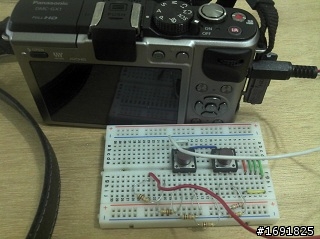

示範一下
電路圖
PS.純對焦不拍攝的觸發有些問題,我還沒辦法解決,
不過快門觸發後本來在拍攝前就會先進行對焦流程,
所以也沒差...我後來就把純對焦所需的另一顆3K歐姆拿掉了.
PS.目前先用最小的焊錫電路板做一個自用的雛型,
也在構想說要不要最小限度的量產,造福更多需要的網友,
不過都還在規畫中....
觸發的聲音檔我用20HZ SQUARE
http://dl.dropbox.com/u/61164954/homepage/temp/trigger.wav
