這是Olympus在2009/3/26美國相機專利，是否跟新感光元件的設計有關？
VICCHEN2006 wrote:
有人看得懂這份文件嗎...(恕刪)
就我所能理解的部份:
這是3CCD構型的應用～
也就是將入射光利用菱鏡分成三束光,用三個感光元件分別接受紅藍綠的訊號.(跟三層感光元件沒有關係)
不一樣的地方是, Olympus把感應紅色的CCD拿來同時接收"紅色"與"紅外線"的訊號~
但是紅外線訊號是不可見光,如果拿這訊號來處理會讓紅色爆掉~
所以olympus在鏡頭組與分光菱鏡間加入一塊可切換的光學元件~
一種是一般透明鏡片,一種是IR濾鏡~（透明濾鏡應該是為了讓光路一致）
取得影像時用透明鏡片取得 (IR+R),G,B的訊號.
接著切換成IR濾鏡,得到R,G,B訊號~
利用這兩種訊號的差值就可以得到 IR, R, G, B 四個通道的訊號.
接著就跟一般相機的數位處理一樣, 把訊號變成色相與明度.(IR應該是用來增加明度的層次)
並透過WB與色相微調進行色彩調控.
大致上是這樣吧,簡單的說就是利用原本被濾掉的紅外線訊號來增加影像的動態範圍...
不過就這結構而言應該很難作成DSLR或小型DC吧...
我變邪惡了喔~
Evilcat! wrote:
就我所能理解的部份:...(恕刪)
Dpreview的相關討論

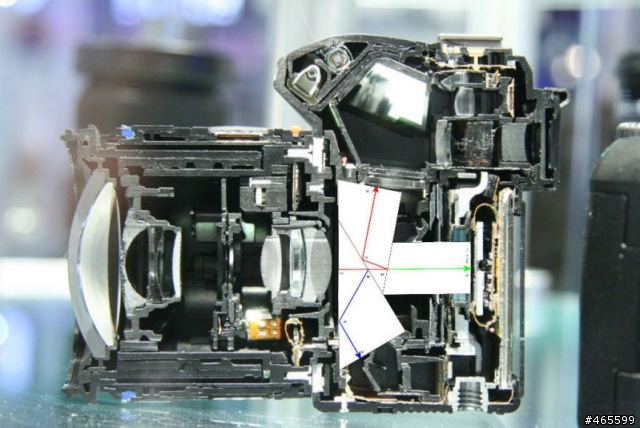

或許現有的DSLR可以放得下？有沒有可能取消反光板來減少體積或增加空間？
這是相機用的三色分光成像，不過看了一下內容，強調的點似乎是在「紅外線」的部份，不知道我有沒有理解錯，但是意思大概是：
(1) 利用一組緊密結合的稜鏡，將影像分為R+IR(紅色及紅外線光)、G(綠色可見光)、B(藍色可見光)，分別用三個Sensor去感應。
(2) 在低照度下，可以利用額外的IR資訊強化影像，這應該類似夜視鏡的道理。
紅外線夜視對相機或攝影機而言都是老梗，但Olympus提出的這個方法，由於單獨分離出了IR的資料，所以當RGB亮度都不足的場景下，可以透過IR的明度資訊作些什麼事情的樣子…簡單的說，因為色色分離，不用擔心干擾，IR不用過濾，一次曝光就同時抓下完整的可見光以及IR的資料，以前是擔心IR干擾畫質所以過濾掉，現在反而是可以通過IR的資訊加強影像的品質。
我也曾想過Olympus會不會利用拿掉反光鏡室的空間塞進3CCD感光，不過一想到這樣作，防手振跟除塵裝置都得準備三套就覺得…很麻煩…
利用紅外線似乎是不錯的方法,
從專利圖中的頻譜強度來看IR訊號的強度頗高.
如果可以拿來做明度(Luminance)的強化,理論上可以達到類似HDR的效果
我比較好奇的是IR與可見光並不是等比存在~
黑色高溫物體就會有很高的IR和很低的RGB...
Olympus要怎麼利用IR又不會改變物體的視覺亮度就讓我想不透了...
如果要拿掉反光鏡塞進DSLR...那應該是偏DC設計了, 不過這種厚度的DC應該沒多少人有興趣吧...
a大提到的防手震與除塵應該不是大問題~
超音波濾鏡就直接用那塊可切換的IR cut來做就可以了~
防手震則是可以把菱鏡與3CCD全部包成一個模組一起位移就可以了~
只是不知道會不會太重就是了...
我變邪惡了喔~
究竟Olympus葫蘆裏賣什麼藥確切答案還有得等
記得Olympus的經理在E-P1發表後說今年累了不會再推新機
但又有一說Olympus正準備10月底的發表會
(FT5) Yes, Olympus is preparing the next show!
會上可能發表E-P2
也有可能是4/3的相機
希望到時候這些傳聞能有些官方的說法
期待Olympus官方能再次和使用者確認走向寬容度、畫質改進的方向
並提出獨到的解決方案
拭目以待
我的個人網站 goo.gl/bbs37a & 我的 www.flickr.com/photos/elf0724
VICCHEN2006 wrote:
是啊...4/3系統...(恕刪)
VICCHEN2006兄寬心
這些問題留給Olympus去傷腦筋比較實在
我相信哪天如果4/3系統真的走不下去了
也是因為它相對於其它系統失去了競爭力
這是誰也勉強不了的
不過話說回來
我覺得Olympus還滿能折騰
在眾人不看好的情形下硬是把4/3系統作起來
而且提出許多創新
各家廠商陸續跟進之後
現在很多便利的功能大家都用得到
相機的操作性獲得了整體提昇
這不是好事一件嗎
的確
Olympus已經有段期間比較沒有在4/3系統上提出新的特色了
在它原本強調的許多特點漸漸被各家追上甚至被M4/3取代之後
確實須要一些新的東西來吸引眾人的目光
我還是期待Olympus在4/3系統上再次提出令人驚喜的創意
這次若真能和Fuji合作發展出獨特的3CCD解決方案
對相機界來說不啻又是一次新的衝擊
未來相機的發展也許會有新的方向也說不定
總之
拭目以待啦
