[我的閃光~羅衫輕解~]-拆機維修-NIKON D80 內閃故障修復DIY

前些日子
拿起手邊剛買的的食玩拍照時,
嗯~有點手震
可能室內微光快門稍慢
於是隨手抓了內閃柔光罩準備用內閃捕個光
嗶嗶!
疑?!
怎麼無法釋放快門!
再一次
嗶嗶!
疑?!
還是無法釋放快門!

剛剛一切都正常啊..
關閉內閃
喀擦!..正常啊~
再次開啟內閃...又無法釋放快門了
正在檢查有啥異常時
發現
挖哩勒..這閃燈的符號怎麼不見了

注意
表示閃燈狀態方框有出來哦~
同時半按快門對焦視窗出現 r17 的訊息<---表示我還能有17張的緩衝區暫存, 所以可以拍攝!!
怎麼會這樣..我沒有摔到或是進水啊~~~
再試試看

就這麼幾次關上開啟
內閃閃了..但是沒對到玩具
又可以用內閃拍攝了
於是我確定不是內閃燈管壞了
不過關上一陣子, 再打開又失靈了~
上網爬文
又沒看到什麼有類似狀況排除的回覆
只知道燈管掛點送修要1.5張小朋友(敗家的訊息總是比較好查 囧..)
發文詢問
大家又說直接買外閃啦!!(真是標準M01式的建議啊~)
當然神燈我早就入手了
但內閃畢竟也不是雞肋
偶而順手拍個小照, 內閃出動不必再開防潮箱

但是在找不到答案的情況下
就先打住..希望這個接觸不良的"竟逃"在緊要關頭時不要"發作"
畢竟這台D80也陪我蠻久了..真的是好用的機身.

過了幾天
心裡總是有點不舒坦
再次拿起相機
"李組長眉頭一皺~"
於是拿起手邊的螺籟把
準備手術看個究竟
外觀看起來只有2顆螺絲

嘿嘿~拆!
建議不要拿小的眼鏡維修起子
太短了不好施力反而會損傷螺絲.

接著
把內閃關上
再輕輕將上蓋與軍艦部分離


唉呦!!!
唉呦喂呀!!
我....觸.電.了..----->警語 "請各位先帶上手套再進行作業!!!"
仔細看
我摸到了這個接點

真是電的我又驚又嚇
哇勒 靠~左邊走勒..不是已經把電池拿掉了嗎?
原來忘了還有高壓電容...應該在機身裡
容值不明..

看看上蓋內側的插銷
小心不要折斷了


好啦
來看看裡面到底有些什麼

結構大致如下
一樣一樣來啊~

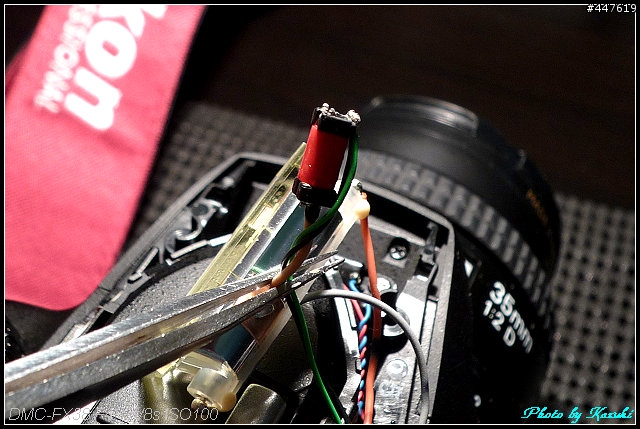

輕輕夾起內閃燈管總成
上面那團黑色絕緣塑膠片所包覆的是高壓線圈

應該是負責內閃升壓迴路的一部份
還是不要碰到任何接點為妙
手還有點抖

取下了內閃燈管與反射鏡總成
還有一塊鎖附於基座的元件
紅藍2色的導線

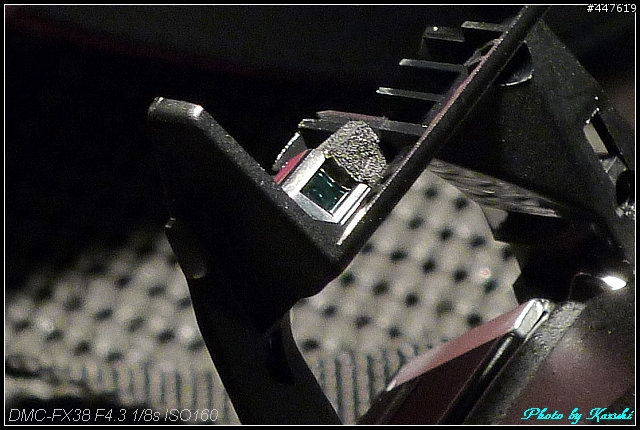

轉到正面一看
這藍藍的光...
是什麼是什麼

原來是無線閃光觸發的模組來著
內閃擴散板下方有一區留有發射的廣角設計

繼續看下去
鏘鏘~
重點元件出現啦
一組簧片開關

這就是內閃機構彈起時能控制閃燈充電作動的開關勒
小心
避免手上的溼氣與電擊的風險
不要.
不要...
不要.....不要用手去碰.比較好!
我又摸到接點了, 所以講話跳針
其實
這邊應該只是做導通而已

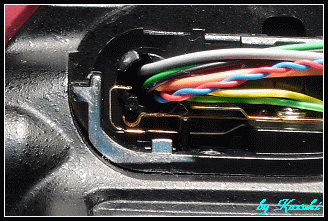

來看看內閃簧片開關的作動方式

原來內閃彈起時
上方的簧片會下降勾住下方塑膠軸
接著由於機構持續上升
致使下方鉤子狀簧片與下方簧片接觸
使得整個閃光線路導通而能夠觸發

由於
整個簧片開關是由機構彈起的力量所帶動
內閃彈久了
總是造成簧片的些許變形
使得原先的接觸變的較差
加上金屬表面會稍稍氧化
所以導通就變的時有時無了

了解作動方式以及故障原因後
接下來就是調整了
我決定從恢復簧片的接觸力下手

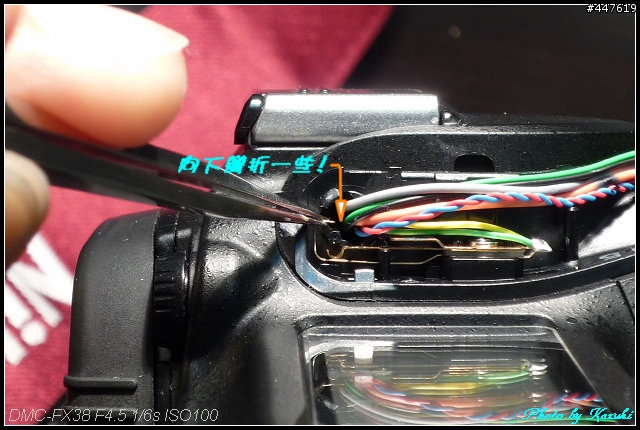

1.將上方倒 L 型簧片向下彎折一些

這個調整可以使機構彈起時早一點接觸塑膠軸

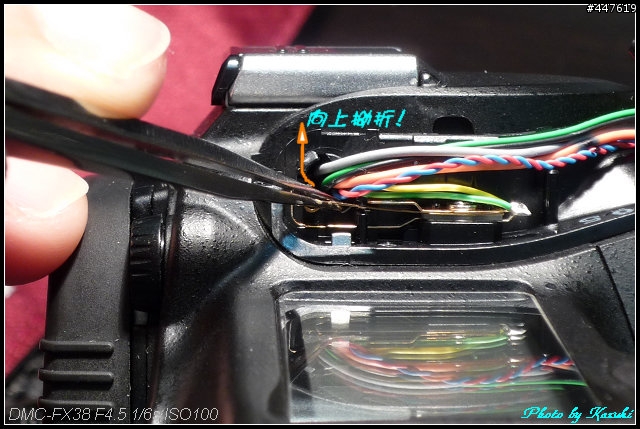

2.再將下方鉤子狀簧片向下拗折<我圖片弄錯了哦~!!>

這可以增加簧片向下的接觸力

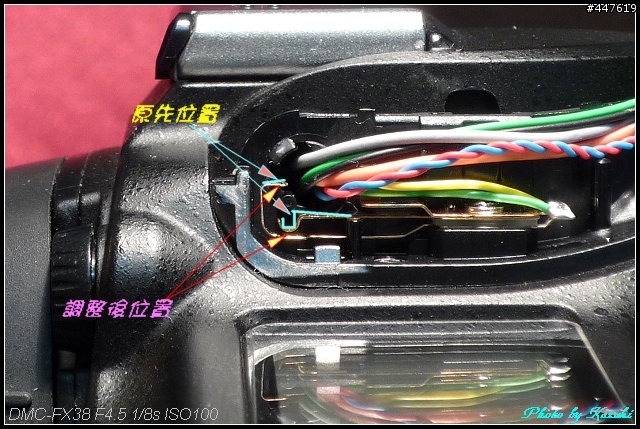

比較一下原先的位置與調整後的角度差異

大概是各向下約1度的幅度
注意!
不可以調太多
否則內閃未彈起即導通的話
軍艦部的機殼可是會燒毀的!!!

試試看調整後是否恢復正常

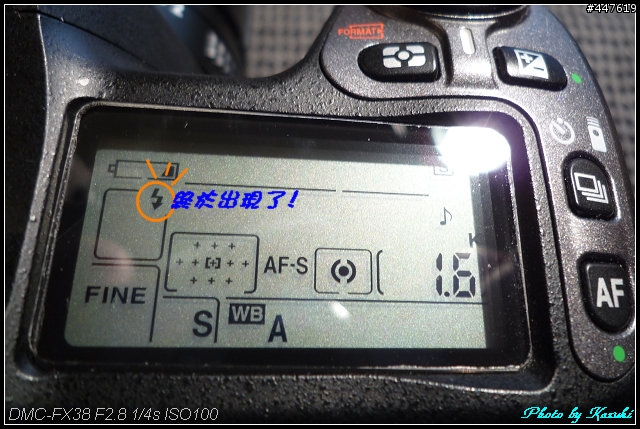

出現了
我的閃電標誌回..來..了.. 吼~~又不小心電到了!!!

齁哩嘎載
沒什麼大問題的故障
可以靠著簧片微調排除
這如果送修不知道又要敲你多少錢

鎖上上蓋後

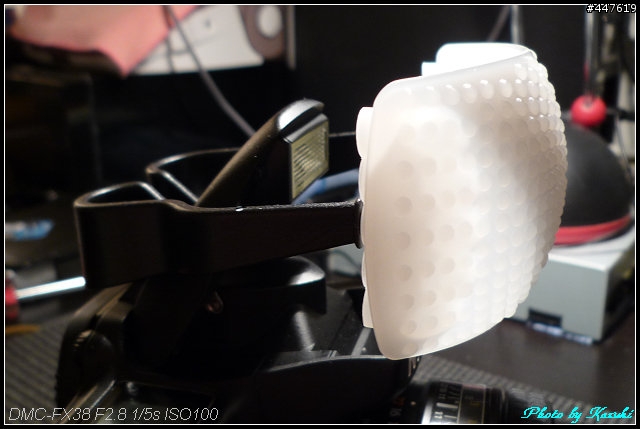

再裝上內閃柔光罩

配上35/2
這可是近物拍攝的好伙伴呢!!

感謝維修期間默默付出的FX38
這台我覺得真的不錯用
輕便畫質又好
笑一個~

沒錯吧!
這樣的效果用內閃拍就足夠了..

在神燈SB800與大神燈SB900的一片叫好聲中
其實在 短距離, 低GN需求以及輕便隨寫等使用方面
內閃也一直扮演著穩定且稱職的腳色

屹立不搖好內閃!!
這也是NIKON給予入門及準專業等級用家的一個好禮物
在柔光罩的加持下
相信創作發揮與可用程度絕對不是雞肋!!

~謝謝收看~~
