[拆鏡]Nikon VR 70-300mm 摔壞自救

沒想到第一次分享文章竟是因為發生慘案, 起因是相機包包拉鍊沒拉上,提起包後鏡頭在沒有繫安全帶的形況下做高空彈跳,當場斃命, 搖一搖鏡頭內有零件脫落卡拉卡拉響,檢查外觀還好鏡片沒破,上機後鏡頭無法對準焦,失焦, 手動對焦失效,無法全焦段對準焦距,買的是水貨又已經過保固,查了一下國祥的維修網頁,非原廠貨,單眼相機檢測費10000,..不知道單眼鏡頭的檢修費是否比照辦理?.... ,不得已的情況只好自己來,先洗手,清環境灰塵,找條乾淨的布鋪上,避免灰塵入鏡,沒有無塵室,只好盡量了~ 開始拆鏡~

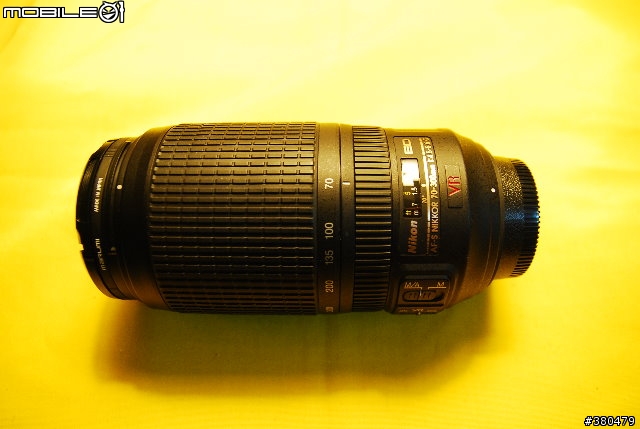

1. 鏡頭

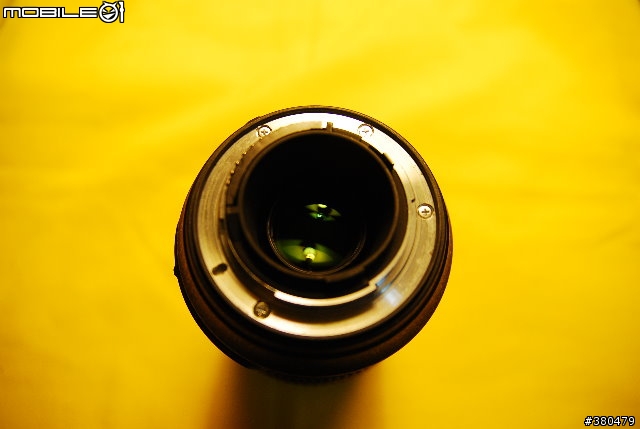

2. 鏡頭接口

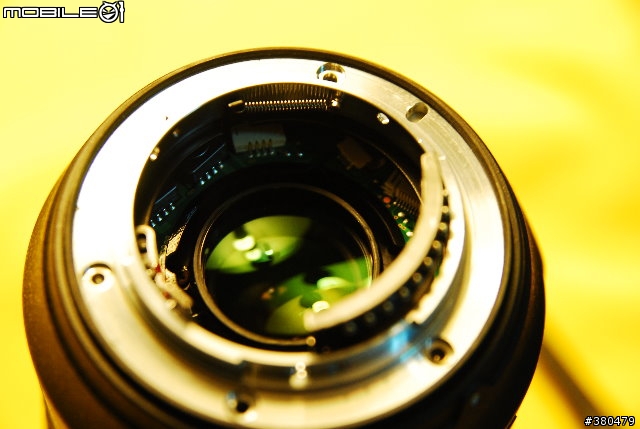

3. 鏡頭接口處螺絲全部卸下

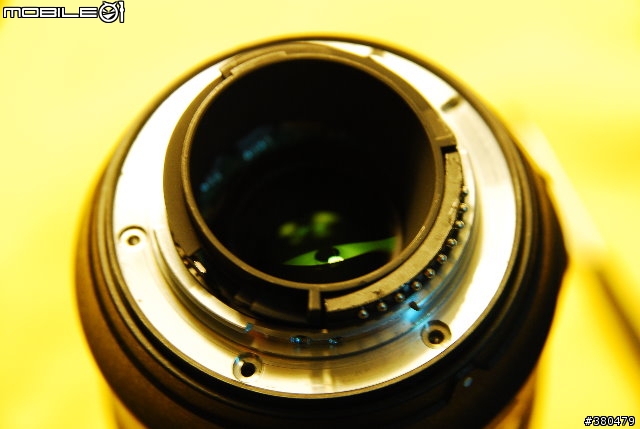

4.接口處黑色套筒可以取下

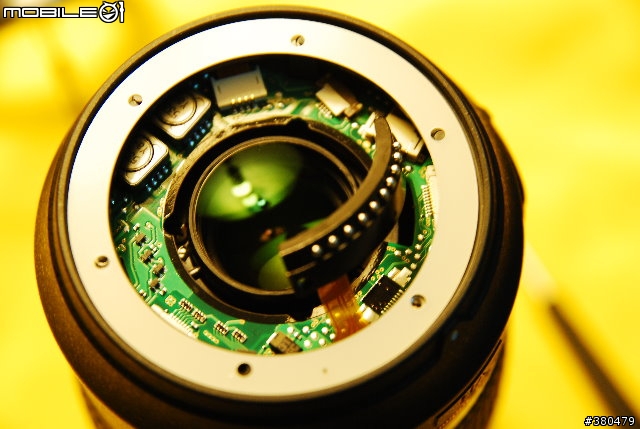

5.接口金屬環取下

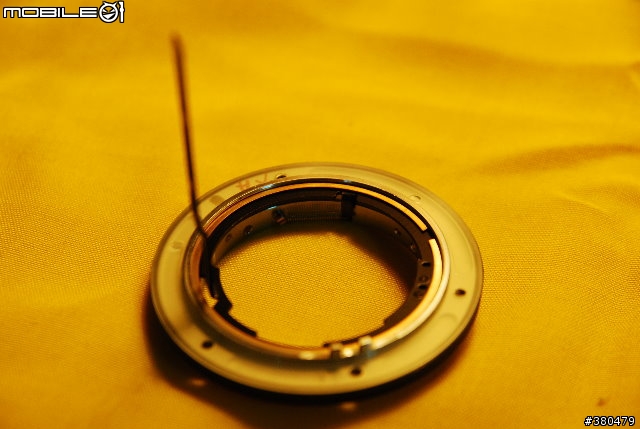

6. 金屬環

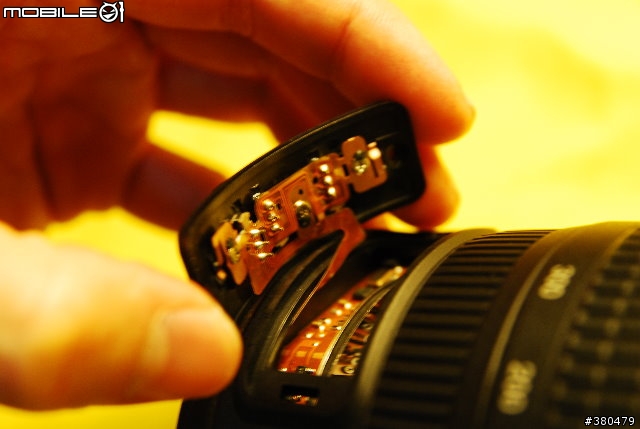

7. VR開關, 打開即可,不需要將開關拆下

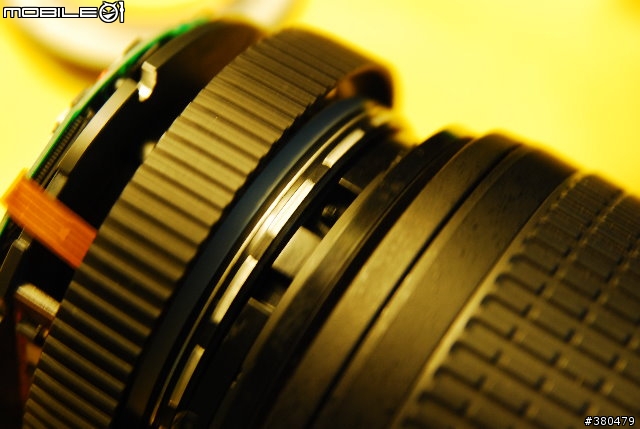

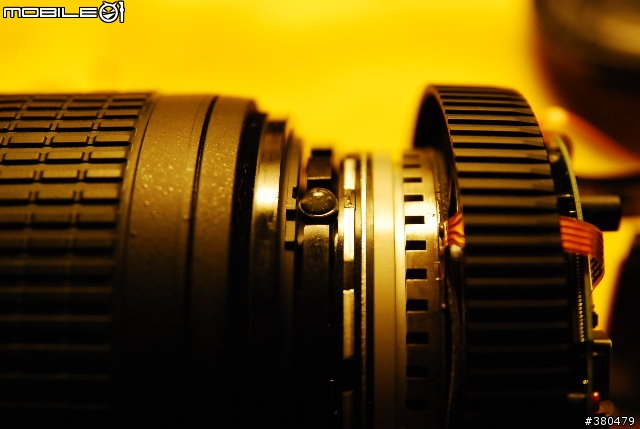

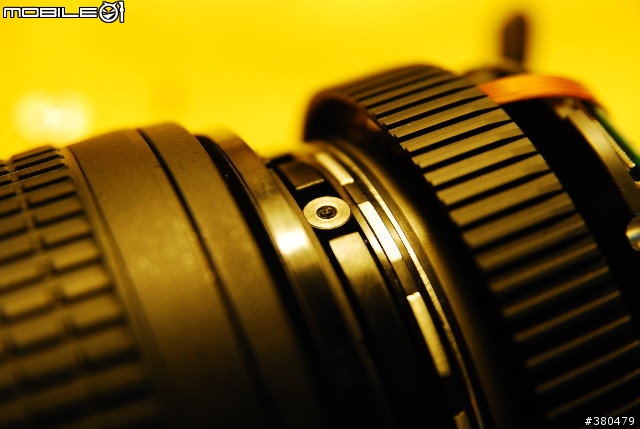

8. 將鏡頭本體拔出後終於看到鬆掉的零件-金屬輪, 應該要有片C型環固定的,軸心頂端已經斷裂,C型環無法固定金屬輪,第一張圖沒有金屬輪,只有軸心,第二張圖組上金屬輪,但無法用C型環固定,頂端斷裂了

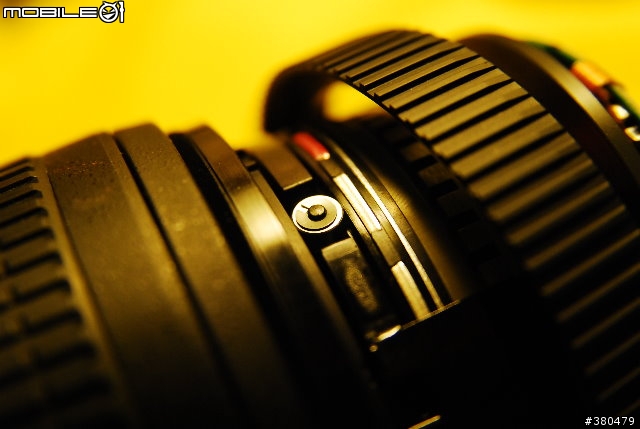

9. 正常金屬輪應該是這樣,總共有3個金屬輪支撐對焦馬達,少一隻腳偏單邊頗腳了,難怪對焦對不準轉到一個角度就轉不過去卡住了.-_-||

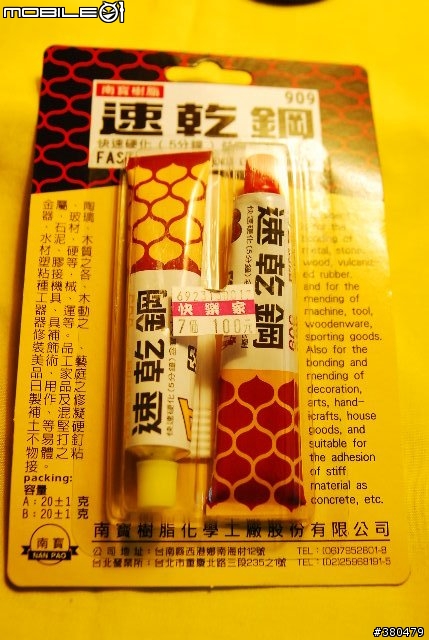

10. 使用萬能牌AB膠-速乾綱,也不知道這有沒有比較好用,名字聽起來很猛就買了, 結果帶回家後其中一管居然是空的擠出來全部是空氣, 勉強滴出一滴滴,又拿回去店家換一組,人果然在倒楣的時候做什麼事都不順


11. 裝上金屬輪,放上C型環點上AB膠, 等待硬化


12.完畢...合體...試拍...對焦時畫面抖了好幾下.....開啟VR,再拍,畫面又抖了好幾下....正常了, 應該是對焦環轉動後對上位了, 目前試拍正常....修好了....., 重生後的70-300試拍照片


後記
鏡頭內的空間狹小結構果然脆弱,摔到非死即重傷, 包包拉鍊千萬記得要拉上
買水貨,維修時省下的費用又得繳回去,使用上要更小心了
