首支使用高折射率(HRI)鏡片的可換鏡頭AF - S DX NIKKOR 55 - 300mm的f/4.5-5.6G ED VR

AF - S DX NIKKOR 55 - 300mm的f/4.5-5.6G ED VR

首支使用高折射率(HRI)鏡片的可換鏡頭,令鏡身更輕巧,以及提供令用家滿意的表現
所組成的標準光學鏡提供相同好處。此外,由於這片單一鏡片也彌補了焦平面曲率和球面像差,鏡頭本身可以更小、更輕,但仍然能提供5.5倍的放大倍率和支援高達 300毫米的超遠距離拍攝。即使在最大光圈的情況下,它也能於整個畫面展示出優良的對比度和銳利度。

超高折射玻璃(HRI)首發用在一個應該作為KIT鏡頭,而且這支鏡頭也用上VR2,而以往KIT都還在VR階段!

HRI
High Refractive Index lens
With a refractive index of more than 2.0, one HRI lens can offer effects equivalent to those obtained with several normal glass elements and can compensate for both field curvature and spherical aberrations. Therefore, HRI lenses achieve great optical performance in an even more compact body.

HRI是種折射率大於2.0以上的光學玻璃,過去大光圈和高折射玻璃開發是很密切,個人是很驚訝是NIKON已經可以做到2.0以上!

一般折射率和色散率是正向關係,不過因為V兄指正現在已做到高折射低色散玻璃,小弟本身就是材料背景對這部份更充滿興趣!


簡單觀念敘述一下:
鏡頭,就是由各種精密的折射率玻璃以不同曲率方式組成,利用曲率與折射率其改變進入的光線進行方向,其中折射率大就是偏折比較大,而最後達到成像面。(當然光圈越大,光線越多就越難一一控制)!

可見光是由約由波長四百到七百多奈米組成,一塊玻璃對於不同波長有不同折射率,這種折射率差異就造成鏡片有所謂色散率(一般以Abbe number來描述)!
首支使用高折射率(HRI)鏡片的可換鏡頭AF - S DX NIKKOR 55 - 300mm的f/4.5-5.6G ED VR

高折射玻璃可以大力偏折光線的有利工具,可以減少原本鏡片配置,只不過通常會帶高色散率的問題!

談這些,主要是除了鏡片加工技術如非球面鏡片製作,低色散鏡片等這些是比較耳熟!

這次HRI是NIKON首支應用鏡頭,過去像hoya也有做出高折射玻璃,但色散太高,難以實用!



在這些收尋之下,赫然發現nikon在2004年買下Hikari Glass 的新聞,而 Hikari Glass 是世界知名光學玻璃廠,其中大於2.0的超高折射玻璃是比HOYA還強,不過應該還是比不上 Schott !

Nikon decided to acquire Hikari Glass Co., Ltd. (Hikari Glass) as a wholly-owned subsidiary as of December 1, 2004
NIKON的光學玻璃廠



如有錯誤或著提供其他相關資訊,歡迎盡情分享與校正!




2010-08-25 2:50 發佈
如果跟70-300VR價位差不多...不曉得大家會不會選這一隻..
這個消息挺吸引人的,想請問樓主以往老鏡頭用的含鉛玻璃折射率又如何?而鏡片折射率與鏡頭的重量和光學品質有沒有明確的關聯?
會不會有點像是, 一顆球丟進來(光線),然後一個一個人去撞擊它

但是每個人只能撞擊一點點角度,所以要正確讓球打到我們要的地方(感光元件)

就需要很多很多人,而如果撞擊力道變大(轉角變大),即所需的人力(鏡片)越少

所以鏡頭整支的重量就變輕了

請問是這個樣子嗎
SilverEarth wrote:
會不會有點像是, 一顆球丟進來(光線),然後一個一個人去撞擊它

但是每個人只能撞擊一點點角度,所以要正確讓球打到我們要的地方(感光元件)

就需要很多很多人,而如果撞擊力道變大(轉角變大),即所需的人力(鏡片)越少(恕刪)


我覺得這比喻不錯
但可簡化一下
這就好像打撞球(光線)
原本要5、6顆星進洞的(感光元件)
現在只要1顆星就辦到了(HRI)
mauricio wrote:
如果跟70-300VR價位差不多...不曉得大家會不會選這一隻..


日本報價 70-300 VR 比 DX 55-300 貴 31500
50400 的含稅價格甚至比 18-105 還便宜

AF-S DX NIKKOR 55-300mm f/4.5-5.6G ED VR
AF-S VR Zoom-Nikkor 70-300mm f/4.5-5.6G IF-ED

從這兩隻比較來說
一個是 DX 鏡,一個是 FX 鏡
55-300 並不是內對焦的設計,這對有使用偏光鏡是比較不利的
而且 55-300 也不是全時手動對焦的
雖然 MTF 看來 55-300 確實不比 70-300 差
不過實際如何...等人家使用過後再看看吧
High Refractive Index lens
With a refractive index of more than 2.0, one HRI lens can offer effects equivalent to those obtained with several normal glass elements and can compensate for both field curvature and spherical aberrations. Therefore, HRI lenses achieve great optical performance in an even more compact body
---------------------------------------------------------------------------------
我覺得這段有意思,翻譯一下:

高折射率鏡頭的折射率超過2.0
一顆高折射率鏡頭所產生的折射效果等於那些要用好幾片透鏡才成的普通鏡頭
並能補正「場曲」及「球面像差」
因此HRI鏡頭能以較小尺寸達到優異的光學表現
這跟Canon 的DO鏡差不多的感覺,都是衍射。
diffusionless wrote:
首支使用高折射率(HRI)鏡片的可換鏡頭


這個在DC上很早就導入了,由其是卡式隨身機
為了省空間減少成像距離, 很早就引入了陶瓷鏡片,以做到卡式的要求

引用
EX-S100采用Murata公司所研发的透明陶瓷镜片『LUMICERA』,镜片强度比一般光学镜片高,镜片的折射率为『nd=2.08』 ,比一般光学镜片的折射率:nd=1.5~1.85 来的高,成像效果更为清晰。


但是這個是有代價的,n越大,通常色散越大.. ..

我想這幾年,是不是有什麼重大突破


不過我想
對於畫質要求比較高的人我想這個可能不適合,
而高折射率(HRI)鏡片的使用可能要接收市場考驗.......

chairslin wrote:
這跟Canon 的D...(恕刪)

是完全不同!

DO鏡是來修正望遠鏡頭CA,可以使望遠鏡頭減輕與變小!

一般台灣教科書diffraction 還是都翻作繞射較多,記得對岸翻作衍射具多,WIKI很多是對岸在編輯,所以會用衍射!

繞射簡單就是種波在行進中遇到阻礙的一種行為現象!

DO鏡是利用表面微小尺度階梯狀的精密光柵一樣,使得原本光的色散應該是越短波長折射越高,而呈現藍光短波在內,紅光長波在外,而變成呈現逆向色散,而在利用此與其組合可以獲得良好修正效果!

DO LENS

Canon developed the world's first Diffractive Optics (DO) lens to eliminate chromatic aberrations,*1 which occur in opposite directions in diffractive and refractive optical elements. The unique two-layer DO lens takes advantage of this phenomenon, and is formed by placing two precise diffraction gratings a few micrometers*2 apart on the surface of glass lenses to create a multi-layer structure.

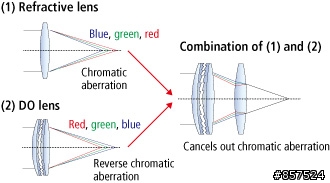

Correcting Chromatic Aberrations with a DO Lens

Canon incorporated the lens into its EF400mm f/4 DO IS USM interchangeable lens for SLR cameras, significantly reducing the size and weight of telephoto lenses while maintaining their high imaging performance. Next, the company conducted an even more thorough study of the materials and shape of the diffraction gratings, developing a three-layer DO lens that utilizes three diffractive optical elements. Incorporating the three-layer DO lens into the EF70-300mm f/4.5-5.6 DO IS USM zoom lens, Canon also successfully reduced the size of telephoto zoom lenses.
