[分享] 永諾電子快門線 MC-36B/N3加裝電源開關

先前看過許多相關的文章
此款與原廠型相同的電子快門線存在著不方便性
那就是不管原廠或副廠都沒有電源開關

前兩天在Y拍購入此款電子快門線
使用後要將電池拔掉，就覺得十分的不方便
久了也會讓電池蓋的卡筍壞掉
所以將它拆開來研究一番
發現在其線頭的位置剛剛好可以置入一個"滑動開關"



拆開背蓋六顆螺絲後，可將整個背殼取下
然後在將圖中的部分，將其剪斷
並在該位置焊上兩條電線



電線的部分可以照下圖中位置走線



然後就開始將電子元件的部分取下來
此時要注意，別將其用於控制快門的三段開關上的線給弄掉了




最好是順手將其接點給重新焊過
該三處接點都焊的很粗糙......



再接下來就是在前蓋的頂端開個小孔
該孔的位置周圍都沒有電子元件
而且開關置放在那地方~
因為線頭的關係，也較不會誤觸

最後用"矽力康"將此3P滑動開關給固定好
PS.要注意液晶螢幕的"金屬"外框，不要讓其碰到PIN腳(電火布包一下，以免誤觸)

依其順序將元件都裝回去
並將其外觀整理整理

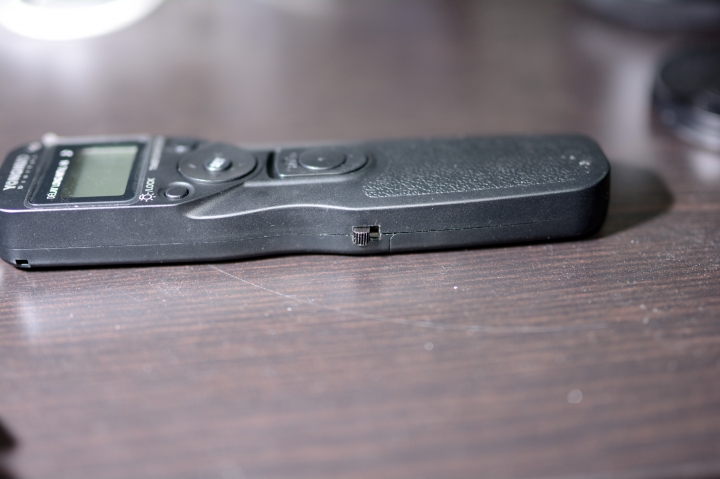

就完成了所有步驟，這樣子就有好用的電源開關囉

我是用手機拍的照片，所以不是很清楚
想說只是跟大家分享一下，也就沒有再拍過
