NIKON 的 MTF Chart 鏡頭解像力圖說明

．stick． wrote:
順便請問文包大大一下
有沒有適合入門的鏡頭光學書籍
"光軸"這東西說真的只有文字看起來頗難體會
(小弟光學知識僅止於高中幾何物理光學以及洗鏡光老師blog的光學概念)

文包 wrote:
我目前是沒看過這種光...(恕刪)

loser1028 wrote:
橫軸 12 處，紅實線 約 0.94, 紅虛線 0.9, 藍實線 0.7, 藍虛線 0.5

代表在以底片中心為圓心畫半徑為 12mm 為一個圓的區域此處 1mm 十條圓周方向線對可判別出 9.4 條，放射方向 可判別出 9條；30條的，圓周方向可判別出 21 條(0.7), 放射方向只能判別出15條(0.5)...(恕刪)

loser1028 wrote:


白話文

橫軸 ...

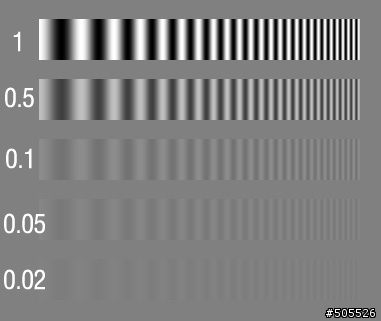

解像力又隨圖型的不同而不同。有延中心放射的線對(10p/mm 紅虛線，30p/mm 藍虛線)，有同心圓周方像的線對(10p/mm 紅實線，30p/mm 藍實線)

...

代表在以底片中心為圓心畫半徑為 12mm 為一個圓的區域此處 1mm 十條圓周方向線對可判別出 9.4 條，放射方向 可判別出 9條；30條的，圓周方向可判別出 21 條(0.7), 放射方向只能判別出15條(0.5)

...
(恕刪)
