相機的感光元件是長方形的
所以蓮花型遮光罩上下多遮一些，也不會影響成像
換成圓形遮光罩，顧的了左右，上下一定會有疏漏
顧及上下，左右又會被遮到
仔細觀察一下市售的鏡頭
通常搭蓮花形遮光罩的鏡頭，都是採用RF或IF設計
對焦時，前鏡不會轉動
對焦時前鏡會轉動的鏡頭，搭配的一定都是圓形遮光罩
不然轉一下，遮的角度不對，效果就更差了
．stick． wrote:
stanley1973 wrote:
前陣子將機身升級D700也一並購入24-70跟買回小黑五
現在看習慣全幅細緻清澈的影像
總覺得107的細節表現不夠細緻
只能說眼睛被這些優異器材寵壞了..真是的...
(恕刪)
多數而言廣角鏡頭的解像力本來就低於望遠鏡頭了....
況且是拿一顆水準跟定位不一樣的鏡頭在比解像力.......(恕刪)
你好
我現在才知道廣角鏡的解像力低於望遠鏡頭
我以為每種焦段都有設計出高水準高解像力的鏡頭
我昨天才發現幾乎所有魚眼的價格都在25K以上
好貴哦..
我的T124沒賣掉,但只在18端才不會有成像圈
但18.19端的變型太嚴重,有考慮14-24,但又覺得太大顆,價錢也太高
心想要更廣的話,玩玩魚眼也不錯,沒想到魚眼也不便宜
ttlinker wrote:
…
蓮花型遮光罩切掉後，遇到光源會反射鏡頭正上方的景物!
…
也不可能變成全周魚眼!(因為成像圈是蓮花型的，並非圓型)
這兩句不懂。
請問第一句有沒有成像例？
一直只知道側向入光容易造成光線在鏡片中跳躍而造成畫質劣化，所以需要遮光罩幫忙。
不知道怎麼想像「遇光源會反射鏡頭正上方的景物」。哪個方向的光源，反射正上方的景物到畫面哪邊？
第二句更不懂了，成像圈是蓮花型的，那是因為在全片幅上的那個黑邊就是遮光罩，就是要裁掉它呀。
仔細看107的遮光罩，左右是圓的，經魚眼到底片上是直的；上下是有平切角的，到魚眼上就變成圓的。完全就是魚眼鏡的成像模式。
在fx上看到的那一圈有圓有直的黑色框，正是107那個半殘的蓮花遮光罩擋住的位置。
在FX上的確不可能變成全周魚眼，因為焦段還是不夠短，要到8mm才是全周。10mm在上下還是會被切到一些些，但是勉強可玩啦。
長得帥跑得快 wrote:
請問第一句有沒有成像例？
一直只知道側向入光容易造成光線在鏡片中跳躍而造成畫質劣化，所以需要遮光罩幫忙。
不知道怎麼想像「遇光源會反射鏡頭正上方的景物」。哪個方向的光源，反射正上方的景物到畫面哪邊？
這是我在tokina魚眼加上濾鏡的心得!
我仔細想了一下，這應該是濾鏡反射到鏡頭上的!
但實際上方遮光罩切掉會不會像這種情形，我就不知道了!
這要請有tokina魚眼的同好，實際切切看!(鏡頭很貴我不敢，不要找我試)
雖然如此，還是要放上範例!
請注意上方日光燈!
tokina魚眼+薄框nisi 82mm cpl，由於CPL是薄框的，不夠厚，無法遮住上方日光燈的反射!
(只要框再厚一點，就能遮住上方日光燈的反射)
100MM*150MM半面漸層減光鏡，這就是蓮花型遮光罩的缺點!
使用轉接環把四週邊角遮住+半面漸層減光鏡!
雖然四週邊角無反射情形，由於漸層減光鏡上方並沒有遮光罩，所以仍然反射濾鏡中的日光燈!
長得帥跑得快 wrote:
第二句更不懂了，成像圈是蓮花型的，那是因為在全片幅上的那個黑邊就是遮光罩，就是要裁掉它呀。
仔細看107的遮光罩，左右是圓的，經魚眼到底片上是直的；上下是有平切角的，到魚眼上就變成圓的。完全就是魚眼鏡的成像模式。
在fx上看到的那一圈有圓有直的黑色框，正是107那個半殘的蓮花遮光罩擋住的位置。
因為成像圈左右是直的，並非圓型的，所以就算遮光罩全部切掉，也不可能變成圓的!
二、幾乎所有的鏡頭的成像圈都是圓的。
圓形的鏡片要做出非圓形的成像圈，這個工程難度還真的不是普通的高。
若鏡頭的成像圈不是圓的，多半就是鏡頭遮光罩擋出來的。

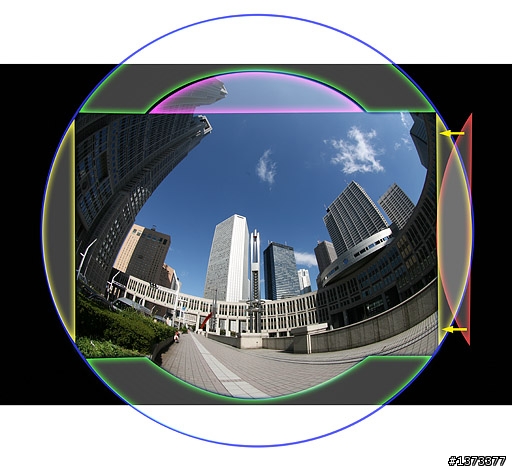

下圖順便也回答了您上面問的「為什麼遮光罩是蓮花狀，而不是圓形」。
fx上頭那個圓邊，不是107的魚眼邊。是因為107上下遮光罩有殘，不是完整的蓮花邊，而是被切平一段的蓮花邊，平的那一段透過魚眼鏡就是fx畫面上的圓邊(紫色那塊)。(直邊在魚眼會變圓，這是魚眼的特性)
fx上那個左右直邊(黃色那塊)，是因為107左右有小圓辨遮光罩所產生的(鏡頭上有個紅色那塊的小圓辦)，要在底片上呈直線，那在鏡頭上就必需呈蓮花狀，投射在底片上就會像小黃箭頭所示，把紅框拉成黃框。這也是為啥很多遮光罩會長成蓮花狀而不是圓形的原因，因為這樣在底片上有最大保護(底片是長方的)。
要是想不通的話，我也沒辦法了。
107的呈像極限請看fx底片上那個方形四個角落，那個角落就是107完全沒有遮光罩擋住的地方。
以那四個頂角畫一個圓(藍框)才是107的成像極限。
或許tokina裁掉上下蓮花邊的用意就要在fx上打出一個非180度的全周魚眼(當然要用後製裁下來嚕)，所以裁掉的部份剛剛好可以讓圓周頂到135片幅的上下邊。
