[分享] 將手機的GPS資訊分享給Nikon相機--以iPhone/D600為例

今天將之前所做的小玩具
整理一下分享給大家..

儘管我之前就有使用eyefi以及副廠Micnova的GPS接收器..來達到geo-tag的目的
但是eye fi的geo-tag幾乎不能用,
而Micnova的GPS往往我總是遇到1.定位慢;2.到一個場所,只有門口有GPS訊號,到了室內就沒了

後來,發現zesty的ZGR-2b,可以將iphone4s的gps分享給相機.
但是寫信去問,確定不支援iphone4,因此就不了了之~


某天在研究Arduino+GPS之餘,忽然想到若將iPhone的GPS資訊傳給相機是不是可行呢?
因此一陣摸索後,終於弄出了這個小玩具



下面是比較詳細的做法~

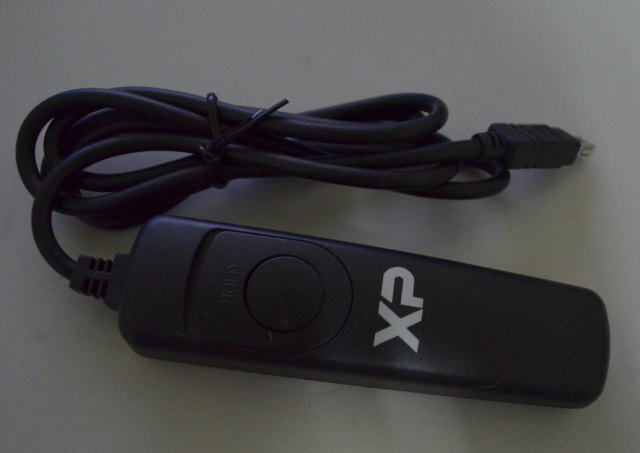

首先準備好一條D600 8pin快門線~


但是由於快門線只有使用到8pin中的3個pin,卻沒有GPS訊號線,因此我們必須自行加上GPS訊號線以及正負極.

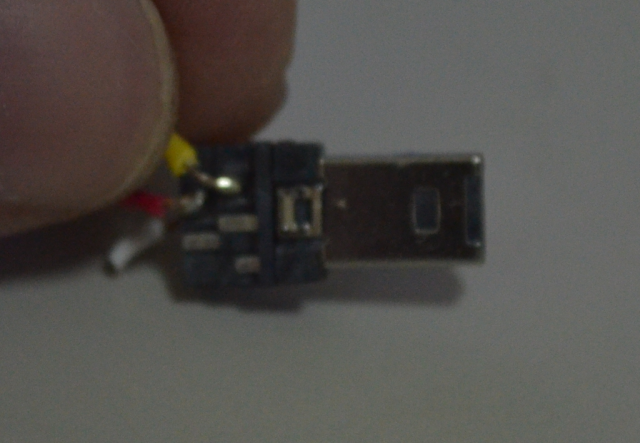

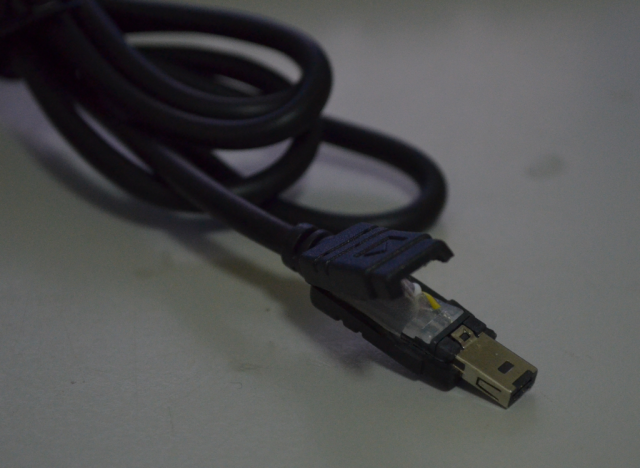

使用小刀,小心地挖開8pin的接頭.

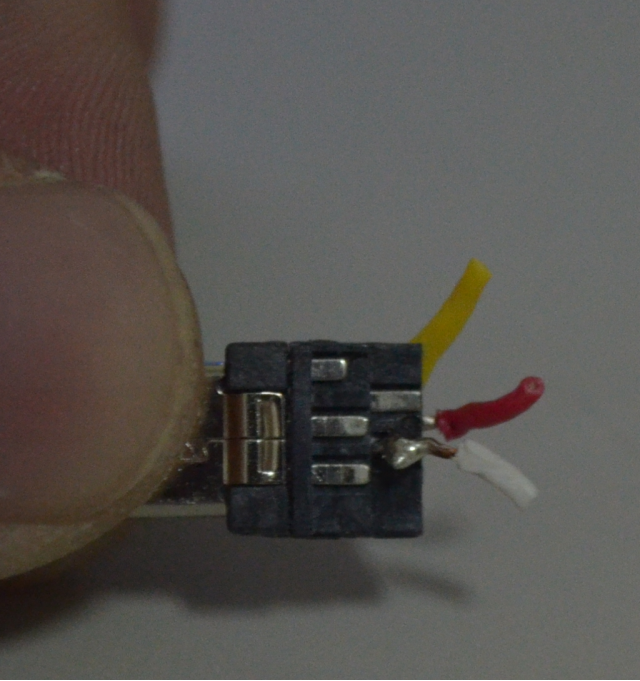

清除多餘的東西后,可以發現有三條線,分別是白(pin2),紅(pin7),黃(pin8)



詳細的角位可以參考:Nikon D600 快門線之腳位

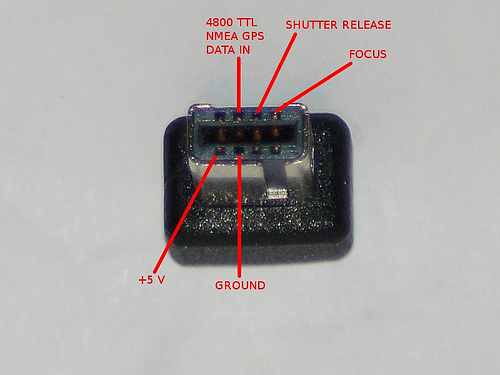

簡單來說~對應腳位如圖(圖片來源:http://grink.com/2010/12/05/nikon-d90-homemade-gps/)
pin1是5V電源
pin2是GND
pin6是GPS訊號(TTL之RX)
pin7與pin2以及pin8短路時是照相
pin8與pin2短路時是對焦


再將8pin與HC-05藍芽模組連接在一起之前,必須使用AT指令設定好藍芽為主動或是被動模式.
我是設定為Slave模式,傳輸速率為4800(Nikon GPS的傳輸率)
關於使用AT指令修改HC-05,我並沒有詳細記錄下來
因此請參考 http://robot.lhu.edu.tw/twmouse/?p=58

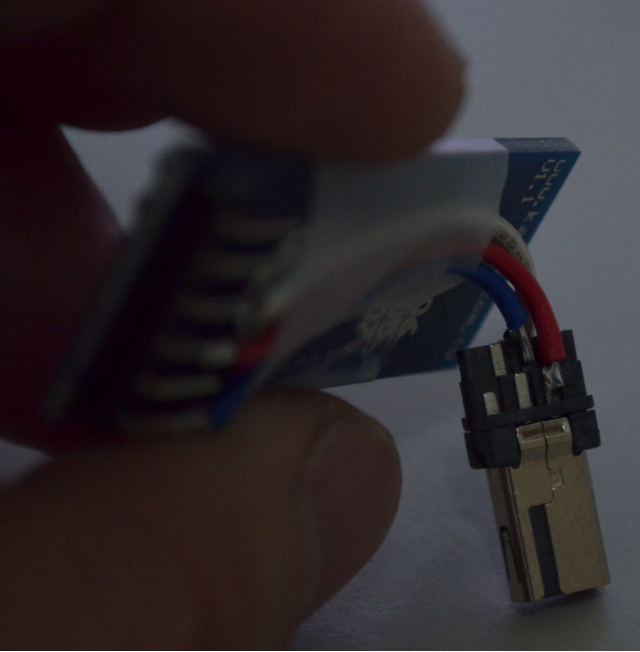

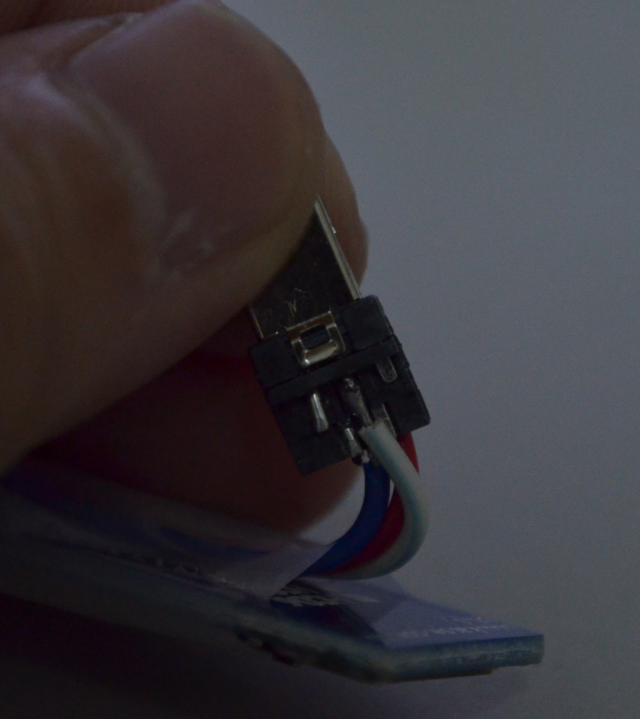

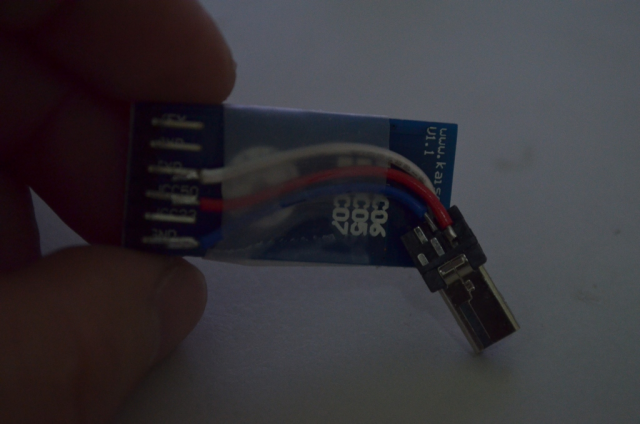

接著將8pin的接頭與HC-05藍芽模組連接在一起,連接方式如下:

Nikon 8pin Bluetooth
VCC(5V,紅線) 1 4
GND(藍線) 1 6
GPS(白線) 6(RX) 3(TX)






基本上到此就完成了硬體的部分~

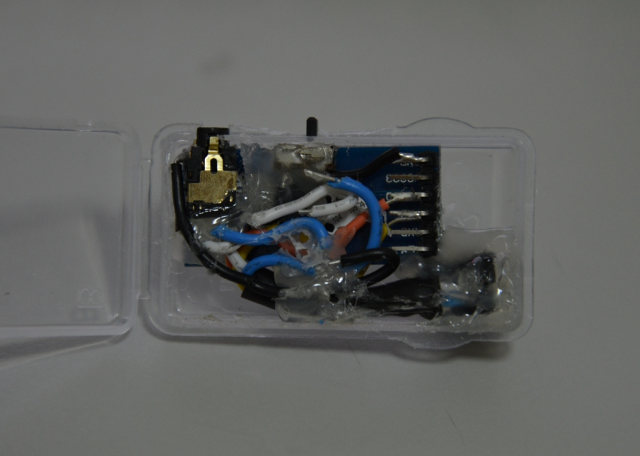

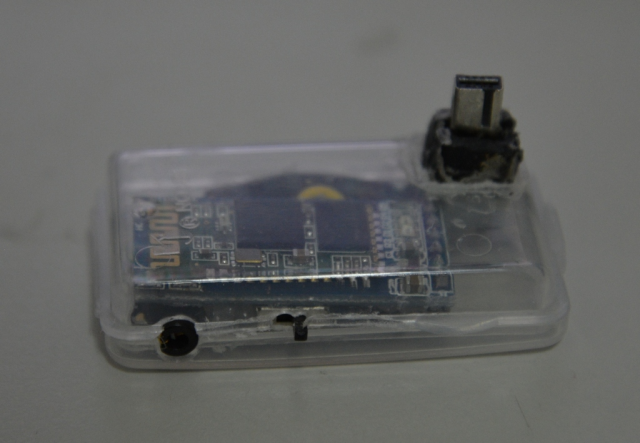

我是又去找了外殼,胡亂弄了一番~
又加上開關,快門線...
以及預留五條線給usb mini..
焊得很醜~



接著是軟體部分,
網路上應該有不少將iphone分享GPS訊號的軟體(應該要JB)

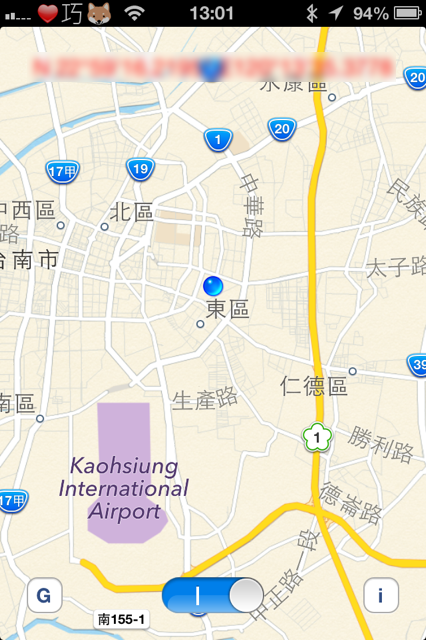

不過由於我一開始就有自己寫軟體了...(請參閱使用iphone送出假的GPS訊號~達到室內定位)

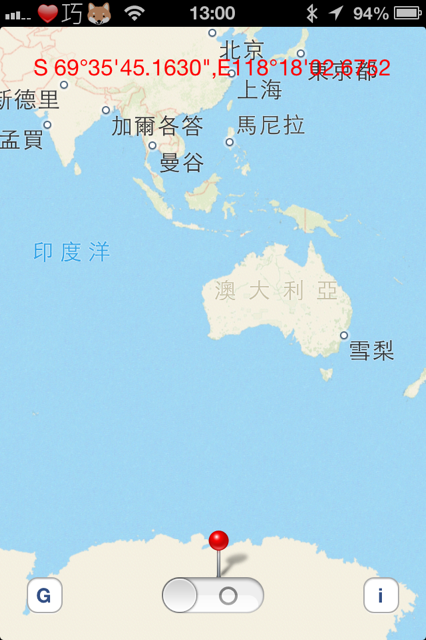

因此我修改了一下程式,加入藍芽功能~
基本定位當然沒問題


也可以修改定位資訊

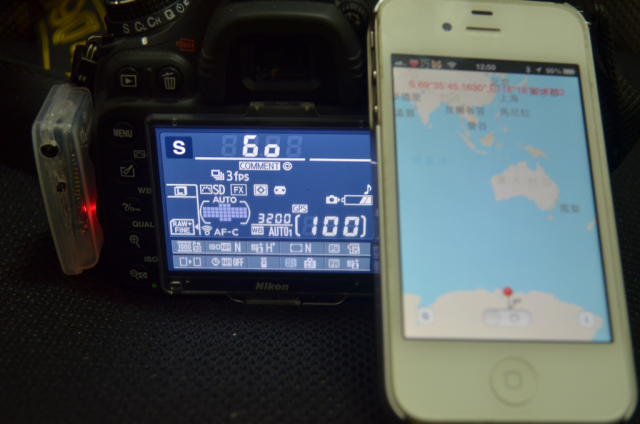

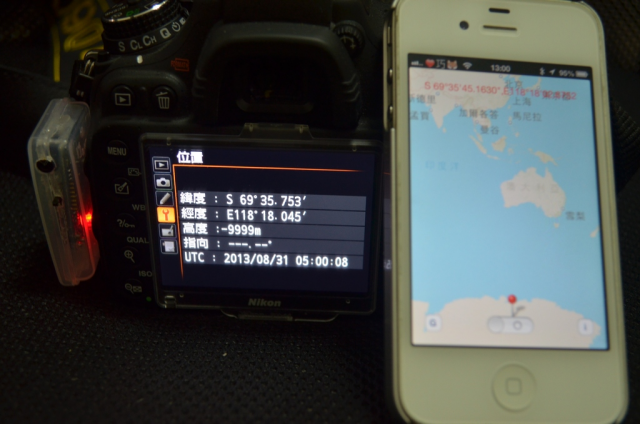

在相機的INFO介面下可以看到有GPS的icon


在GPS裡面也有詳細的位置資訊,(-9999表示是手動修改,這是我故意這麼做的)





未來打算設計成三個裝置連在一起
Micnova GPS--Arduino mini pro--Bluethooth ←→ iPhone
使用Arduino判斷Micnova GPS以及iPone的精度後,再發送給相機...
以及一個場所通常只需要一個座標,來節省iPhone電力...




本文同步發表於blog
