[分解文]Casio QV-R51 拆CCD

話說兩年前買進一台CASIO QV-R51數位相機
這台數位相機經長久的征戰
也讓我發過不少論壇的圖文文章
就在一次不知名原因中
拍出來的照片出現了橫條的狀態
送修之後知道是CCD老化導致
因為剛好過保固了
送原廠報價要2~3000
一般相機器材航爆價至少都要2000上下
想說這台相機體積關係本來就想讓他退休
就再重新購入一台Panasonic FX-10
這兩台規格差異好像不大
不過QV-R51可調整的東西較多
至於畫質不清楚
以前不會注意這個
構圖順眼就好

近日在01上爬文
似乎很多人也都有相同問題
都是出在CCD
不過卻有人是因為CCD排線鬆脫導致
想說不成功便成仁
靠自己的力量看有沒有辦法因此給他省下2000元
載此分享給大家

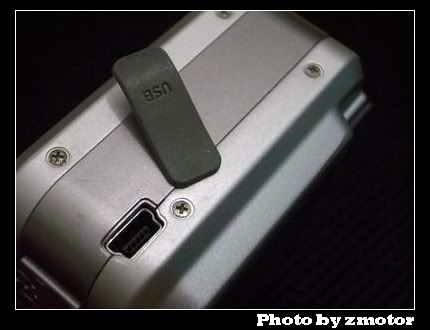

先把相機本體外的螺絲拆了
記住螺絲每個長短都不太相同,要先分好
有一點覺得很納悶
數位相機怎沒有像手機都有貼易碎保固貼紙避免被撕開??

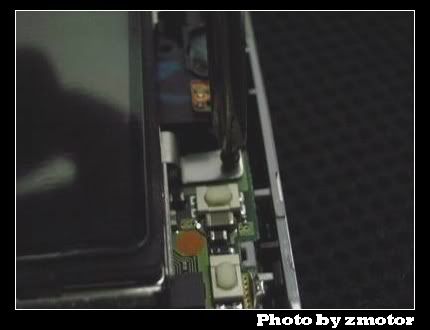

拆開後被蓋由下往上
扳開卡榫就可以打開了

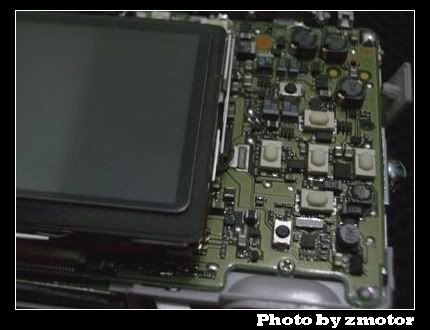

近照來一張

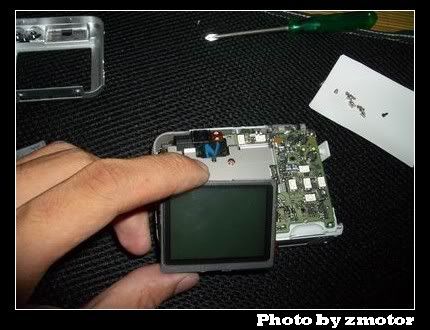

小心取下LCD

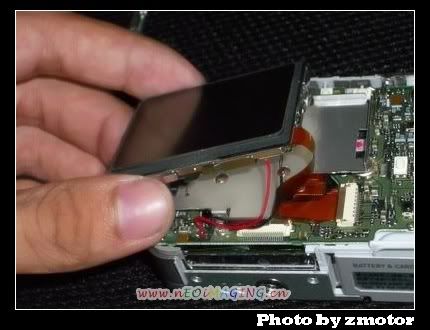

請注意LCD背面電源線十分脆弱
不要過度凹折讓他斷了


可以先輕輕擺在旁邊


接下來把LCD固定架上的螺絲拆下

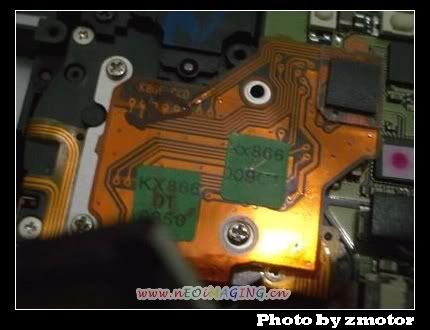

掀起來就可以看到這副模樣
(不知道為什麼下頭會出現光影魔術手網址??我有通過註冊了呀??!)


看上面字樣寫著CCD
看來找到位置了


其實要重插排線是不需要拆下CCD的
不過第一次拆不知道就拆下來了
要清CCD等可以一次完成
不過小DC入塵機會沒有那麼高啦
看起來相當乾淨

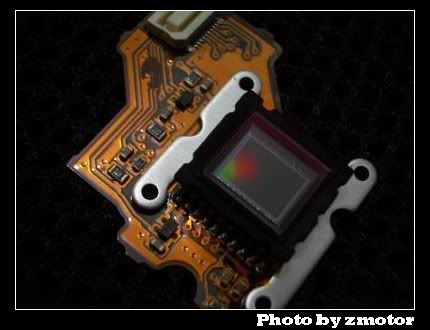

CCD再來一張
上面那個白色的就是排線插頭

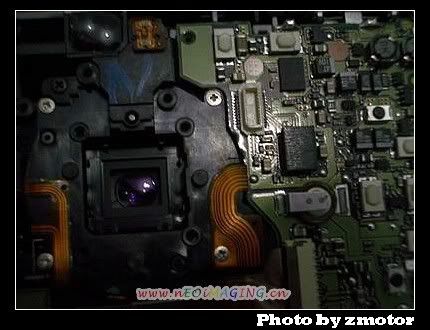

內部鏡頭

整體再來一張


裡頭有一顆記憶電池
電池用久了都會有這種變質問題產生
有辦法的話順便處理一下吧


完成後裝電池測試試拍
沒問題後銀兩就省下來了
不過我測試後還是有橫線問題
看來真的想修的話可以想辦法去買CCD自己換
不然只能把他封存起來了

原史文章發表在個人網誌
2007-08-01 8:28 發佈
文章關鍵字 Casio QV-R51 拆CCD
看來
你死馬當活馬醫的結果好像還不錯喔

應該先放個修理前的照片
這樣才能對照前後差了多少

PS.
還是Casio的好,全都用十字螺絲
我也有一台Fujifilm的壞掉了
也是想死馬當活馬醫
可是他是用三岔型的螺絲
而且都超小的
想拆都沒辦法
藍色啤酒海
最後那張不是拍攝結果
修完還是有橫線
不是排線鬆脫的問題
我妹的r51也是最近從大陸回來就變橫線了 . 我也親自拆過了甚至還把他的所有看得到的排線都重插一遍 . 可是一樣無解哈哈哈 . 不過還是謝謝樓主的分享 . 這台當初是在燦坤買的入手價約10000左右加一張512卡 . 跟我自己的sony w1差沒多久買的也是都用了好久 . 感覺casio的用料蠻濫的 . 我想以後我還是會選擇大廠了吧 . casio以後不管再怎麼便宜 . 我也不會再碰他了吧 真為他惋惜 .
當初這台我買7500元
跟目前的FX-10價格一樣
不過CASIO也算是大廠了吧
