秉持著不私藏的原則,與01的朋友分享我的經驗,當然這也是我的第一篇在01發表的文章!
請諸君多包含~
嚴重警告~
以下的文章做法,將會導致您的鏡頭發生損壞,小朋友嚴重離家出走
但也可以使原來要離家的又找回家的溫暖~
家家都有本難唸的經,身為小朋友的主人
要謹慎考量小心決定!
話說Canon EF 50MM F1.4這顆鏡頭入手已經8個年頭,使用的範圍也由底片的時代進入數位機身……
直到最近發現對焦怪怪的,
疑~
變慢了!
過了幾天,竟然在對焦中發現快卡住又突然正常,
幾次測試下來,偶爾卡住並發出聲響(卡卡的聲音,不大會形容)
********************************************************
想說,難道傳說中的事情已經發生在我這支鏡頭上~
8年前就耳聞EF 50MM F1.4這顆鏡頭超音波馬達容易損害的事,買的時候,還猶疑了一下!
當時想的,既來之則安之
50MM鏡頭一直都是各廠的拿手菜,都入了CANON又那來不敗的道理~
用了再說
**********************************************************
經歷了2星期的考量,我終於把50 1.4給拆了~
原因是~
如果送給彩虹修,報價2500左右(我買的是彩虹貨)
但真若如此,就乾脆再弄顆50 1.8的就好了,
想了又想~
身邊有什麼玩具沒拆過?好吧~就讓我來修好你吧!(不知道那來的信心~)
以下就是自行修理的過程~
請注意!
以下的拆解並非鼓勵或暗示您可以這樣做,
事實上,我強烈建議您的鏡頭有問題時,應由原廠來處理~
這樣可保障您的權益!
當您自行拆解時,可能意味您的原廠保固將可能不存在,請審慎考慮!
您可以自行決定要不要拆,這是您個人決定亦需自行承擔拆解的風險,
若因您自行拆解造成損壞,本人亦不負責!
聲明說完就正式開始吧~
EF 50MM F1.4簡稱小黑
小黑說:亮亮,我最近怪怪的,每次想向前伸長脖子看一下東西的時候,脖子就會像扭傷一下痛一下!
亮亮說:是怎樣?我看一下!(接上機身,測試一下)那裡痛阿?這裡?
小黑說:對!就是那個位置~阿~阿~阿~(小黑發出哀豪聲)就是那裡啦~嗚~嗚~
亮亮說:我再試一下!
小黑說:不要啦~不要再試啦~真的很痛!脖子都快斷掉了! ~嗚~嗚~嗚~
亮亮說:不然就去看醫生好了! 吉林路那邊的醫生最厲害了~什麼病都會醫喔!
小黑擦乾眼淚說::那會不會要花很多錢阿?現在景氣這麼不好,那麼多人沒工作,,還是不要好了!
亮亮說:那不行,你都陪我8年了!都有感情了,我怎麼能就這樣放棄你(眼中含淚~),你怎麼忍心這樣放棄你自己也不顧我對你放棄你自己的難過感受!你就不怕我痛苦一輩子!我不管!我一定要治好你的病!
經過醫生的診療~
醫生說:的確,小黑得到的是我們普遍所認知的疾病,這需要開刀才能處理!要把脖子裡的其中一節骨頭換新!
亮亮說:那不就很危險?..............成功率多少?..........有沒有後遺症?.......????
回到家後~
小黑說:亮亮!怎麼了~煩惱什麼?
亮亮難過哽咽的說:我~我~我在作一個難以選擇的決定,這關係著你的未來日子能不能繼續正常生活,能不能何我一起走下去!
小黑樂觀的說:我已經跟你這麼久了,你應該知道我的!唉!我的生命有你已經燦爛,更何況已經實實在在的在一起8年,我別無所求~我願意將自己奉獻出去!亮亮,就是你!我相信你,請用你的專業將我醫好,並造福世人,如果發生生命的不幸,也別為我擔心!我將手握你曾給的幸福向另一世界勇敢出發,而你也將會有另一個全新的生活,新的伴侶………新的人生!
手術室裡只有靜靜躺在手術台上的小黑和一心要把小黑安心帶回家的亮亮,氣氛已經凝重到把整個空氣凝固起來!
小黑說:就開始吧!
亮亮說:你放心~我會帶你回家的!我們還要一起繼續未來的日子!
眼睛一閉,小黑已經不醒人事~
首先我们看到的事病患的……
1.在這張圖片中,要先把脖子底部的肌肉切開(小心的把塑膠蓋取下,與金屬環需分開拆,不然排線會斷…….已經掰不下去)

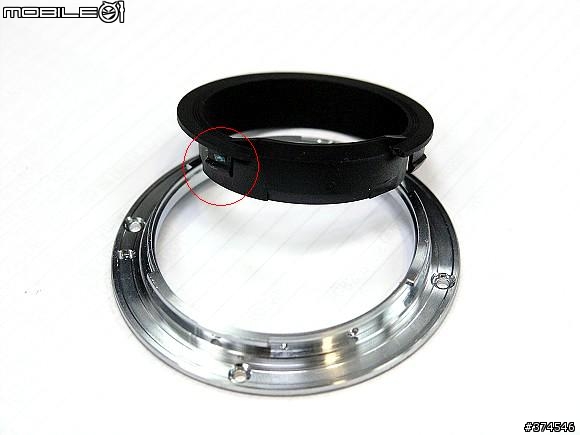

2.黑色塑膠內側是有卡勾並且與金屬環接合處上了膠
3.再將金屬環拆掉後,再拆AF/MF開關(注意有上膠)
4.
5.拆的時候要小心紅圈的開關
6.用小一字起搬鏡身的開箭頭處(共3處)
7.使其脫離後,變成這樣

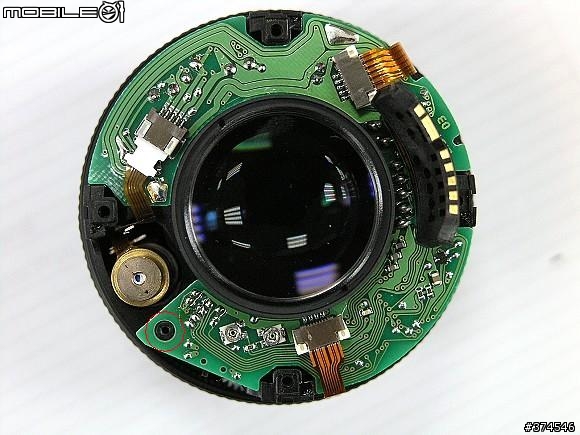

8.拆下PCB螺絲,8點鐘方向紅圈

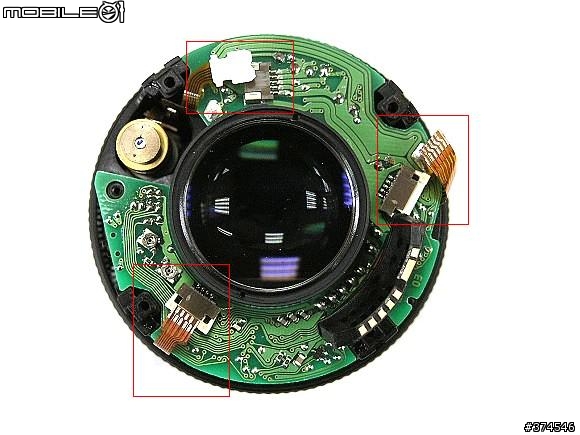

9.拆下排線,PCB便可取下
10.換拆前鏡筒螺絲,鏡筒便可分離
11.防塵片不要忘了
12.翻過來,讓前蓋朝下

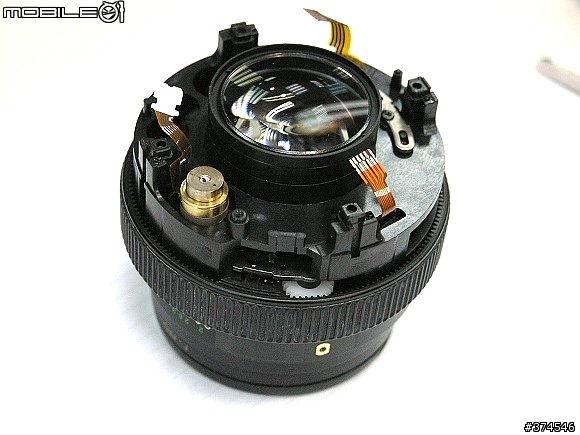

13.注意對焦環這裡的齒輪回頭裝起來時要卡在一起

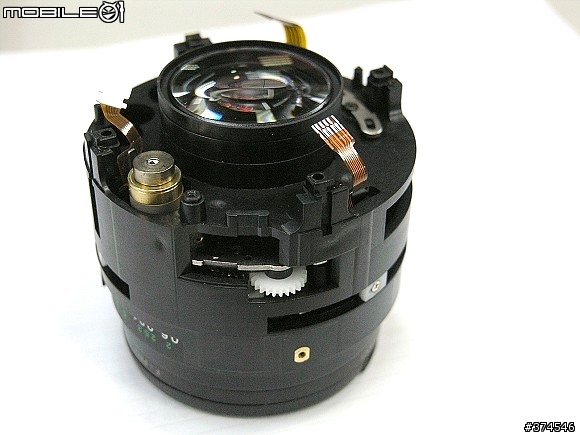

14.把對焦環取下

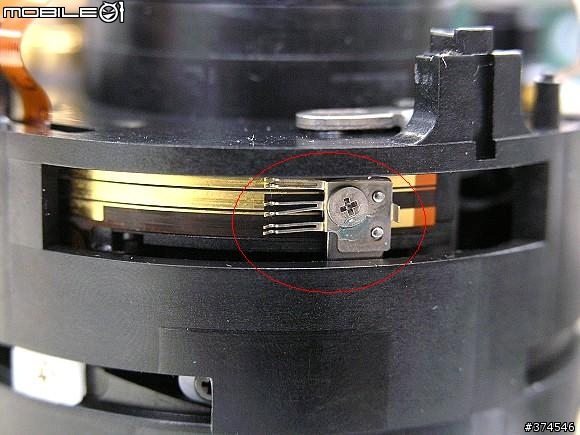

15.拆下這顆螺絲~注意!電刷的部分不能碰歪

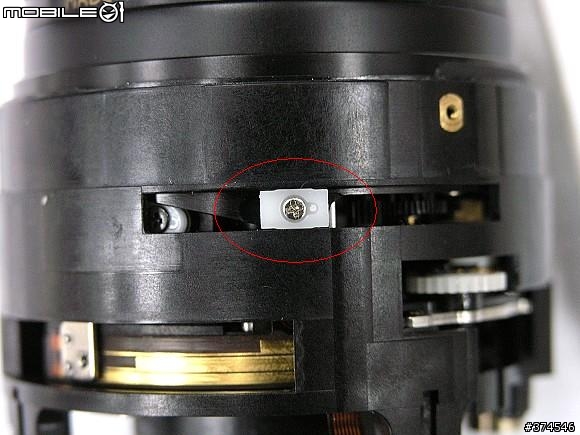

16.拆下這顆螺絲,注意塑膠的方向
17.準備把鏡組與鏡筒分開 注意排線上有黏雙面膠
18.鏡組先放一邊,只要針對下圖的就可以, 拆下紅圈內螺絲

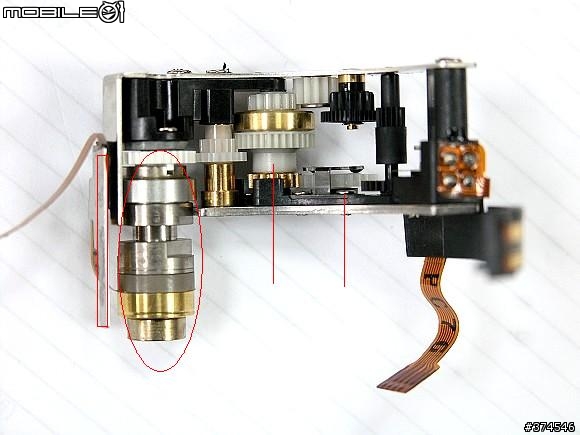

19.登~登~登~登~
這就是有名的USM對焦模組,
左方框有用雙面焦貼住馬達排線,須分離
原圈處就是CANON引以為傲的USM超音波馬達
紅線處就是要處理的地方

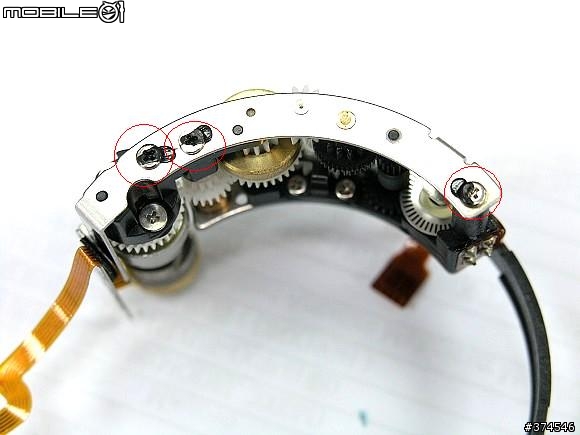

20.拆下這3顆各不同的螺絲(裝回去時不要弄錯),都不一樣!
21拆了吧~

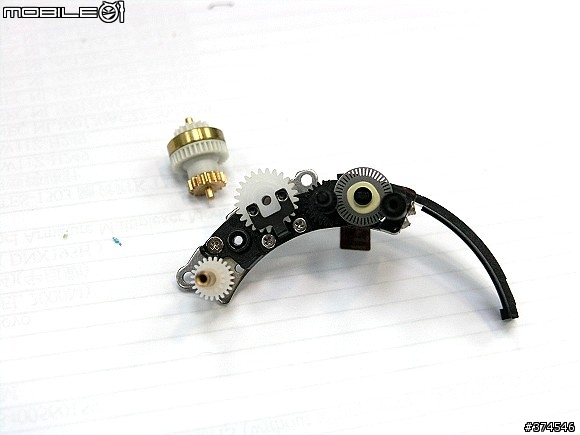

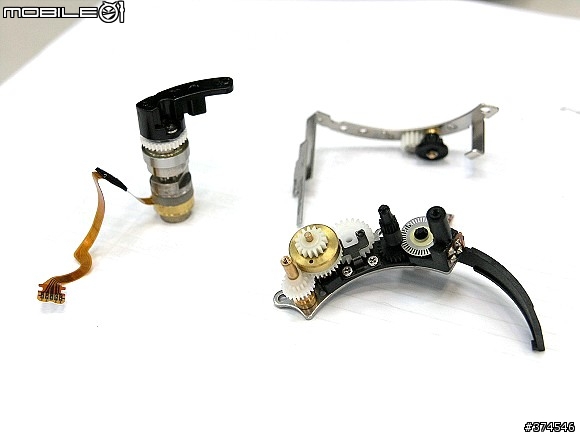

22.把離合器拿起來
23.右邊齒輪可以輕易取出,注意左方的銅環中有3顆滾珠,把這這裡及齒輪用去漬油清乾淨後上油

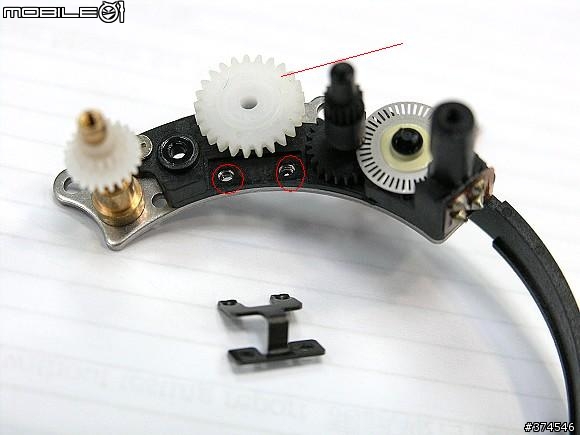

24.紅線中的齒輪也需拆下清潔後上油
25.在全部組裝回去~即可!
剛開始時對焦時還是有點卡卡的,不用擔心!多讓它跑幾次就會恢復正常!
現在我的EF 50MM F1.4又可以繼續使用了~
YA!
