不用400元 Canon LP-E6 電池芯更換DIY分享

繼上個月，將副廠 LP-E6 電池改為假電池後，

另一顆副廠電池充滿電後，拍不到50張就沒電了，

這次...來換電池芯...


工具：
LP-E6副廠電池1顆
美工刀1支
三洋 18500 1700mA 電池 2顆(要串聯,一顆150元)
2W電阻1顆 (當導線連接用,一顆2元)
7cm導線1條 (中間共用導線)
寬5cm熱縮模少許 (1尺30元)
電烙鐵與焊錫

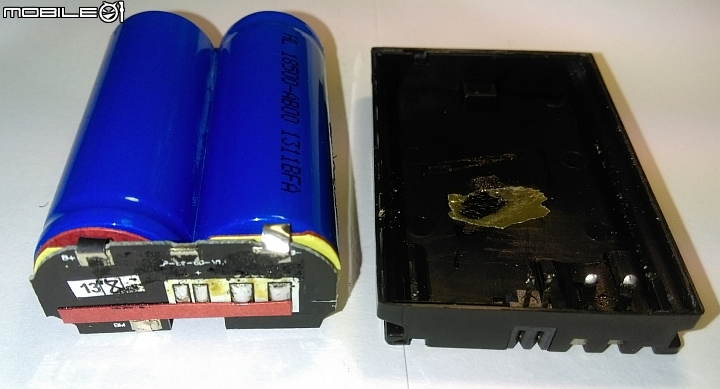

先以美工刀拆開副廠電池外殼，沿邊緣線劃開，基本上畫個兩三次就開了，

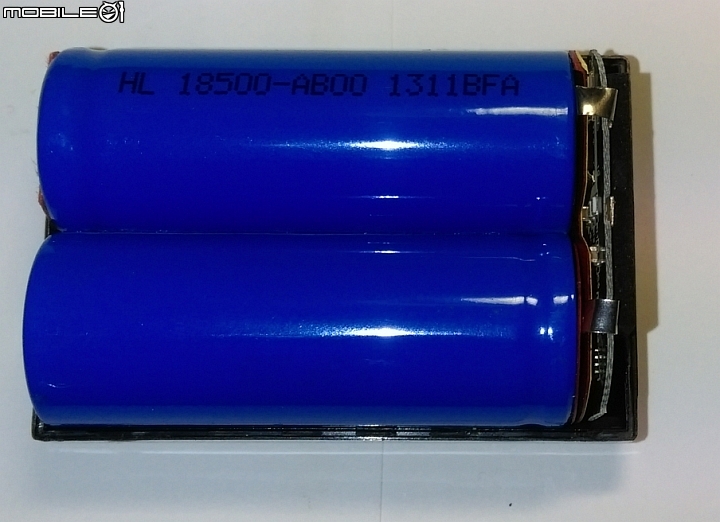

拆開外殼後的樣子，保護電路板以及鋰電池，再來就是以電烙鐵將鋰電池從保護板上拆除。

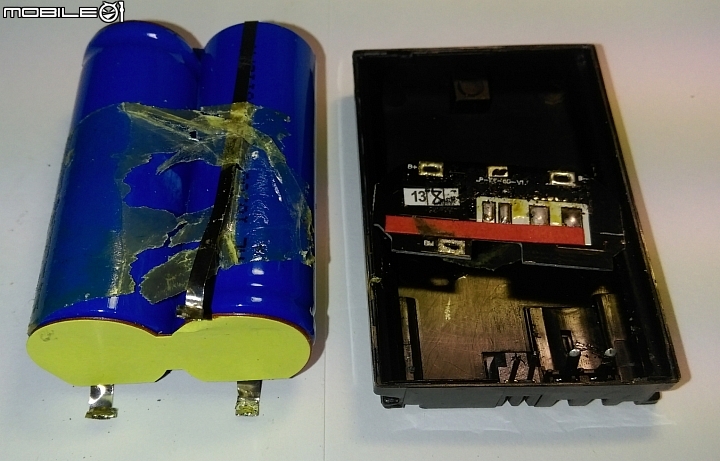

焊除後的樣子

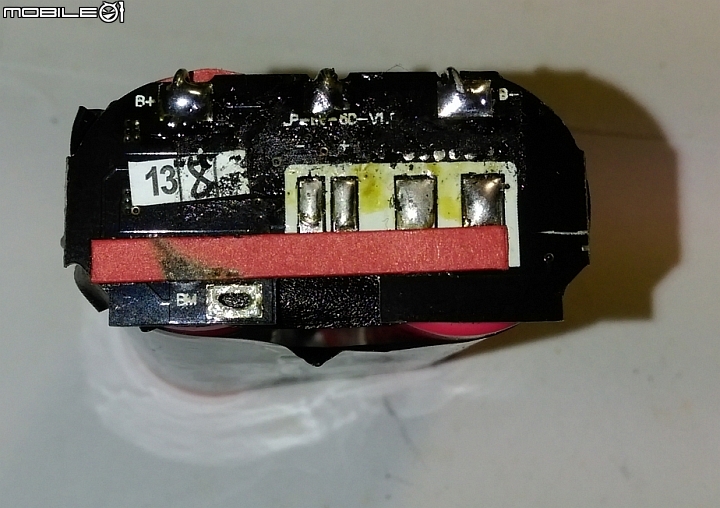

保護板
如下圖看到的保護板上標示有B+、B-與BM三個焊接點，

其中B+與B-為電池正極與負極，BM為電池共用端，

該電路板因為具有保護IC，所以在移除電池時，

會自動鎖住輸出，造成無輸出電壓，更換新電池後，

將其放置於充電器一下，便能恢復輸出電壓。

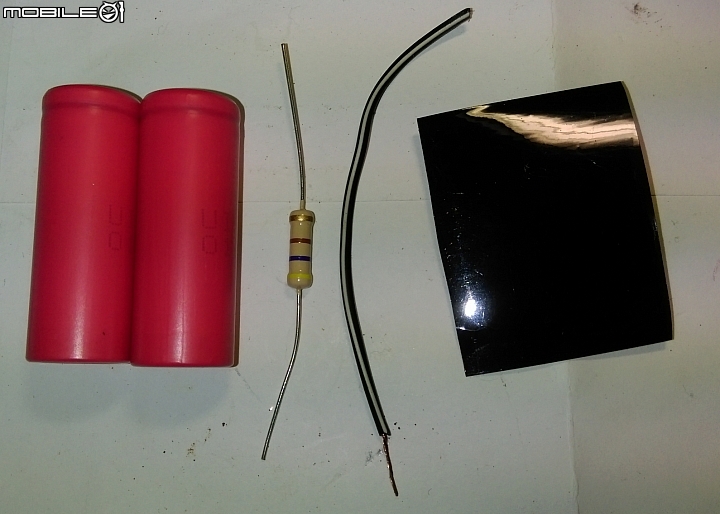

新的 三洋 18500 1700mA 電池 2顆等零件

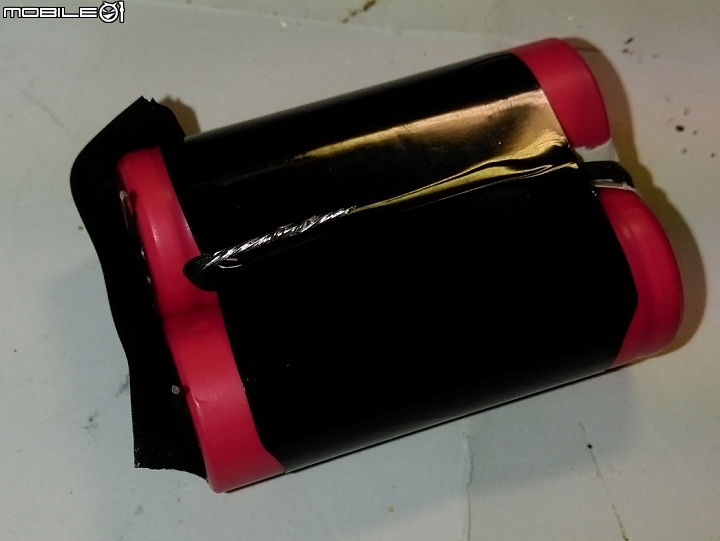

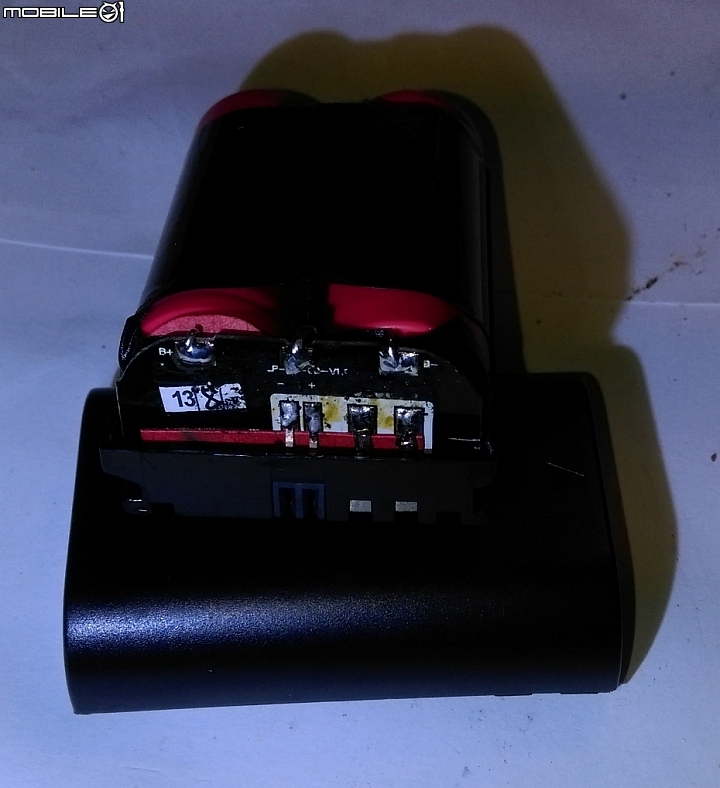

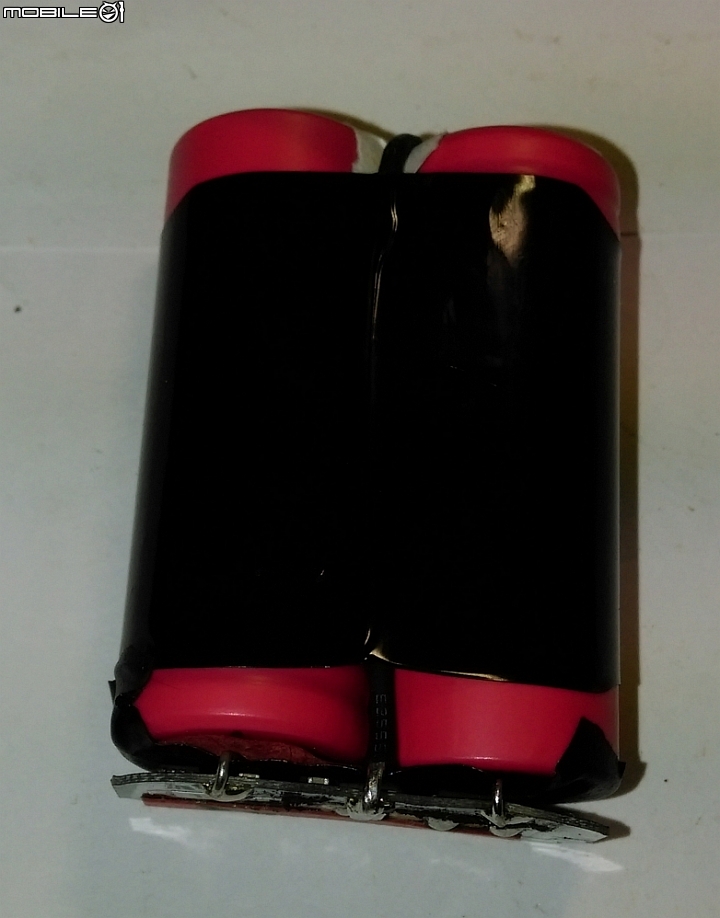

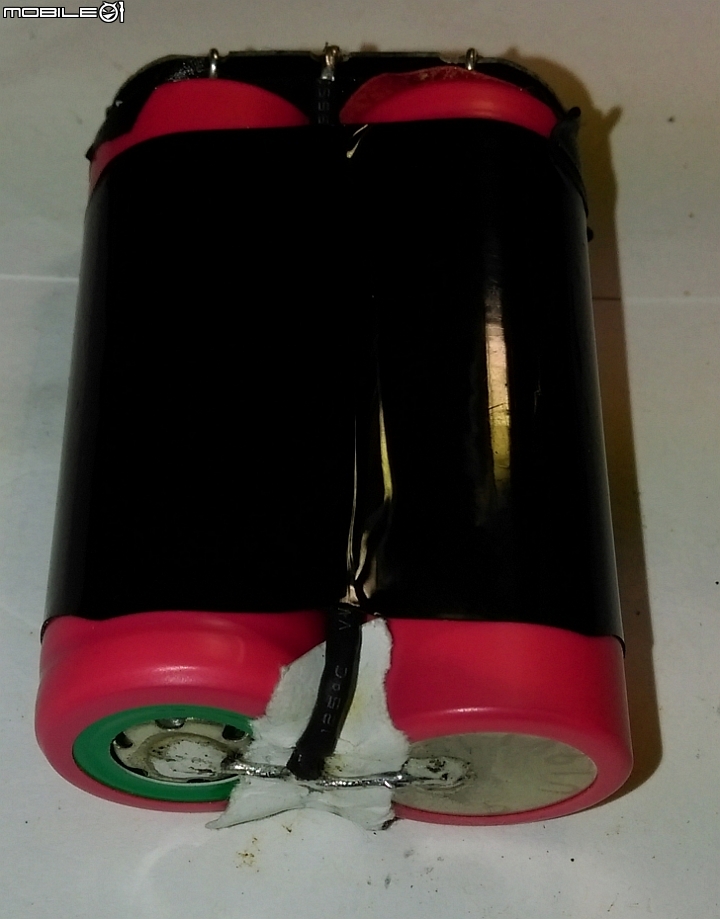

將新的 三洋 18500 1700mA 電池芯焊接完成後的樣子

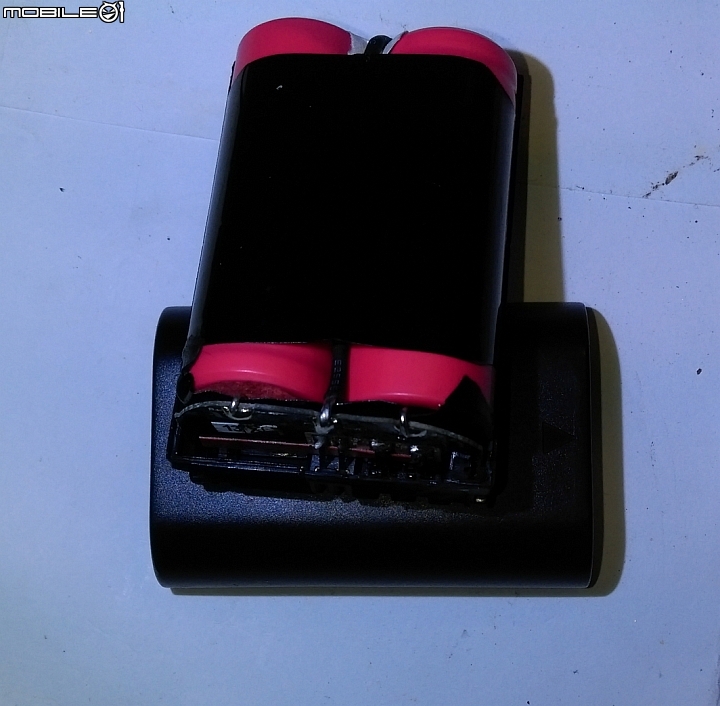

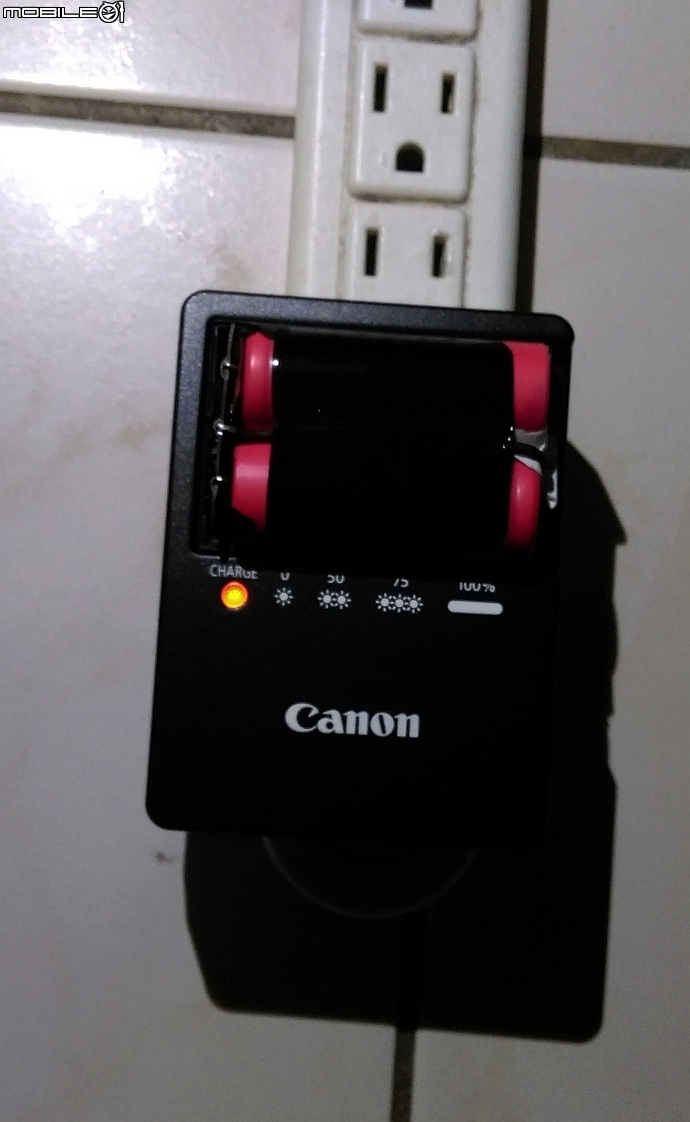

放到充電器可正常充電


最後只要將邊邊用快乾黏起來即可

結論：
1. 更換電池芯後，在機器可開機正常使用。
2. 更換後的電池芯，在充電器可正常充電。
