DIY_300元搞定DSLR拍片的遮光斗與承架系統

ken21956

ken21956
個人積分：45分
文章編號：29494097

45分

樓主

2011-07-23 18:00

用DSLR拍片最大的困擾是Canon無法自動對焦,但是手動對焦時一直盯那個3吋螢幕又搞得眼睛幾乎脫窗…
所以就花3K買一個7吋的車用螢幕，為了固定螢幕與相機只有作一個承架。
既然頭洗下去就連遮光斗,螢幕遮光罩一起動手。

承架遮光斗的材料費用大概是
4尺 5/8’’ 浴室白鐵管=120.-
毛巾架2組=54.-
小五金=30.-
黑絨紙=50.-
199買的萬用盒=45.-
遮光斗旗板+螢幕遮光罩(廣告公司回收的波浪板)=0
固定承架之鐵板(廢機殼切片)=0

DIY_300元搞定DSLR拍片的遮光斗與承架系統

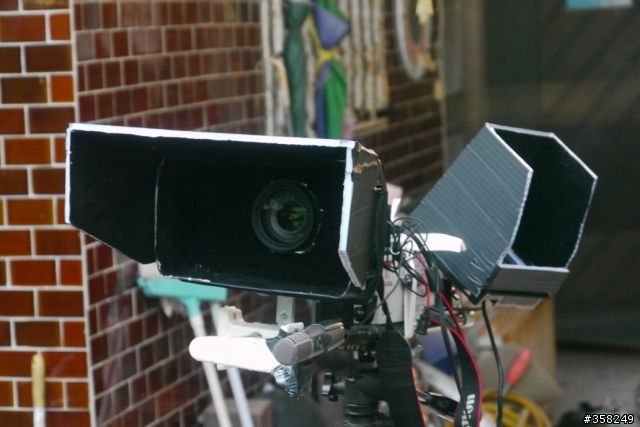

↑承架外觀

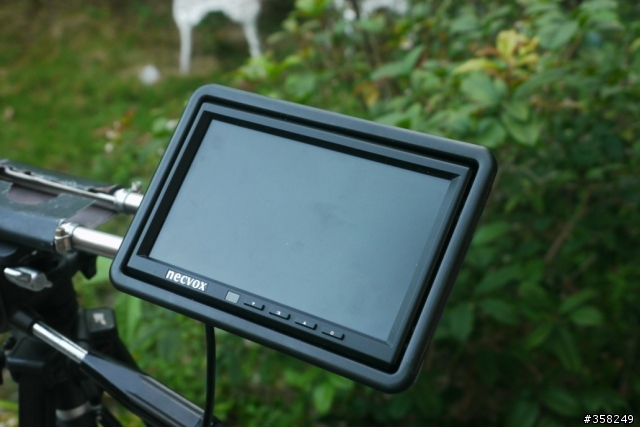

↑車用螢幕

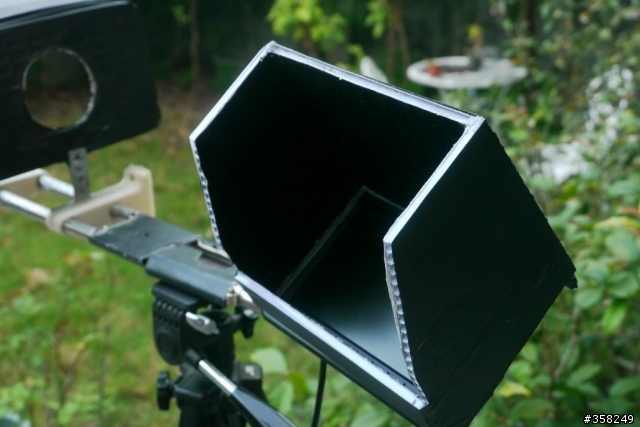

↑車用螢幕套上遮光罩
DIY_300元搞定DSLR拍片的遮光斗與承架系統

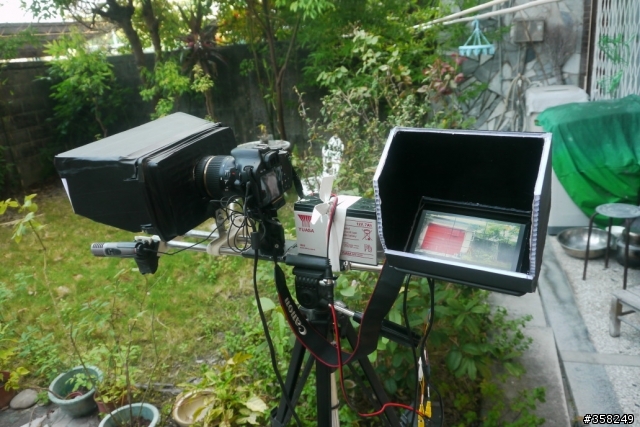

↑拍攝時用7吋螢幕，左手對焦，右手控制三腳架把手
DIY_300元搞定DSLR拍片的遮光斗與承架系統

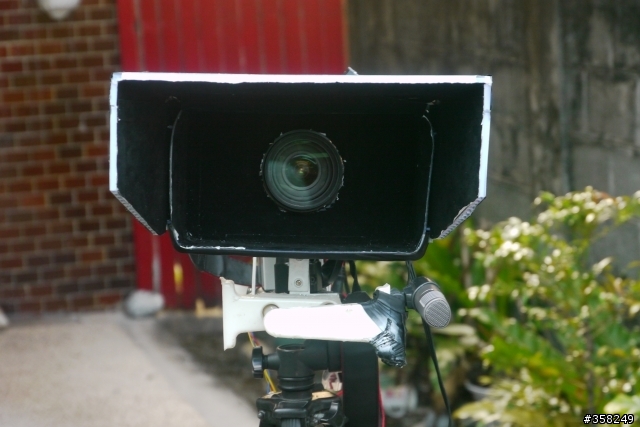

↑正面

遮光斗

2011-07-23 18:00 發佈

文章關鍵字承架系統 DSLR 遮光鬥 300元 300

爵色名怜

爵色名怜
個人積分：11分
文章編號：29494917

11分

2樓

2011-07-23 19:10

整體搭起來真是壯觀
DIY無價嚕

james741211

james741211
個人積分：142分
文章編號：29496074

142分

3樓

2011-07-23 20:46

1.用瓦楞板(波浪板)，應該選黑色的就不用貼了。
2.我不知道這顆鏡頭的焦段，這個大小看起來廣角端可能會遮到。
3.承架系統應考慮能上肩的姿勢會更貼近單眼的輕巧優勢，可以參考市售品的設計。
3.7吋的車用螢幕接上AV轉接，廣角端合焦還是非常困難，因為解析度降低了，螢幕雖變大但顆粒也變大了，且沒有合焦指示
4.螢幕如果對你真的合用的話12V的可以用SONY系列的攝影機厘電池，可減輕非常多重量。

建議你網路搜尋一下，有非常多此方面的資訊及試做影片

DIY無價.....

james741211

james741211
個人積分：142分
文章編號：29496094

142分

4樓

2011-07-23 20:47

另外補充:腳架要選油壓雲台的....

DIY讚啦

ken21956

ken21956
個人積分：45分
文章編號：29497590

45分

樓主

2011-07-23 22:21

james741211 wrote:
1.用瓦楞板(波浪板...(恕刪)

貼黑絨紙吸光(不反光)

ken21956

ken21956
個人積分：45分
文章編號：29497969

45分

樓主

2011-07-23 22:39

james741211 wrote:
2.我不知道這顆鏡頭的焦段，這個大小看起來廣角端可能會遮到。
3.承架系統應考慮能上肩的姿勢會更貼近單眼的輕巧優勢，可以參考市售品的設計。
3.7吋的車用螢幕接上AV轉接，廣角端合焦還是非常困難，因為解析度降低了，螢幕雖變大但顆粒也變大了，且沒有合焦指示
4.螢幕如果對你真的合用的話12V的可以用SONY系列的攝影機厘電池，可減輕非常多重量。

謝謝指教!
2.旗板角度已跟據鏡頭廣角端實際套上後調整。
3.原先有設計後方有肩架功能,螢幕則架在相機上方，但重心不穩(功力不夠;三腳架.承架,相機的聯結作不出呈一線,只作成三腳架.承架聯結後;相機雲台在前方...)
4.成本考量,一般12V-7ah電池500元;鋰電池貴很多??

brianunsher

brianunsher
個人積分：10分
文章編號：29499950

10分

7樓

2011-07-23 23:59

真的超棒欸!
向小弟這種笨蛋只能用買的><而且還要調整很久
給大大一個贊!
