Konica AR 50mm F1.4老鏡改EOS接環(已補完)

自從把Konica AR 50mm F1.4改接到Olympus E-510後，

因為是借的相機，所以一直想把AR鏡也改接到慣用的Canon DSLR上，

請見老鏡復活-Olympus E-510與Konica HEXANON AR 50mm F1.4的相會

上網做了不少功課，查到了兩篇文章，

不誇張AR鏡全世界只有這兩篇改EOS的文章，當然鏡頭版本也不同，

Konica Hexanon AR 57mm F1.2 on EOS (300D) 和 Canon EOS + KONICA AR 50 1.4 ，

也查到了AR接環因為後焦較EOS接環短了3.65mm，這是很長的一段差距，

因此很少有人可以改成功，所以，我打算還是交給高手來做，

上網找了很有名的巨眼之門，但高手也沒把握可以改好，

這時DIY之神又在不時的對我發功，手癢之下就自已把它拆了，沒想到問題不斷，

改到可以用花了三個月以上，接下來從已拆AR接環部份開始，前面的步驟請見舊文。



把上面所有看的到的螺絲、彈簧、鋼珠全部拿下，左方銅鉤是最小光圈鎖，

右方銅鉤是光圈調整及限制，左右兩個螺絲拆下後有彈簧及鋼珠是全格光圈及半格光圈卡榫，





再拆下兩顆對焦環與鏡心連動桿上的螺絲後，就可以拆下鏡心及對焦環，



想自已拆還有一個原因是想清掉鏡頭內部的霉，在鏡頭內部的前後端各有一個，

照片中先看到的是後鏡組的霉，拆下來清潔，是轉環式的，旋轉就下來了，







把整個鏡心拆下來的樣子，



拆到現在的所有配件，分別是前環及銘環、對焦模組、前鏡頭組、光圈模組、後鏡模組，



前鏡模組也有發霉，一樣也清除掉，



為什麼要拆，除了除霉之外，就是因為要把光圈環拆下來磨短才能縮短鏡後距，

在磨光圈環時，發現原本打算磨掉3mm是做不到的，因為內部的銅鉤和螺絲都有高度，

這個部份等一下再來仔細聊，先看一下EOS接環的處理方式，

首先我買的接環是M42螺紋鏡轉EOS接環，因為市面上沒有AR轉接環，

既然AR鏡可以當成M42鏡裝在Olympus OM接環上，應該也可以同樣方式處理，



這個簡單的理論當然是完全錯誤，因為M42是螺紋，所以和AR接環完全不同，

所以必須把M42螺紋車掉，並且鑽孔讓原本的螺絲可以鎖在光圈環上，

這個螺絲孔可難鑽了，因為螺絲上面有個角度，看AR接環的螺絲孔就知，

還好之前買的刻磨機傢絲夠多，順利的鑽好，



在測試的時後發現，如果我把這個EOS接環的外徑磨小，

就可以像原本的AR接環一樣塞進鏡頭中，整體性比較高，在對過EOS的卡榫後，

就把外徑磨小，磨銅環超辛苦，花掉了我一整週的時間，整個接環的處理就用掉一個月，



在鎖上時又發現對焦環的上部比較突，只好連對焦環上的光圈連動裝制也拆下，

這個部份是六個鋼珠組成的類似軸承裝制，易拆難裝，真的被整到了，







拆到目前的所有裝制，有嚇人~~~~



還要再拆下去，滾珠的光圈連動軸承，



磨完後裝回，



裝完後的測試照發現只能對焦到3公尺，加上焦距是50mm*1.6=80mm，

要使用非常困難，這時正好有外拍活動，來不及再改就上了，

預定磨掉的3mm，因為AR環本身就是內檻式的，所以實際上比看到的磨的少多了，

雖然看到的約磨掉2mm，但其實只有1.5mm左右，和3.65mm差距還很大，

以下是測試照…













===================================================

因為無法對焦到無限遠，所以還要再改造下去，

因為光圈環已經沒有磨短的空間了，所以要從對焦環下手，

直接把對焦的兩組螺環磨短，讓鏡心可以整組往後移，即下圖中藍色及紅色部份，





在磨短的同時也遇到不少問題，像是對焦環上的光圈連動裝制，因為鏡心向後移了，

所以向鏡頭前端的部份用不上了，可是會卡到光圈模組，必須磨短，如上圖綠色部份，

而向相機部份不夠長，只好想法子加長，因為手上沒有東西可以使用，

我就拿手邊可取得的長尾夾來加長，如下圖，





但測試後發現硬度不足，只好再拿癈光碟片，切磨成想要的形狀，再用AB膠黏上，



之前在磨及測的時候，已經把牛油都清掉，使用上會太鬆，所以重新上牛油組回，



測試時光圈值因為沒有電子訊號，所以光圈都是00，測光上很不方便，

在網路上已經有人破解EOS的電子訊號，所以可以買到F1.4光圈的電子合焦晶片，

這個合焦晶片可以在使用中，如果有手動對到焦就出現電子鏡的合焦資訊，並且可調光圈值，非常方便，

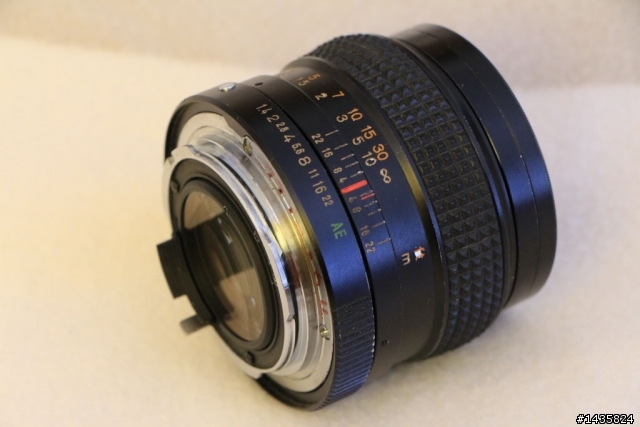

組回後合照和Canon DSLR合照，



合焦的測試如下，可以看到有紅點亮起，並且合焦的綠色點也出現了，



實際照的時候確實有對到焦，這支鏡的特色就是F1.4時會有柔焦效果，測試照請見舊文，

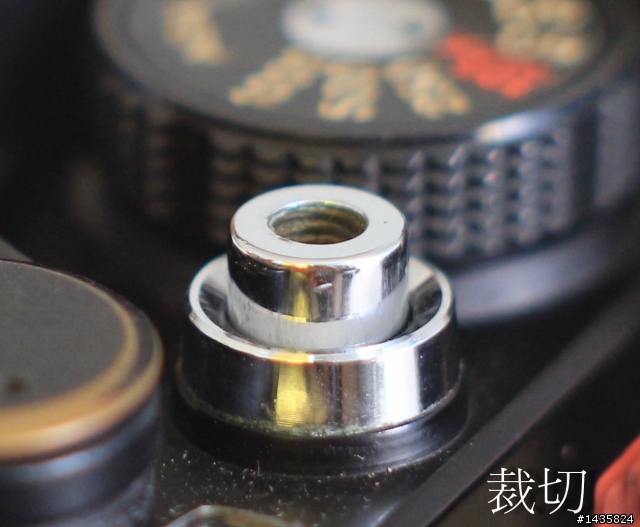

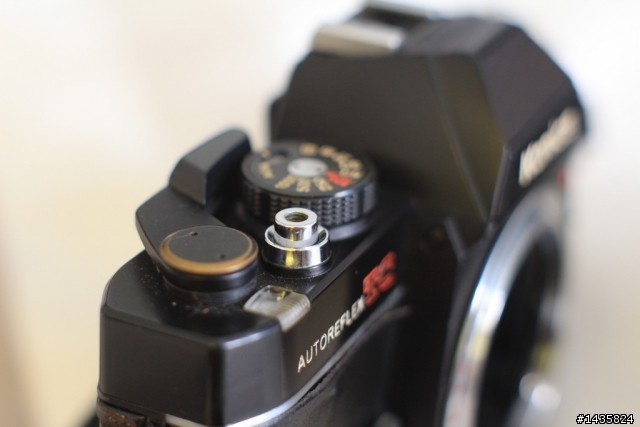

附上改完的測試照，



















目前實際上還是無法完全對焦到無限遠，大約只到10mm內，風景照是不成的，

但我目前想的到可以磨的可以說是磨到盡了，還有幾招都有點麻煩，

包含重磨EOS環，把環面磨薄，把剩下的0.5mm鏡後距再壓縮出來，

我想這是以後有空的工作了，目前當80mm的人像鏡是有餘了。
