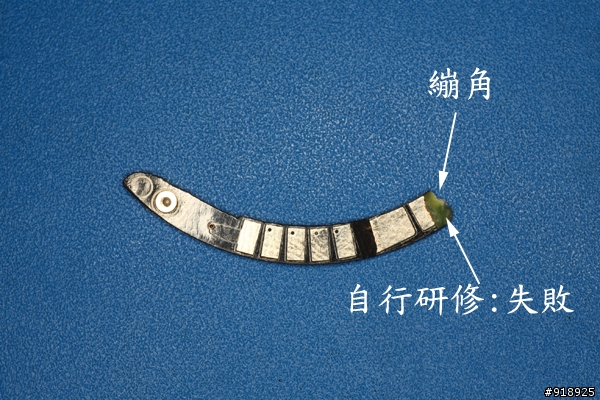

週一取得第六版晶片後,原想等週末假日好好試試具有32級調焦功能,不料在手上只存活短短3天壽命,昨天要在接上機身時,發現晶片前端繃裂,造成測邊3顆接點無法卡上;照片上的傷痕是試著想搶救回來所造成的傷痕!
只能將這短短3天摸索的心得寫上,希望能對想使用第六版晶片的同好有所幫助!
1.晶片粘合
以下是carex兄提供晶片黏合資料,對像我一樣是黏貼晶片菜鳥的人幫助非常大.
• 先單獨將轉接環(不裝鏡頭)卡上機身接口, 對準機身電子接點(左5右3)以油性筆在轉接環內側點上左邊5個電子接點的中間接點記號
• 將合焦晶片對準左邊的5個電子接點, 將合焦晶片卡入接環與機身電子接點中, 如縫隙太小無法卡入的話，則需修改轉接環(新版的合焦晶片大多已無需修改接環)
• 開機查看機身LCD是否顯示1.2光圈值, 如顯示0.0表示電子接點未對準
• 以油性筆在轉接環標示合焦晶片兩端的位置
• 從機身取下轉接環
• 以雙面膠帶黏貼晶片至轉接環, 晶片的左5接點的中間接點對準之前所做的中間電子接點記號, 固定好後將轉接環卡上機身, 再次確認光圈值是否為1.2
• 要永久固定晶片需用AB膠或其他可黏金屬膠黏貼固定, 只用雙面膠亦可暫時使用一段時間

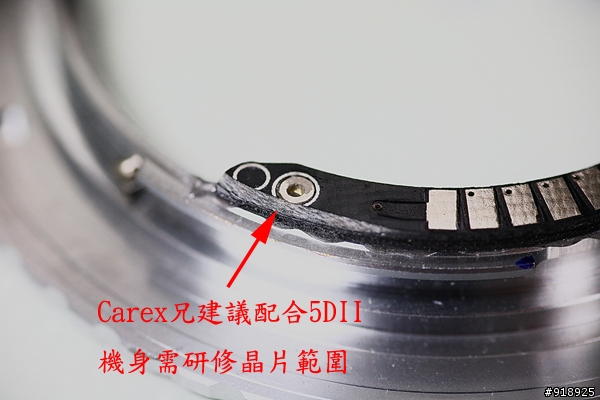

特別要提出的是carex兄特別提醒使用在5DII時需研修晶片邊緣(如下圖);若需研修晶片外緣外觀就不好看了,試了一下找到一個方法大概能解決這個問題,
發生原因:

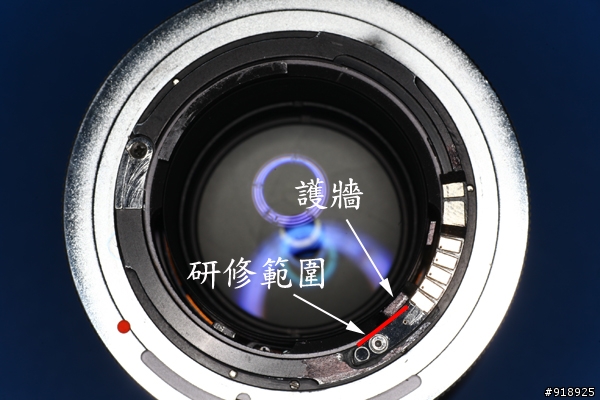

接環裝上鏡頭後,可以看出在研修部位的內側有鏡頭光圈聯桿護牆;為了確保鏡頭在拆裝接環時,這個護牆不會干涉到晶片內側,因此晶片貼合時會為了閃護牆會稍微偏轉個小小角度,才會造成外側干涉需局部研修.
改善方式:

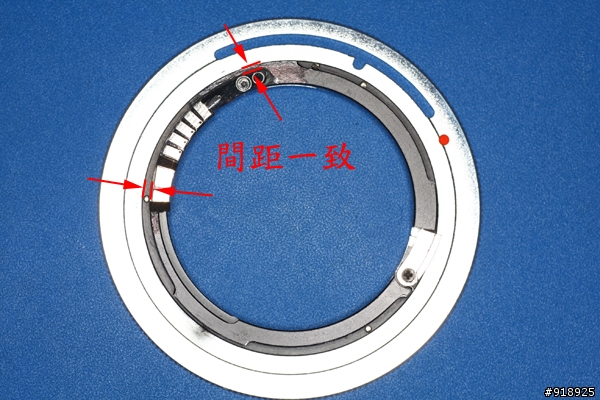

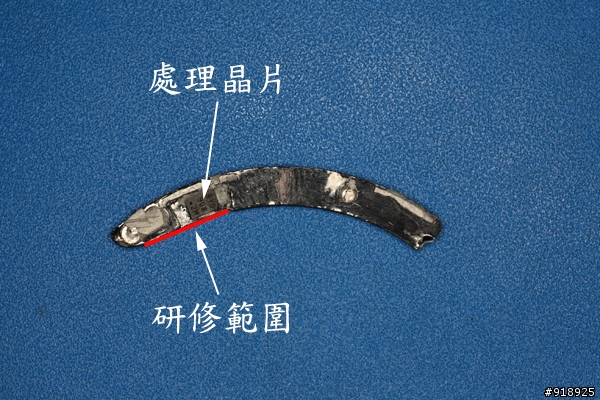

為了避免護牆干涉,建議先研修晶片內側,借第六版晶片說明,研修範圍只需修到與底部黏合的處理晶片邊緣即可;黏貼晶片不需偏轉角度,確保晶片與接環是同心圓型態接合,就可確保與5DII機身接合無任何干涉.
2.晶片編輯設定方式
除了第五版已有的可設定光圈與鏡頭焦距外,第六版晶片增加32級可調焦功能;只是第六版編輯設定方式與第五版不同;請參考以下聯接: http://emfphoto.com/forum/index.php?topic=5.0 與第五版設定比較,第六版設定更為複雜,光圈,鏡頭焦距,32級調焦三個編輯項目,各自獨立分開設定,每一種參數設定需按快門8~12次為了編輯設定將會增加快門空拍次數,尤其32級調焦需多次設定驗證才可能找到正確的參數,每調整一次需按快門9次;調整完畢快門空拍也許會近於百次也不一定;因此,第六版晶片在針對某顆鏡頭設定正確的三組參數後,使用者基於設定的複雜度,可能會將晶片當作專用晶片,不會在不同鏡頭上任意改變參數(至少我就是會這麼作).在無忌上爬文找第六版晶片設定相關問題時,有人提到這個晶片大量生產後價格會很便宜,希望這是真的!
3.32級(0-31)可調焦功能
第六版晶片提供者 landblink888 兄並未提供認何 32級可調焦功能 的技術資料,因此初次裝上晶片後,發現焦點後移;在試過0,15,31等數值還沒確定正確的參數;在無忌上爬文找到出廠的默認值是27,正打算重新歸於默認值,再利用逼近法找到正確的參數;不過現在晶片出問題,無法再進行測試!
4.配合5DII機身調焦
第六版晶片在5DII上能讀到的鏡頭資料,同第五版相同是1-65535mm,因此也無法利用5DII各別管理鏡頭微調焦,不過第六版晶片具有32級調焦功能,若設定晶片為各別鏡頭專用晶片,找出正確參數,也無需5DII的微調功能了.
landblink888 兄:是否還有晶片可供替換?
