[分享] 自製400D快門線

入手400D之後想要敗一條快門線
但是一條都要300~400元左右
靈機一動便上網查查是否有神人自製快門線
果然幸運的查到了線路圖

於是...開始了：

1. 線路圖

在一般的電子材料行都買的到這些東西
母接頭上的一些色塊是對應到公接頭上的位置
快門釋放和B快門接的位子一模一樣 只是B快門是用二段式開關 可以持續保持在通路狀態

2. 材料們


3. 量好位置就開始鑽洞了
這邊的心得是不要鑽的剛剛好，要預留一些大小，這樣在後面磨平的時候才不會弄太大
寧可慢慢用銼刀磨到理想大小，因為用鑽的在用尖嘴鉗剪完後，發現洞太大已經來不及了


4. 鑽好四個角後就用尖嘴鉗剪開


5. 剛剪好的洞，比較小。如第三點所說，要預留可能會犯錯的容錯空間


6. 用銼刀磨好的，看起來比較平整


7. 放上開關試看看


8. 同理，另一個開關也是一樣

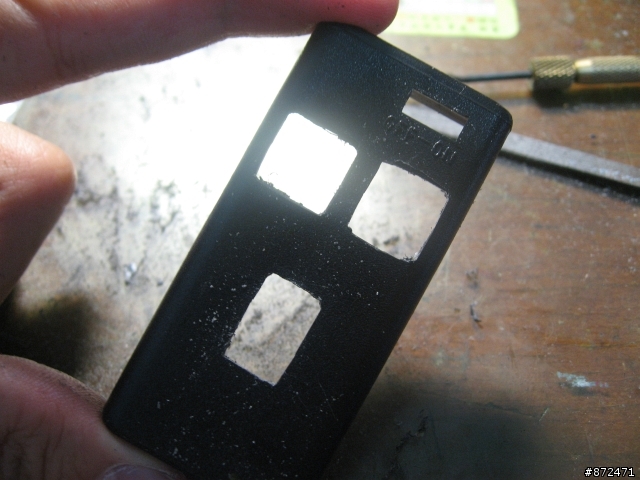

9. 第三個洞，看起來好像外星人

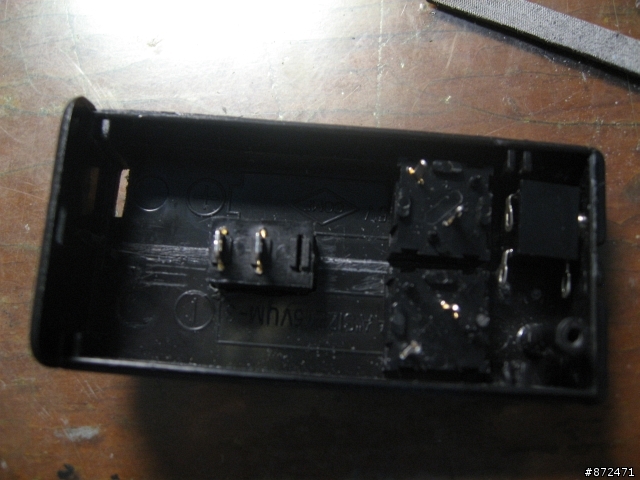

10. 三個開關都上去了


11. 在側面鑽一個洞，要放2.5"立體音源母接頭用的


12. 對照一下


13. 進去了


14. 水銀電池和LED燈
這是我自己加的，因為想要在B快門按下的時候能亮燈，當做是提醒用吧，用的LED是會閃爍的那種
所以這個電路並聯在B快門(二段式開關)上


15. 內部配置圖


16. 焊好的基本電路


17. 加上水銀電池和LED燈的


18. 擺上去囉


19. 用熱融膠固定


20. 把水銀電池蓋上去


21. 開B快門試LED


22. 真的會閃爍耶~~


23. 接上400D試試看



試驗的結果是可以正常運作
不過我的內建獨卡機讀不到sandisk Extreme III 4G 的 CF卡
用快門線拍的照片沒辦法PO上網
之前有一次放進去讀不到，拿回相機出現CF卡有問題，只好忍痛用相機Format
這次放進去還是讀不到，不過至少沒發生像上次的慘劇

等我換讀卡機，再PO成果照片...

總計材料費花了100多元，不過耗了一下午
如果有閒工夫的話可以試看看

DIY樂趣無窮!!!
