[分享] Tamron 70-300mm (Model A17) for Canon 全焦段微距改裝

這篇文章我在 DCView 也有發表了, 但 Tamron A17 全焦段改裝還沒有人發表過, 朋友建議我
這裏也要來發表, 以造福更多的人, 前幾天在 DCView 看到朱大已經將 A17 改裝完成並且要整
理後發表, 所以就忍不住先去買了 Tamron A17 , 但買了才三天, 就忍不住的拆開來看看, 因為
都沒有拆過鏡頭, 所以本來只想拆開來看看, 但一發不可收拾就把它給改了, 所以其實並不
太難改(比起 Sigma APO 來說), 只是第一天改完組回去時, 原本應該是 F4-5.6 的鏡頭竟然變
成了恆定 F5...., 而且除了300mm, 其他的焦段對焦都變的很慢, 第二天就再把它拆開來
看看,裝回去後就都完全正常了, 可能是變焦環的接頭在第一天裝的時候有點變型吧(這點
我就不是很確定, 只是因為有看到接點有幾支有點歪), 分享出來給大家參考看看, 有興趣的朋友
可以試試看, 不過改壞了不要來找我負責....。

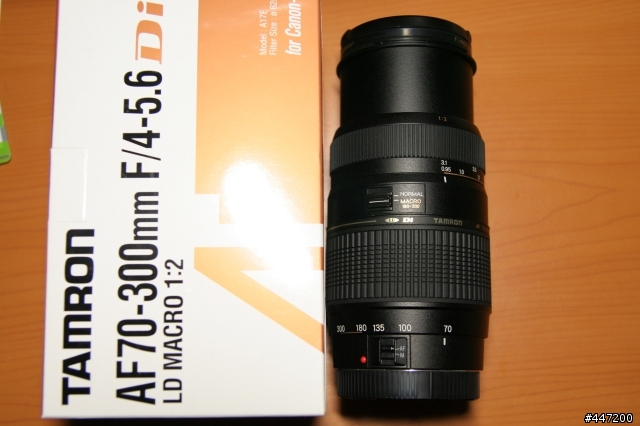

1.這是完成後的照片

先貼一張完成照

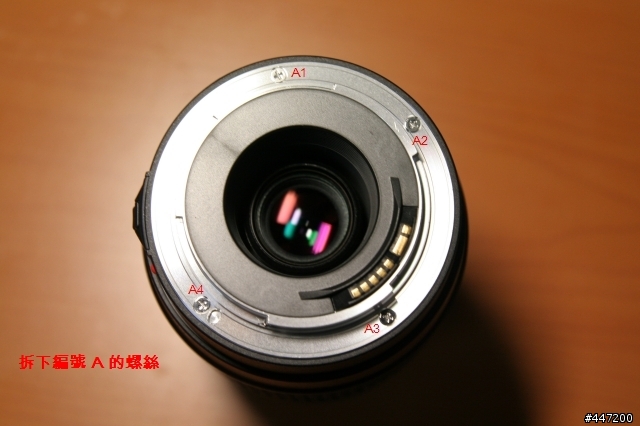

2.拆下 A 組的螺絲

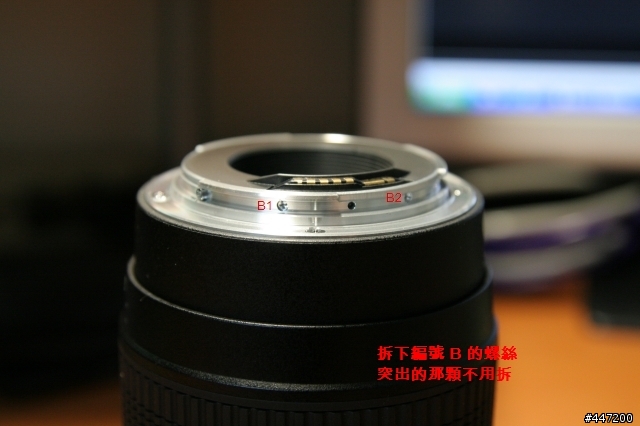

3.拆下 B 組的螺絲

突出的那顆不用拆

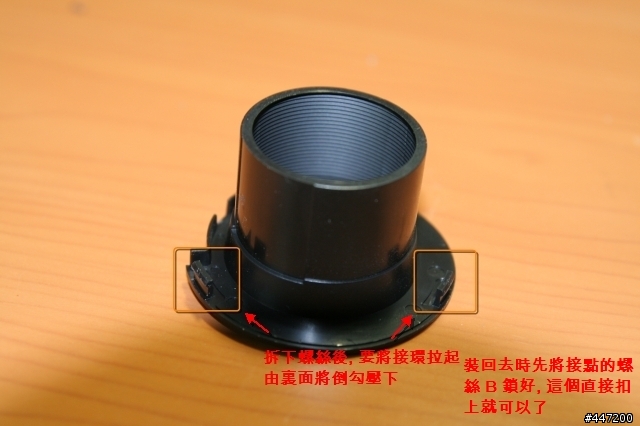

4.拆下卡住接點的環

這個黑色的環在拆的時候要時候要先將接環拉起一點(不要太大力, 裏面有軟排), 再以小一字起
子將黑色環內的倒勾壓下去一點

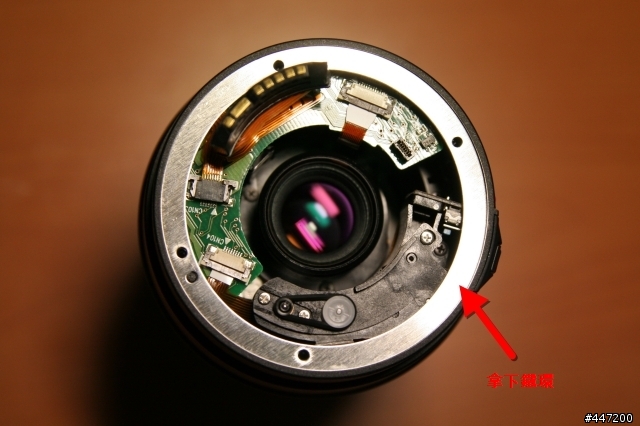

5.將鐵環取下來

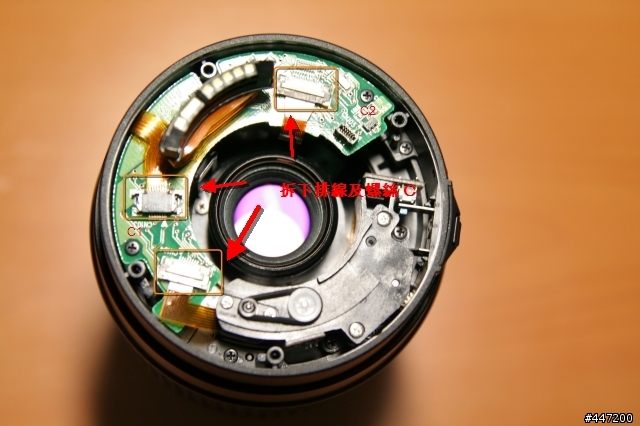

6.將電路板拆下

小心的將3條軟排線拆下來, 以及 C 組的螺絲

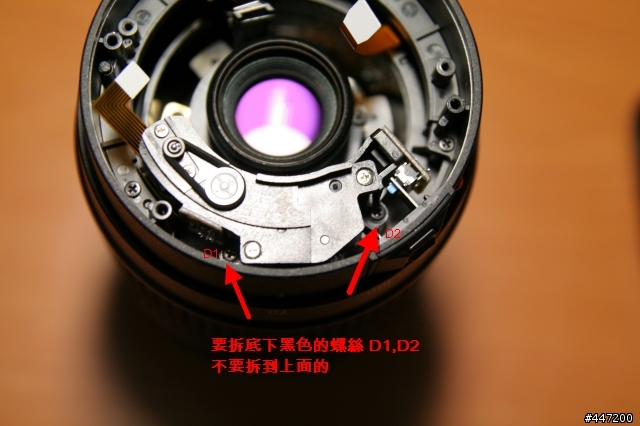

7.拆下 D 組的螺絲

D 組螺絲是固定齒輸組的, 注意不要拆到齒輪組上的螺絲, 不然裏面的齒輪會亂掉(我第二次拆
時就一不注意拆錯, 拆完後不要急著把齒輪組拿下來, 因為它和 AF/MF 控制環互相牽制
, 只要把它移開一點就好了

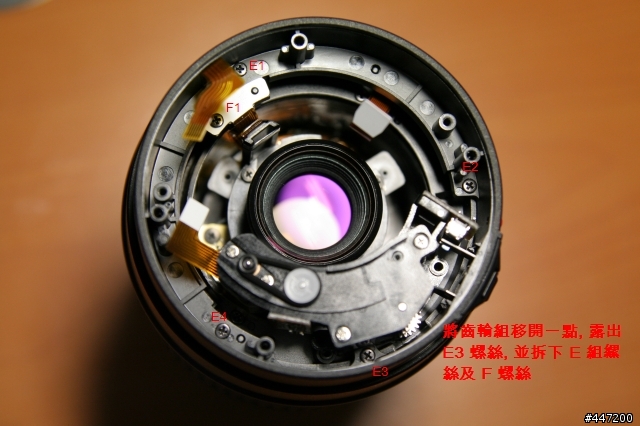

8.拆下 AF/MF 控制環

移開齒輸組後會露出 E3 的螺絲, 拆下 E 組螺絲和 F 組螺絲, 就可以輕鬆拿下 AF/MF 控制環

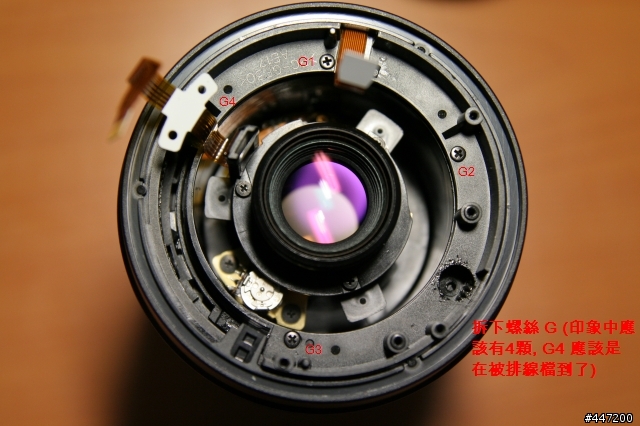

9.拆下變焦環

拆下 G 組螺絲, 稍微移動變焦環, 小心的拆下來, 不然裏面的接點歪掉就可能像我第一次一樣,
變焦環在裝回去時比較不好裝, 建議先看清楚原本的樣子再拆, 應該會有幫助, 我裝了二次後,
現在知道怎麼裝比較好裝, 但不太容易以圖片和文字說明清楚, 總之試試看一定可以裝的進去

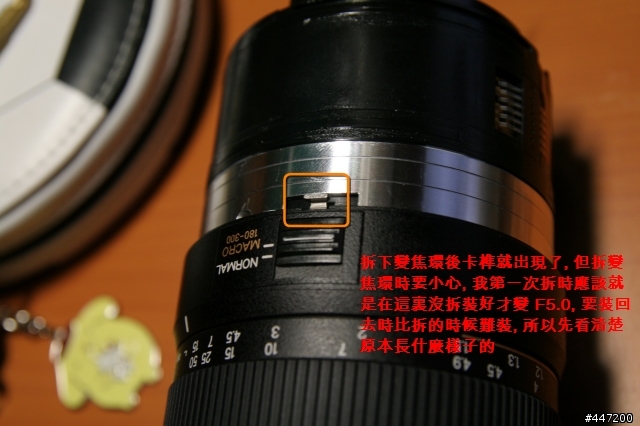

10.卡榫出現了

拆下變焦環後將開關切到 MACRO 就可以看到卡榫了, 這時候把斜口鉗拿出來, 不用客氣給它
剪下去

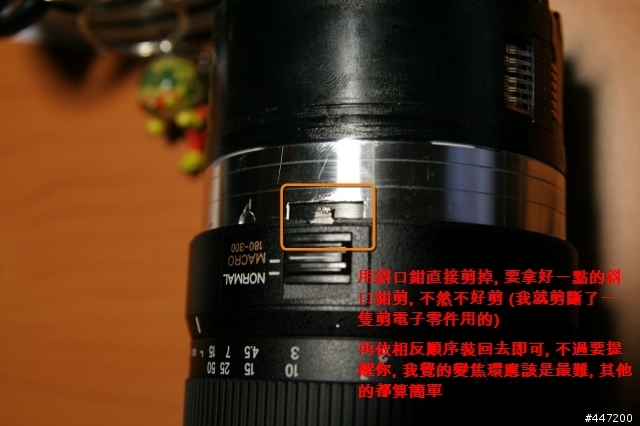

11.將卡榫剪掉

將卡榫剪掉後再依相反程序裝回去即可

12.70mm F4 macro 測試照片


13.70mm F8 macro 測試照片


14.300mm F5.6 macro 測試照片


15.300mm F8 macro 測試照片


16.70mm F4 macro 1:1 區部裁切照片


完成了, 希望大家也順利完成
