順便來讓大家看看
看圖吧
動手前先把電池拿掉,以免發生不幸
紅色是硬碟護板螺絲
藍色是光碟機固定螺絲
黃色是機殼固定螺絲,由於這次是要脫光光所以全拆了
拆掉硬碟護板後.右側有透明塑膠片,
輕輕向右上方拉起,再把SATA線拔掉就可以把硬碟拆下來了
如上圖所示位置以一字起向左推壓,
就可以把光碟機拆下來
翻正面,紅圈處二個凹槽,以指甲輕摳就可以拆下來

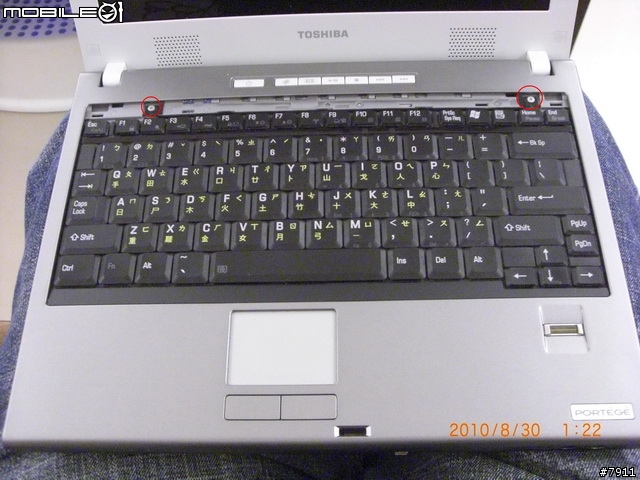

二顆鍵盤固定螺絲拆掉
掀起你的蓋頭來.
黃色機殼固定螺絲.藍色是記憶體護板螺絲.紅色是鍵盤排線護板螺絲
我們這裡藍色不拆,紅色黃色拆掉,排線拔起來
如果只是要加RAM,底部螺絲不用拆,
把鍵盤飾條摳起來,二顆鍵盤固定螺絲拆掉,記憶體護板螺絲拆掉打開就可以加了
大透明膠片撕開,指紋辨認和觸控板排線 拔掉
小透明膠片撕開,上方快捷鍵排線 拔掉
拆掉C殼,看到內臟了,紅圈是CPU風扇固定螺絲拆掉
風扇就可以拿起來了
排線拔掉,把線從線槽拿出來
螺絲拆掉,黑色倒L型的塑膠就可以拆掉

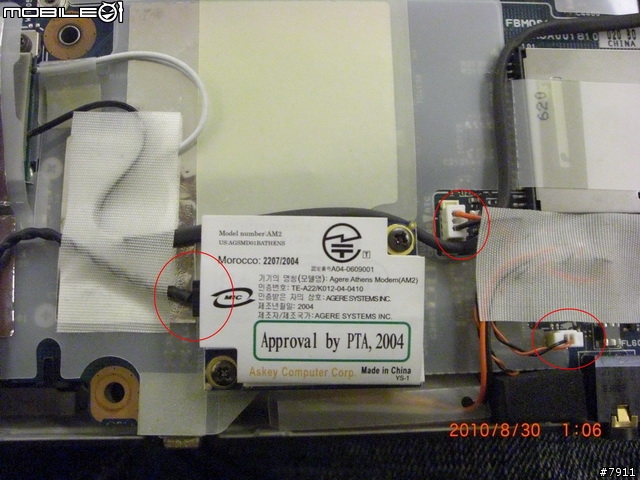

再來紅圈的三條線都拆掉
換右邊,螺絲拆掉.二條排線拔掉後
就可以把主機板,輕輕向左上移動拿起來了
翻面來一張
三顆螺絲就可以換CPU了
