礙於這台NB還沒有上市,故無法做外觀分享,外觀僅參考PR200,這次僅做硬體部分介紹
機器上共有3個 USB , 1個HDMI輸出 , 1個D-SUB輸出 , 1個RJ11 , 1個RJ-45(10/100/1000M) 及MMC/SD/MS 讀卡機 , 1個PCI EXPRESS CARD 插槽
主機板上的北橋 : Intel GM45 AC82GM45
![[分享] MSI PR201 , MS-1223 硬體簡略測試 ( Montevina Centrino 2 )](http://attach.mobile01.com/attach/200807/mobile01-a1e352d249a0d03eec194ab216bff6bc.jpg)
主機板上的南橋 : Intel ICH9-M AF82801IBM
![[分享] MSI PR201 , MS-1223 硬體簡略測試 ( Montevina Centrino 2 )](http://attach.mobile01.com/attach/200807/mobile01-cd0d760d6f04193878806b78082ad306.jpg)
主機板上的ODD採SATA介面
![[分享] MSI PR201 , MS-1223 硬體簡略測試 ( Montevina Centrino 2 )](http://attach.mobile01.com/attach/200807/mobile01-78fbd6aa6922a0ae5010b163069141a5.jpg)

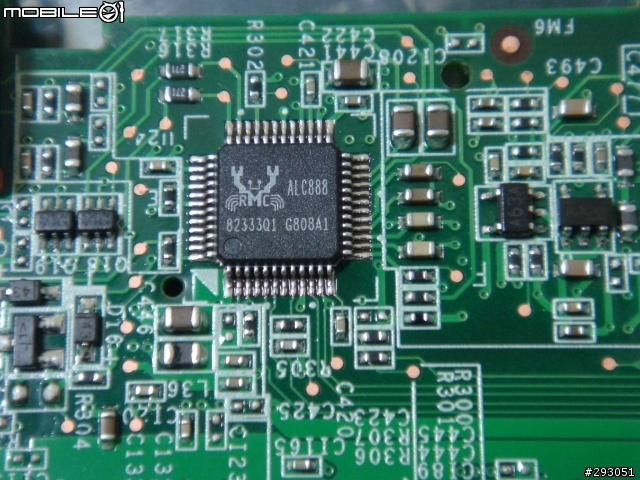

音效晶片 : Realtek ALC888
![[分享] MSI PR201 , MS-1223 硬體簡略測試 ( Montevina Centrino 2 )](http://attach.mobile01.com/attach/200807/mobile01-e04f2672ce6feb0dc3defd2d6c46e8da.jpg)
ODD : SONY NEC Optiarc AD-7560S
![[分享] MSI PR201 , MS-1223 硬體簡略測試 ( Montevina Centrino 2 )](http://attach.mobile01.com/attach/200807/mobile01-4fbc45f49984c9d9e0ec89728c0e45a3.jpg)
ODD SATA 介面
![[分享] MSI PR201 , MS-1223 硬體簡略測試 ( Montevina Centrino 2 )](http://attach.mobile01.com/attach/200807/mobile01-0db14dc4b062efd916d38f1dbf13ede8.jpg)

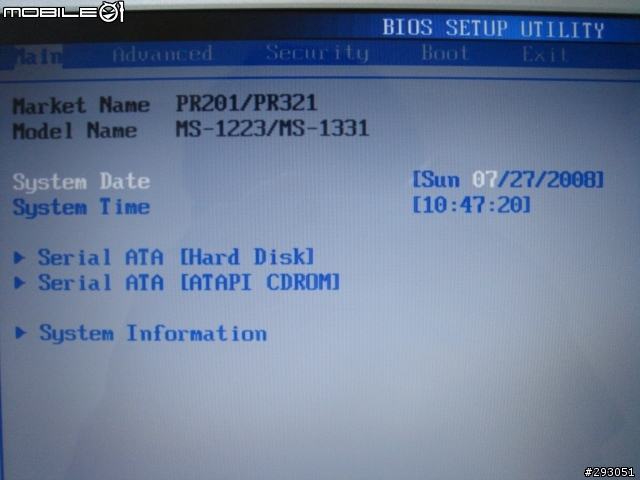

開機 BIOS 畫面
![[分享] MSI PR201 , MS-1223 硬體簡略測試 ( Montevina Centrino 2 )](http://attach.mobile01.com/attach/200807/mobile01-09fca3aca6590bf7eb1b31f2a42423f6.jpg)
BIOS畫面 : BIOS版本及規格明細 ,記憶體採2條2G
![[分享] MSI PR201 , MS-1223 硬體簡略測試 ( Montevina Centrino 2 )](http://attach.mobile01.com/attach/200807/mobile01-b42a2cffc839c9864a4959127879a4e1.jpg)
BIOS畫面 : 支援AHCI 功能
![[分享] MSI PR201 , MS-1223 硬體簡略測試 ( Montevina Centrino 2 )](http://attach.mobile01.com/attach/200807/mobile01-4c8d37aab80335b7dc7836ac5fe71970.jpg)
BIOS 畫面 : 支援HDCP 功能
![[分享] MSI PR201 , MS-1223 硬體簡略測試 ( Montevina Centrino 2 )](http://attach.mobile01.com/attach/200807/mobile01-dd4ba77a3f99726395e2499d35b51260.jpg)

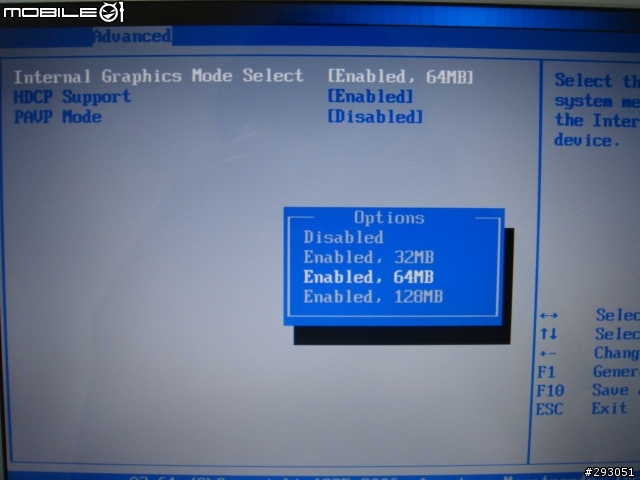

BIOS 畫面 : 調整IGD記憶體大小
![[分享] MSI PR201 , MS-1223 硬體簡略測試 ( Montevina Centrino 2 )](http://attach.mobile01.com/attach/200807/mobile01-2715e171caf69f039ece7e7e0e62544a.jpg)
CPU : 這次測試的CPU Intel Core 2 Duo T9600 2.8GHz/L2 6M/1066MHz FSB
![[分享] MSI PR201 , MS-1223 硬體簡略測試 ( Montevina Centrino 2 )](http://attach.mobile01.com/attach/200807/mobile01-37a02abdac6d5f158ac9f1dcd2f09a76.jpg)

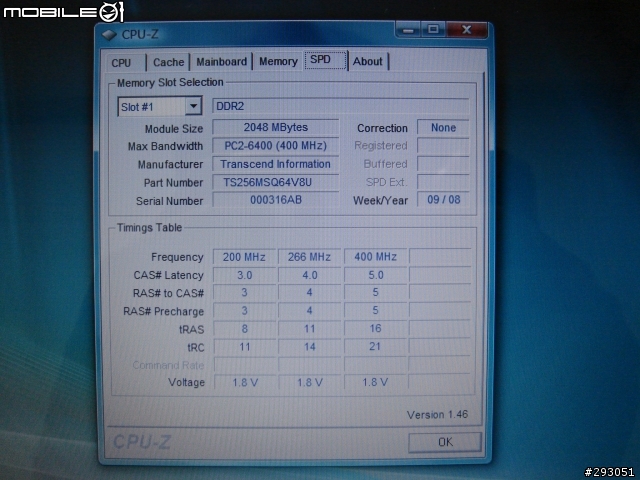

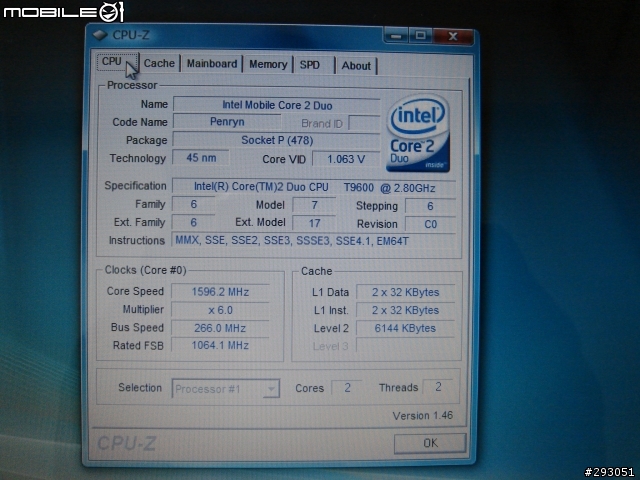

VISTA 下 CPU-Z 畫面
![[分享] MSI PR201 , MS-1223 硬體簡略測試 ( Montevina Centrino 2 )](http://attach.mobile01.com/attach/200807/mobile01-c8754cdbf3cf6f403e4c713ac1b47174.jpg)
![[分享] MSI PR201 , MS-1223 硬體簡略測試 ( Montevina Centrino 2 )](http://attach.mobile01.com/attach/200807/mobile01-9db0caa2be8e55788f2445dfe1fd0200.jpg)
![[分享] MSI PR201 , MS-1223 硬體簡略測試 ( Montevina Centrino 2 )](http://attach.mobile01.com/attach/200807/mobile01-ebe70848a4562cfec5f05aad93916d86.jpg)
![[分享] MSI PR201 , MS-1223 硬體簡略測試 ( Montevina Centrino 2 )](http://attach.mobile01.com/attach/200807/mobile01-6d31e398ae2b29eadc2fe0e504168c5f.jpg)
![[分享] MSI PR201 , MS-1223 硬體簡略測試 ( Montevina Centrino 2 )](http://attach.mobile01.com/attach/200807/mobile01-e0a0ae73d8cd2fb9e45dd5ef4275575b.jpg)
CPUMARK 分數 , 連續測試5次的分數都在416正負 3分上下
![[分享] MSI PR201 , MS-1223 硬體簡略測試 ( Montevina Centrino 2 )](http://attach.mobile01.com/attach/200807/mobile01-dd0b8efdf509803cadac3019df2aa8f0.jpg)
3DMARK 2003分數 ,已預設值去測試,解析度更改成1280*800
![[分享] MSI PR201 , MS-1223 硬體簡略測試 ( Montevina Centrino 2 )](http://attach.mobile01.com/attach/200807/mobile01-09ab88b065a6b37b8e23aadfa045c222.jpg)
電池待機時間 (採用 8Cell 4400 mAh) , 以省電模式,CPU速度降至1.5G,時間可長達近7小時
![[分享] MSI PR201 , MS-1223 硬體簡略測試 ( Montevina Centrino 2 )](http://attach.mobile01.com/attach/200807/mobile01-cc35aa4ca9e9ccc04bf74d256f3e2923.jpg)
VISTA有開啟南橋AHCI功能
![[分享] MSI PR201 , MS-1223 硬體簡略測試 ( Montevina Centrino 2 )](http://attach.mobile01.com/attach/200807/mobile01-042d3b8af9cd052e03576c0f44d8314f.jpg)

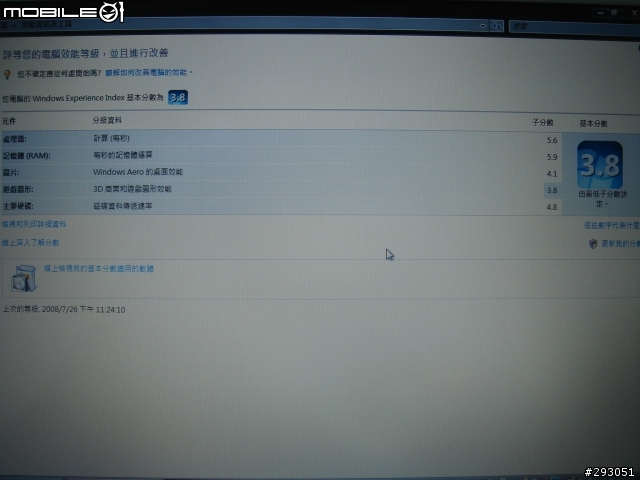

VISTA 分數 (記憶體採用2支 2G DDR2 800,硬碟為5400轉80G)
![[分享] MSI PR201 , MS-1223 硬體簡略測試 ( Montevina Centrino 2 )](http://attach.mobile01.com/attach/200807/mobile01-16d6c3d7e8f2bbda93aa55081da8ed2d.jpg)
