微星GS70 2PE Stealth Pro拆彈記

朋友有一部MSI微星的GS70 2PE Stealth Pro電競筆電,因為內部電池膨脹導致外殼變形且無法開機,所以就提供給在下進行研究

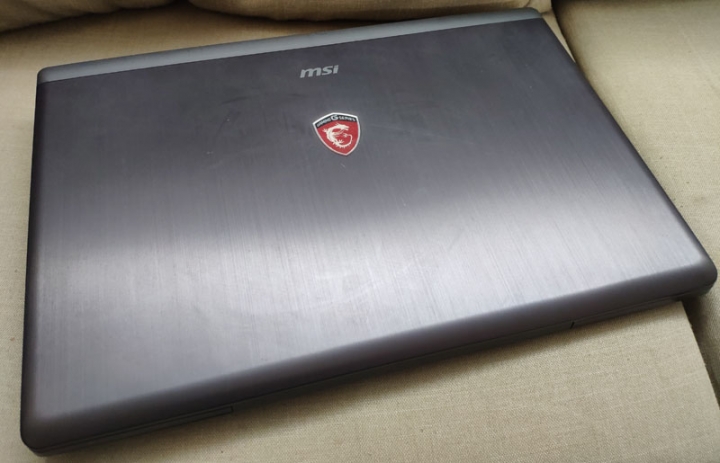

收到筆電時,從正面似乎看不出有明顯異常

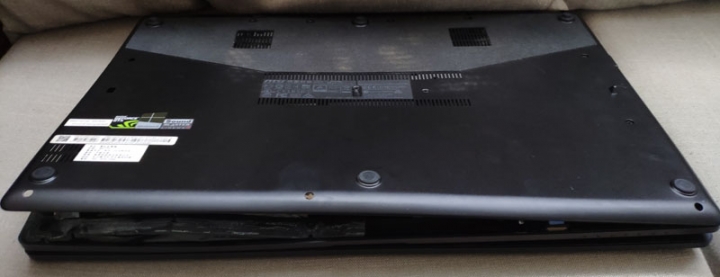

但翻過來就可以看到背後的D殼(金屬背蓋)被硬生生撐起來

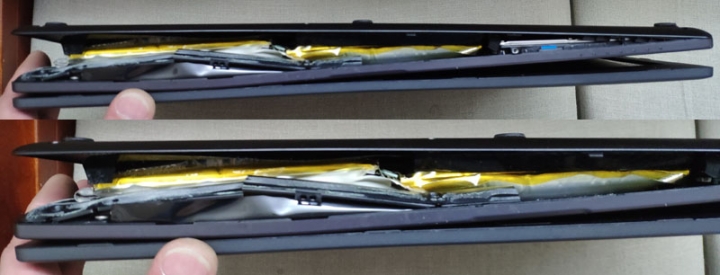

從側面看,內部電池已嚴重膨脹,把電池安裝位置的C殼(鍵盤/觸控板外殼)與D殼撐開,但是這部筆電的D殼比C殼堅硬,所以從側面看時,C殼變形比較明顯,同時D殼螺絲孔的內嵌塑膠件也被拉扯斷裂

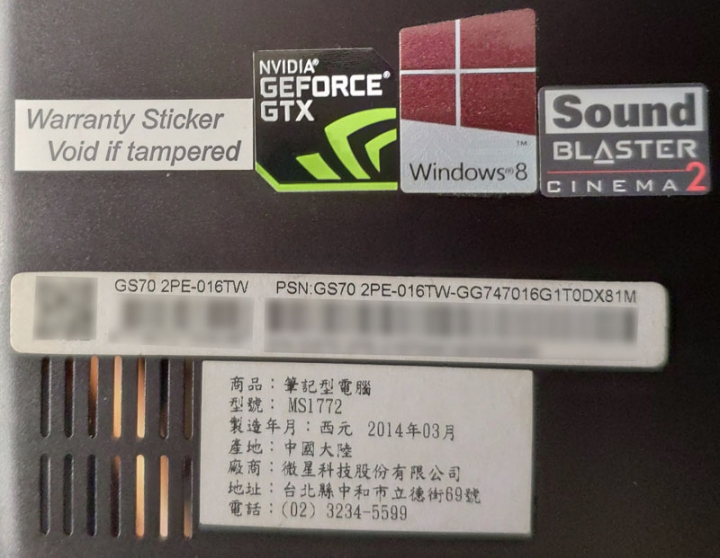

D殼左下的型號條碼,也因為D殼左下的螺絲孔塑膠件已經斷裂,所以不用動防拆標籤(左上)就可以拆下D殼

因為C/D殼之間仍有不少螺絲固定住,所以鬆開螺絲時,因蓄積的彈力釋放而使D殼瞬間彈開

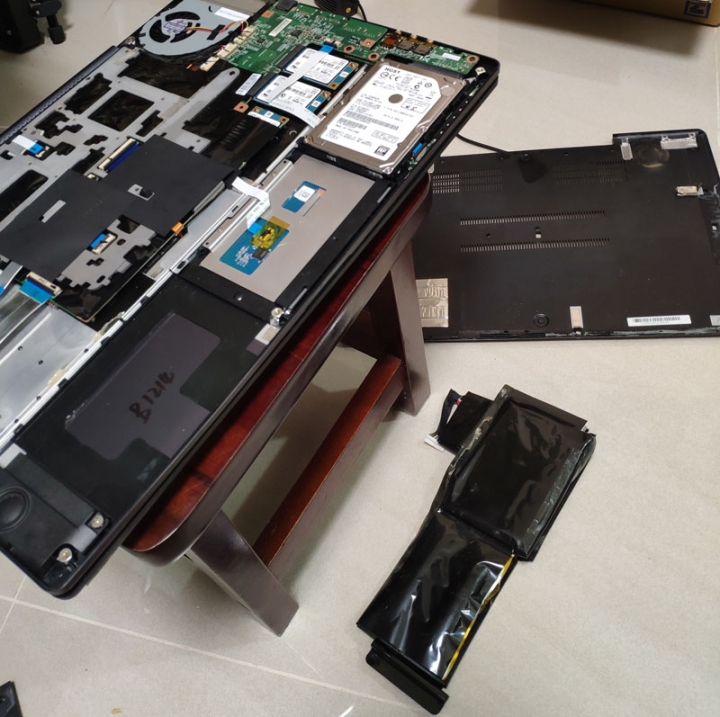

移除電池組,電池組似乎是直接放上去,而無明顯的固定機制

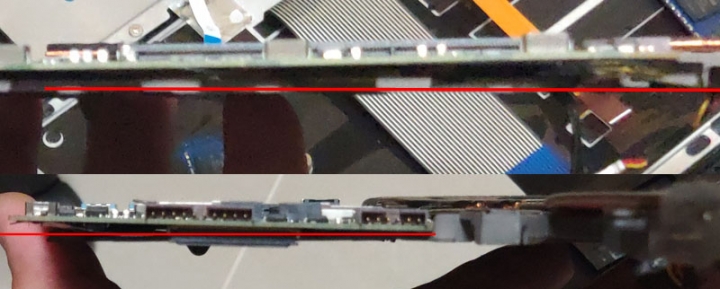

但是因為電池膨脹造成C殼明顯變形,靠近電池位置的主機板剛好又有螺絲固定在C殼上,所以出現明顯板彎現象

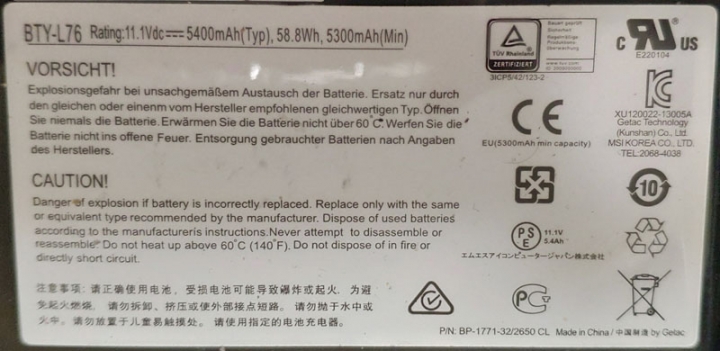

電池組上的貼紙,此電池為11.1V、5400mAh(typ)/5300mAh(min)、58.8Wh,製造商為Getac神基科技,產地為中國

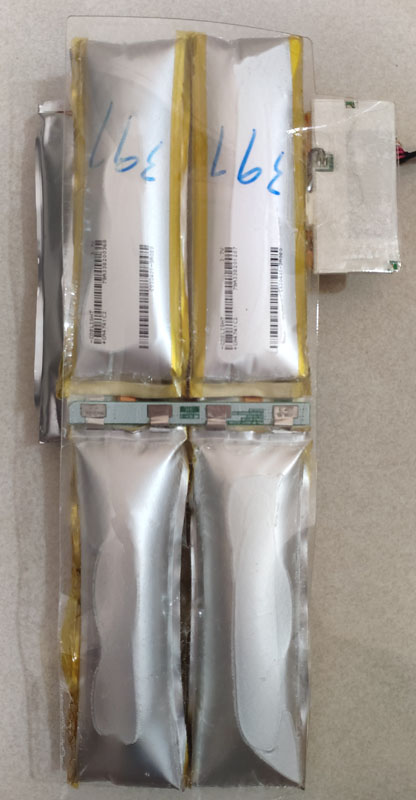

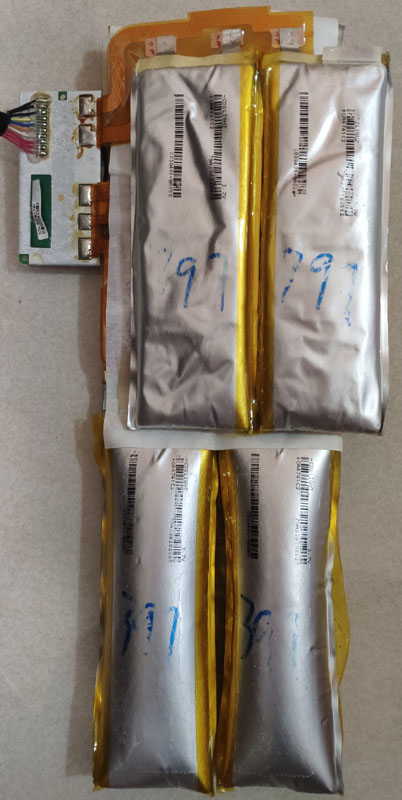

去除電池組的黑色膠膜,裡面還有一個透明塑膠盤,這面可以看到用黏膠固定在透明塑膠盤上的四個電池單體

另一面沒有塑膠盤,上面也多疊了兩顆電池單體,與下面四個電池單體之間使用青稞紙進行隔離,上方兩顆看起來已經消氣,只剩下變皺的包裝

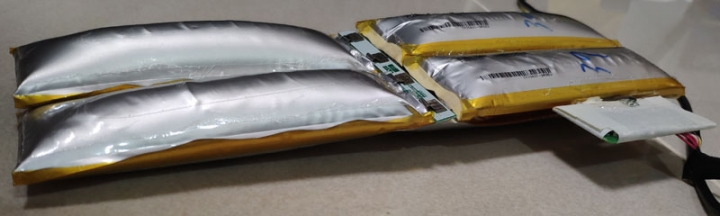

從側面看去除黑色膠膜的電池組,膨脹明顯

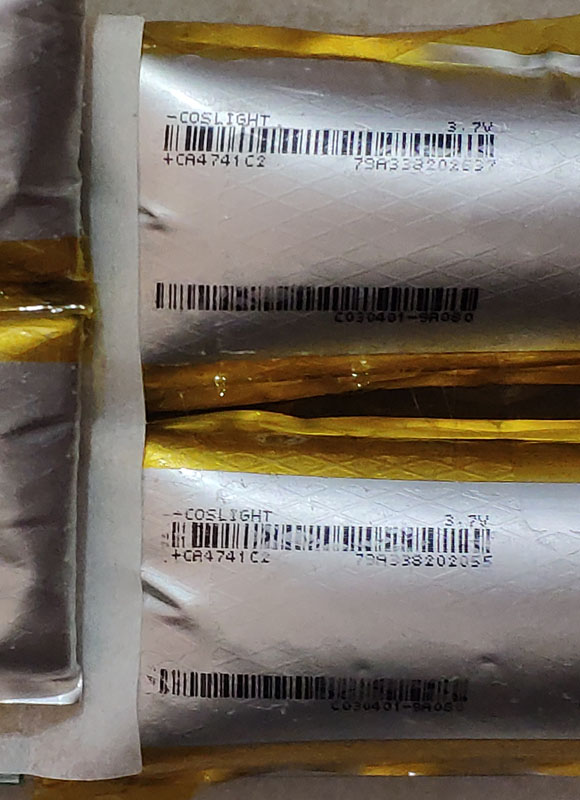

電池製造商為COSLIGHT光宇國際集團,型號CA4741C2,為3.7V/2650mAh鋰聚合電池,尺寸為122.5x41.5x4.8mm

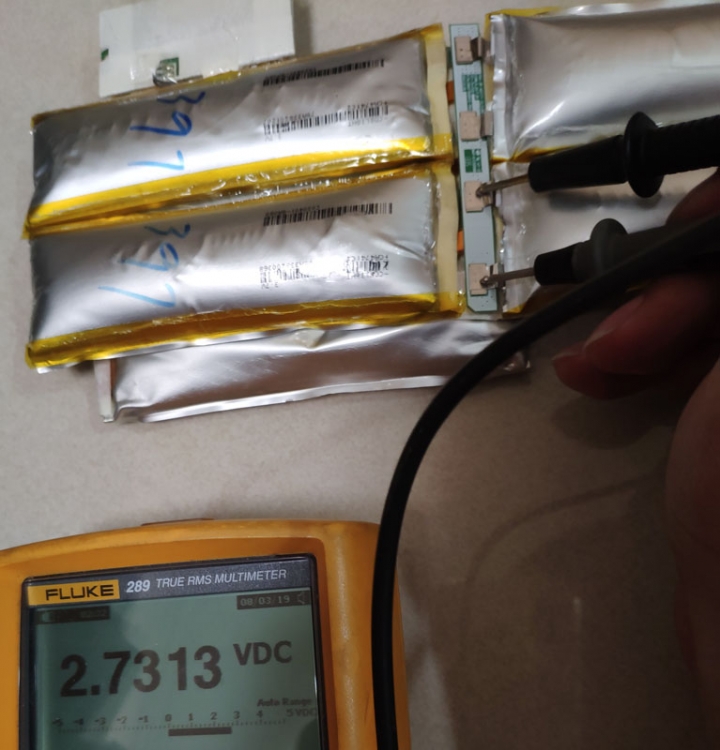

此電池組為三串兩並(3s2p)的組合,其中一組並聯電池單體的電壓為2.73V

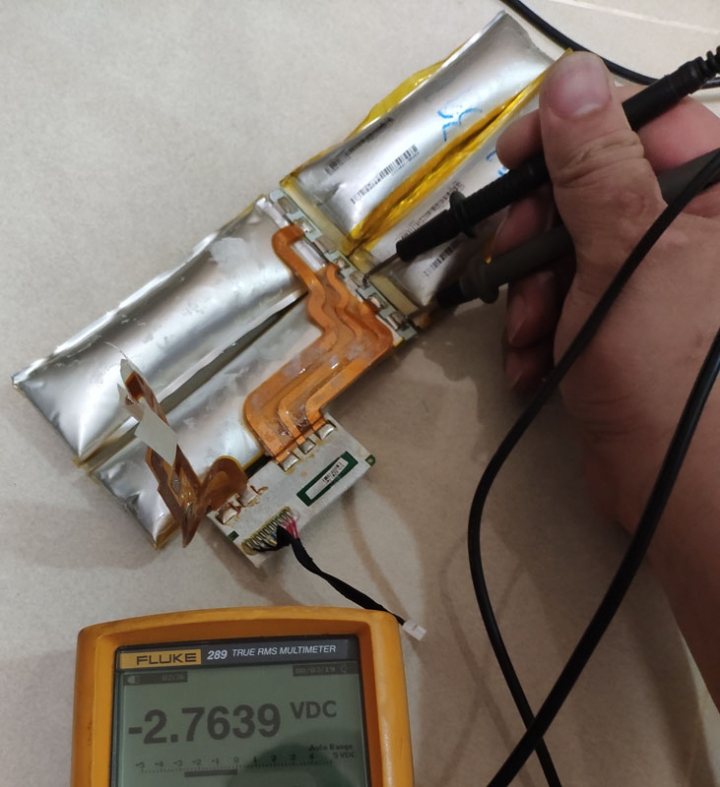

另一組為2.76V

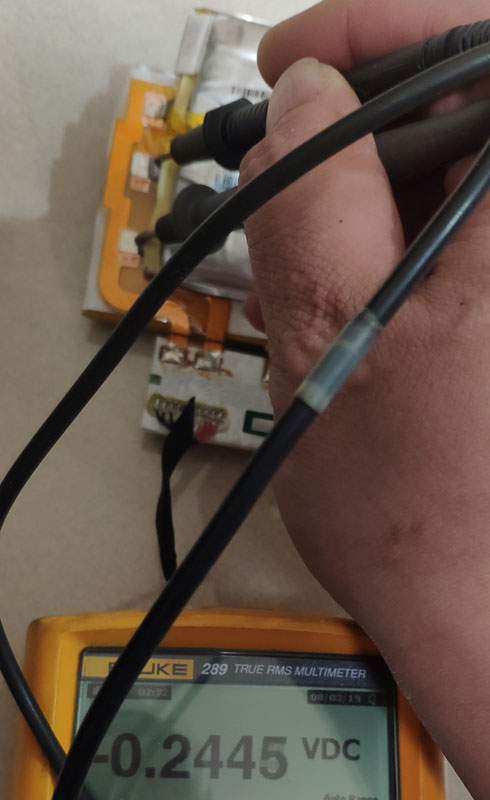

上方兩顆已經消氣的電壓只剩0.24V

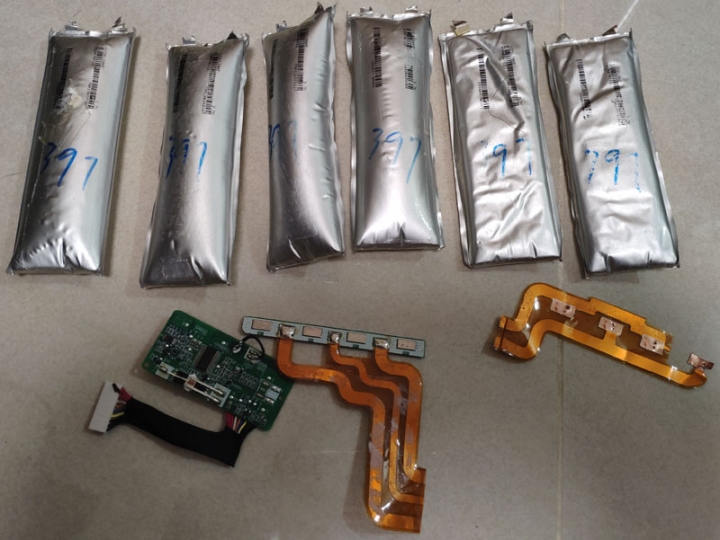

電池組全部分解圖,有六個鋰聚合電池單體、電池保護電路板、串並聯組合連接用的軟性電路板及子板

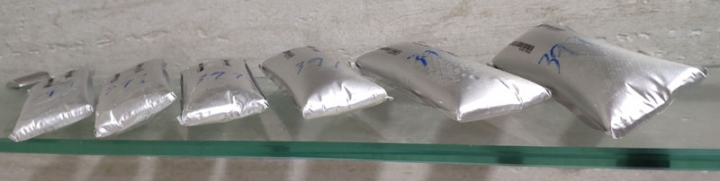

可以看到六個電池膨脹鼓起程度不同


結論:
因鋰聚合電池厚度及重量均小於常見的18650金屬罐鋰離子電池,目前筆電為求輕薄,開始大量採用內建鋰聚合電池的設計,但是隨著時間增加或使用不當,電池內部材料分解產生氣體時,鋰聚合電池的軟包無法承受壓力,就會如氣球般膨脹,膨脹的電池會強行撐開筆電外殼,會造成外殼變形及固定在外殼上的零件(如主機板、鍵盤、觸控板等)產生變形,變形過於嚴重時就會產生損壞造成無法正常使用,所以內建鋰聚合電池的筆電,無論是使用中或是存放時,都要特別注意電池狀況,假使電池已經開始發生膨脹,就要第一時間內進行移除,以免造成外殼嚴重變形及內部零件受到不當應力而損壞

內建鋰聚合電池的筆電使用注意事項:
1.注意使用中的散熱及環境溫度,避免造成電池溫度過高,因為高溫是加速電池材料分解產生氣體的原因之一
2.即使關機下,筆電本身仍會有待機電流,會慢慢消耗電池電量,長時間不使用時,需定期拿出來檢查及補充充電,避免電池過度放電而損壞
3.讓電池電量維持在一定水平上,盡量避免電池長期處於低電量(電量低於20%)狀態
4.使用筆電內建充電控制軟體,於長時間插電使用下能維持80%左右的電池電量,若無充電控制,可手動把筆電的充電插頭移除,讓電池電量下降後再行充電,以保持電池活性

報告完畢,謝謝收看
2019-08-07 12:13 發佈
感謝好文
基本上現在很多筆電應該都改用4串的設計了
電壓拉高放電電流就可以降低
如今因電芯各串不平衡,造成無法放空容量的損失。改用4串無法放空容量的損失更大能量;
3S
E= 9V x 100mAH (假設他串未放空容量)
=0.9WH

4S
E=12V x 100mAH (假設他串未放空容量)
=1.2WH

如今系統、電池高電流高溫造成電池膨脹,而消除高溫不是單靠放電電流降低就可解決。
片狀電池不應以最大面積面來堆疊。


答達大師 worte:感謝好文
感謝好文 基本上現在很多筆電應該都改用4串的設計了 電壓拉高放電電流就可以降低
以前純cell設計真的安全許多,雖然還是有部份電蕊會爆但至少沒有膨脹來得嚇人,不會自己拆的捧油應該會蠻驚慌的
