MSI GT660 GT680 系列換螢幕面板簡易教學

牛耕田
個人積分：28分
文章編號：55630972

28分

樓主

2015-05-03 15:29

MSI GT660 GT680 系列換螢幕面板簡易教學

由於螢幕壞了就去買一塊面板自己換

順便做了這個簡易版換螢幕教學

1.用手指扳開螢幕四周的扣住的地方

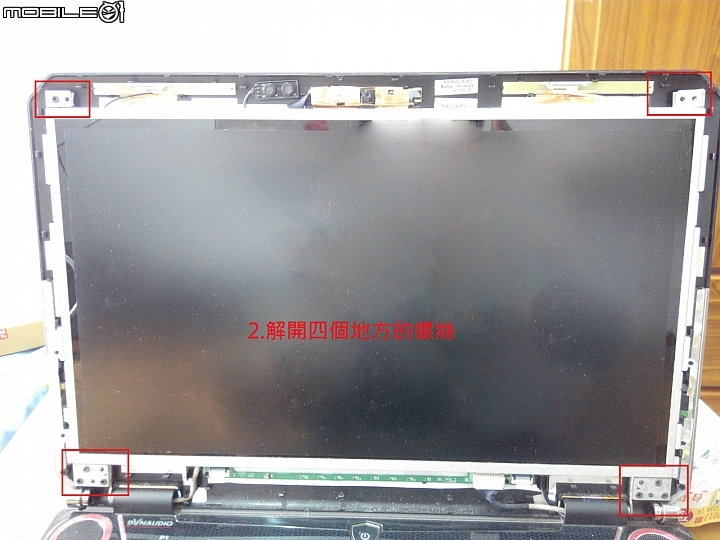

2.解開四個地方的螺絲

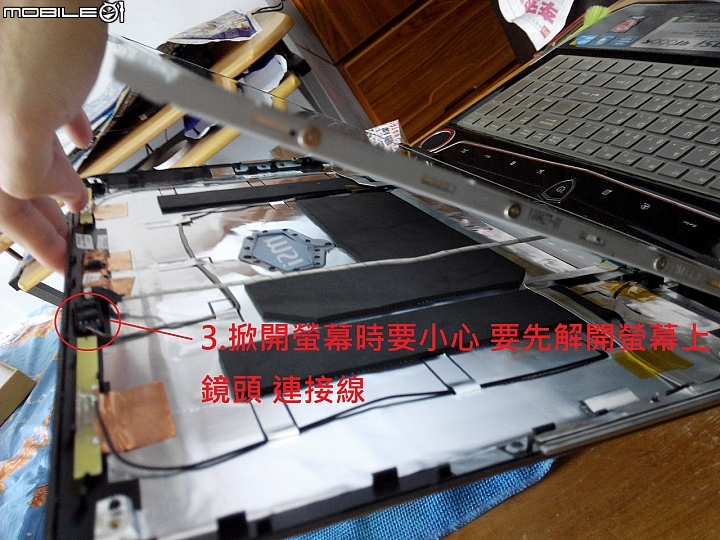

3.掀開螢幕時要小心要先解開螢幕上鏡頭連接線

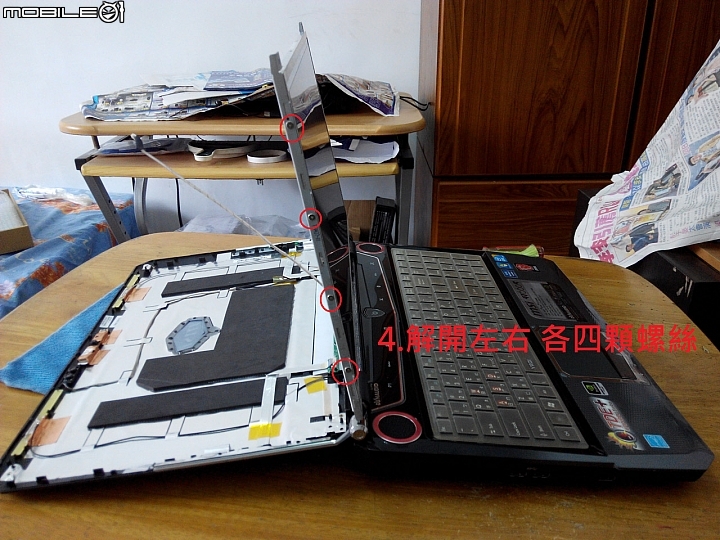

4.解開左右各四顆螺絲

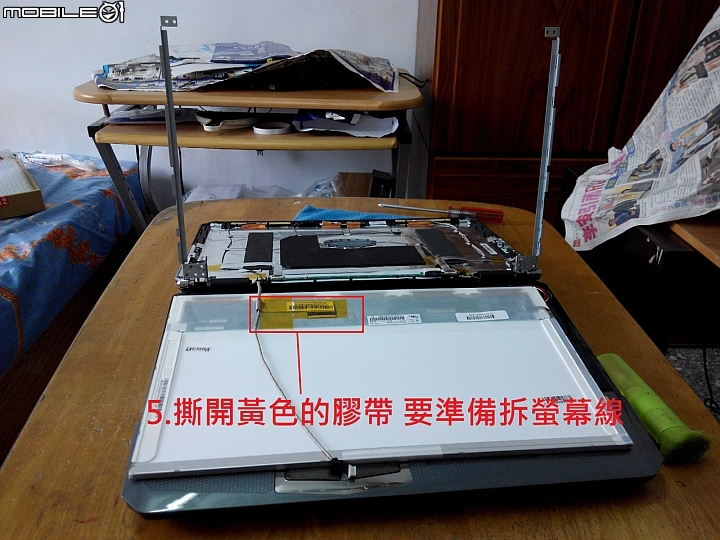

5.撕開黃色的膠帶要準備拆螢幕線

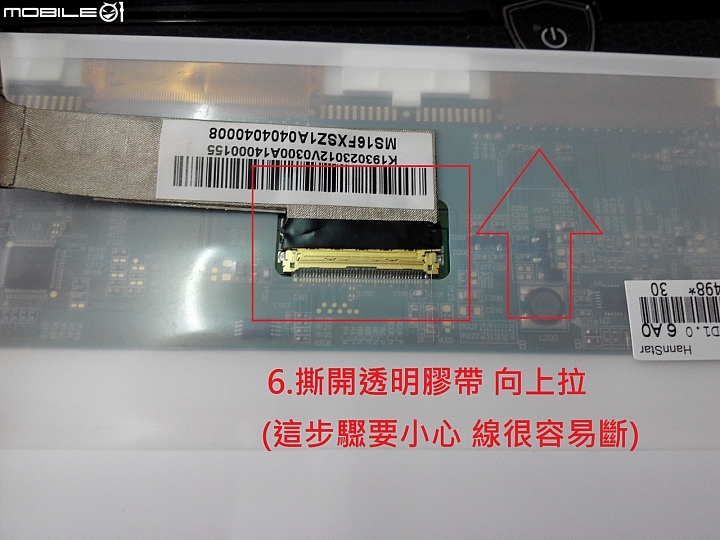

6.撕開透明膠帶向上拉 (這步驟要小心線很容易斷)

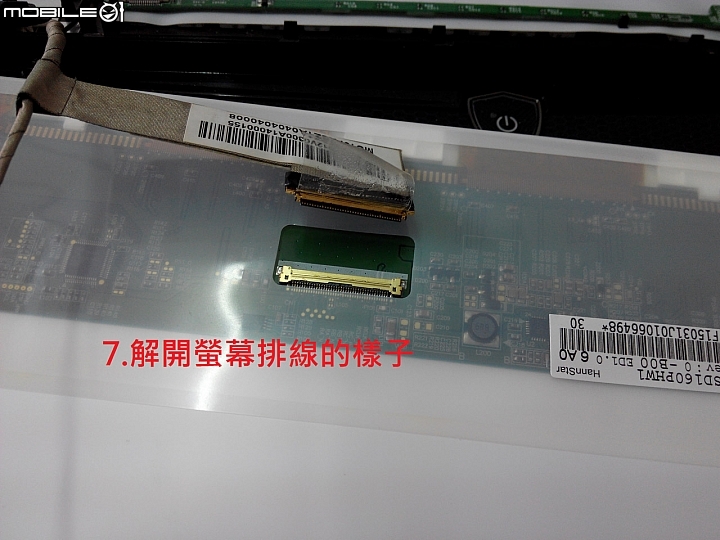

7.解開螢幕排線的樣子

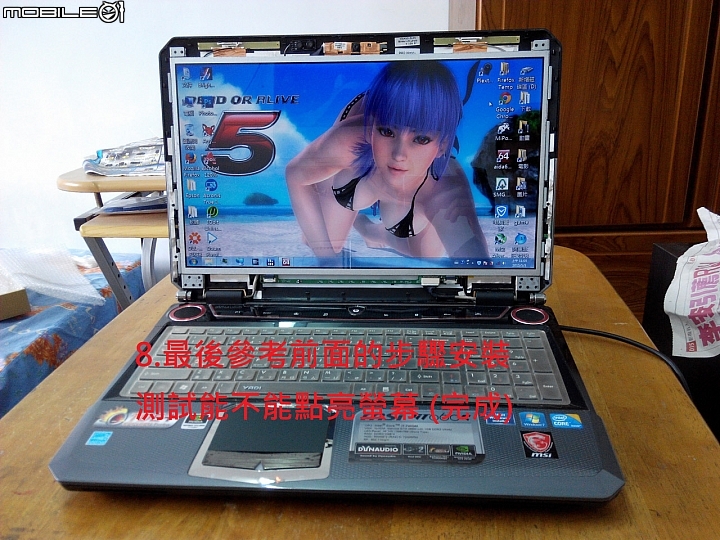

8.最後參考前面的步驟安裝

測試能不能點亮螢幕 (完成)

用手機拍的畫面不太好多包涵

希望能對想換面板的人有所幫助

(GT660螢幕上的螺絲還蠻多顆的另外 P151SM螢幕螺絲比較少顆)

結束

2015-05-03 15:29 發佈

文章關鍵字 MSI GT660 GT680 螢幕面板系列教學

阿康特波
個人積分：0分
文章編號：55655677

0分

2樓

2015-05-05 10:26

雖然可能以後不會碰到不過還是感謝大大用心發文
第一次了解螢幕是這樣更換的受用了

msoibm

msoibm
個人積分：0分
文章編號：56233835

0分

3樓

2015-06-15 9:09

請問面板要去哪買？如果可能的話可以換其他解析度的螢幕嗎？

牛耕田
個人積分：28分
文章編號：58020579

28分

樓主

2015-10-31 21:58

面板台灣露天奇摩網拍找看看

以下是個人方法

1.

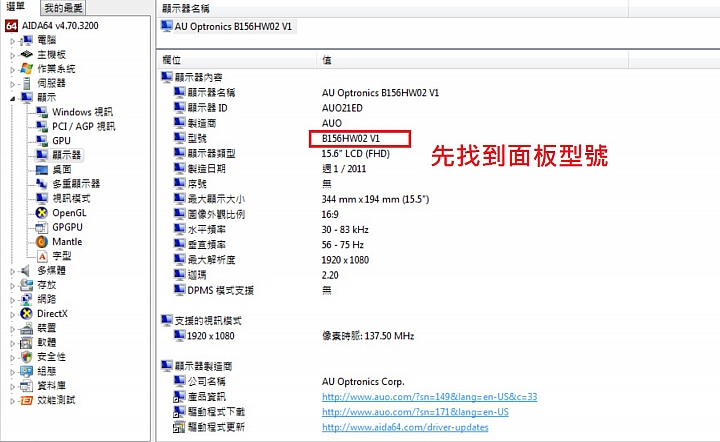

用 aida64 軟體找面板型號原本 B156HW02 V1 要換 B156HW01 V4 為例

2.

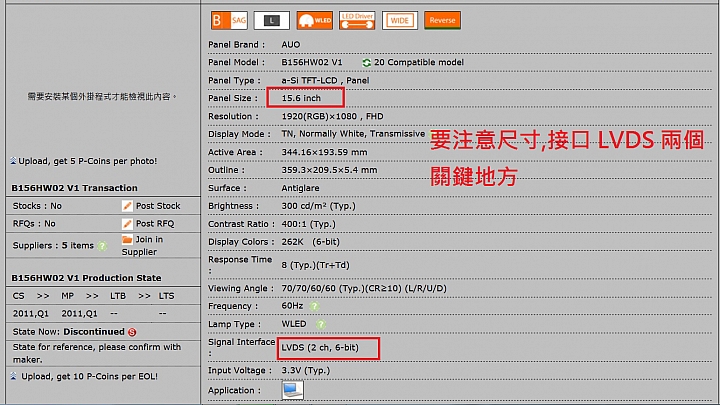

用型號 B156HW02 V1 到 http://www.panelook.cn/index.php 收尋原本 B156HW02 V1

3.

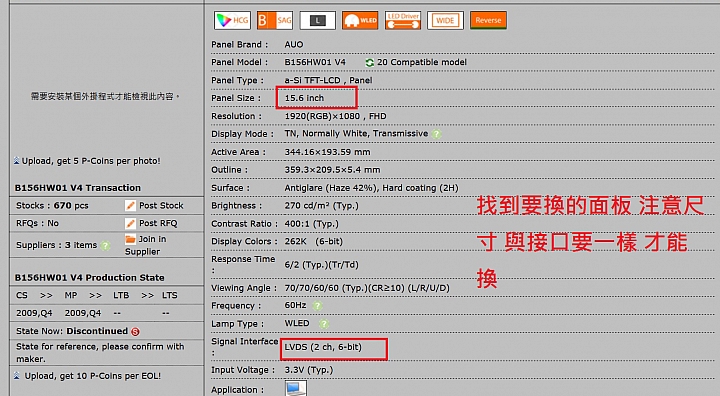

要換 B156HW01 V4

4. 在露天或奇摩拍賣找型號就能找到了

B156HW01 V4 95% NTSC 是15.6吋 LVDS 中應該是最好的面板
B156HW02 V1 60% NTSC

新的面板的接口大多是 eDP

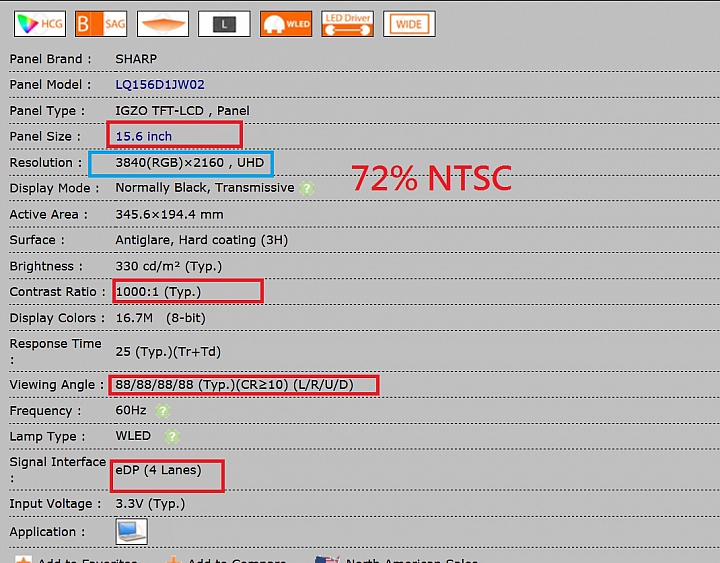

如 LQ156D1JW02 4K 面板中應該算是最好的一塊

只要尺寸與接口正確大部分都能換但是4K面板要看筆電主機板有沒有支援了
(很久沒上這個版到現在才看到訊息所以現在才回文)

starrain

starrain
個人積分：35分
文章編號：58060170

35分

5樓

2015-11-04 0:14

請問一下樓主是如何找到95%NTSC的規格的, 看panelook網頁上的訊息沒有特別標, 謝謝樓主的教學, 我也想找NTCS 95%以上的面板來更換, 知道尺寸及接頭後如何找其他廠牌, 不知有無厚度或其他限制, Thanks!

牛耕田
個人積分：28分
文章編號：58060483

28分

樓主

2015-11-04 1:03

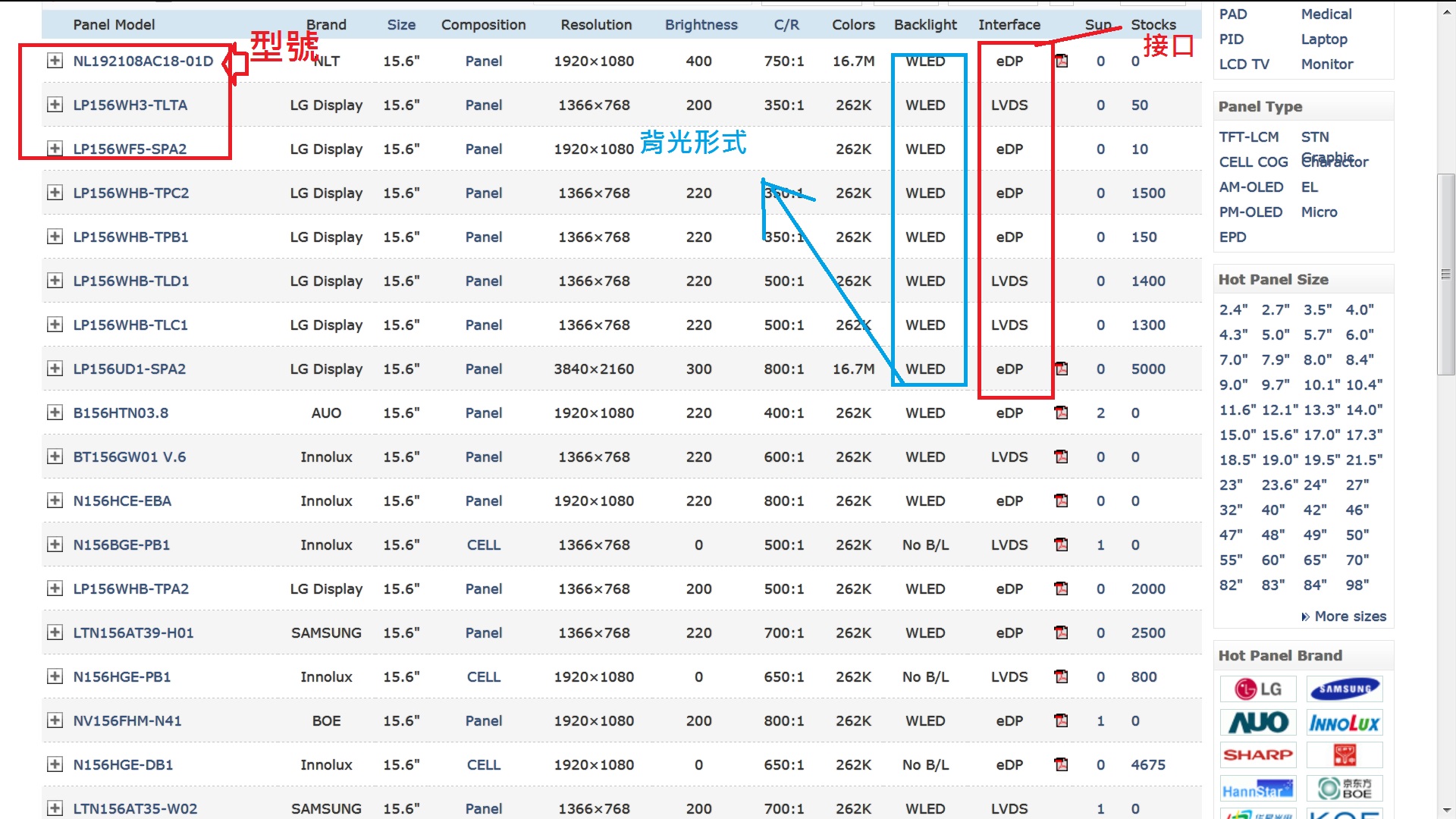

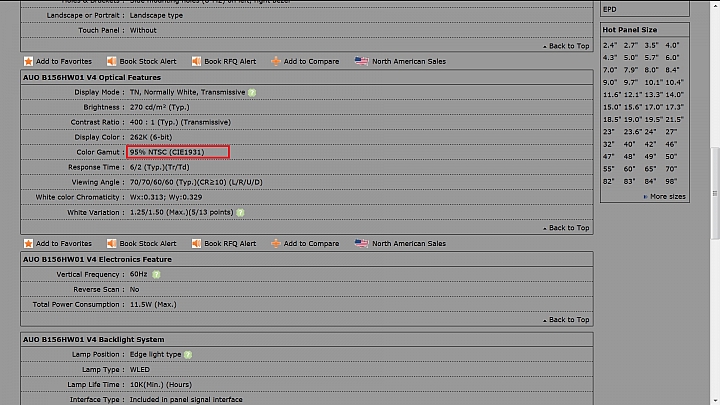

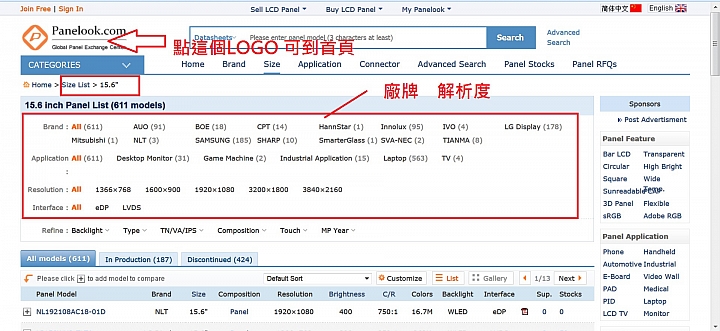

panelook網頁上能以尺寸尋找面板

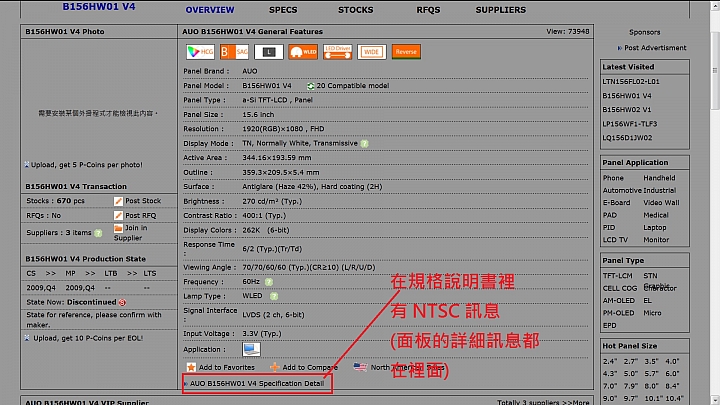

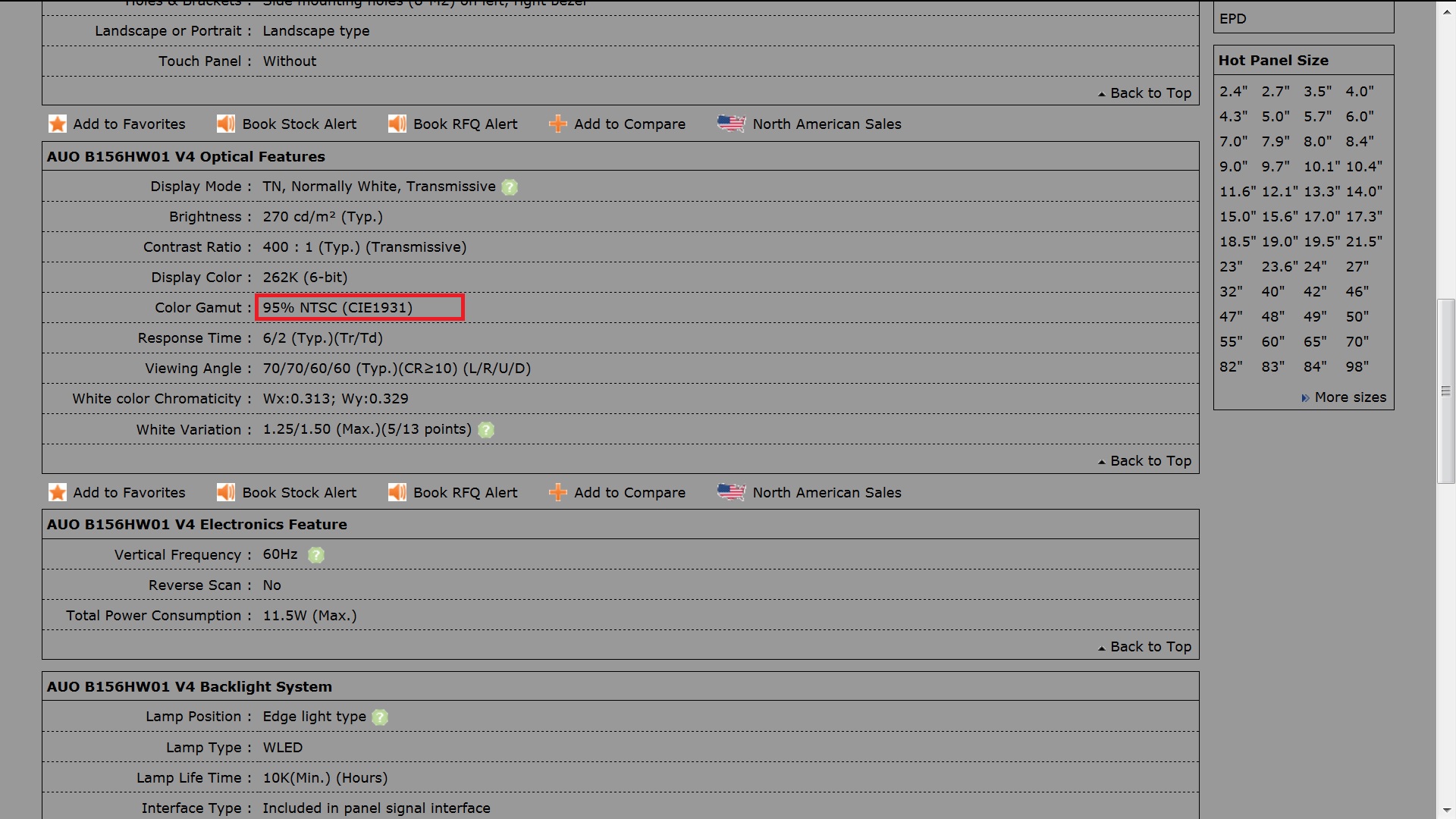

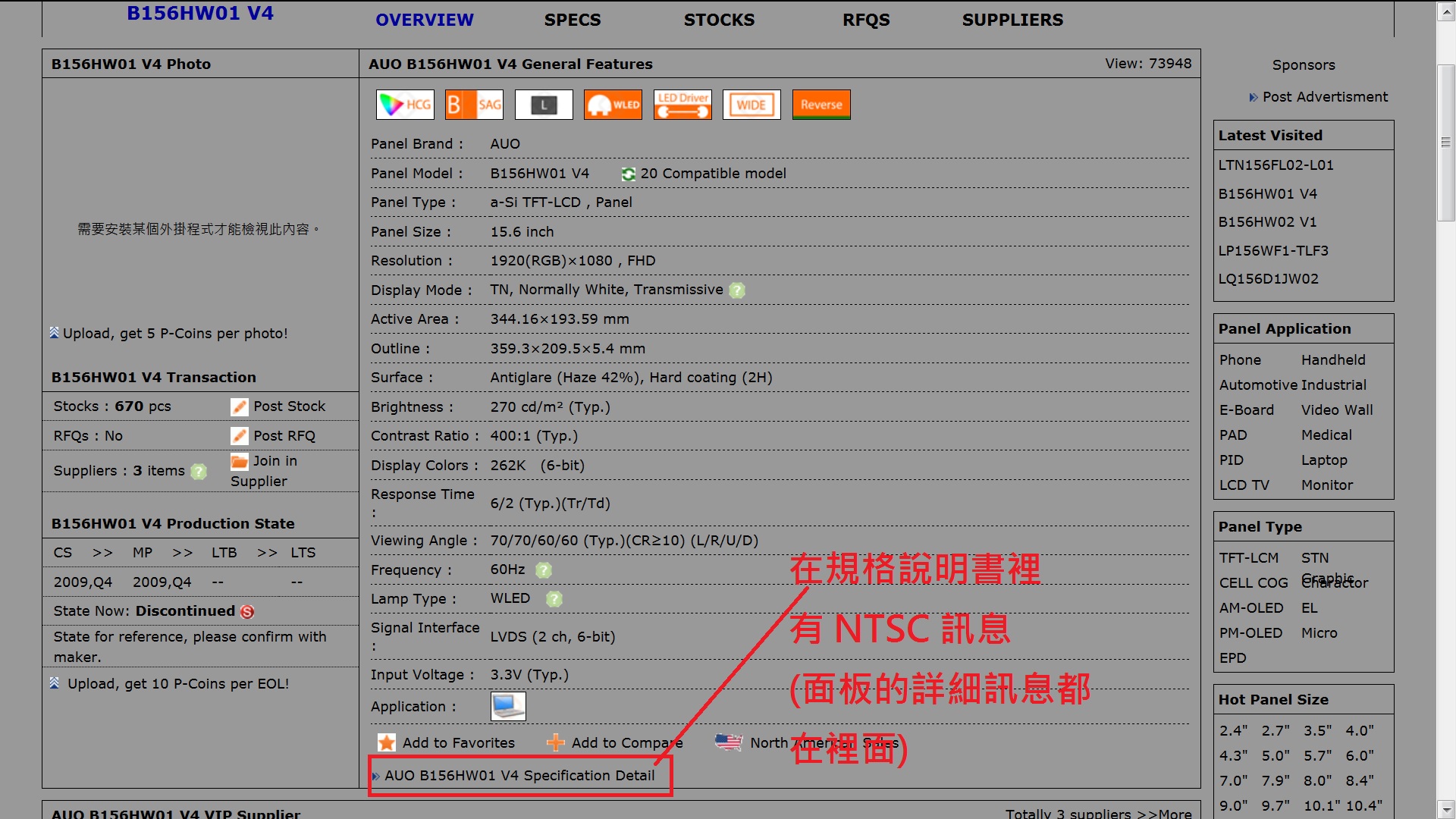

在面板詳細規格中
