[請教] MSI S250主機板上的小零件

前一陣子S250開機後,好像聽到火花的聲音,還傳出燒焦味

就...不行了

過保的...原廠當然報個貴森森的$6,000

非原廠的大概也都要$4,000起跳

非常 "正常&完整" 的二手S250殘值多少?

頂多$7,000,那維修費超過殘值的0.5甚至達0.85

更何況

1.
原廠可能直接換一張良品
2.
非原廠可能換必要的零件

以上這兩種情況都不保證還能用多久....
(原廠或部分非原廠提供三個月保固)

廢話...當然不給原廠、也不給非原廠修...


前兩天有空,於是...就自己拆來看

請教一下,這是什麼零件?

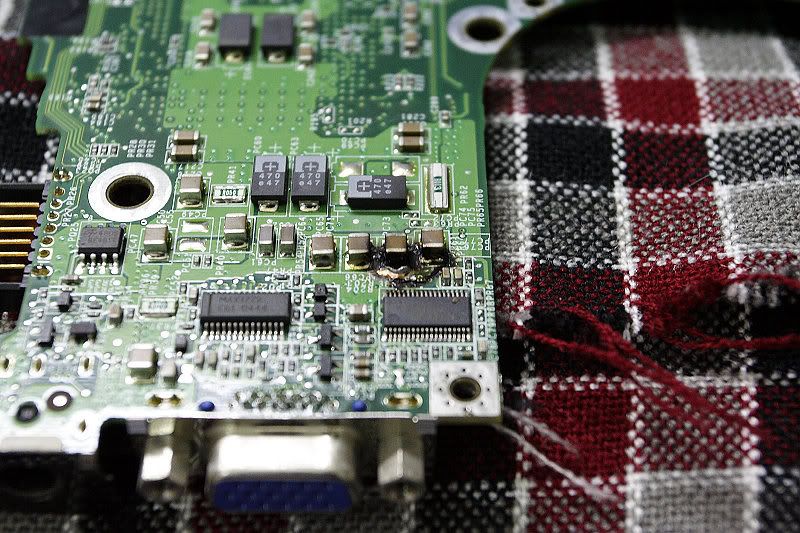

1.

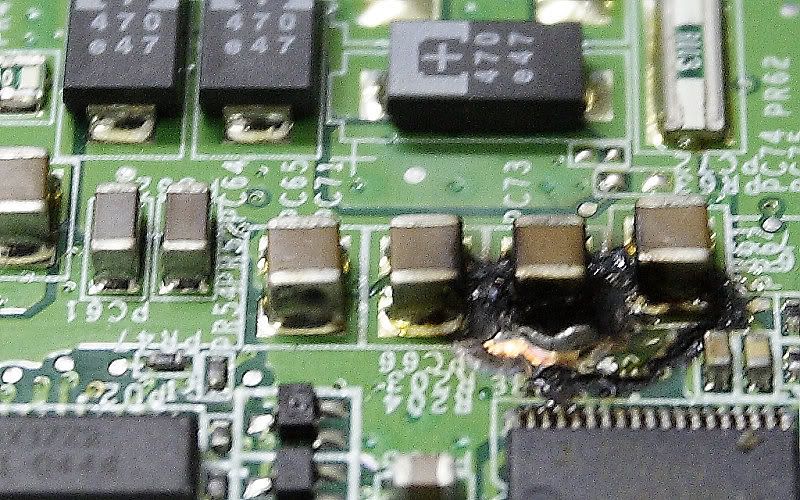

2. 近一點看 (原圖裁切)



會這樣問有兩個原因:
1.
想知道是什麼 該死 的零件壞了

2.
想自己換上新零件

關於2,是因為
1.
死馬當活馬醫,有效算賺到

2.
增加自己的經驗值

3.
反正全機拆賣也沒多少價值了~玩玩看~


請教一下有經驗的先進
知道的話,請指點一下囉~

謝謝~
2009-05-18 20:35 發佈
那電容燒掉板子銅箔pin腳也可能掉落了....何況就算換新電容也不一定有用,有可能其他零件造成短路燒毀的...而且沒電路給你參考基本上你也是只能看看而已.....以上是我的意見..參考看看
看整個燒壞的情況來看, 就算把電容換了, 板子和PAD也燒的差不多了,
想修復的機會應該不大吧!! 大大還是直接換一台吧!!
s250應該是很久之前的機種,我猜應該有4年了吧。修它感覺不太符合經驗效益。
如果你真的想自己修看看,先用電表量一下燒掉的電容兩端,是否有短路,如果短路的話,先將這些燒掉的電容拔起來,再用電表量板上上面的電容位置兩端,看是不是就沒有短路,如果沒有的話,代表還有機會修好,如果還是短路的話,那就難了,因為代表還有其它你沒看到的零件,也壞了
哪個應該是 "0805"電容器燒毀了,可以拆同機種的筆電確定此"電容器的數值",然後到
光華找應該可以找到相同大小(應該是0805),數值(參閱線路圖)
的電容器。

自己修要準備基本工具:
烙鐵 x1
焊鍚
挾子 x1


但是,我看你拍的圖片,下面哪顆IC好像也很危險 ....

證明集 wrote:
哪個應該是 "060...(恕刪)


看大小和寬度, 應該是0805的!
基本上PCB都燒了...還只換電容...這還真猛...= =

換台新的吧...

NB用那麼久夠本了啦...

linfat wrote:


看大小和寬度, ...(恕刪)


是的,應該是"0805"

我也不建議自己動手,尤其是燒掉的板子,有時候連專業的
維修工程師也不一定知道問題點…
0805是Capacity Size,

至於容值大小,你沒有電路圖,

也不知道要換多少的。
