[動手] Lenovo S410 拆機文

***警告***

拆機一定有風險 請自行評估個人能力再拆!!


本次拆機主角Lenovo S410
重點是加入 mSata SSD 與 升級成 8G Ram


記憶體採用 金士頓 單條8G 1600 低壓版
SSD採用 Plextor M6M 128G


首先是全圖 (上次SSD加過就沒入照了)



除了螺絲起子還要準備可以敲卡榫的工具

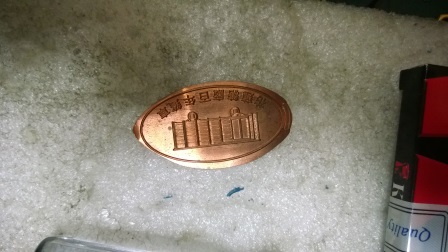

小弟我是拿上次去花蓮糖廠鴨的紀念幣
蠻好用的



再來是記憶體




--------------開始拆機--------------

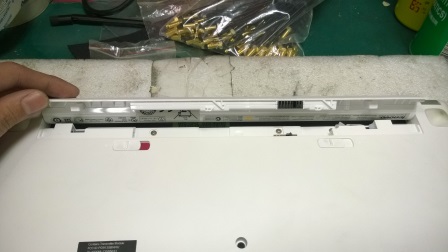

首先先將電池取下(廢話)

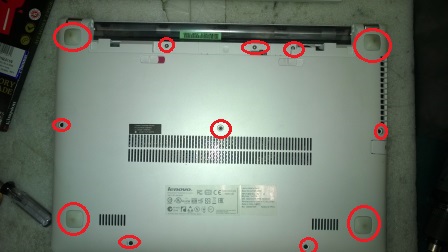

這時看到背面有這幾個螺絲 四個腳墊下也有

不清楚可以看官方使用手冊PDF有圖

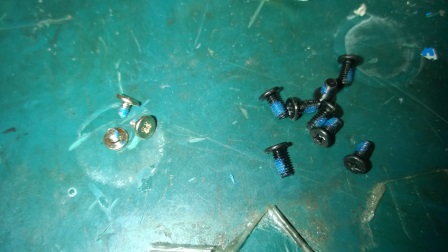

注意螺絲有兩種 電池下是小一點銀色螺絲 其他都是黑色螺絲

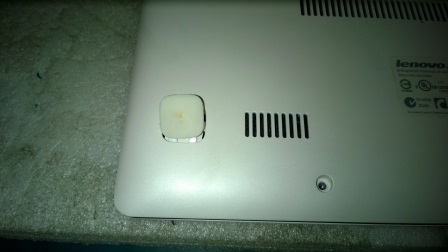

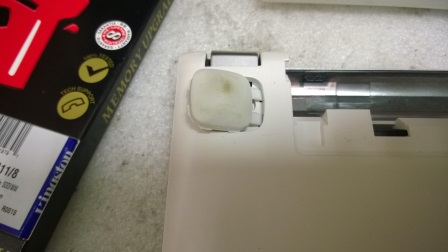

下方腳座是由上往下敲開

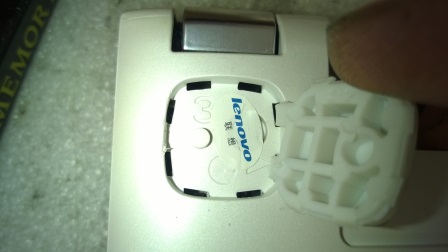

上方腳座由外往內


左上角的螺絲有保固貼 沒有關係 本人致電過Lenovo保固是沒有問題的
***送修前記得回復成原廠即可***
不放心請用吹風機大法

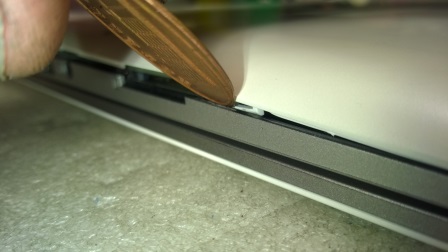

這時候拿出小工具把邊邊卡榫敲開
請務必小心 慢!!
卡榫會斷!!

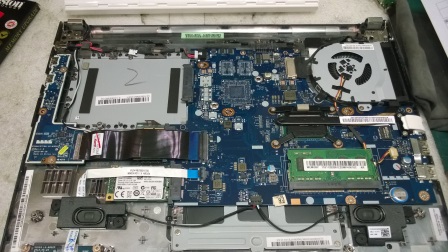

蓋子拿起來就脫光光拉~~~ (好害羞



這邊要注意S410只有"一"個記憶體插槽
務必注意!!

這邊就直接說明

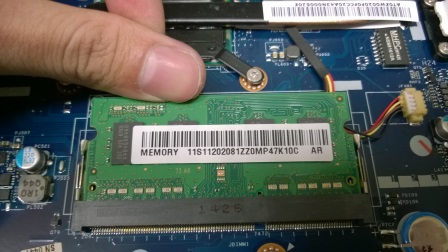

兩邊卡榫拉記憶體就起來摟~
插上新的記憶體
OK蓋會去(說好的SSD呢

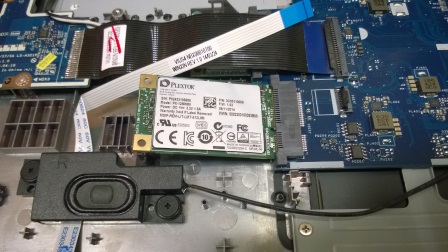

mSATA位置在左下角

插上鎖上螺絲即可

這邊建議先將M6M升級成1.07版
本人是在1.03板可以使用 升級至1.07版 不保證其他版本
因為Plextor後續更新有對Lenovo做相容性更新

還有如果使用一般SSD要注意硬碟槽是7mm的厚度

以上提供一點小資訊

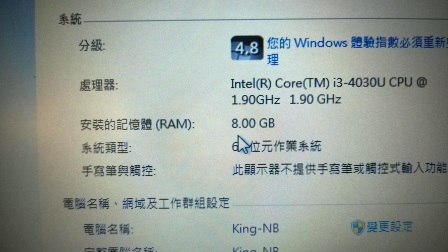

開機測試OK~~


8G都有抓到
SSD測試請見另一篇

收工~~
2015-02-10 18:08 發佈
昨天看了你的文也把機器拆開加裝ssd
不過我是直接安裝sata的ssd
把裡面500gb的硬碟給拿去mod錄影

另外記憶體是一定要低電壓的才可以嗎?
RAM的部分

官方pdf並沒有確切的說一定要低電壓

所以應該都是可以的
不過為了要換ram也要整台拆掉
等我下次有動力再來換好了
這台只能裝低電壓記憶體,裝一般的會無法開機。
