自從上次接手了一台路邊機按這裡
被小弟我拆解了之後
自此路邊機又是一條活龍
所以不知不覺有種幻覺
以為
壞掉的主機都把他拿來拆拆拆~~
再裝回去就會迴光返照了
不過這次的拆機行動....似乎是
"手術成功，但是病人已經死了"
沒他法的．．．
就把小小黑的看病的心路歷程PO上來給手上有X21老機的各位做個參考吧
也或許可能沒有其他用處．．．
就當作是PO個文，賺掌聲吧～
至於為什麼要拆機？為什麼要動手術？到底是什麼原因要肢解小黑？
為什麼小黑好好的要去拆他個不手不腳的
以下是重點．．．．
更新BIOS
又為什麼要更新BIOS？
因為小弟實在是太手賤了．．．
在一次的重灌中
因為沒有驅動程式
就理所當然的去官網找檔來裝
好死不死了就被我看到了BIOS Update (Diskette)這個連結
基於"要新就全部一起新"的心態
就通通更新了
沒想到惡夢就從此開始了
3秒過後
開不了機
惡夢就結束了
害我來不及流淚
在這個moment
突然我想起了好像有誰說過更新BIOS不一定會成功，不成功就成廢鐵brabra之類的話
所以當下就徹悟，我認了
也就因為這樣大家才有機會看到這帖文
重點是．．．電腦非必要就別手癢更新BIOS，後果有時是不能止癢
＝＝＝＝＝＝＝＝＝＝＝＝＝以上為心酸＆自怨自哀的廢話一堆ｚｚｚｚｚ＝＝＝＝＝＝＝＝＝＝＝＝＝
廢話不多說
想要拆機又不知該如何料理你手上的X21的各路好漢
希望這篇文對你們有所幫助
首先先介紹本次主角小黑機-IBM X21
![[拆解實錄]More一發~IBM X21透徹拆機實境](http://attach.mobile01.com/attach/200705/mobile01-4a80366e10fdfe63e87970310b49ffca.jpg)
依照慣例,大家都是從後面先來的
喔~可憐了小黑~你忍著點
,我盡量不弄痛你![[拆解實錄]More一發~IBM X21透徹拆機實境](http://attach.mobile01.com/attach/200705/mobile01-502baf0ab6050c750d9f3e7d24b231e1.jpg)
左拆拆
![[拆解實錄]More一發~IBM X21透徹拆機實境](http://attach.mobile01.com/attach/200705/mobile01-44c15a6a7b87a51077d01732147a56ac.jpg)
右拆拆....好多螺絲
![[拆解實錄]More一發~IBM X21透徹拆機實境](http://attach.mobile01.com/attach/200705/mobile01-34c2adc5039d4faf76aecec362d8185f.jpg)
G點在這...看到我的食指頭了嗎
由下往上頂開它,這個開了才有往下一步的可能
![[拆解實錄]More一發~IBM X21透徹拆機實境](http://attach.mobile01.com/attach/200705/mobile01-3e58a176af22c462c0d1407983ec7cc3.jpg)
看到沒...小黑已經開開等著你了
![[拆解實錄]More一發~IBM X21透徹拆機實境](http://attach.mobile01.com/attach/200705/mobile01-525a33edb071fdb14f7dc66e1f48fb7f.jpg)
別太心急,千萬小心,別把小黑弄痛了,這個記得要先幫他解套
![[拆解實錄]More一發~IBM X21透徹拆機實境](http://attach.mobile01.com/attach/200705/mobile01-55cf001a19b6944688882712ff44a25f.jpg)
真是鬼斧神工...IBM還很貼心的加上一層白膜片
,但是這有什麼用處?防塵膜嗎?
不知有誰可以請教呢?
![[拆解實錄]More一發~IBM X21透徹拆機實境](http://attach.mobile01.com/attach/200705/mobile01-1ae40a38f27f3f5317816ae3662d6b67.jpg)
這片就是網路卡了吧...這麼舊了...不知道還有誰要?
![[拆解實錄]More一發~IBM X21透徹拆機實境](http://attach.mobile01.com/attach/200705/mobile01-45c1fdc261bf66fc0a871aa98b967f36.jpg)
ATI Rage Mobility-M晶片,搭配了4MB SVRAM ,速度是AGP 2X,只夠拿來上上網...打打作業...
,算了~反正我的需求也只有到這裡而已了~雞胗阿雞胗...連想看個白色據塔也會"聲影相離"![[拆解實錄]More一發~IBM X21透徹拆機實境](http://attach.mobile01.com/attach/200705/mobile01-a03bac01122c46dbfcd008d031965e58.jpg)
耶....怪怪...怎麼散熱片是鋁座...連導熱管都是阿魯咪.....
跟我之前的TM345T大到連便當盒都蓋的下...真是無法比較阿...氣勢整個輸掉了...有點LG比雞腿的感覺...但是基於IBM...就原諒他吧
![[拆解實錄]More一發~IBM X21透徹拆機實境](http://attach.mobile01.com/attach/200705/mobile01-f9bb951ca9695ea6f8314561bd10f52c.jpg)
現在就開始瘋狂拆拆拆吧~~~
鐵片下兩個螺絲拆掉拆掉~~順便把鐵片丟掉丟掉~~
![[拆解實錄]More一發~IBM X21透徹拆機實境](http://attach.mobile01.com/attach/200705/mobile01-c6912c37033d5a963cd432832863eb7d.jpg)
這是位於兩個螢幕轉軸中間,用來固定主機上蓋的螺絲
螺絲拆掉拆掉~~
![[拆解實錄]More一發~IBM X21透徹拆機實境](http://attach.mobile01.com/attach/200705/mobile01-acb39054e1eb7b47b18c94fb5d65d95b.jpg)
這是位於網路卡旁邊,也是用來固定主機上蓋的螺絲
螺絲拆掉拆掉~~
![[拆解實錄]More一發~IBM X21透徹拆機實境](http://attach.mobile01.com/attach/200705/mobile01-539478729d562f36c20d34020fda2cf4.jpg)
this is 左邊轉軸蓋,剿了他
轉軸蓋剿掉剿掉~~
![[拆解實錄]More一發~IBM X21透徹拆機實境](http://attach.mobile01.com/attach/200705/mobile01-33c1671f02c9d014bebbd0ccdf65a6fc.jpg)
that is 右邊轉軸蓋,剿了他
轉軸蓋剿掉剿掉~~
![[拆解實錄]More一發~IBM X21透徹拆機實境](http://attach.mobile01.com/attach/200705/mobile01-3ad17ce0f6782041b6cb32bc5c0888d5.jpg)
這....應該就是高壓排線的接頭...吧
總之...看到螺絲~拆掉拆掉~~
![[拆解實錄]More一發~IBM X21透徹拆機實境](http://attach.mobile01.com/attach/200705/mobile01-42ccaba71067cad0029e49d3814263e2.jpg)

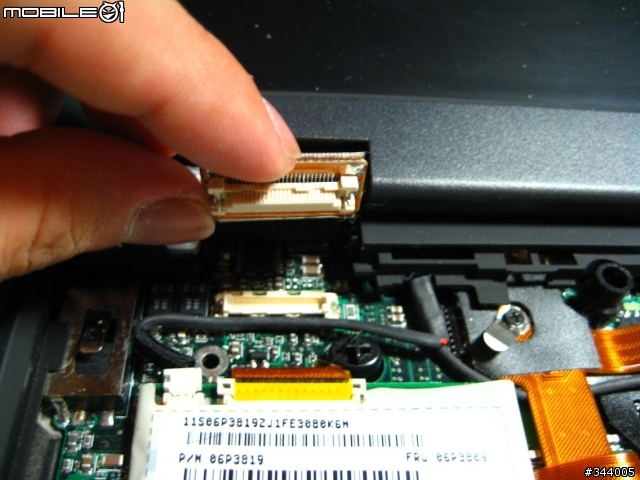

這就是排線接頭,跟鍵盤接頭是一樣的插座式
一樣~拔掉拔掉~~
![[拆解實錄]More一發~IBM X21透徹拆機實境](http://attach.mobile01.com/attach/200705/mobile01-3f3d5bc4feb2be1e68c6e1cbd5d08d7c.jpg)
記得右邊的螺絲也要拆掉喔
腰斬之後的X21
![[拆解實錄]More一發~IBM X21透徹拆機實境](http://attach.mobile01.com/attach/200705/mobile01-824961b114f0bdcdbab85cfd788a2abe.jpg)
呼呼~~
已經到了一半了
先喝杯茶休息一下~~~(茶)
恩~看一下大概已經花了半個小時去了
如果有人想要換的是主機板的話
就請看下去吧
拆到這裡我的手已經軟了
X的...IBM的螺絲還真的是世界多的
小弟我用的是之前玩四驅車用的塑膠盒裝50元六支螺絲起子組
握把之細...根本毫無施力臂可言
轉到後來手有點起水泡.....亂痛的
建議還是去買一支那種水電工用的紅色跟透明相間的羅賴把
相對的會比較好施工唷
好了...茶喝太多待會不好說話
大夥開工囉
繼續我們將魔手伸向電腦的靈魂中心CPU
CPU週遭的螺絲請務必一顆一點一點的轉開
就是這顆轉一點,下一顆轉一點,再下一顆轉一點,再下下一顆轉一點
為的是能夠平均釋放散熱片壓在Die的壓力
避免壓力不均將Die壓壞了
到時壓壞了,你愛躺在地上滾多久就滾多久吧...(兩手一攤)
雖然不一定都是這樣
但是還是小心為妙
另外~恭喜這時候可以將上蓋給拆下來囉
好好的把主機板給看清楚唷~
![[拆解實錄]More一發~IBM X21透徹拆機實境](http://attach.mobile01.com/attach/200705/mobile01-781ec8439ac66f33be9b9461764b625e.jpg)
這個PCMCIA槽...好像很久沒用了...還是很乾淨...含苞待開的樣子令人忍不住心疼
不過...看到螺絲還是要拆拆拆
![[拆解實錄]More一發~IBM X21透徹拆機實境](http://attach.mobile01.com/attach/200705/mobile01-e7863fa600e0a703bb73c04945627f0a.jpg)
哀...把這第101顆螺絲拆了吧
傢俬可以收起來了
![[拆解實錄]More一發~IBM X21透徹拆機實境](http://attach.mobile01.com/attach/200705/mobile01-2acd226270d68b446e7c237c9c43a409.jpg)
這是最後的一步了
![[拆解實錄]More一發~IBM X21透徹拆機實境](http://attach.mobile01.com/attach/200705/mobile01-049126c694b7dec808cc0cb17459546a.jpg)
阿還要記得把這片插卡拔起來阿
這樣才能幫主機板跟下蓋分家
![[拆解實錄]More一發~IBM X21透徹拆機實境](http://attach.mobile01.com/attach/200705/mobile01-594ec4d53a7de26ae9998d709d4e19b2.jpg)
主機板阿主機板...
每次拆機拆到主機板下來後
都有一種說不出來的感觸
![[拆解實錄]More一發~IBM X21透徹拆機實境](http://attach.mobile01.com/attach/200705/mobile01-3e0b1282a186c56bd1ce897ac930fde3.jpg)
底蓋~~請鑑賞
![[拆解實錄]More一發~IBM X21透徹拆機實境](http://attach.mobile01.com/attach/200705/mobile01-0a46e90dc605c56f6bce45f1f890cd73.jpg)
再奉上一張全家福
![[拆解實錄]More一發~IBM X21透徹拆機實境](http://attach.mobile01.com/attach/200705/mobile01-cdf483c19a72df48d49249d113ff031e.jpg)
瞧他們一副精神抖擻的樣子......(忍著鼻子酸伴微笑)
............
真是.....捨不得......
嗚嗚嗚嗚.....小黑~~~是誰害你怎麼成了這副德行阿
我到底做錯了什麼阿
為什麼有更新BIOS程式這種鳥東西阿~~~~~
小黑阿小黑
你為什麼要到我的身邊阿
下次投胎記得找個好人家去享樂~~
心得
每一次拆到剩下主機板時就會想到
它只是這一片小小的板子
就可以讓我們這生活增添了這麼多光彩
多麼的不可思議
但也是因為這樣
有的人也會因為這東西而走不出家門,寧願窩在家裡不出門
還有更多的小朋友為此而犧牲了
更將大家的生活帶到無法預測的未來
很多很多的資訊流動太快
就像是啤酒開瓶時的冒泡
一股腦
使這個社會處於變動劇烈的世代
快的讓人來不及吸收
怎麼都嫌不足
使得標準不見了
沒有個底
踩起來都怕怕的
使我有點想要找個單純一點的地方安安靜靜的過生活
電腦阿電腦~~
你到底是個不該碰觸的毒藥
以上~~
報告完畢
謝謝觀賞
