[分享]Lenovo X61s 教你省錢的拆機紀錄～想省錢的請進！(圖多慢速勿入)

前言：
以上所有文章，都是在教你花錢
只有這篇文章，是在教你省錢

夏日炎炎，人都受不了悶熱的夏天，何況是替你日夜操勞 & 升官發財的小黑？
所謂保養就是降低在重要的時刻發生令人困窘的風險
平日疏於保養，到時你就知道
另外，有機器高溫，自動關機的情況，也請試試看本篇的整理，或許有些許幫助

那麼，進入今天的主題－拆機清理

準備：
機器一台X61s(慘遭上一手凌虐過)
泡棉墊(充當手術檯用)
螺絲起子PH1 十字
1 1/2吋 油漆刷
去漬油
鑷子
尖嘴鉗
刀片

步驟：

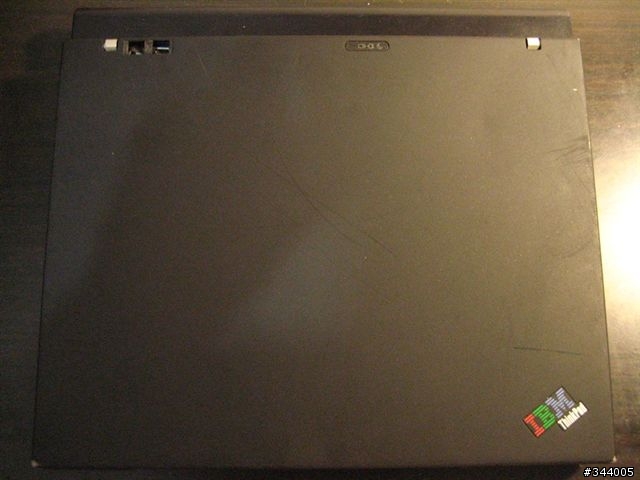

先將勞累已久的機器給請出來(A蓋真是慘不忍睹)
確保機器開機正常後，闔上面板


將小黑翻過來

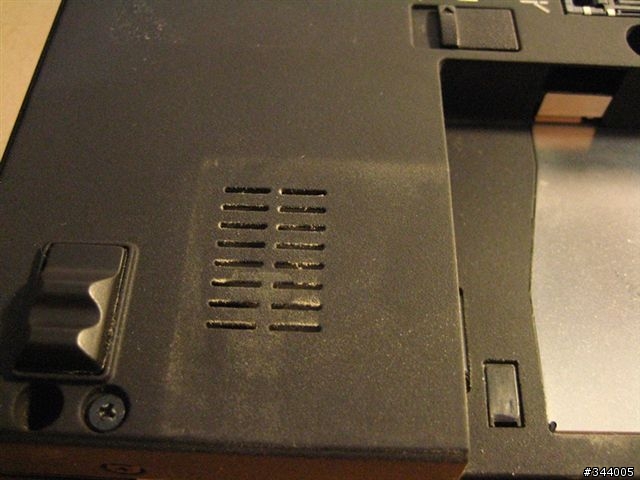

你會發現，灰塵都積在風扇口，厚厚的一層…看了頭皮一陣麻


所謂打鐵要趁熱，事不宜遲
把床墊，喔不，是泡棉墊墊在機器下方

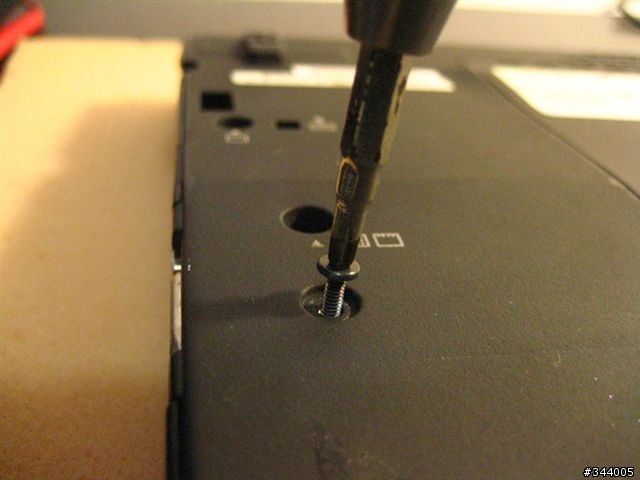

將底部看的到的螺絲全部轉出來
請注意，不要拆到側面或是記憶體蓋的
主要是記憶體蓋拆了沒有什麼差別
而後方的螺絲是固定螢幕轉軸用，拆了恐怕下面的步驟不好進行

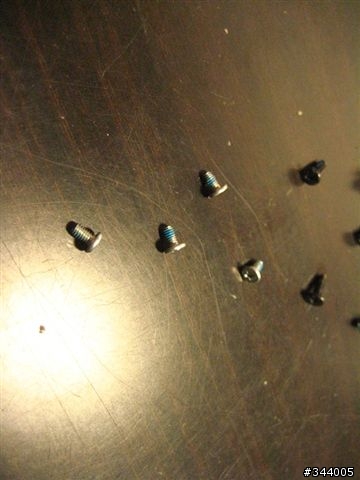

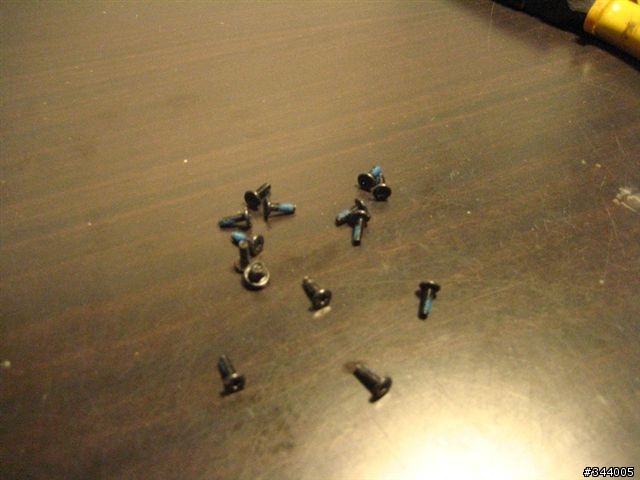

底部螺絲就只這些，規格都一樣，除了硬碟蓋的螺絲之外…



然後，接著將機器翻過來，翻開上蓋
我們要來拆鍵盤了

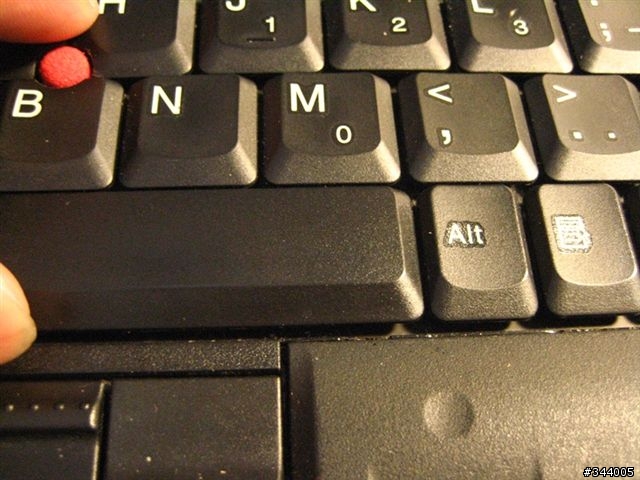

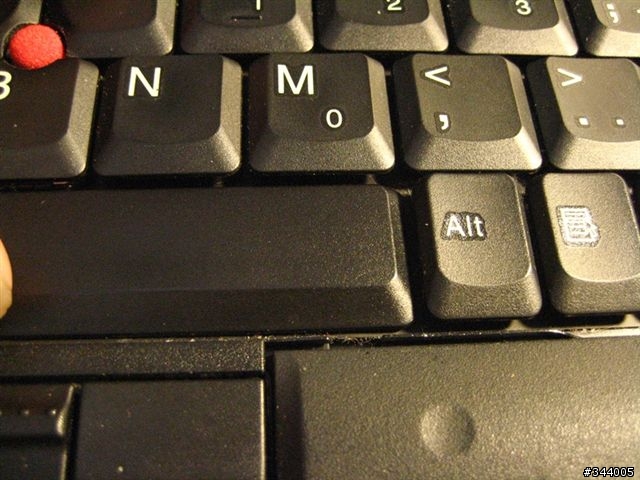

這時將你的左手放在鍵盤上，稍微用力輕壓



接著往前推，你會看到有細縫出現



這時順勢將指甲插入右鍵後方的隙縫，便可將鍵盤輕鬆抬起



整個舉起來，你會看到鍵盤排線
這時要小心，別輕舉妄動，否則排線拉斷了，就得再買一個新鍵盤了

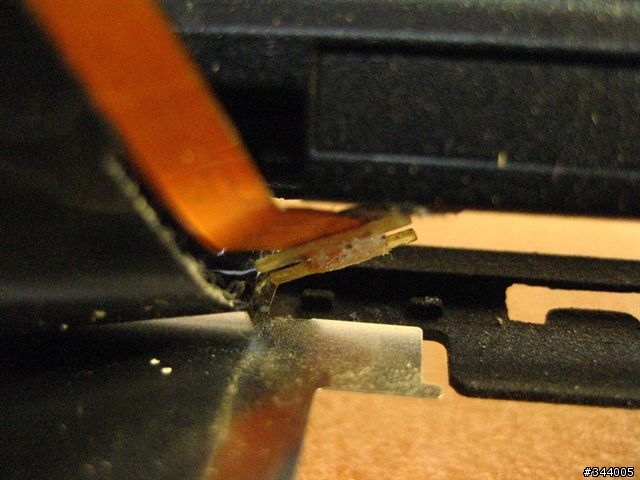

將鍵盤往後拉，你會看到排線頭


排線頭前端有段拉片


施力後接頭就可以被拔起了

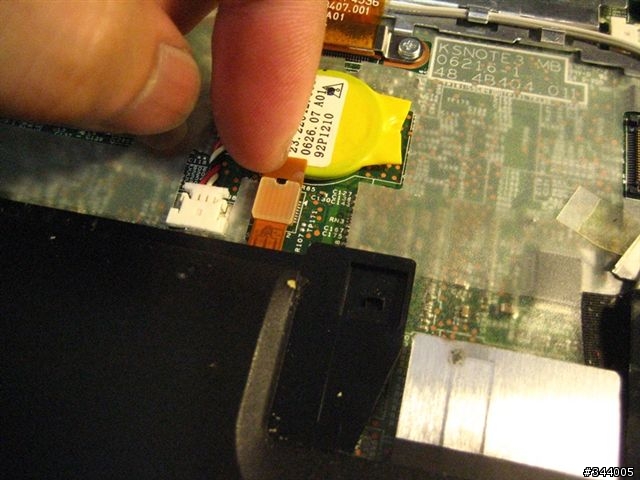

當然，手托蓋的指紋辨識器接頭也要小心

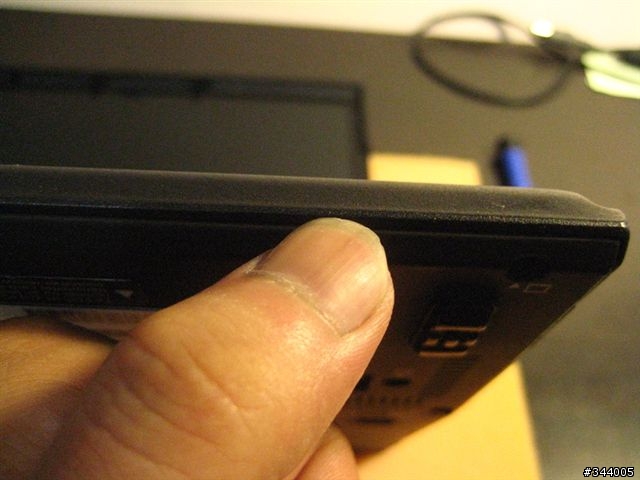

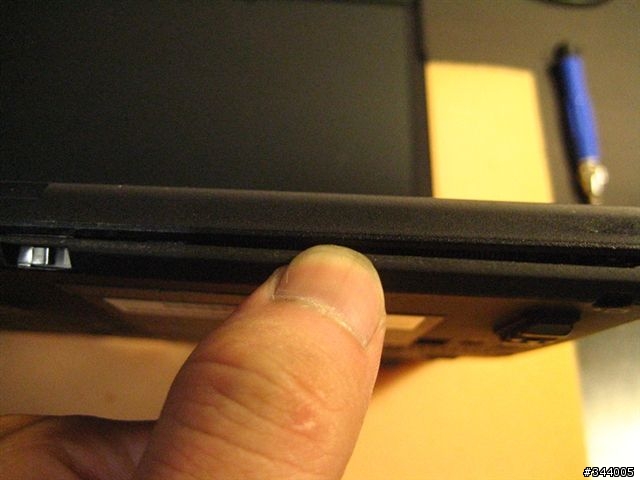

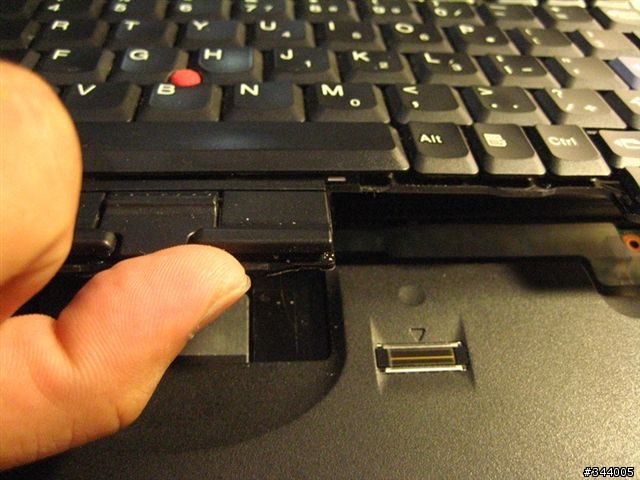

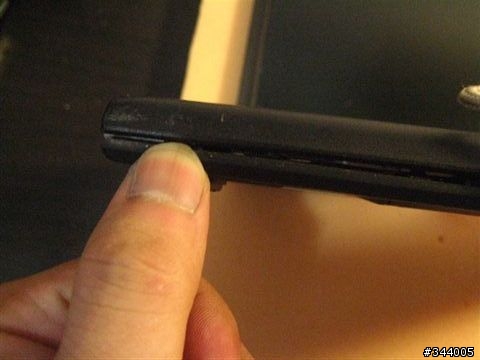

接著我們要將手托蓋給打開，請將你的左手拇指指甲頂在手托蓋與底蓋之間的隙縫中，然後順勢插入，你會聽到”喀”聲


接著，一個卡榫就脫離了


以此類推
第二個卡榫


第三個卡榫

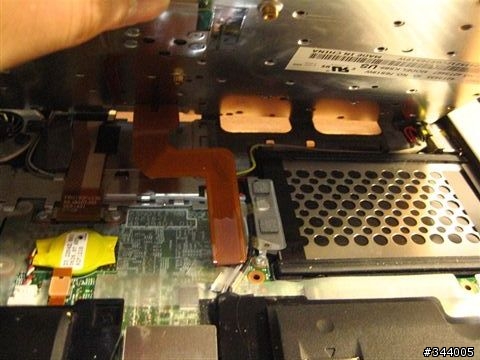

接著就輕鬆的將手托蓋抬起，並小心往後拉，將之與機體脫離

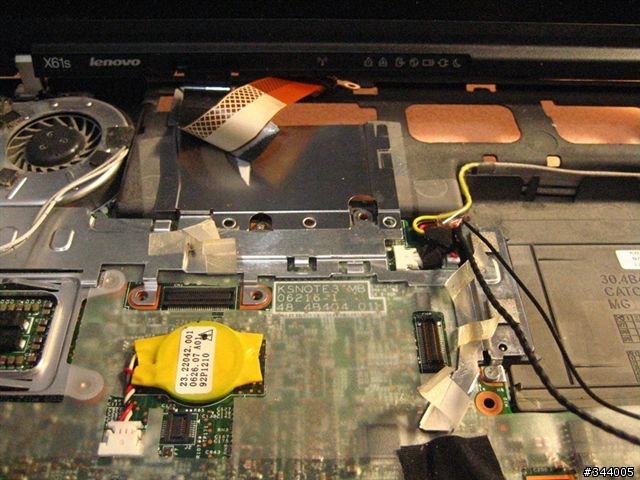

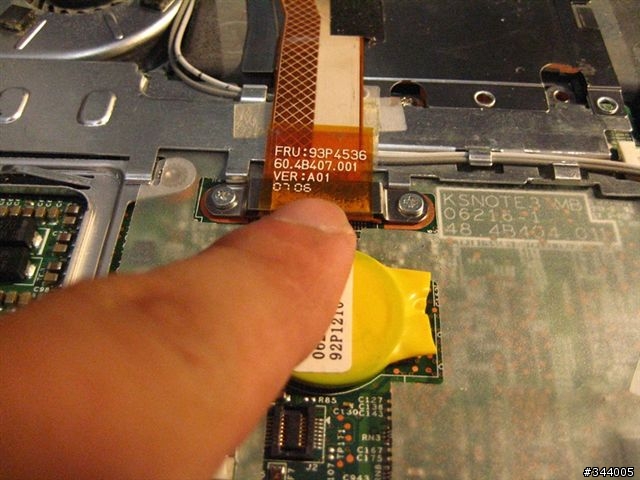

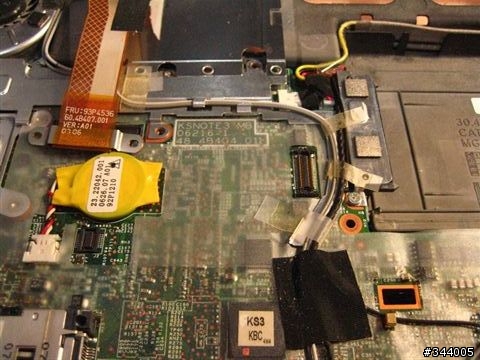

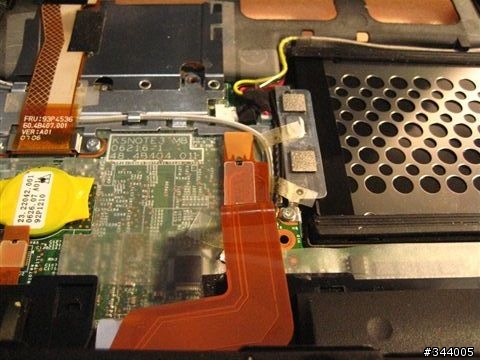

位在CMOS電池上方的是螢幕排線接頭，將她的兩顆螺絲丟卸下吧～

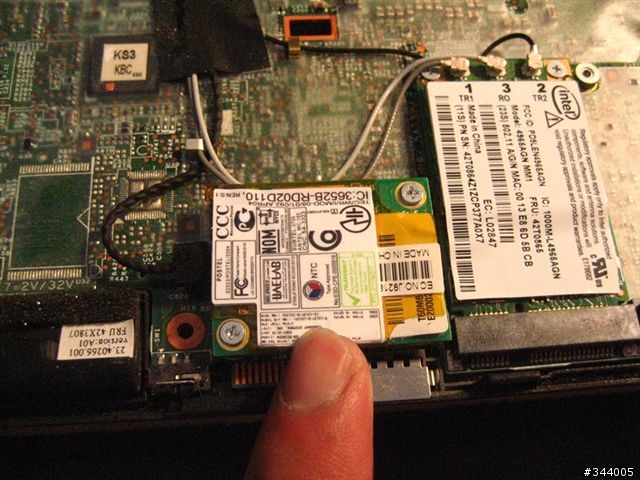

這是MODEM卡，我也會很習慣的將它拆下，因為它的排線實在不好拔..


四顆螺絲

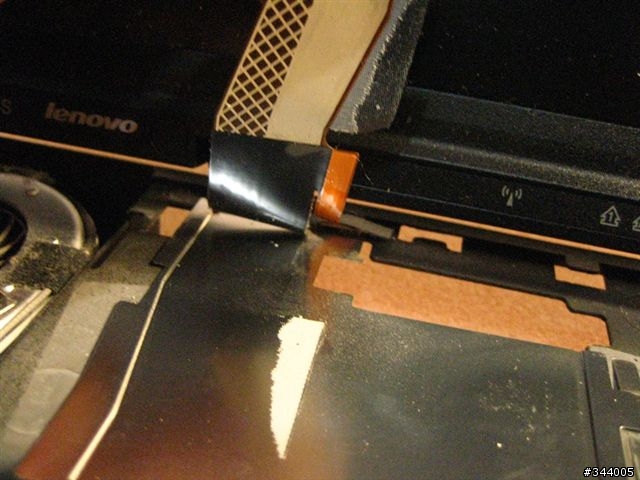

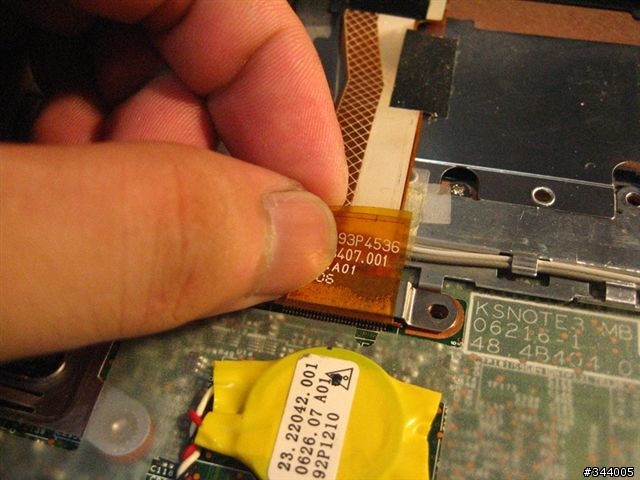

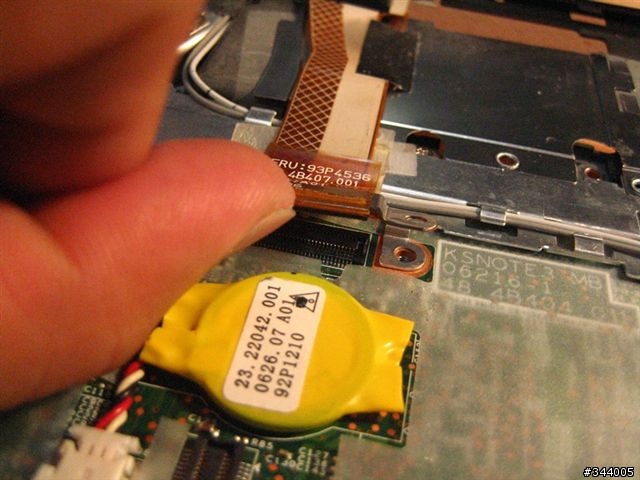

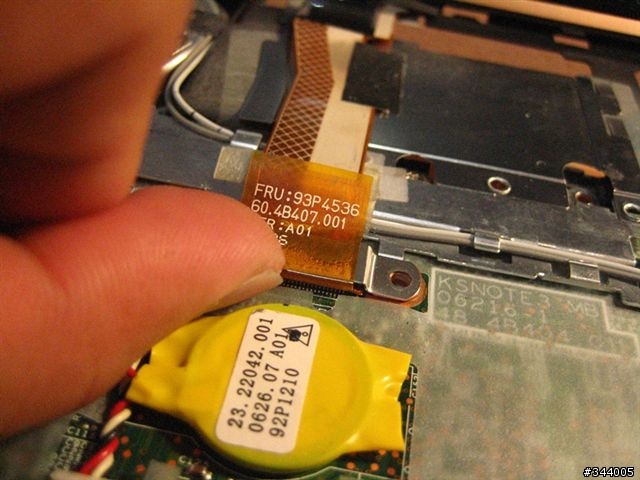

實在是很用心的設計，螢幕排線的接頭也有個小提片


請小心的拉起
有感覺稍微脫離後


再用大拇指指甲將另一方摳起


接頭就脫離拉～

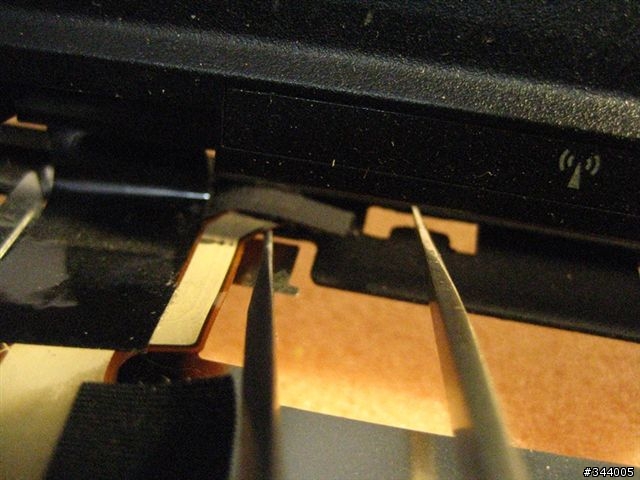

然後排線拉起來還有個小地方要注意，就是排線旁附的霍爾元件(感應螢幕開合的裝置)
這小東西很容易被忽略，然後就被拉斷
這條開銷也不小喔
要小心！


我都是用鑷子的尖端去把它摳起
他是被雙面膠給黏住而已，請放心將牠剿起


起來了，就是這樣而已
小心再小心

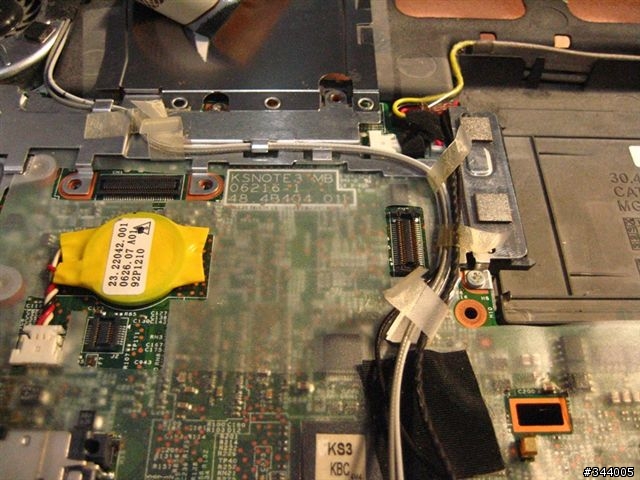

再來就是將天線的佈線給拆除了
這裡總共有一個大黑膠布跟五條小透明膠布要撕除

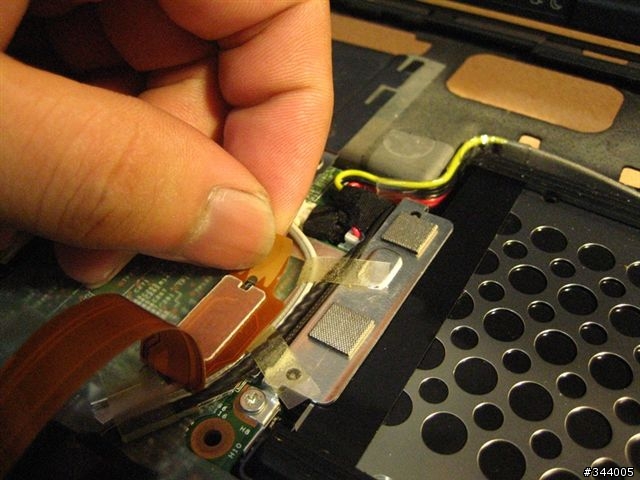

透明膠布也是有提片的設計，請小心不要撕斷了…




撕開後就是這樣
透明膠帶另一端是固定的唷


將天線都拉開吧

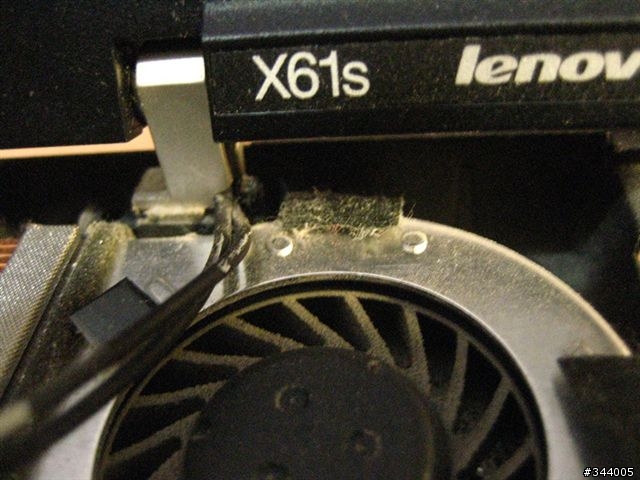

左側的天線會被風扇上的兩片黑膠布給黏住，要小心撕除



而右邊的天線是放在線槽內，是壓在最底部的那一條
到時要裝回，記得要壓在最下面喔

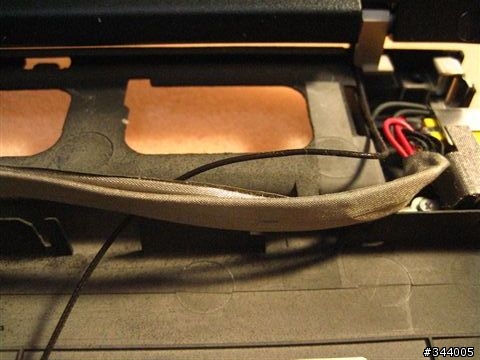

挖起來就是這樣

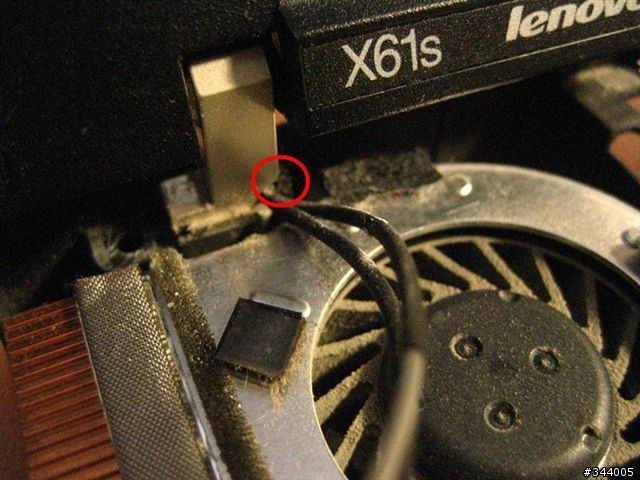

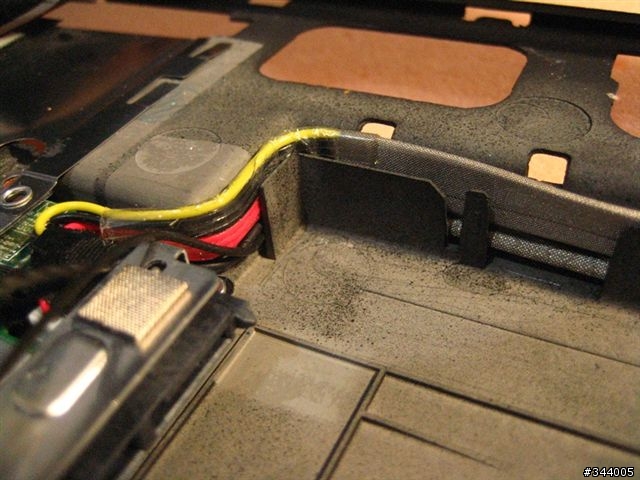

這邊的天線會被底殼的小鉤子勾住，
記得要將天線脫離
不然到時候會將天線”挫”起來，然後又是一震心寒…



切記切記

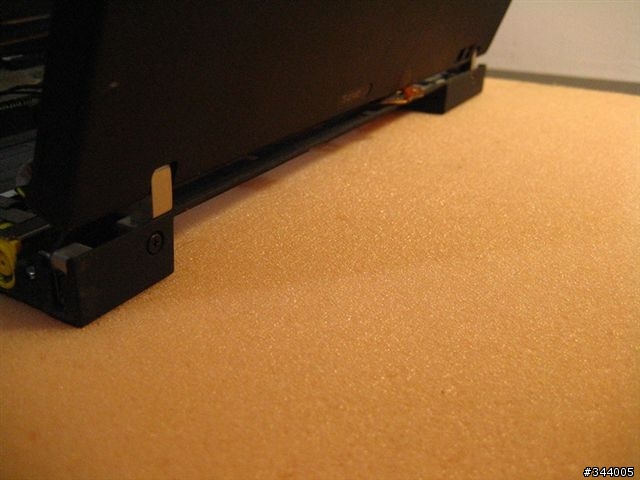

接著我們轉到後面，將兩顆螺絲給轉出

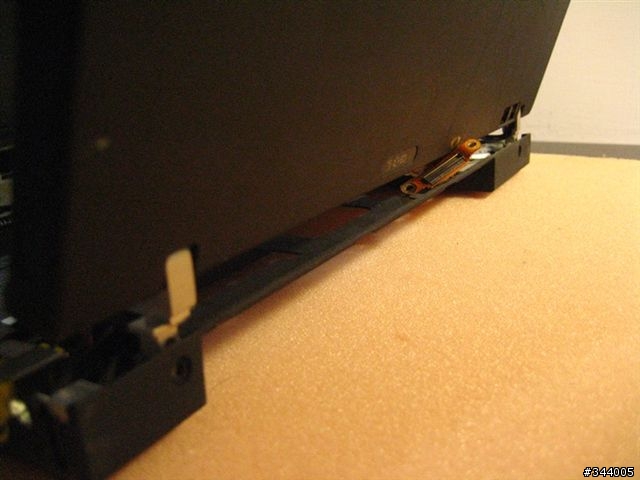

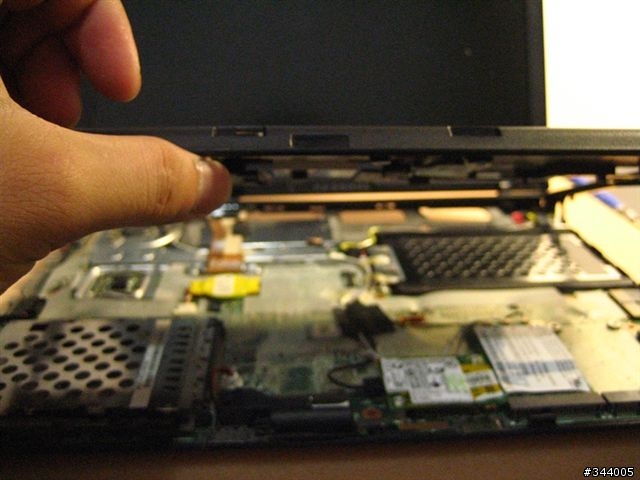

螺絲鬆開後就可以將面板給抬起來了

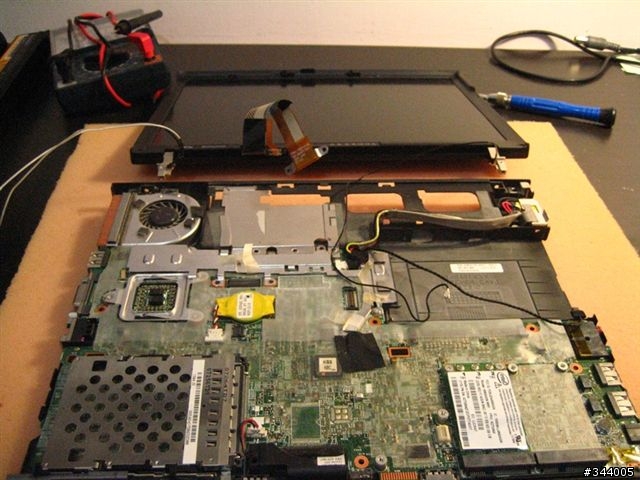

分家了～

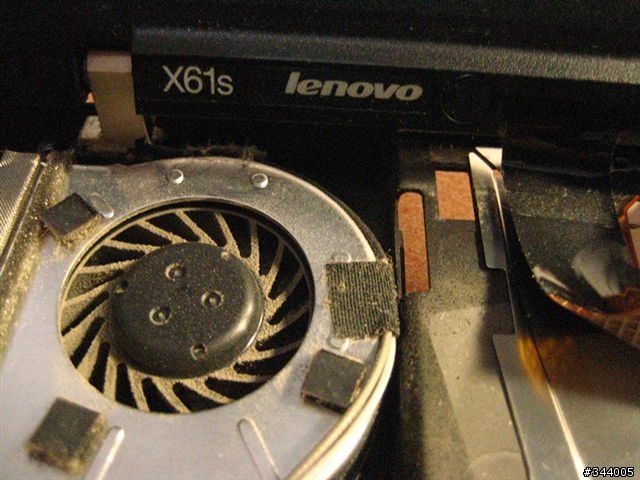

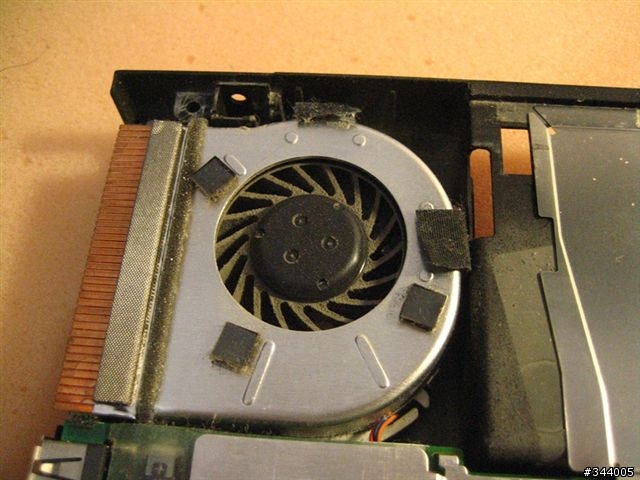

恩，風扇，就是髒阿
我就是不喜歡拿吹氣球吹或是空氣噴罐清理…
感覺沒啥作用，還有就是積塵永遠在內部，永遠不會自動消失


接下來就是要將主機板給拆下了
沒錯

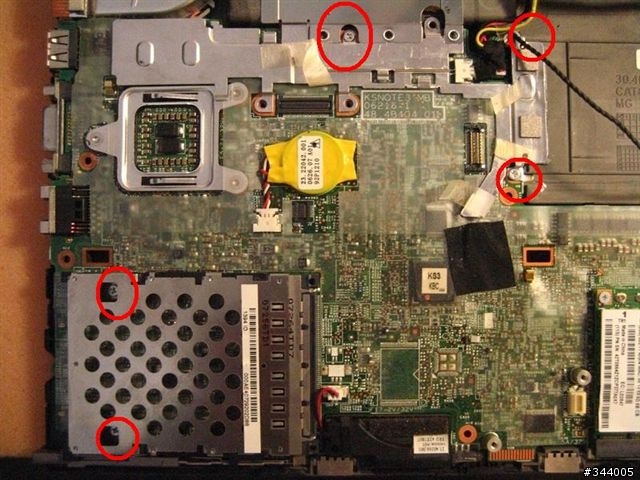

這裡總共要拆下五顆螺絲
如圖上標示處

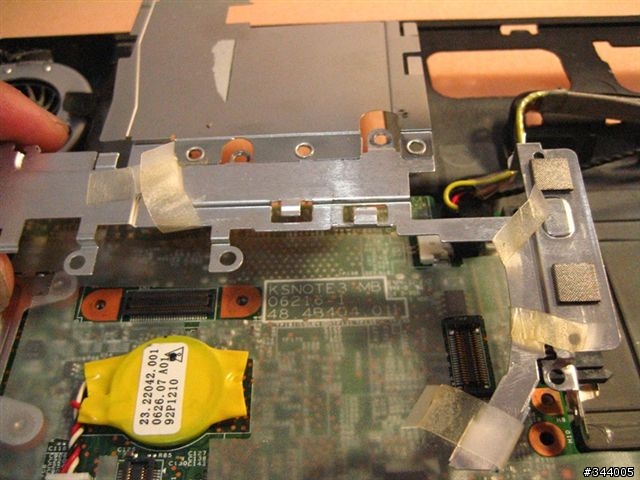

接著我們把鐵片給拆下
這鐵片也可能被透明膠帶給黏住，請小心拔除

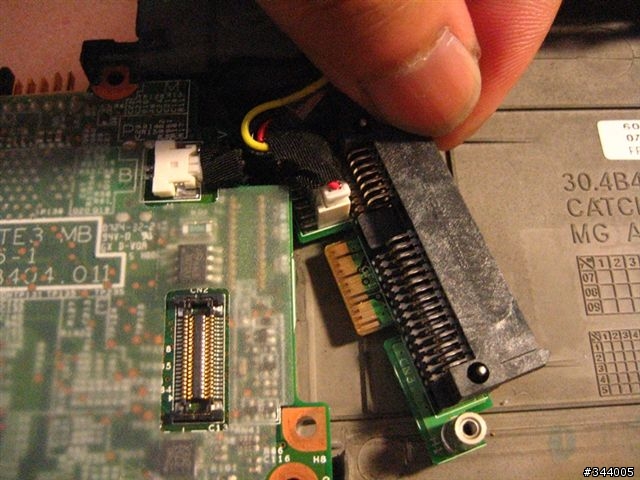

接著將硬碟SATA接頭拔掉
是可以分離的，沒問題！


再來將MODEM排線接頭拔除

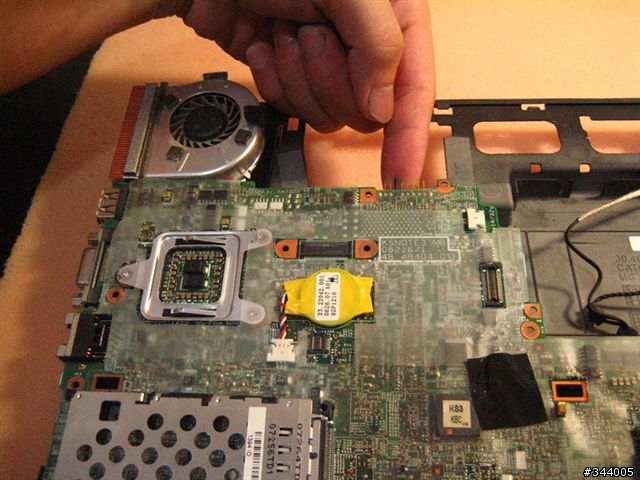

以上動作確實完成後，我們只要在電池金手指處以手指的力量就可輕易將主機板與底殼分離了～

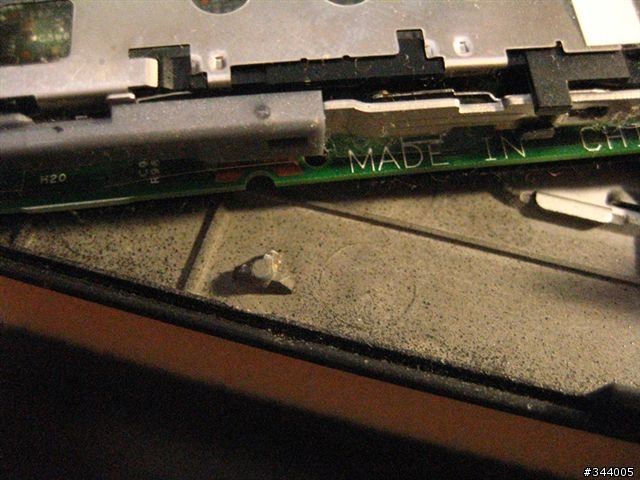

小心，這裡PCMCIA下方與底殼有個小點，這是固定主機板用的，到時組合回去也要注意這個孔洞唷！

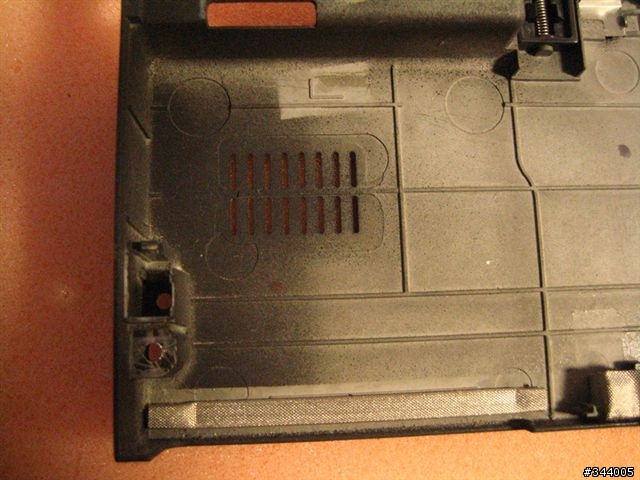

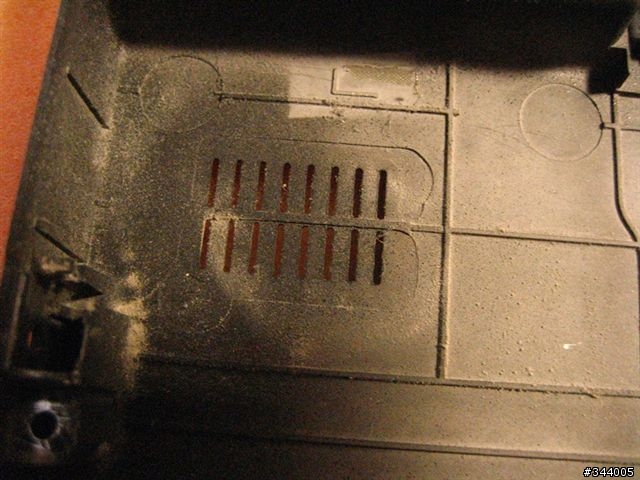

很好，底殼的風扇口真的是很多積塵….
這時將你的油漆刷，不是要塗油漆，而是拿來刷灰塵～



口乎，這下乾淨了吧～


再來就是主機板上的風扇拉！
PS X61s跟X61的風扇構造有異
所以X61的風扇要拆，請再自行找圖參考囉～

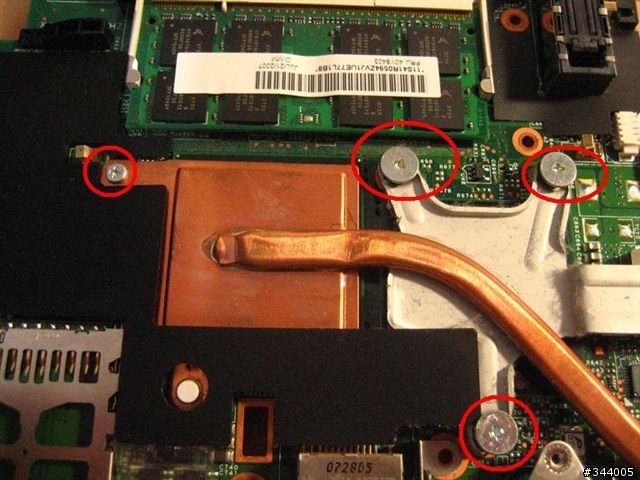

風扇的鎖點
尤其是北橋上後面的那一小顆螺絲
很容易讓人遺忘
切記，風扇共有四顆螺絲要鎖
三顆大顆的請平均慢慢的鬆開，以免將CPU的DIE崩角

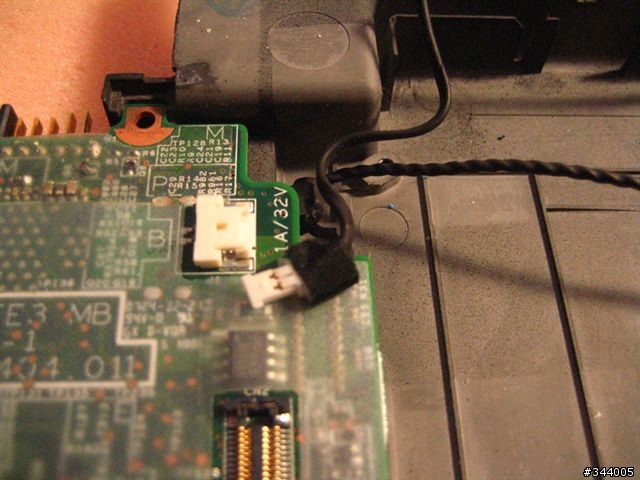

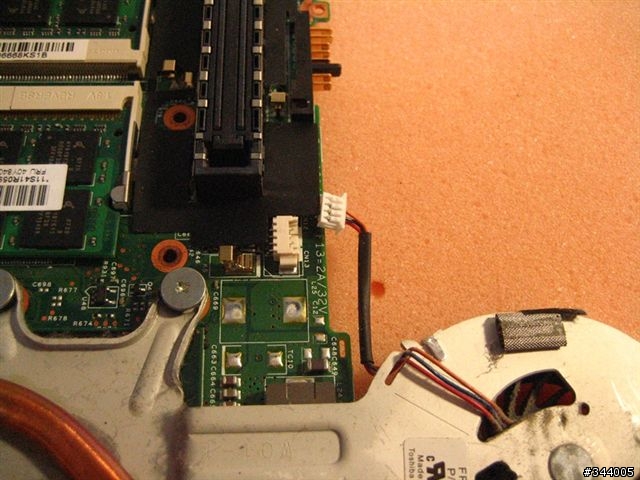

記得要將風扇電源接頭拔掉

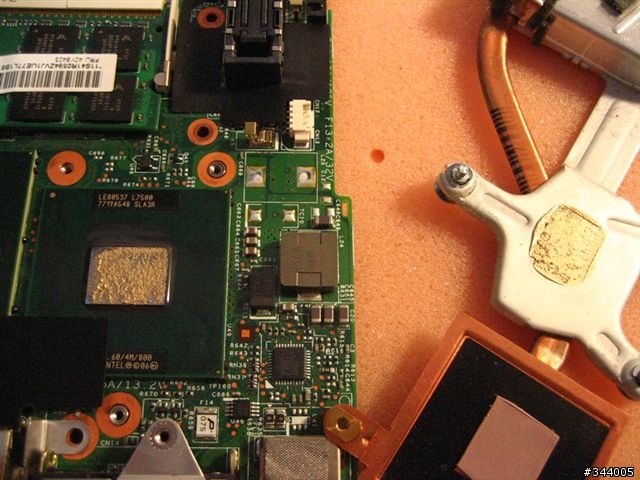

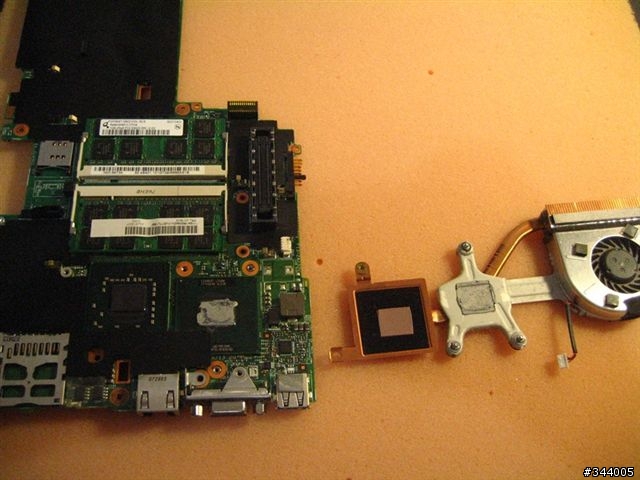

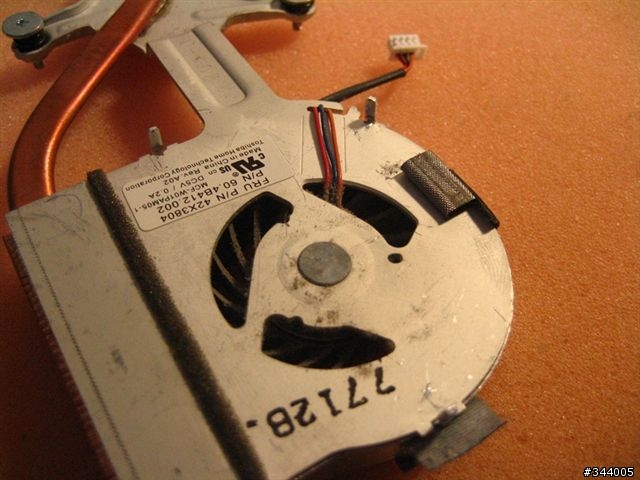

風扇與主機板分離圖


再來將去漬油請出
將CPU上與風扇上的散熱膏給清除掉

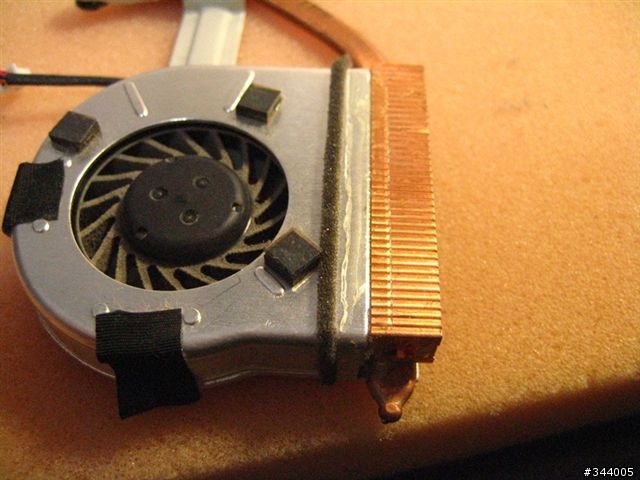

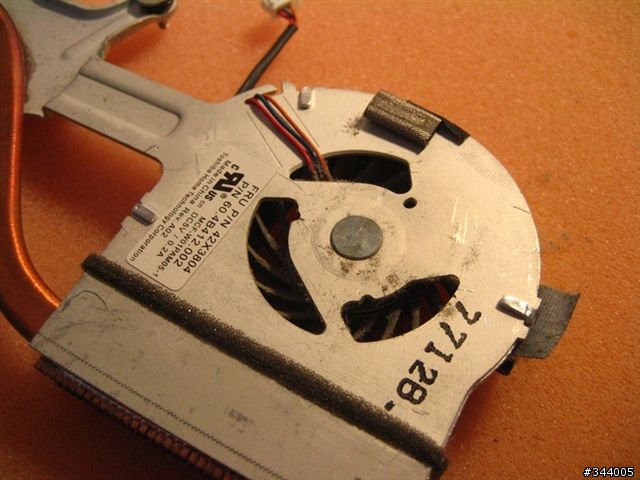

將風扇的蓋子


像這樣將卡榫掰開

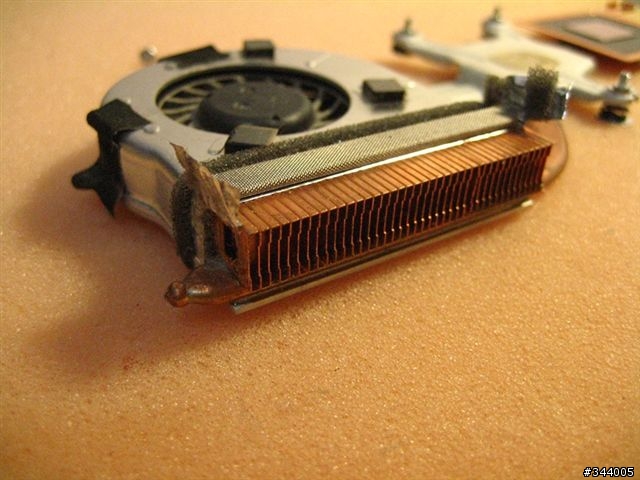

然後將散熱鰭片上的鋁箔貼紙撕除
小心不要撕壞喔
到時還要貼回去的


OK，撕除完畢

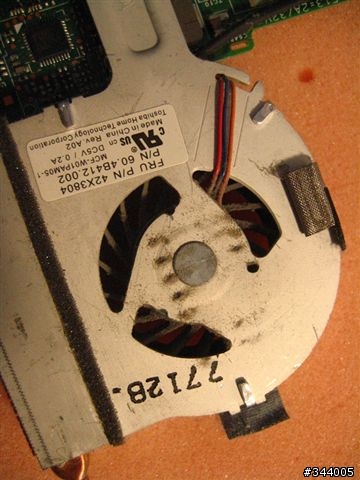

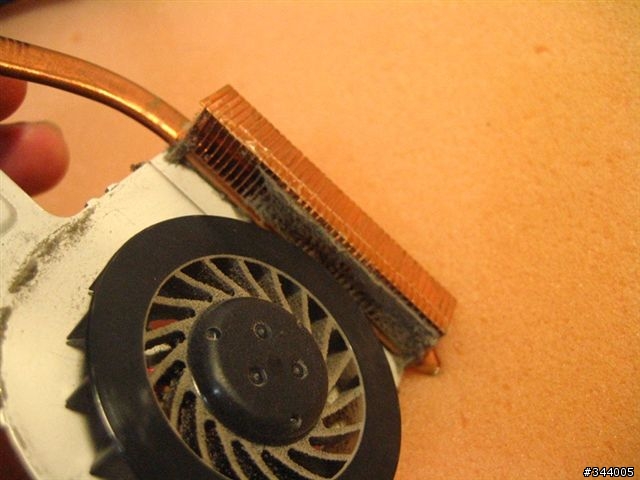

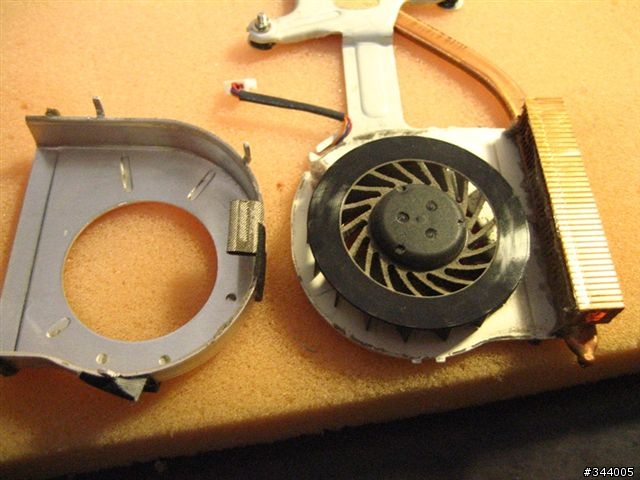

再來就是將風扇殼與本體分開


天啊
萬惡的灰塵又再一次堵塞了出風口
這下次想要散熱也散不出去了…..
再拿出你的萬用油漆刷，用力的刷


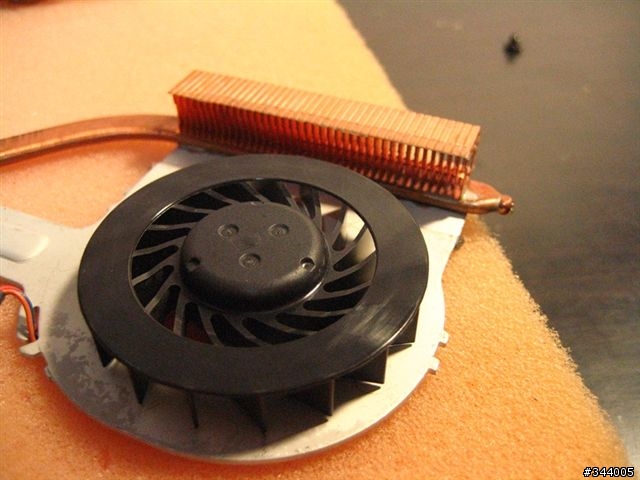

直到變成這樣…
(ps.記得這時可以將風葉軸心上點針車油～)

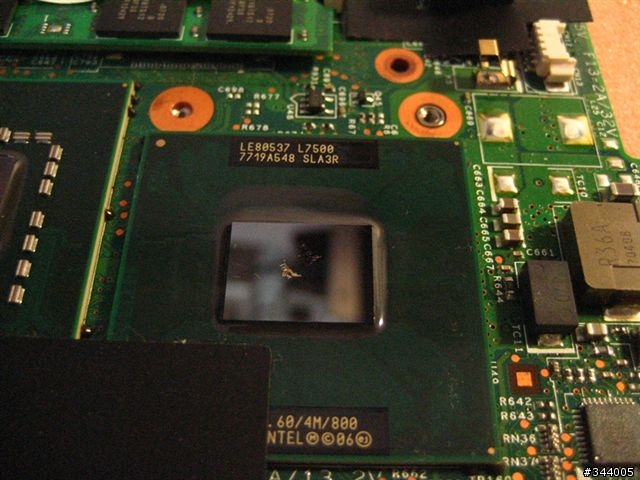

CPU用去漬油擦除散熱膏後


讓我們上一點銀散熱膏(為什麼有點偏黃？或許裡面有黃金成分吧～幻想XD)

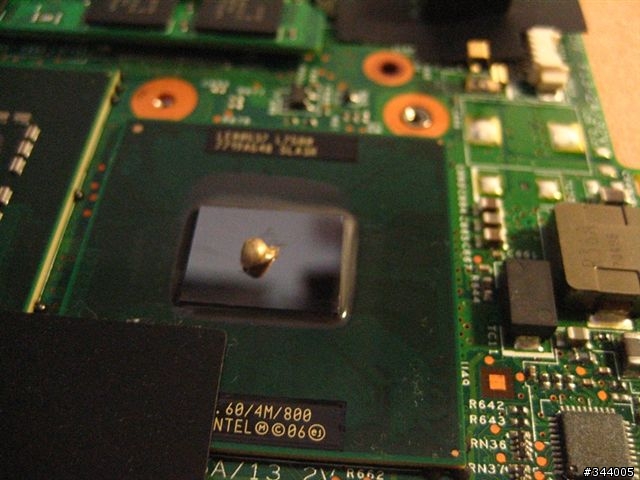

沾一”顆”散熱膏 上去就好


到時螺絲鎖上後就會自動散開了～
是不是很方便啊～XD


當然，風扇電源記得裝好，不然到時候會報錯，你就會知道痛苦了～
(人家不要再拆一次拉～～～)


OK～
反向裝回後

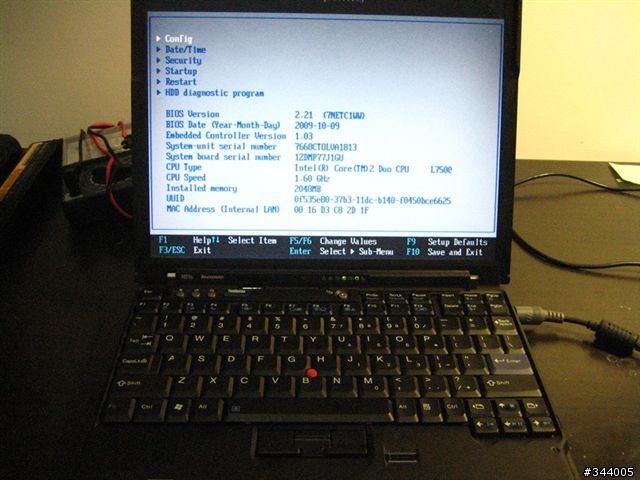

開機，正常

練完收工


呼，又發出一篇記錄了....
好累～
