傳統之CCFL較為耗電,壽命短相信對很多筆電族而言是內心無法剔除的疙瘩
打從我把這台小黑X60從垃圾堆裡收養之後,一直深深覺得...好暗的螢幕!!
尤其是剛從ACER 4810TG的LED背光轉換成X60時,我適應了好長的一段時間.
當然...換全新燈管是一定要的,我也從對岸搞了全新的燈管回來自行替換.
只是效果...差強人意是意料中的..
最後,在一個無聊的下午我想到了LED背光...坐而言不如起而行,我就給它買下去了!
當然廢話不多說,我們趕快開始吧!
這套件整組連同運費快兩百人頭紙,收到了了之後我一整個無言.
套件裡面只有一塊小塊的控制板+LED燈條.完全沒有相關說明文件
後來問了賣家,得知需要跳線以及跳線的方式(參考對岸极速捕风的博客)
於是...就開工了!
抱歉因為已經動手了之後才想到要拍照,所以少了很多過程
拍照技術不佳,照成傷眼也請多見諒!!
苦主在此,先動手把B蓋給拆了

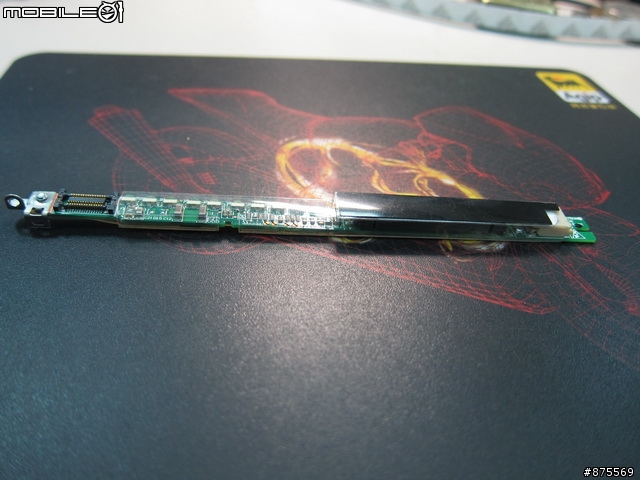

首先登場的男主角~高壓板
你可以在靠近點!!
第一步就是要把原本的高壓線圈給拆了,不管是要用剪得也好,敲得也可,務必要斬草除根

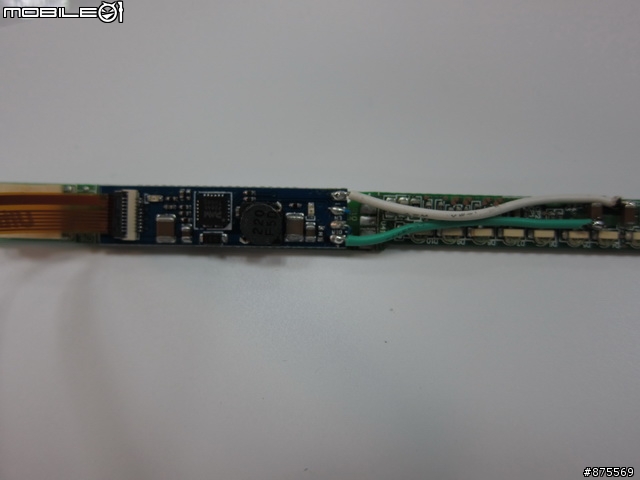

接下來要把套件中所附控制板給固定在原本高壓線圈的位置

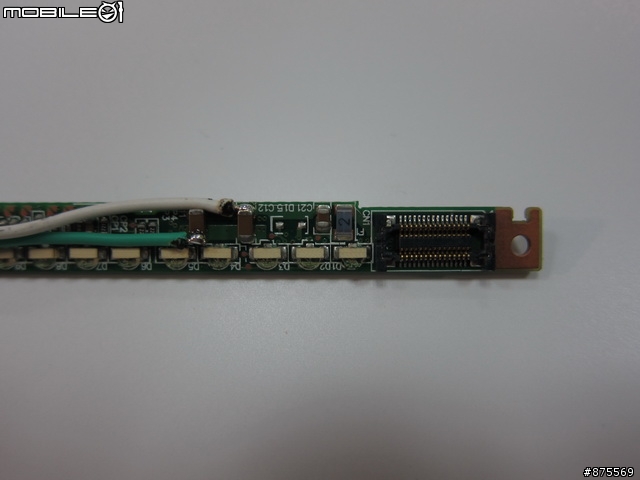

控制板上總共要接上四條線,分別是正負電還有啟動訊號以及亮度調整
其中正負電我採用比較粗的電線,在圖片中...很明顯我焊的很爛,電線還燒焦了
請不要批我.另外兩條訊號的部分,我是用較細的單心線,因為要繞到高壓板的背面
所以越細越好

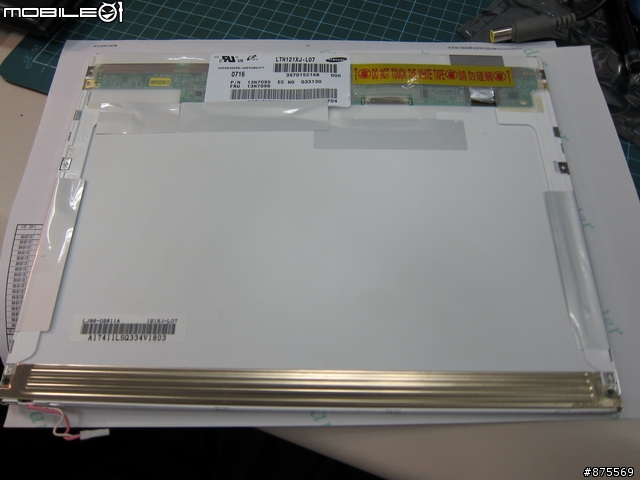

接著登場的是女主角~PANEL
因為她已經被我給拆了兩次了(換燈管換了兩次),所以顯得有點憔悴,也看得出很多修補的痕跡
因為更換LED燈條是在潔淨室裡,所以沒有拍照,直接來看換完的成果吧

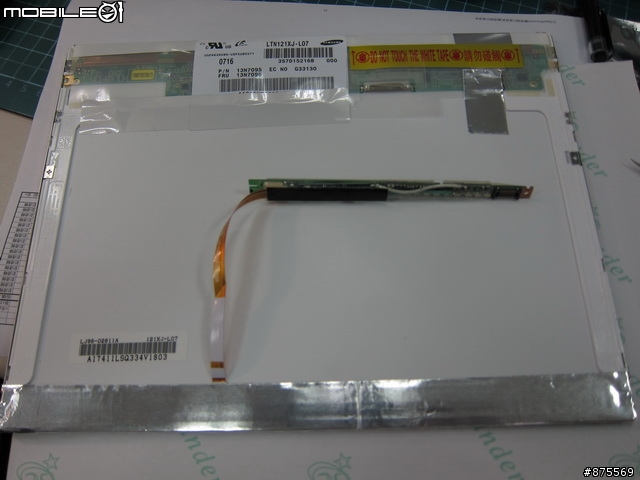

照片中,燈條已經與LED控制板連結.

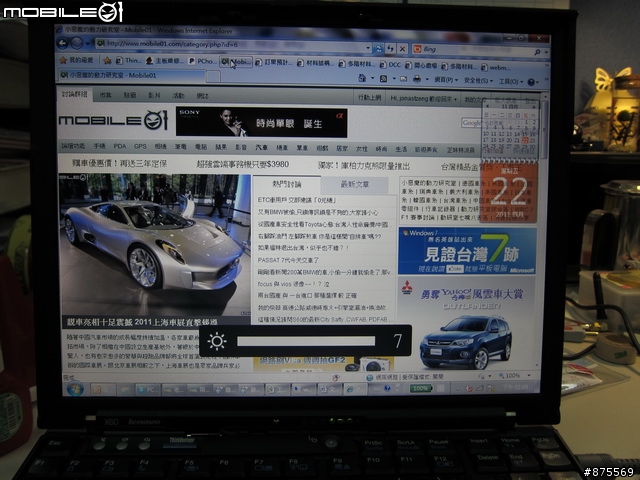

接下來,我們來看看換上去的笑果如何,這是最亮的狀態(別笑我,亮度很像沒有很明顯的增加)

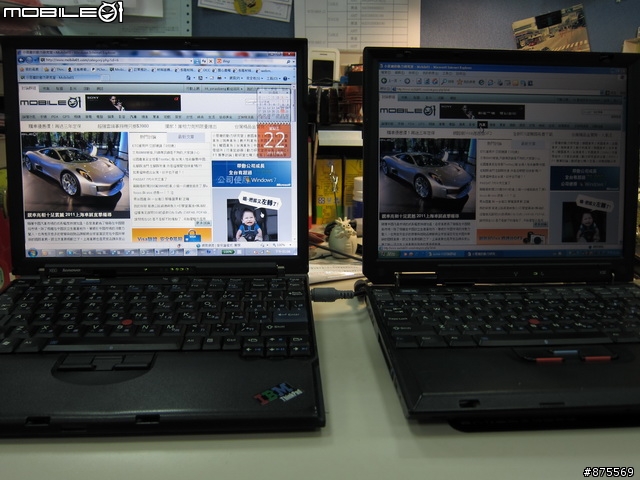

為了平息眾議,只好請出小小黑X32來作個比較(X60與X32皆為最亮的狀態)

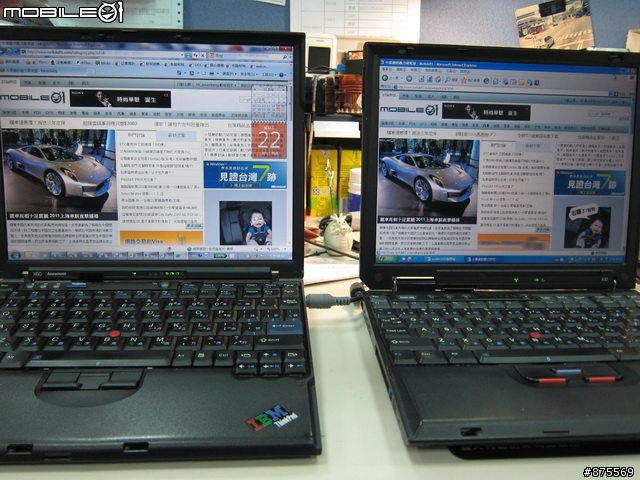

這張是X60在最暗的狀態,X32在最亮的狀態的比較圖

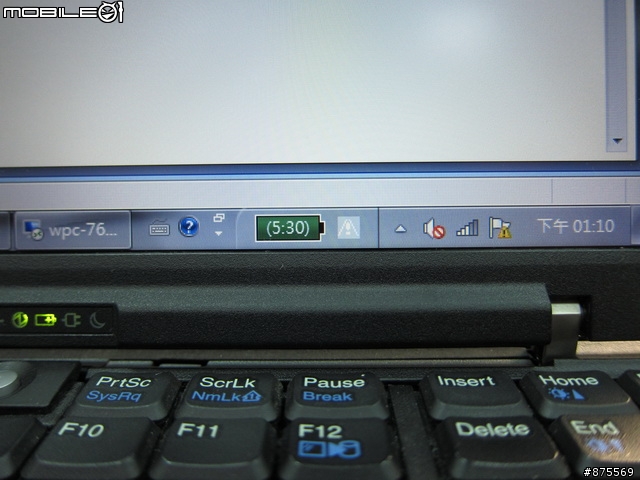

最後,來看看到底LED背光到底有沒有比較省電,在平時室內的燈光下已最暗的模式
約可使用4.5小時(副廠6cell電池,九成新),最亮的沒有試過.
(先前CCFL背光最亮的模式約使用3.5小時)
很感謝這段時間以來,許多大大將自己心愛的小黑委託我改裝LED背光
故在此分享這段時間以來改機的心得,讓有興趣的朋友作為參考
X6系列:
a.目前已改裝過快20部的X6系列,包括X60/X61/X60S,先前網友有提到光源不均(光束感)的問題,這部份應該是PANEL品牌的問題(不包括X60S系列,其為TMD的PANEL),與安裝較無直接的關係,目前遇過三台配置"奇美"品牌的PANEL,改裝完成後即出現明顯的光束感.另外一個品牌三星的PANEL則非常的不明顯.
b.另外X60S系列搭配的TMD PANEL,因輕量化與高亮度的特點,本體與導光板皆十分的單薄,施工時要特別的小心,否則PANEL兩側的漏光情形會非常明顯
R6系列
目前已施工過兩台,B蓋非常的難拆,一個不小心卡榫就會斷給你看,改裝後效果還不錯.有幫某位站內的大大購買過另一位掏寶賣家所販賣的自製控制板(可直接取代原本的高壓板).雖說施工容易,但是價格較高,且較原廠的高壓板少了一個元件,所以蓋上小黑的蓋子並無法自動進入睡眠狀態.
T4系列
目前已改裝過三台,沒有特別需要注意的地方,可能因為年代久遠,改裝完成後LCD偏黃.
X3系列
目前改裝過一台,LED燈條的控制板與其他機種不同,為A型控制板(X6等常見機型為P型控制板)
後續將會繼續補充我所知道的...謝謝各位!!
