[改裝]T61p 15.4" 更換3G燈條及3G天線

2008/05/21發表了一篇T61p 15.4" 改裝 3G 網卡文章
http://www.mobile01.com/topicdetail.php?f=240&t=629746

如今經過了兩年半的時間,
偶然間在逛露天拍賣的時候,
發現了T61p 3G燈條及3G天線的蹤影,
突然間又燃起了動手改裝的念頭.

在兩年半前因為新機器不捨得拆,
而錯失更換3G天線的機會,

但實際上的原因是,
經過實際信號交叉測試,
3G天線信號強度與Wifi n天線信號強度相當,
所以當下也懶得去拆機器安裝.
詳細內容請參閱"T61p 15.4" 改裝 3G 網卡"這一篇文章.

這次難得找到零件,
要是再不動手改裝,
往後可能沒機會再遇到吧,
之前在淘寶網有看過賣T61p 15.4" 3G天線(確認過FRU無誤),
但最近再次去搜尋卻也找不到了,
所以當機會來臨的時候,
可要好好的把握住.

看了一下賣場3G天線FRU編號,
與T61p 15.4"維修手冊不相同,
但明明賣場寫著適用T61/T61p 14/1" 15.4"
經與賣家問與答聯繫確認,
賣家說是幫朋友賣的,
也不確定是否15.4"試用,
所以經過數天小惡魔的掙扎,
忍痛花了530元含運費就買下來了.

不囉唆直接看圖吧.

T61p 含有3G符號的燈條,以及二手的3G主副天線


比對一下燈條長度,
嗯 ..... 確認是一樣的可以更換


準備拆面板了,
面板上方有兩根螺絲,
下方有三根螺絲要拆,


依照維修手冊內容一步一步拆,
很輕鬆就把後面板拆開,
拆開來有看到天線配置,
面板上方有無線USB天線,
以及WLAN天線兩根
側邊為WLAN主天線


這一根天線是WLAN主天線,
照維修手冊資料,
WLAN主天線應該要在面板上方才對,
原以為只要加裝3G天線即可
所以這次改裝就沒有買WLAN天線,
造成此次改裝的麻煩.


比對一下原有天線以及3G天線長度,
確定是一樣長的沒錯,
但是問題來了,
各位有沒有發現一個問題,
這根天線是3G主副天線,
但是原來位置的這根是WLAN主天線啊.


先不管這麼多,
先裝上去再說,

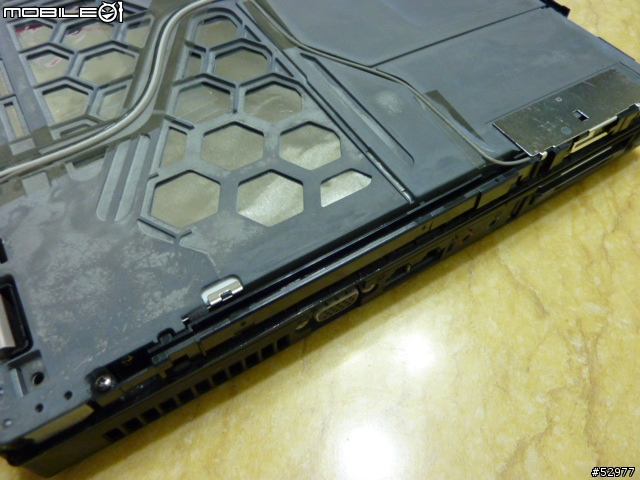

用膠帶固定走線


轉軸固定走線,
安裝好之後又發現另一個問題 ..... 線不夠長
靠 ..... 趕緊查維修手冊,
才發現這支3G天線是T61/T61p 14.1"寬螢幕用的,
難怪線會不夠長.
後面線材重新加工部分就不說了.


等了兩年半,3G燈號終於亮了


就是這個光 ..... T61p 最後改裝完成囉!!
