[改裝]讓T43p再次容光煥發－IPS QXGA改裝紀錄

大家好～～
繼上次的"[改裝]T60p 2048*1536的QXGA & SSD上菜啦"
這次有網友託換置QXGA於15" T43p上
在此，小弟就藉著這個機會順便將其紀錄發表於此站上，當然有事先與該位黑友大哥懇託，且得到他的允許才得以將紀錄供諸各位參考

首先，感謝該位黑友大哥－mj796085，以及他的T43p在這次的改裝，上陣賣命演出，才會有這次的發表文

好，其他廢話不多說了，進主題～

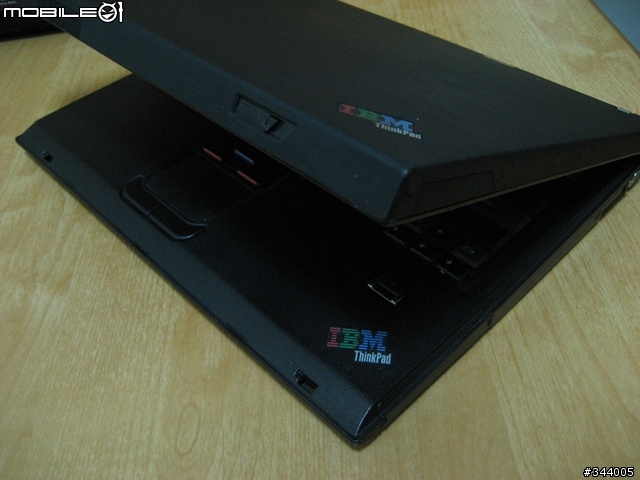

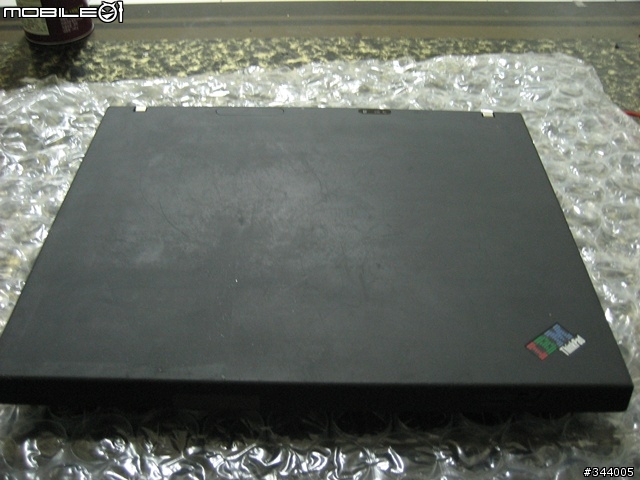

本次的主角豋場～T43p，看樣子是有點老態了～看來大哥真的把它拿來當工作機用到淋漓盡致了....
不像小弟把它拿來蒐藏呵護
不過能陪伴主人東奔西跑的機器，才有其價值存在，這樣台灣的經濟才會起飛啊～(致敬！)
說真的，能摸到當初IBM 15" 王者的感覺，就是不一樣，螢幕比我的 15" T60p還厚實

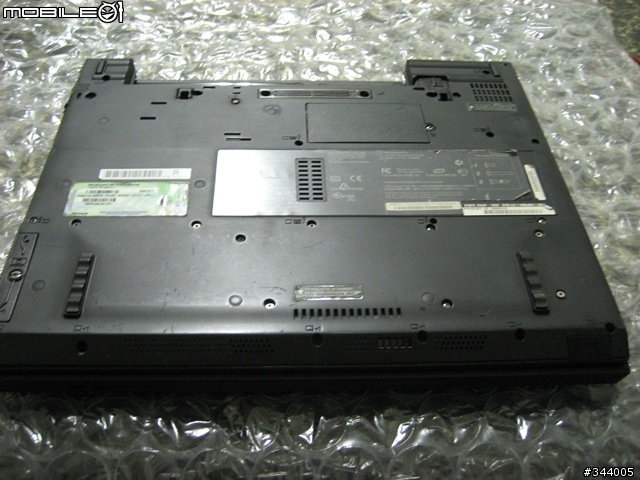

該摸的都摸完了，那就來做正經事吧～先準備好一張床給他舒服舒服～
來～乖乖～哥哥會溫柔的對待你的
說時遲那時快，Joy三兩下就把螺絲全數拔起，風起刀落，讓它來不及唉出聲～

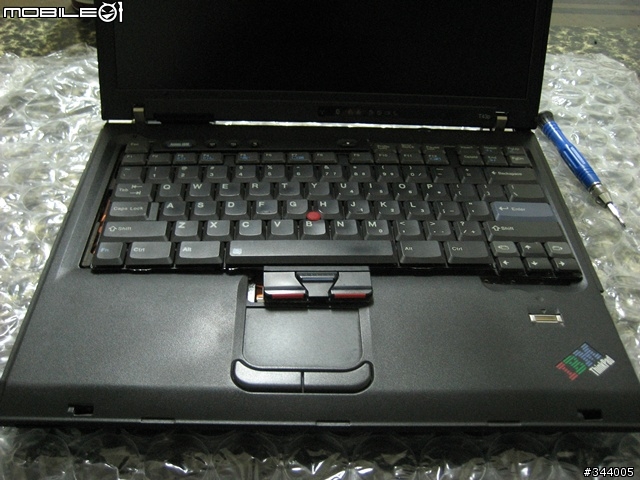

這時，翻正面，開上蓋，褪除那薄薄的鍵盤

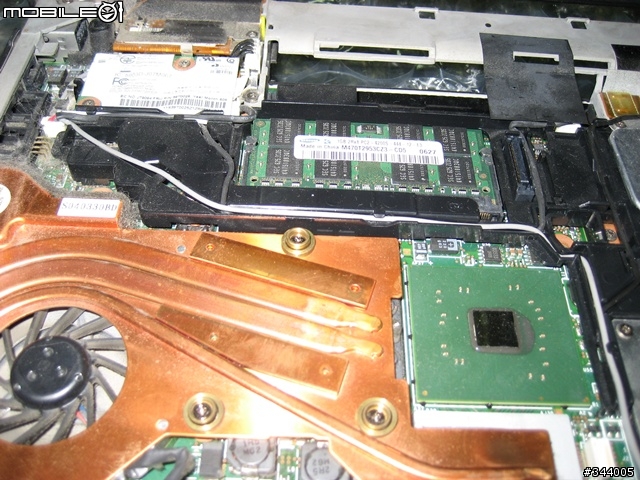

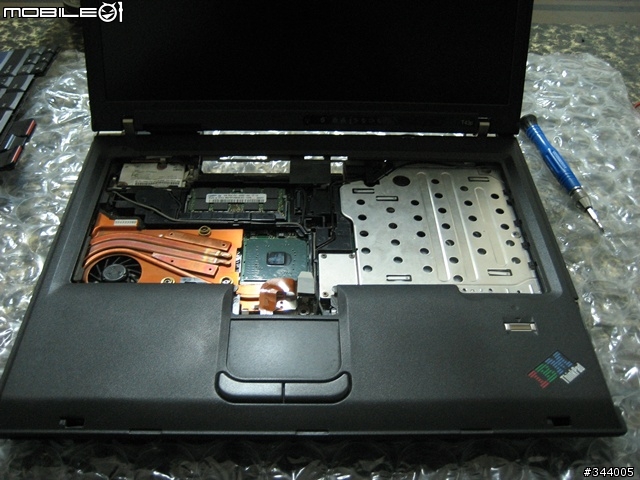

迷人的機身肉又出現了，哇哈哈

可以發現，他的C蓋不像是T60p的是分離式的，感覺相當的完整，很棒！可是不利於拆卸...外觀100，但動手複雜度就高了，正所謂"有一好沒兩好"

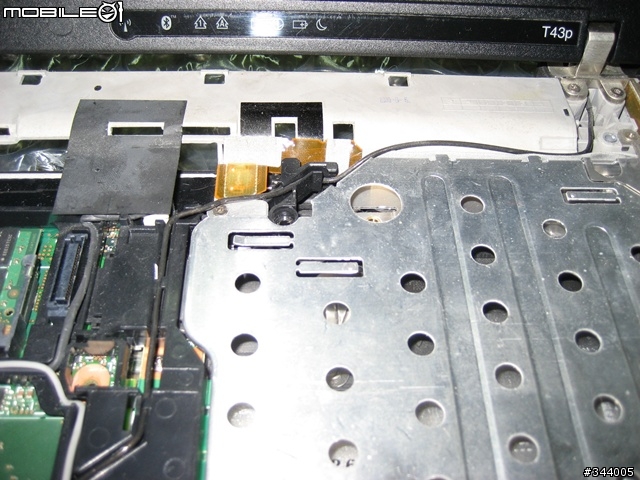

好啦，這就是傳說中的藍芽卡，其上就是排線的接口了
看啥！還不快拿下！(喳！咻咻～)

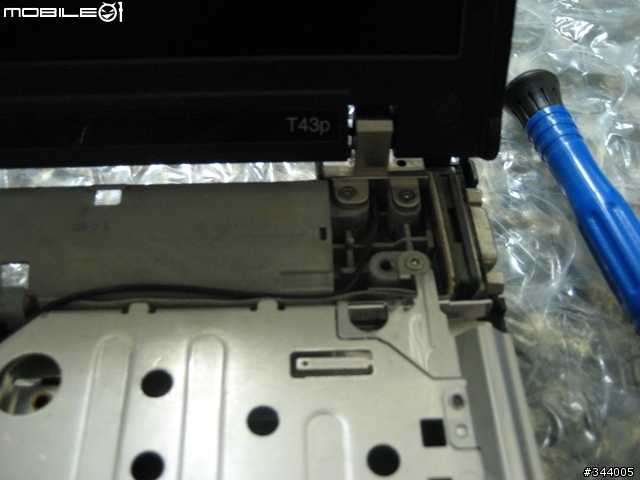

螢幕螺絲螺絲，拿下！


還有隱藏版的螢幕螺絲！來人～拿下！

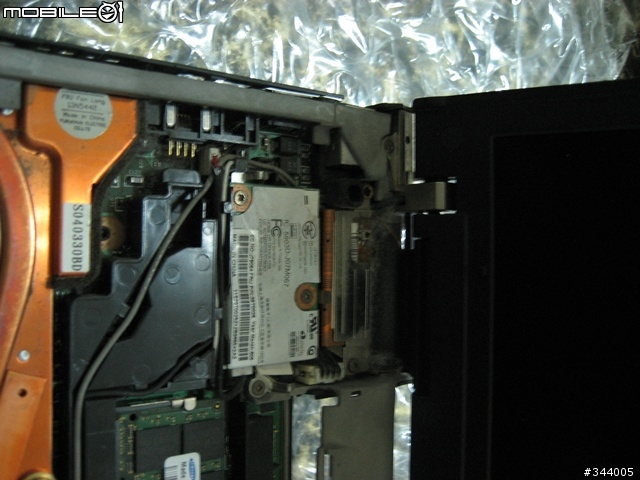

螢幕走線，記錄一下，以免到時後忘記了




這時小弟手上拿的就是藍芽子卡，還有他的天線～
請拔下天線，因為它跟螢幕有牽連到！
順便將螢幕接口挖起來～


OK,這樣就完成了腰斬的手術了

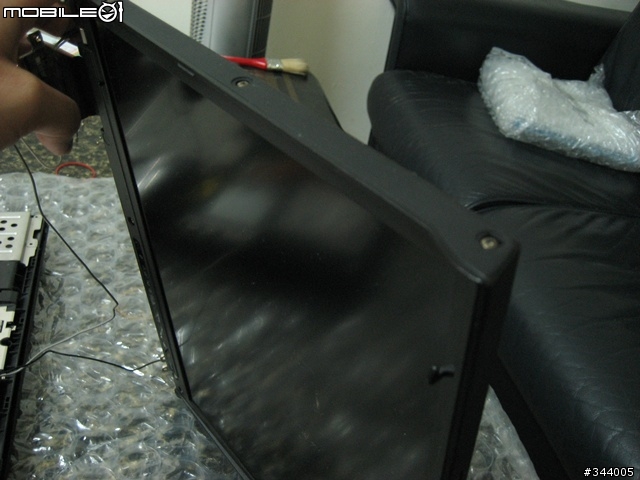

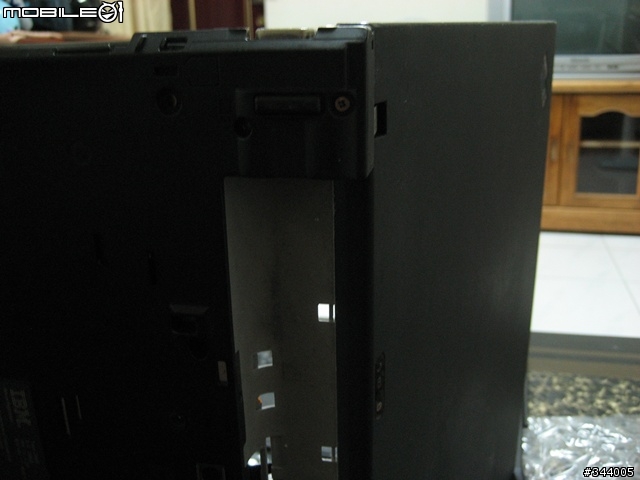

這張照片特地照出來，就是各位看倌可以發現，T4x 15"的螢幕邊框設計的是如此的厚實，側邊呈現到梯型，沒有那種超薄型筆記本的恐怖脆弱感，上邊還有那特突出的招牌屋簷，可遮陽防雨(誤)～呵呵
各位，好戲就要豋場了！


手術繼續進行！瘋狂拆螺絲手Joy，Go~


這螢幕邊框應該沒有拆過，雙面膠黏的超緊的，X的！指甲超痛～


不好意思，中間過程助手去上廁所噗噗，所以就～跳過～

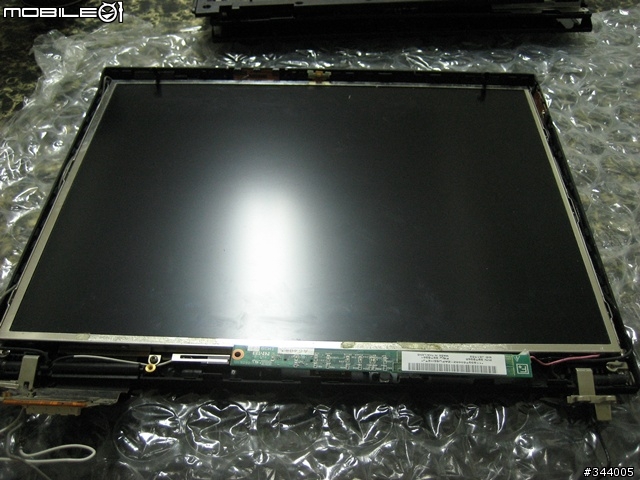

直接裸奔！
唉～這張照片看起來好像怪怪的，怎麼好像有重複顯示？

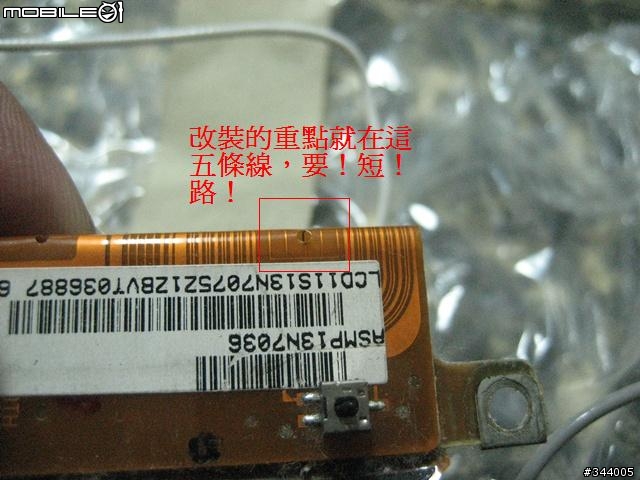

沒錯，這就是15" T43p改裝的重點－屏線改裝


問題就出在這裡

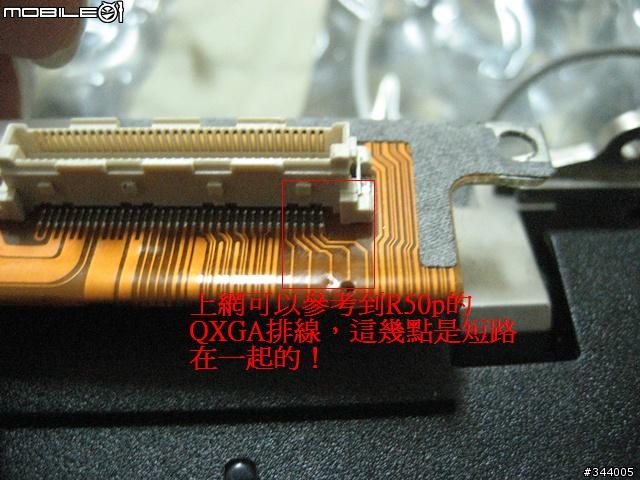

根據可靠消息指出，R50p的QXGA排線，在紅色框區域是全部短路的
但是UXGA的排線卻在第2,3pin處以打洞的方式開路，真是萬惡！！


繼續看下去吧！

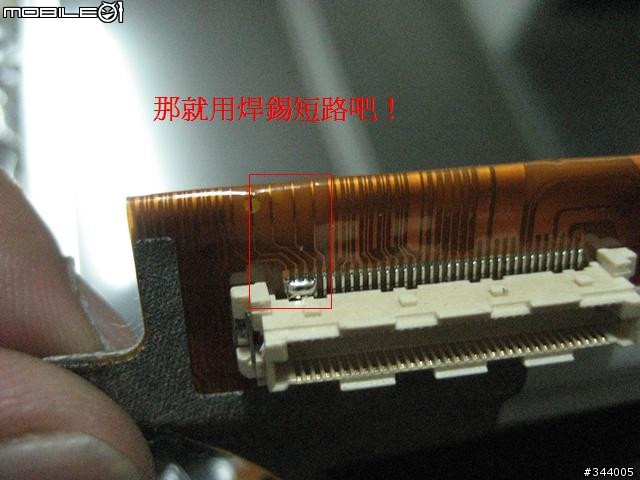

所以小弟就以焊錫短路之，眼尖的看官應該有看到，第5pin沒有吃到焊錫，但其實基本上它在上上張圖中已經與pin1&4是短路的情況，所以～沒差！


嘿嘿～再裸奔一次，OK囉～


既然OK那就不廢話了，組裝吧～

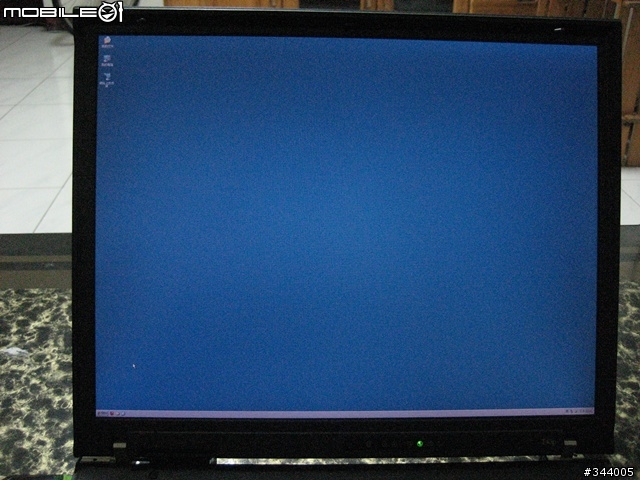

暫時以NONAME XP試跑～

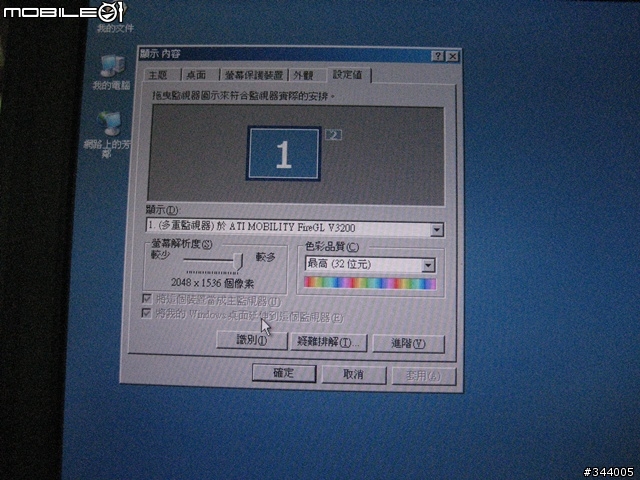

OH～YEAH～可以以2048*1536顯示～
這下辛苦可沒有白費了！
總算也對的起mj796085大哥，以及他的15" T43p對小弟的期待～


真真實實的2048*1536
字雖細小，但是是細緻的！
挑張照片看就可以知道這片螢幕的價值在哪了！


以上！紀錄報告完畢

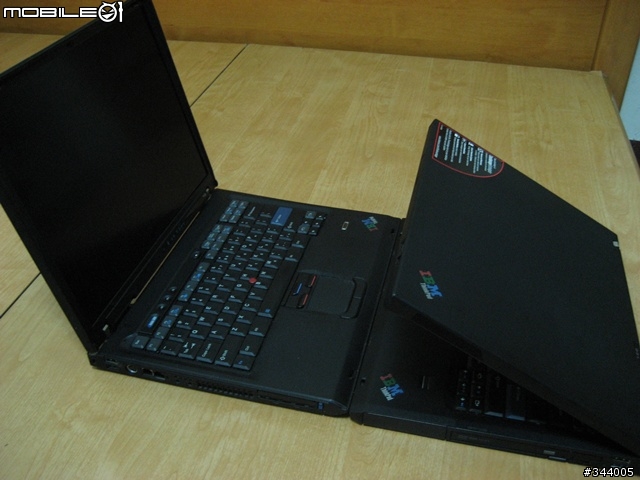

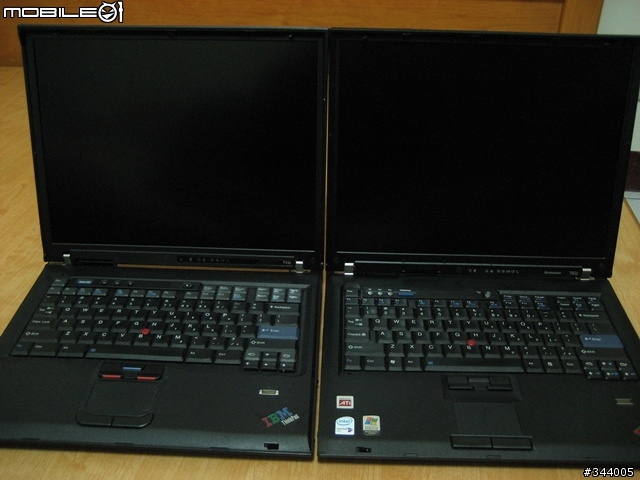

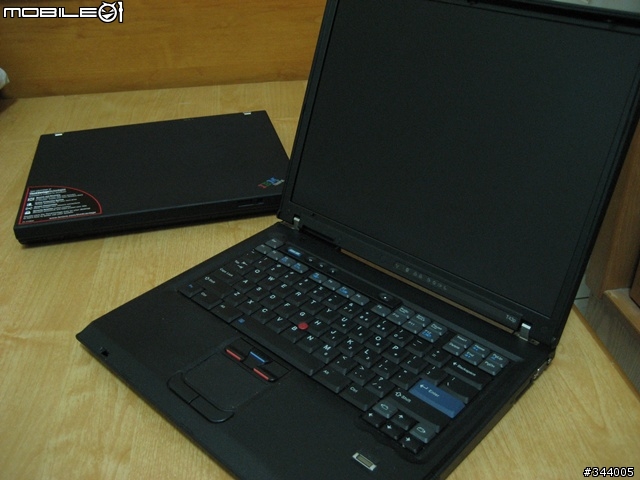

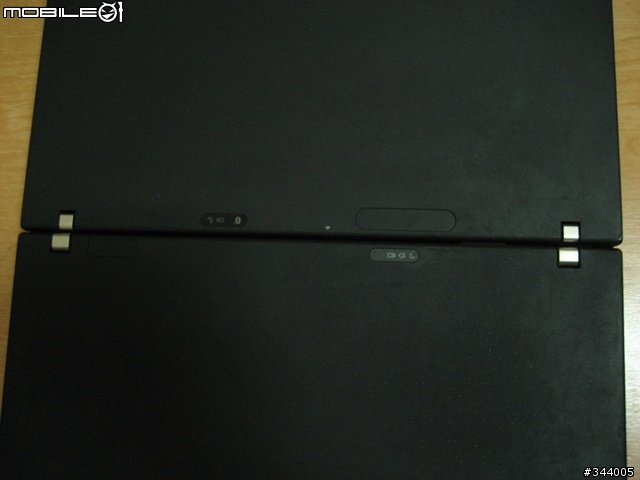

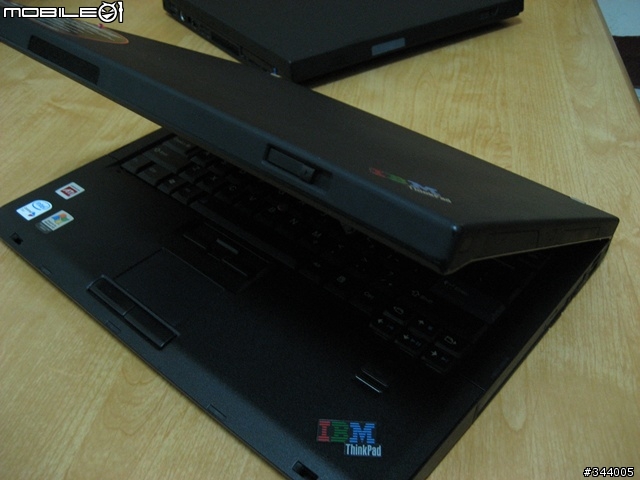

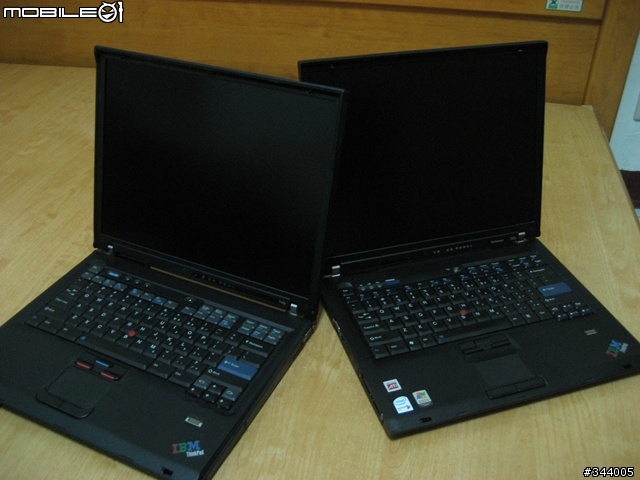

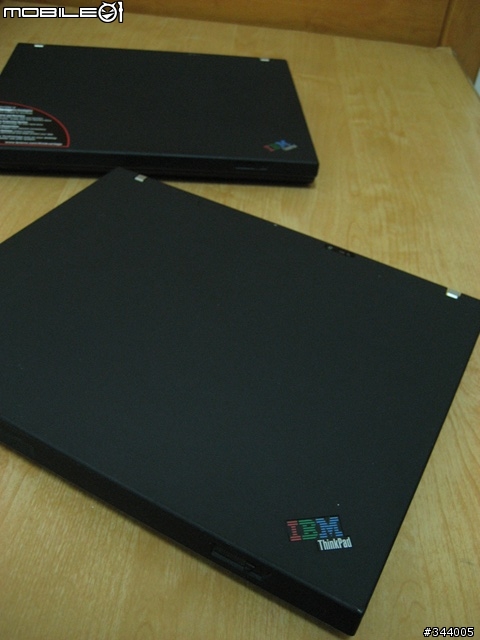

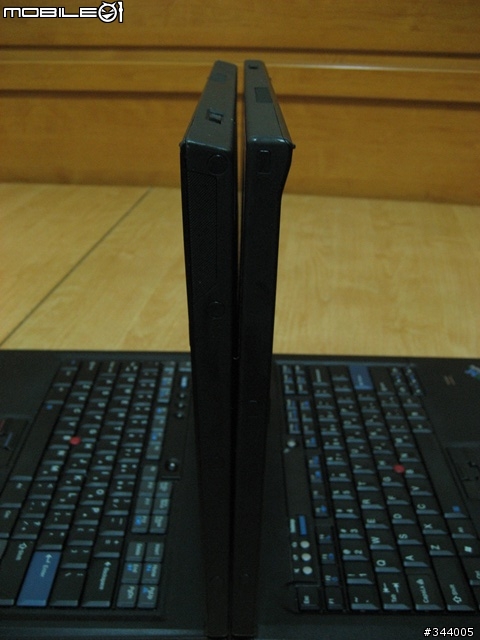

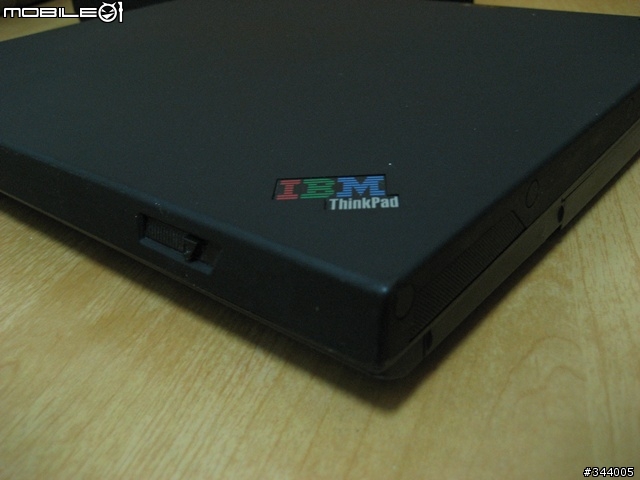

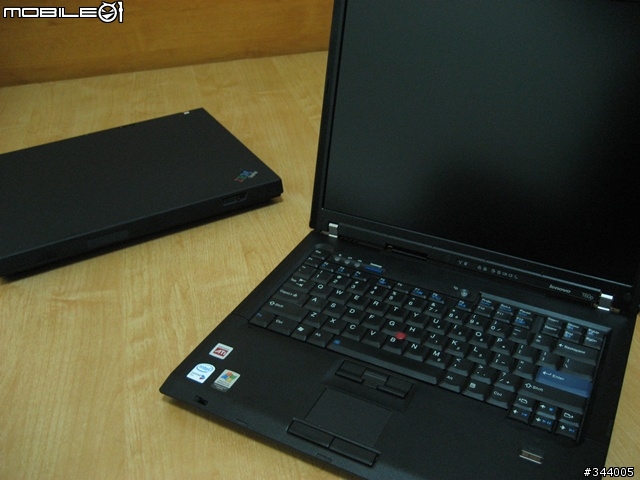

接下來，小弟的T60p說想要跟老大哥團圓合照幾張～
小弟非專業，拍攝手法拙劣，以下照片，望各位見諒了














T60p:大哥好
T43p:多禮多禮








至此，感謝各位點閱！Have a good night～
當然～加分是非常welcome的～嘿嘿～
下台一鞠躬！
