[分享] IBM T43 14.1" SXGA+ 1400x1050 LCD 換裝記

有天在開車時, 整理後座時發現一箱不知明物

本以為是老哥的碟煞盤正想拿去偷賣人, 打開箱子一看才知道...

這...這不就傳說中的道具, +100 SXGA+ LCD套件嗎....

是的!! 正是 IBM T43 御用的14.1" SXGA+ 1400x1050 LCD !!!

而且是套件喔!! 三件式的!! (改電腦也有套件??)

分別是 LCD面板, IBM T4x SXGA+ 專用的高壓電板 & LCD 連接排線

改裝時高壓電板 & LCD排線 必須一併更換, 不可延用原本XGA的

------------------------------------------------------------------------------------------------------
介紹套件先:

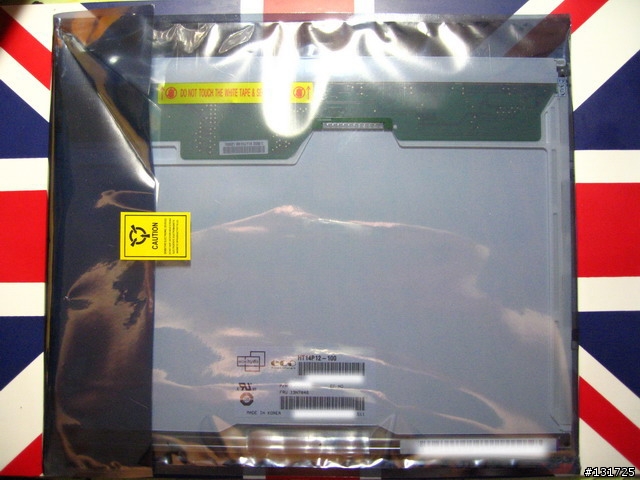

LCD 面版本體 (正面):


背面

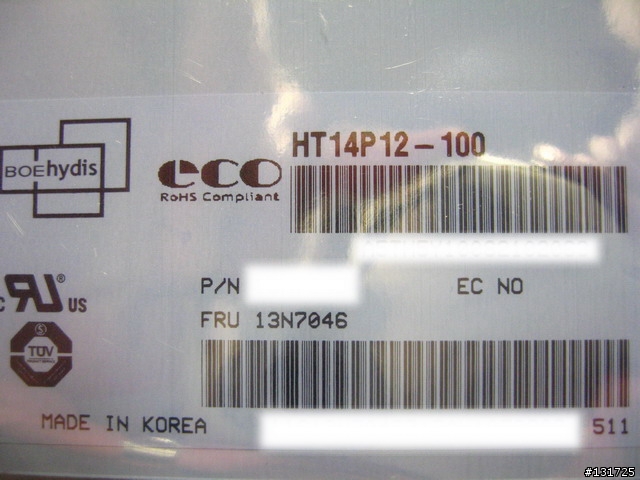

相關資訊: 京東方 Hydis HT14P12 面板. 很明顯地, 是寒國製, 齊柏林反寒, 假裝沒看到...

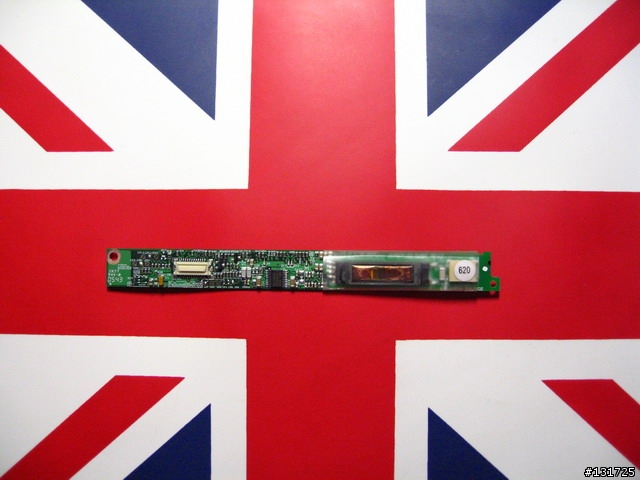

高壓電板(正面)

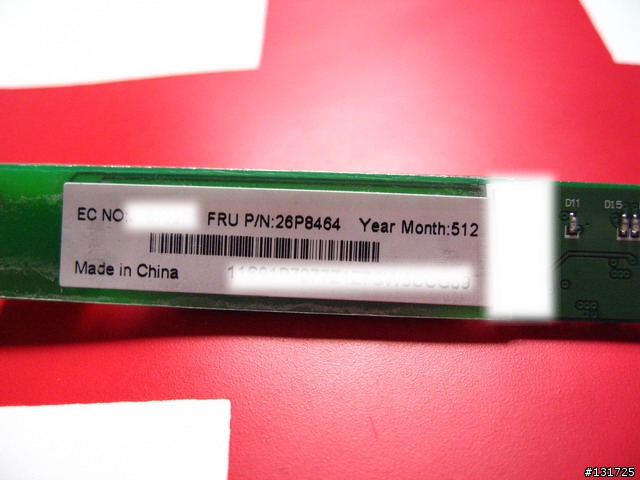

背面近照

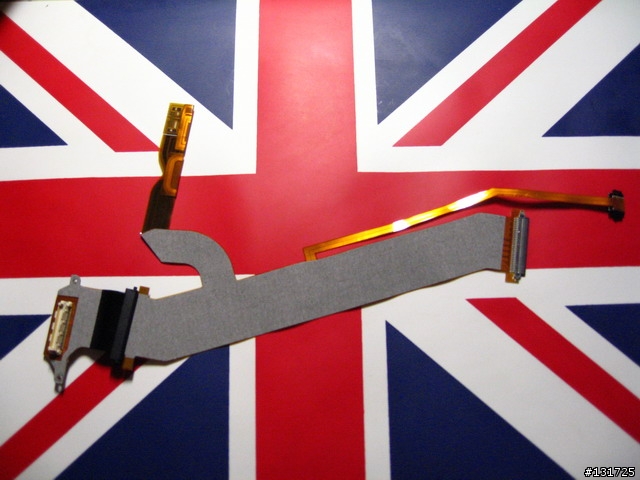

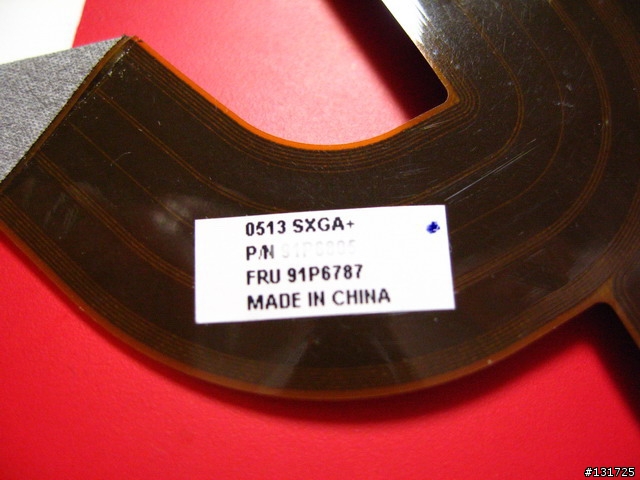

SXGA+ 專用LCD排線

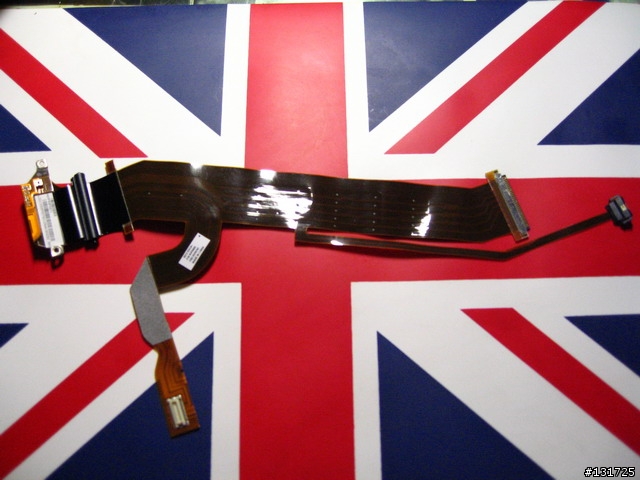

排線全貌


翻過來再一張

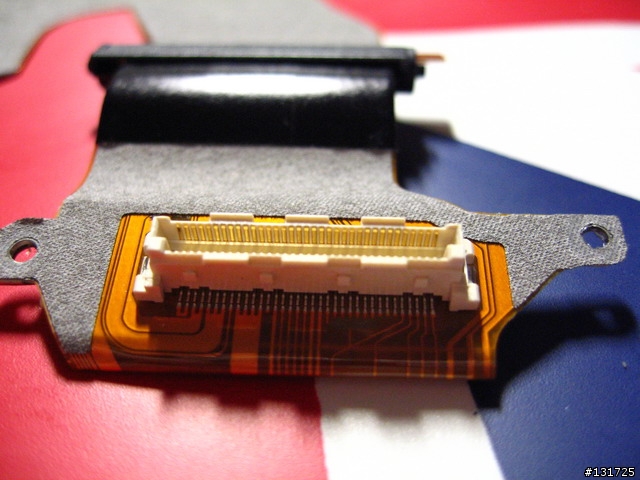

連接媽媽板的接頭特寫


------------------------------------------------------------------------------------------------------

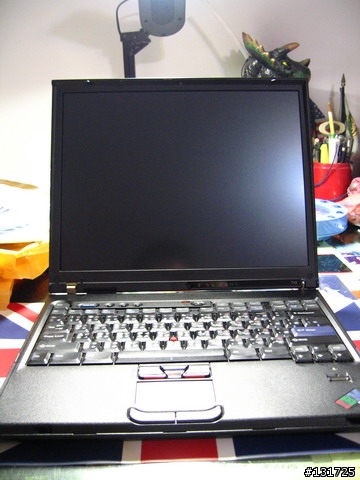

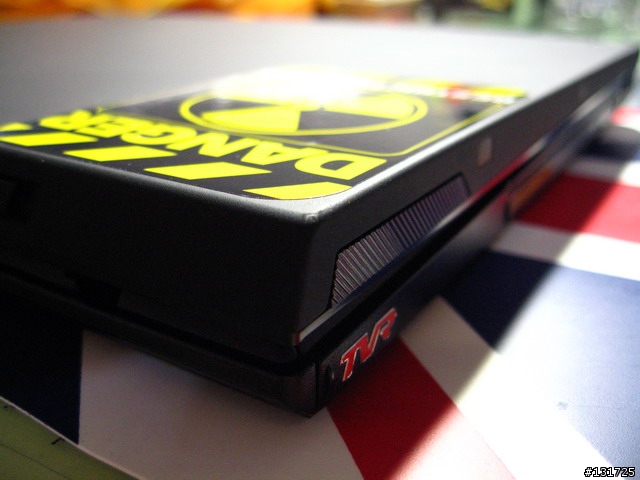

好了, 動工吧, 這是被害者-T43


變壓器拔掉, 電池退出來, 電源鍵再按個兩三下, 確保機體沒殘留電源.

將T43給撲倒, 再把她轉過來, 正面朝下, 好從背面來

過程中, 螺絲挺多的, 還有些小組件

建議是拿雙面膠黏在大紙上, 再寫上螺絲位置 & 編號, 比較不會亂, 也不易將螺絲搞丟

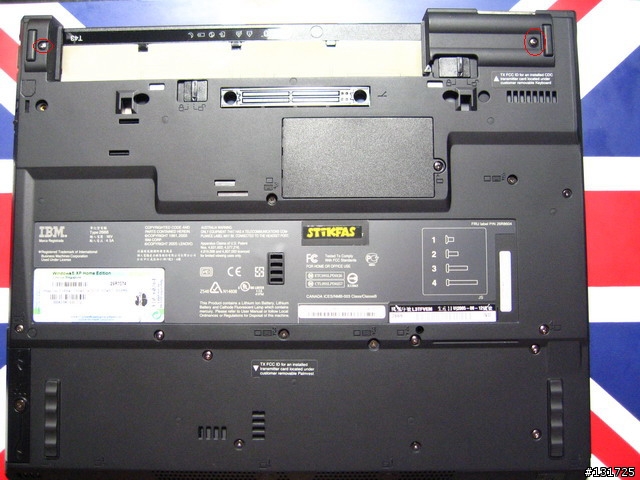

首先, 把鍵盤給拆了

將圈起來的四個螺絲卸掉, 可別用氣動槍喔~ TP很柔嫩的

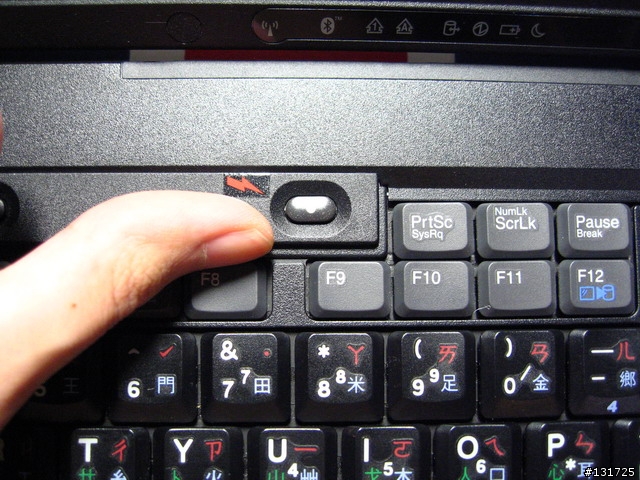

螺絲卸下後, 轉回正面, 像圖中所指,

用您的大姆指朝TP的G點輕輕一推, 她就出來了, 沒錯, 鍵盤就出來了

這裡要小心, 別太急著把鍵盤拔起來, 鍵盤上還有條排線連著媽媽板喔!



鍵盤移除後所露出的部份媽媽板, 此時唯一能更換的2nd RAM也在這裡


再來, 把掌拖給拆了, 14"的分兩次拆, 15"的一次拆. 不一樣喔~ 這裡只針對14"的

第一拆:

這次螺絲比較多, 有八顆. 更討厭的是, 有五顆是要拆螺絲檔板的,

檔板不好拆, 要用小刀 or 小一字起子從邊邊挑起來, 一不小心就會刮到機體 or 傷害檔板.

要格外注意.

弄半天後,

終於出來了, 很明顯的, 螺絲終於都轉出來了之後呢,

也別急著拔出來, 是的, 別急著把掌托拔出來,

這裡也有條排線連著媽媽板 (沒有touch pad則無排線).


第二拆:

電池位置兩測的兩顆螺絲卸下, 可以把掌拖上半部(鍵盤邊框)給卸下, 等等, 圖下面還有字, 接下去

看完再拆



注意:

拆掌托上半部(鍵盤外框)時, 請注意後方的奇形怪狀卡榫, 別弄斷囉.

掌托連接機體左右兩邊是用卡筍的, 所以要用點力才能拔除, 一樣, 溫柔點, 別弄痛她了!

當掌托全卸下後,

這裡還有顆螺絲, 在CPU風扇的左下角, 看到了嗎~ 有紅線圈起來唷~

在螺絲卸下來之後, PCMCIA上的小蓋子也可以一併移除



看倌們能相信嗎? 這才用了半年的TP, 機內竟可以積這樣多灰塵...

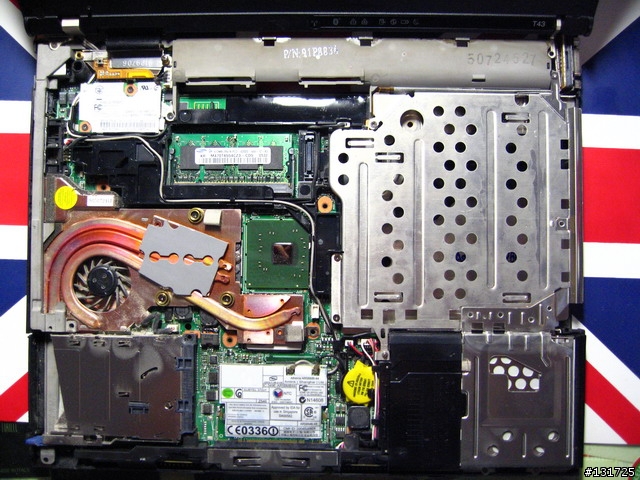

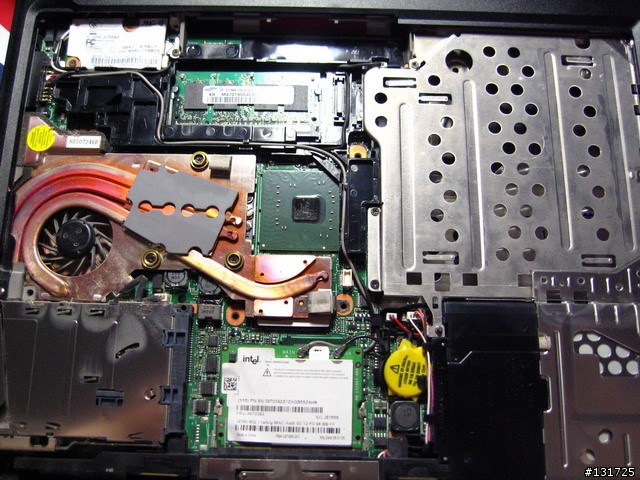

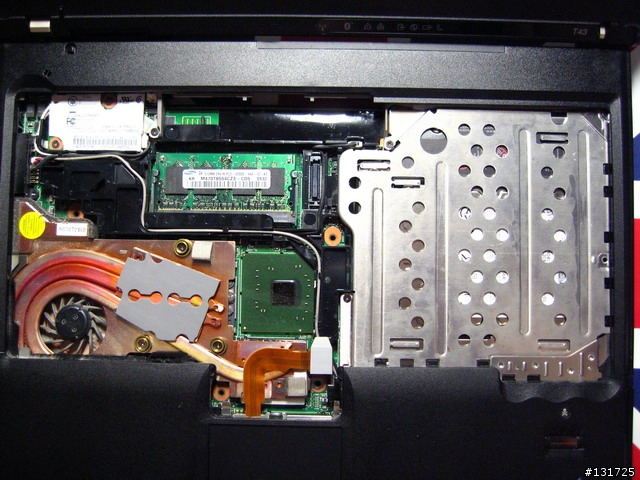

拆的差不多了, 媽媽板一覽無遺, 能更換的組件在這時候幾乎都能換了,

當然不能光說不練, 所以齊柏林也偷偷地更換了無線網卡, 這兩張圖可以比較一下

後者就是另一項傳說中的道具 - IBM專用Atheros super AG 三頻卡是也!!




接著, 拆LCD排線總成:

這裡要拆的只有兩個螺絲, 一個是圖中圈起來的地方, 螺絲卸下後可以移除排線的小蓋板.

另一個螺絲就在蓋板移除後出現.


------------------------------------------------------------------------------------------------------
進度在這裡卡住了,

照理來說, 應該是要把LCD總成 & 機體給分屍了會比較有利於之後的LCD上蓋拆卸.

但是, 齊柏林很懶. 又是第一次拆T43, 也只有一個人拆.....

而且, 如果要將這兩家活生生地分開的話, Wireless天線也要拔除, 那兩條線真的很~~~長.....

不然, 就只差四顆螺絲就可以讓LCD支架整個拔出來.

不嫌Wrieless天線太長的朋友們可以依照原廠操作手冊上所指示.

這裡, 也跟大家說聲抱歉, 接下來沒有拆機照片了. (請別看到這裡就按 "上一頁" 阿.....)

拆LCD上蓋手續繁雜, 很擔心把東西搞砸, LCD這種東西是刮不得的

(LCD上緣不給抓更不給摸, LCD上面有張貼紙很斗膽的標示著 "DO NOT TOUCH" !! 雖然忍不

住還是有給她偷摸了幾下, XD..... 感覺不是很好, 因為, 真的, 沒有施力點, 很不好換)

所以, 實在是沒有餘力一邊心驚膽跳的拆卸, 一邊悠閒地調整燈光描好焦距來拍照.

------------------------------------------------------------------------------------------------------

拆LCD上蓋

麻煩的要開始了, 前面的都還算是熱身

上蓋的螺絲都有保護蓋板, 一樣, 要小心, 不然就會變這樣

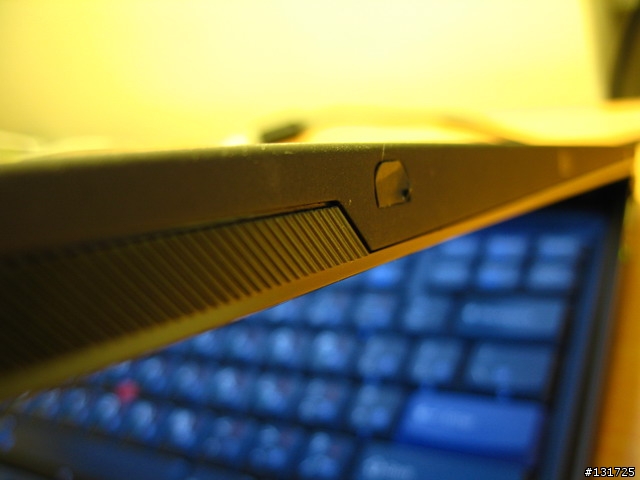

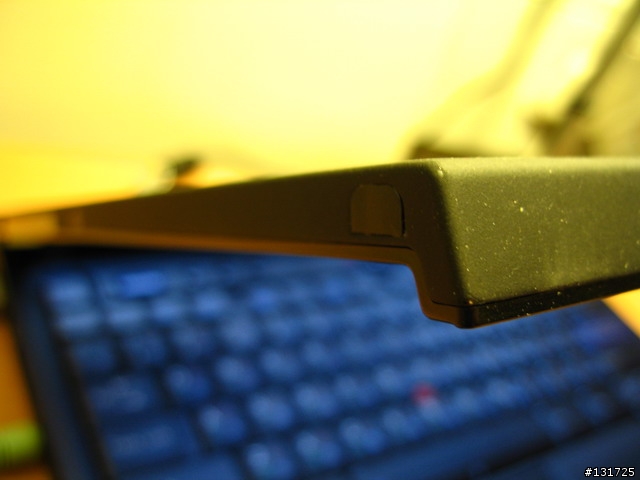

原來的樣子...sorry la, 沒對到焦 (LCD上蓋右邊)


照舊, 雙面膠配大白紙外加附註, LCD上蓋的螺絲不是開玩笑的, 很多

右邊, 左邊 & 下面各三個螺絲, 上面有兩個(在左邊卡榫的位置)

很好找, 跟著蓋板找就對了, 蓋板在哪, 螺絲就在哪

LCD上蓋的左邊


下面, 很明顯地, LCD的下面. 注意到了嗎, 只有這裡的蓋板是圓型的唷

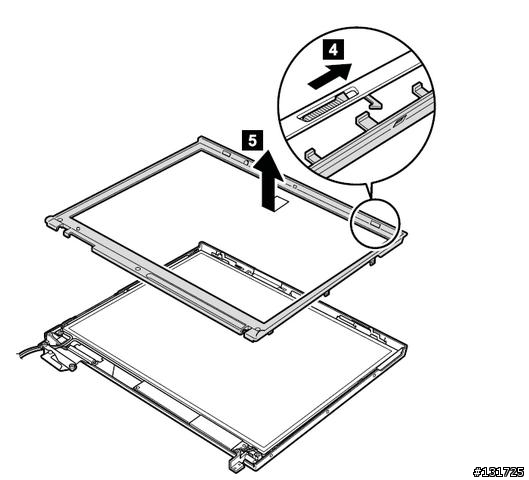

螺絲卸完後, 依照圖示方向用力推, 就可以拆LCD面板框了. 上方(卡榫)的比較緊, 小心一點

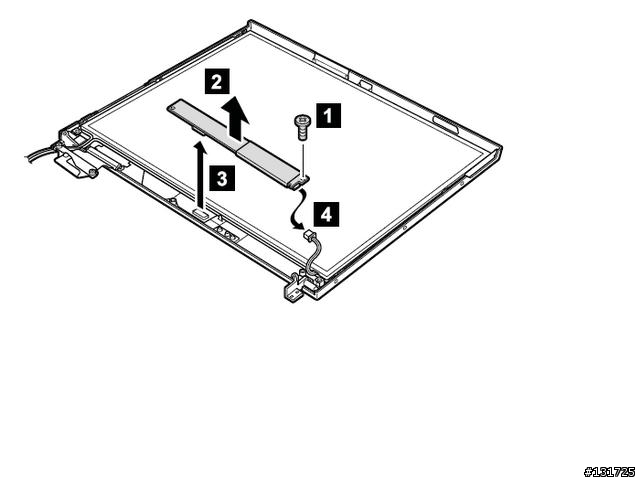

拆高壓電板

這個小Case, 卸螺絲先, 將電板從連接座上拔除, 再右方把連接線抽掉

拆BT天線

在LCD的左方, 將鋁箔貼紙撕開先, 再卸下兩顆螺絲, 成功移除BT天線

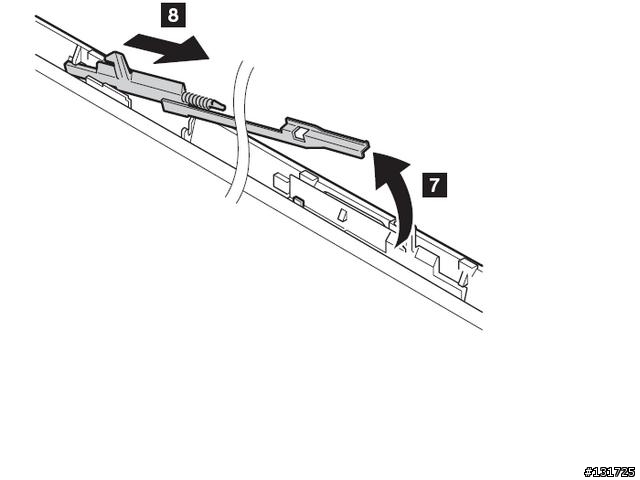

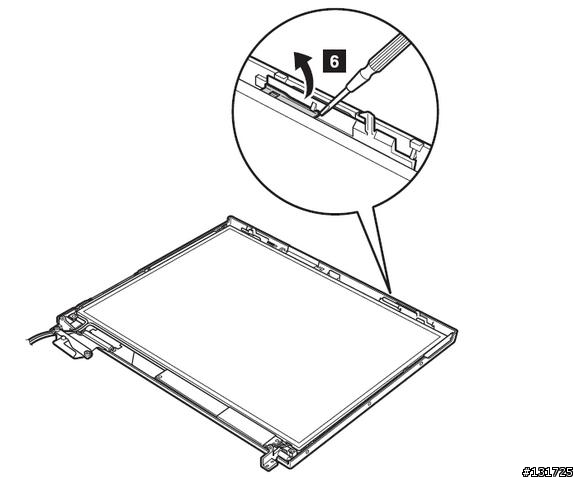

拆LCD上蓋卡榫

看圖說故事, 可以很簡單的把卡榫給拆了

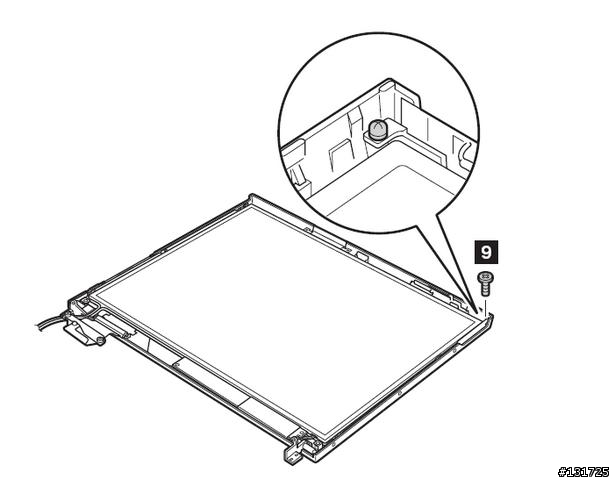

拆右上角之固定螺絲

意外的簡單, 就這樣螺絲一枚

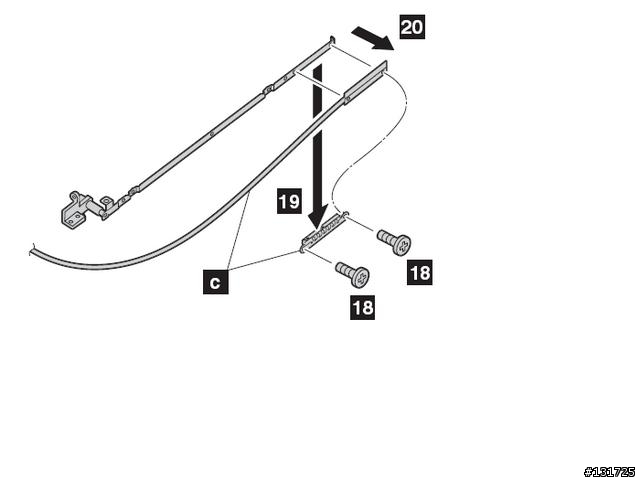

拆Wireless天線

直接把他們倆從上蓋"抽"起來即可, 之後, 整個LCD上蓋可以整個分離開來(鎂鋁合金的唷~)

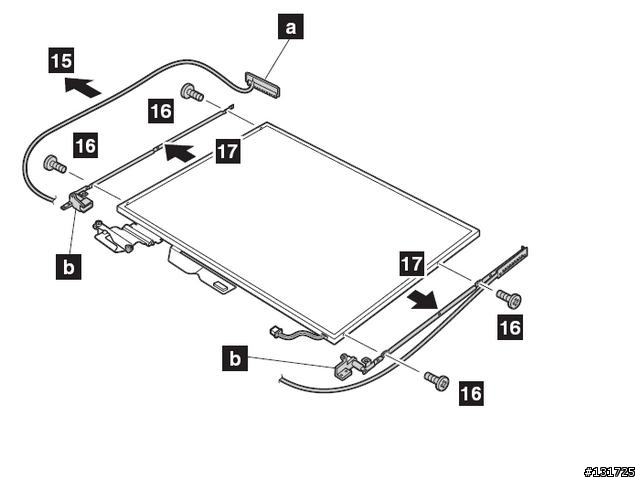

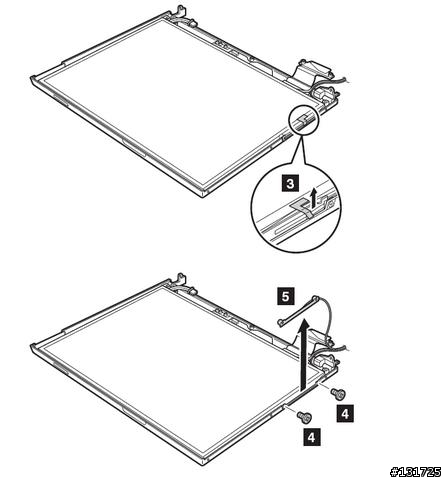

拆LCD支架

這裡是個人覺的最要小心的地方, 可別把LCD刮傷囉

左右各兩顆螺絲卸下就OK, 用講的總是比較簡單, 拆過就知道困難在哪了. (平躺在桌面不算)


右方的支架上有另一個Wireless天線, 這個可以不用拆!!

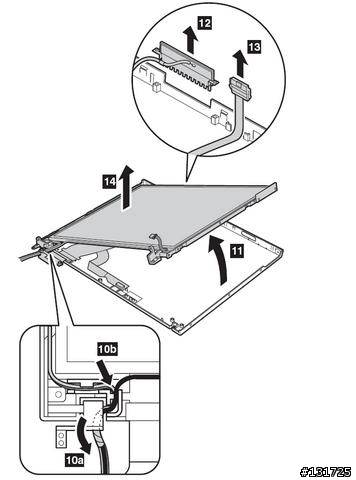

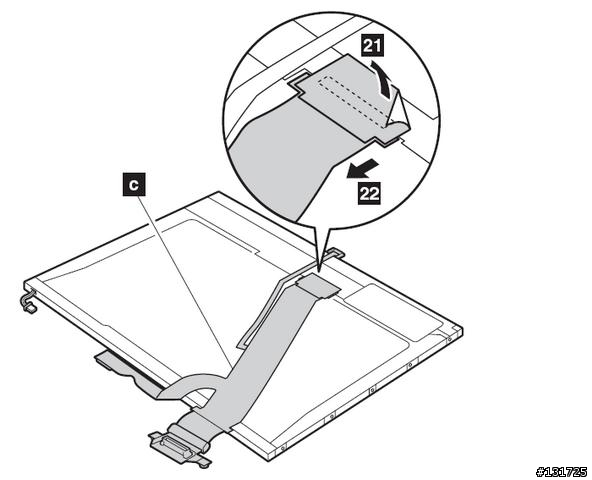

拆LCD背板排線

將固定膠布撕開先, 小心地拔出排線, 是向下拉唷~

------------------------------------------------------------------------------------------------------
拆機工程就到這裡了,

接下來就是把新的LCD給安置上去, 再依照原步驟推算回去, Ya, 回到過去

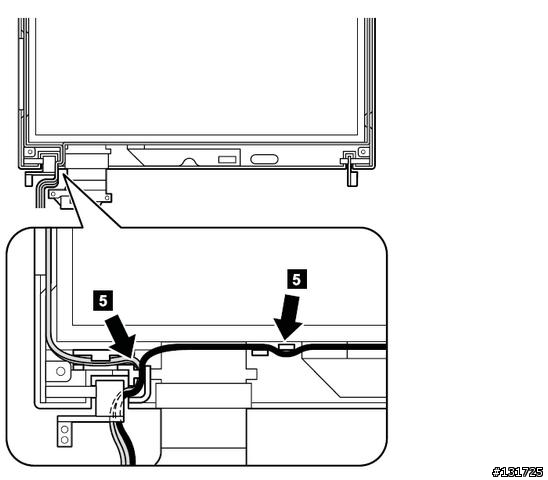

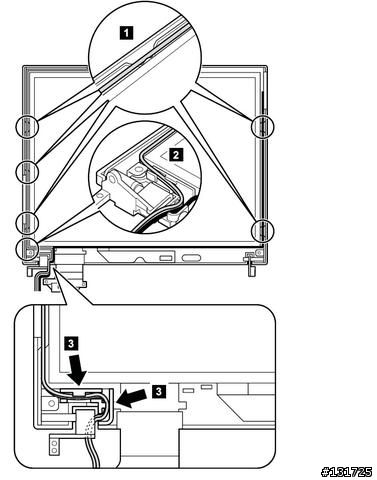

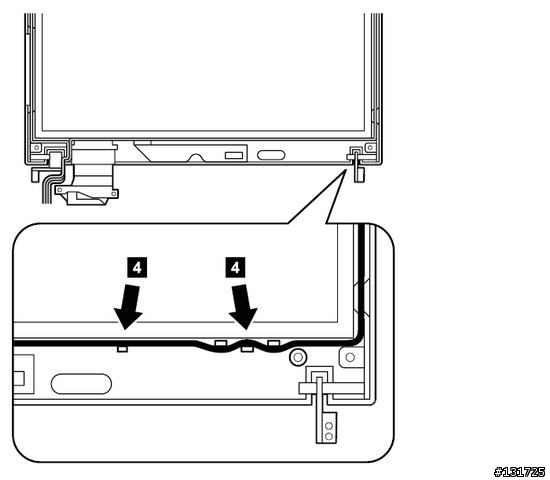

下面的幾張圖是LCD上蓋安裝回去時要特別注意的地方,

針對的是天線的走向, 要埋入LCD上蓋所預設的位置, 可以用小一字起子輔助





單調的原廠操作手冊就到這裡了, 別小看單調, 實用的很. 當初可是完全靠這完工的呢!!

(圖片出處: IBM T43 原廠操作手冊)
------------------------------------------------------------------------------------------------------

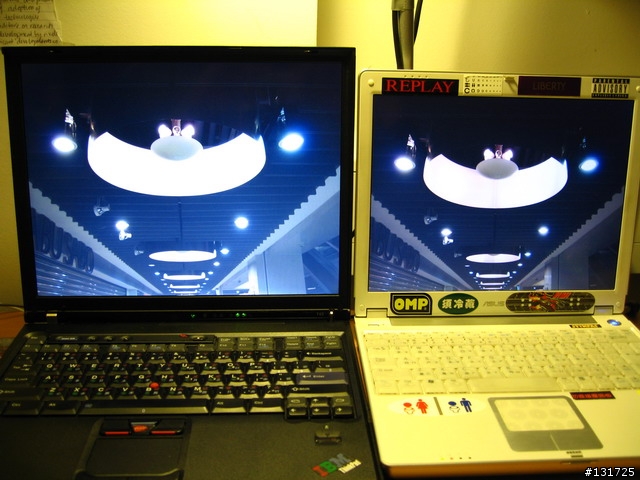

再來呢, 就是實裝完工後的樣子, 在一旁做比較的是 ASUS M5N,

是12.1" 1024X 768 的 XGA, 雖然螢幕小了點, 但還是能達到互相比較的效果.

開燈模式


可以發現, 相較之下, 左方的SXGA+顏色偏白,

但是呢, 下面那張的獨照時就不會囉!!

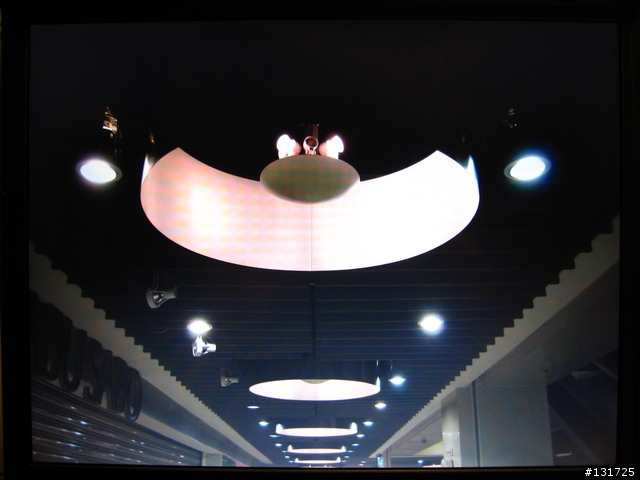

這是T43, 像片看的出紋路, 用肉眼就看不出來, 不知原因何在??

不過感覺還是那摸一點偏白, 不知是不是因為亮度有提升的關係??

(大家知道SXGA+ 的亮度是多少嗎?)


M5N, 沒有出現T43的狀況. 感覺起來, 要說T43"亮" or "白", 不如說M5N"暗", 或是"黃" ??

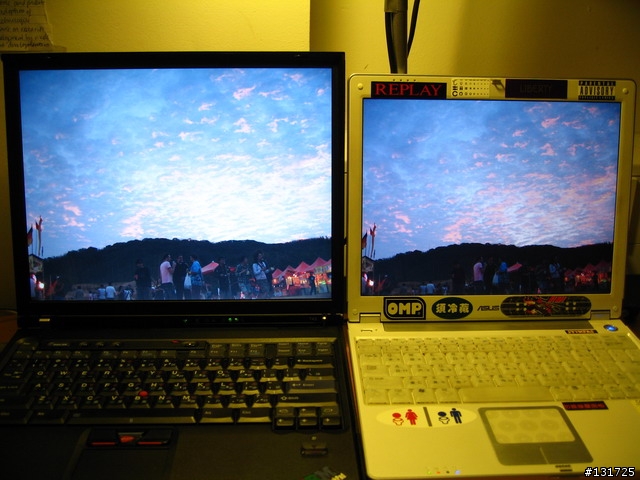

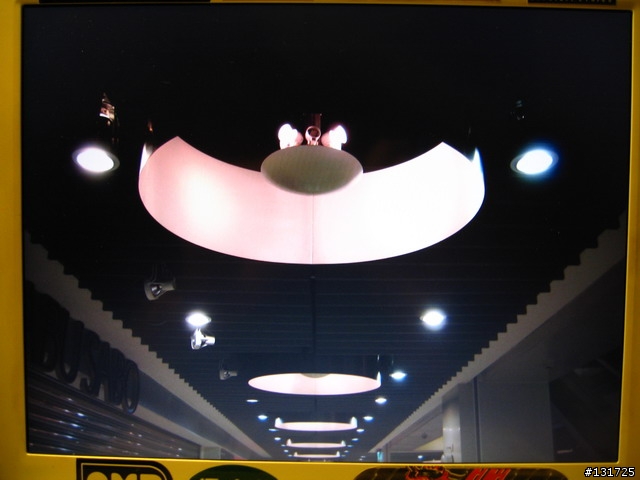

換張圖片

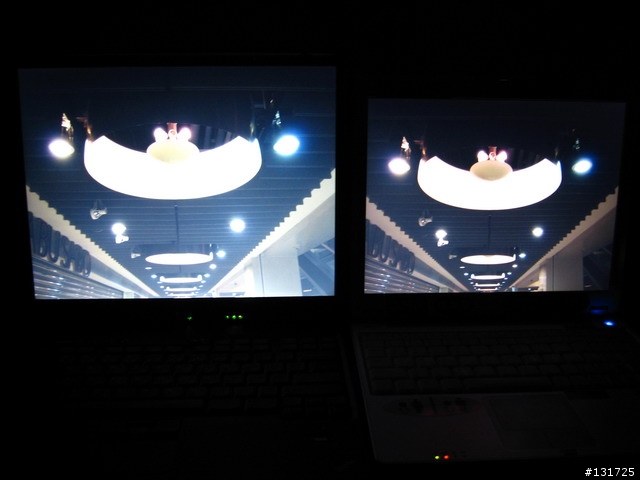

Switch ~~on


Switch ....off


以上的兩張圖片, 要說SXGA+比較白, 還是要說她顏色比較沒那樣鮮艷呢??

別急, 看看獨照再下定論

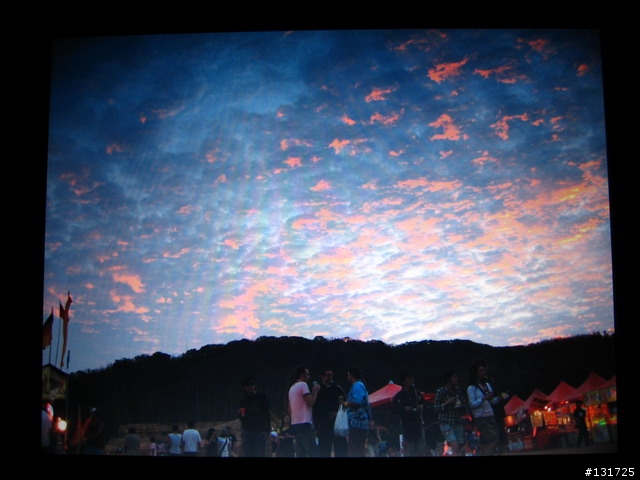

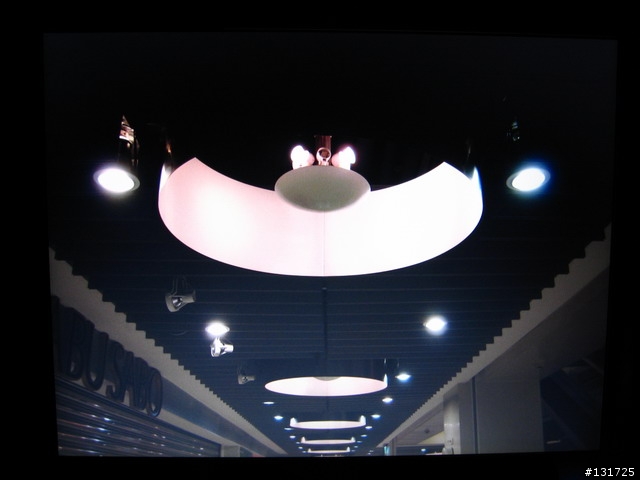

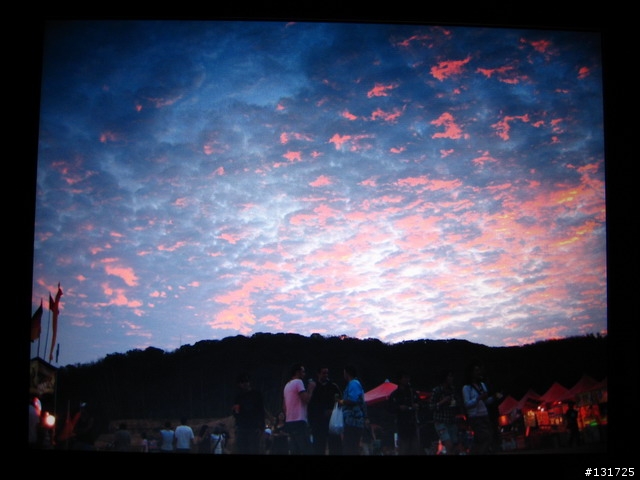

T43 房間關燈模式, 紋路不見了?

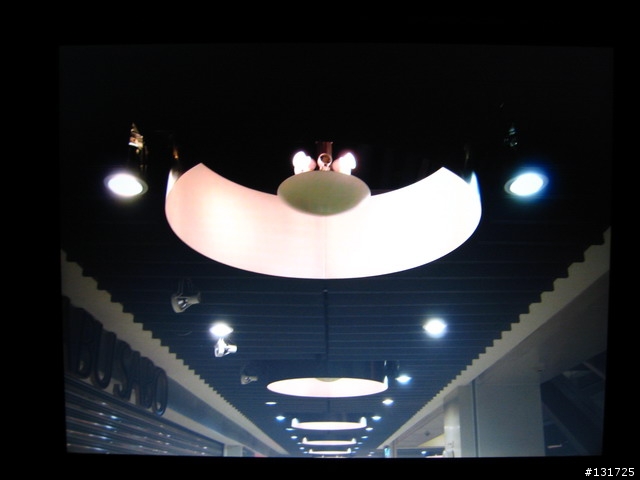

M5N 房間關燈模式


T43 房間開燈模式, 紋路又出現了


M5N 房間開燈模式

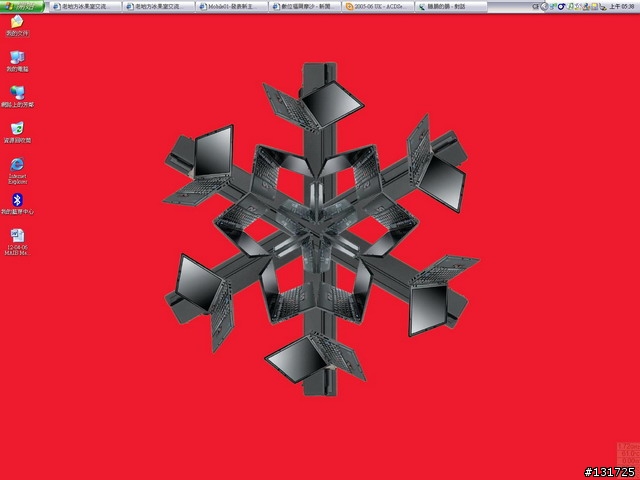

T43 14.1" SXGA+ 1400X1050 LCD!!!


M5N 12.1" XGA 1024X768 LCD


上面的兩張圖可以看出桌面大小的差異, 圖片太小了, 無法體會出明顯的差別,

不急, 下面還有更多的桌面比較圖:

T43


M5N

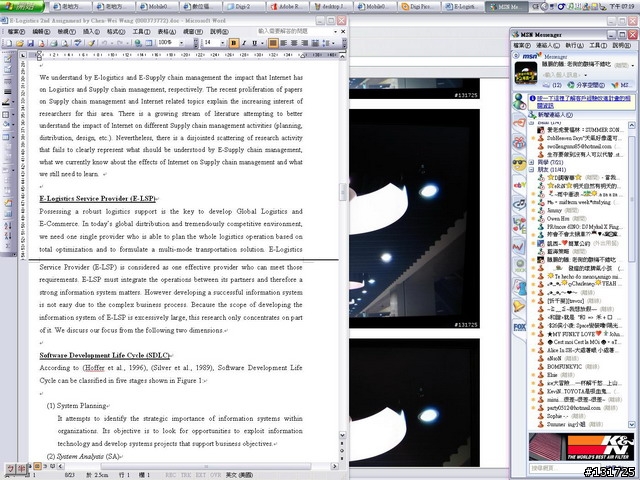

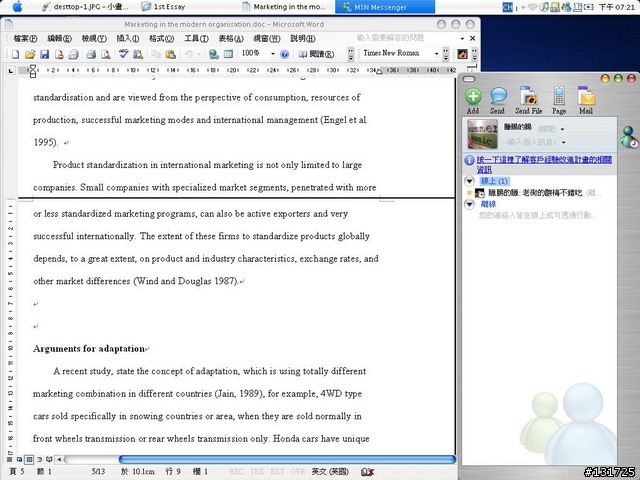

兩者的word 在字型大小相同的設定下, 可以看出高解析度的差異,

word 在T43裡只需要開半個螢幕大小就可以輕鬆"八"過XGA的 M5N,

MSN差別更是誇張, T43可以看到更多的連絡人

(M5N就比較沒說服力, 聯絡人只有一個.... 其實這是為了兩台電腦間的檔案傳輸方便而設的)

------------------------------------------------------------------------------------------------------

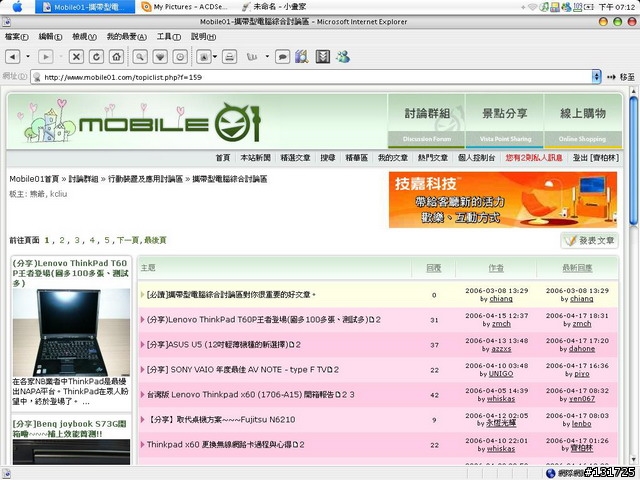

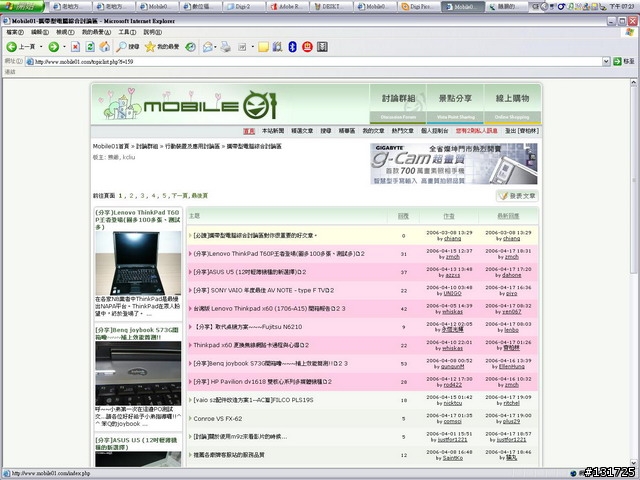

T43 @ Mobile 01:

跟寬螢幕一樣, 旁邊會留下兩片空白, 不過呢, 往下確可以看更多唷!! 視野廣的很


M5N @ Mobile 01:

足足比T43少瀏覽了六個文章!!


------------------------------------------------------------------------------------------------------
後記:

高解析度在有限的螢幕大小可以看到更多的資訊, 也就是說, 畫面的字體會變小.

這是種習慣問題, 一天要盯著螢幕看十幾個小時的齊柏林, 剛開始的確不太適應.

看了一陣子後, 眼睛也比較習慣了, 再回去看M5N, 那種感覺有點像..

"1024X768 換 800X600 的感覺", 字好大呀!!

至於會不會因此而度數增加,

在這裡只能說: 不正當的長時間盯著螢幕看, 不論是什麼解析度, 沒有好好愛護自己的眼睛, 結果都是一樣的

DIY的感覺很好, 不用借助他人, 比較有成就感.

只是, 有一個很大的問題就是:

LCD的保固沒囉, 除非在每次回廠再更換回來....

三個字, "眸摳零" !! 這種事一次就夠了.

用到目前為止, 都無大礙, 看影片時覺的畫面有比之前漂亮,

唯一不解的是, 照片裡出現的紋路到底是怎摸回事呢?? 因為只有在照片裡才看的到....

七大不可思異之一嗎??

辛苦各位看倌們耐心地看完, 謝謝
