這次拿到的機器基本規格如下:
i7-720QM (1.60GHz, 6MB L3, 四核心)Turbo Boost to 2.80GHz,
support Hyper Threading TDP 45W
4GB DDR3 RAM, 4 slot, 2Gx2
NVIDIA Quadro FX880M 1GB
15.6吋 16:9 LED panel
1600x900 220nits, 500:1, 60%色域
320GB 7200rpm S牌HDD
Ultrabay Enhanced Combo ODD(12.7mm)
9 cell Battery
I/O port Support
USB3.0*2, eSATA*1 (Combo port), Express Card*1, 3合1讀卡機
1394*1, RJ11*1, RJ45*1, VGA*1, Display Port*1, Power USB*1
Audio combo (耳機麥克風複合式)
AC: 135W (真的很巨大一個)[無言]
重量: 2.72公斤
其它規格可以參考最底下附件
在官方文件裏, 發現寫著 support RAID 0,1 (手邊沒裝置, 改天在試了)
底下就直接看圖, 不開箱了...
機器前視圖:
這次開啟螢幕的開關改為在機器本體, (T500為在LCD)
W510 最大支援至16GB, slot 共有4個, 鍵盤下方2個, 底部2個. 右下方為HDD 存放位置
這裏可以看到, Ultrabay 抽換方式由原本的側邊, 改為在底部. (這樣不是難抽換嗎?)
機器左側圖:
巨大的散熱孔 VGA*1, Display port*1, USB3.0*2, eSATA Combo*1, 1394*1, 無線開關
左後方為AC接孔與後方散熱孔
機器右側圖:
RJ-45*1, ODD*1, Express Card, 3合1讀卡機, Combo audio jack.
機器右後圖:
Power USB *1 (可在關機下持續提供電力)

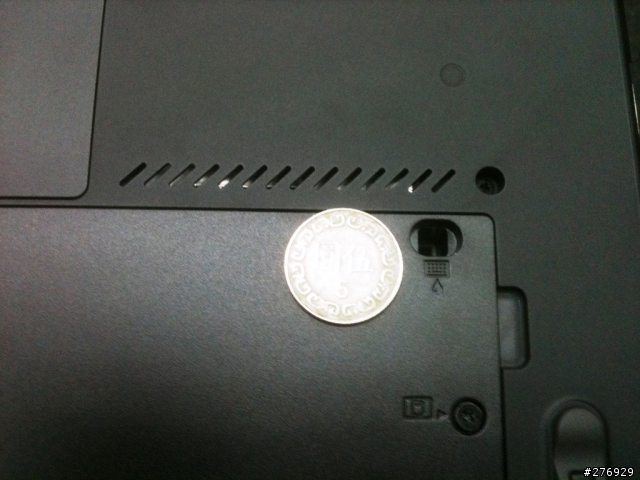

機器前視圖+10元硬幣:
在W510上連排水孔也被放大...
接下來看內部了..鍵盤部份 紅藍線條回來了...

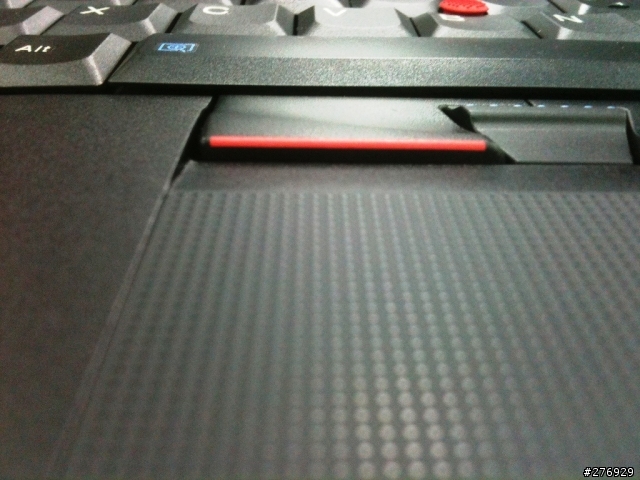

TouchPad 因為表面加了顆粒在觸感,滑動上更加敏銳...(可是我還是愛用貓舌..@ @)
在使用時發現左右鍵是與掌托蓋是平行的

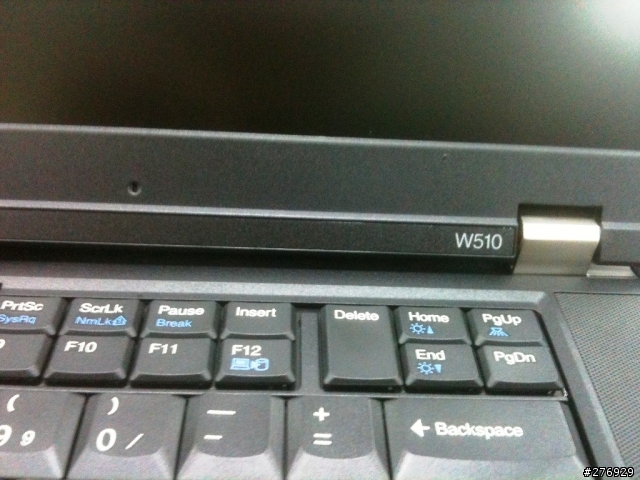

鍵盤上的控制按鈕, 燈號, ESC, Delete鍵也做了變更, 新加入了F6 key快捷鍵
LED panel 前方也有預留了 防窺片的固定孔

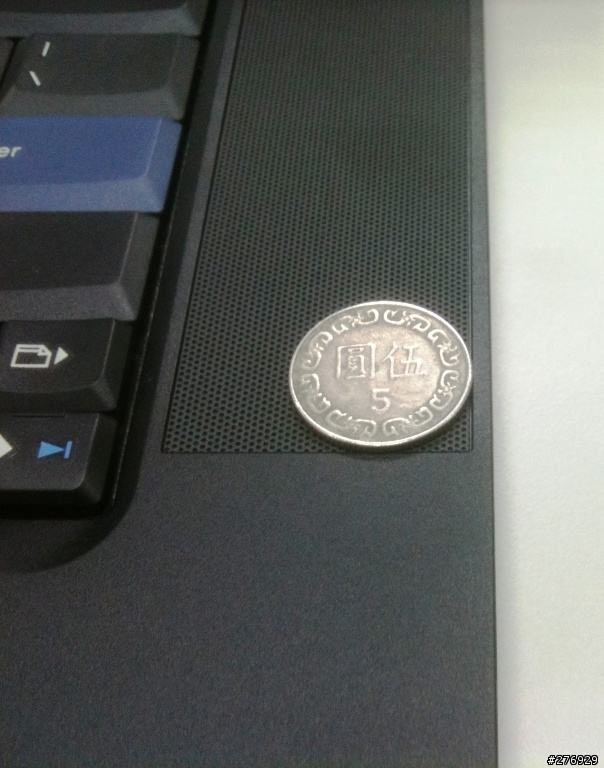

喇叭位置 改為在鍵盤左右兩側 網狀孔面積還不小..(明明揚聲器那麼小一個)
Ultrabay ODD 改為12.7mm..Ultrabay Enhanced, T500為Ultrabay Slim
雖然Slim可以放到Enhanced規格槽裏, 但會有空隙產生.
135W 變壓器... 這跟早年的G40 AC 應該可以PK了...
拆下K/B (先拆RAM 背蓋螺絲*2, 鍵盤螺絲*2)
左側為散熱模組與CPU, GPU, RAM slot*2
右側為ODD, 與無線模組, 空的為WWAN升級空間.
原本要附上BIOS畫面看RAID 設定, 不過似乎沒接上第2顆HDD 不會出現..
接下來就看效能測試了....大約找了幾種常見的測試軟體...HDD部份略過未側..(等下就換掉了,故省略)

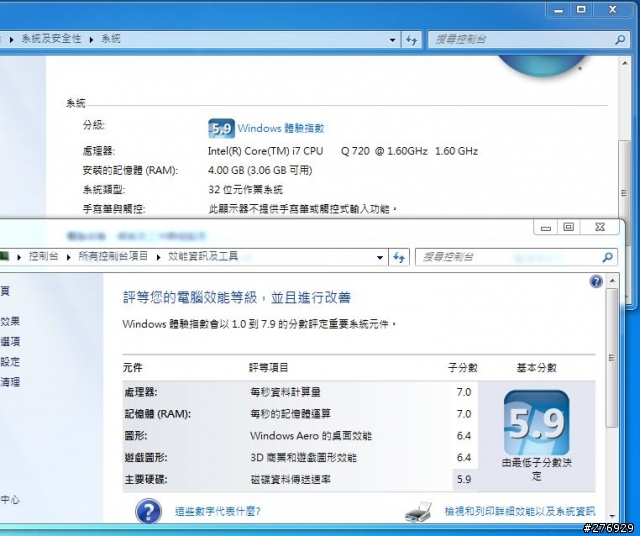

Win7 系統分數
裝置管理員一圖
CPU-z

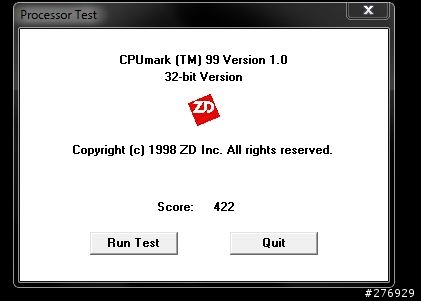

CPUMARK test
Score: 422
CINEBENCH 11.5
Open GL: 16.00 fps
CPU: 2.57 pts
STREET FIGHTER IV Benchmark test
先跑一次預設值
RANK: A
Score:9891
AVERAGE: 59.31 FPS
第二次跑...解析度1600x900 特效都開最大
RANK: E
Score: 4440
AVERAGE: 23.80 FPS
附記:
Win7 主題..這次只有2種, 桌布3張.. (桌布大家應該都選黑的)

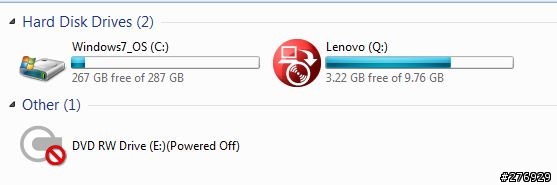

檔案總管圖示:
結尾:
1. Panel 上蓋摸起來手感較為較有顆料感, 不知是工法不同還是新機手感有差.
2. W510 有散熱孔大, AC大 這2個老實說....很困擾..
在傳檔與測試時, 可以在左側出風口很明顯感受到 i7的熱情, 巨大的AC真的不建議上下班攜帶.
3. USB3.0 & RAID 部份等其餘設備到齊時在一併測試.
4. 週邊不相容 近幾年來的 Ultrabay週邊..改朝換代的速度真的很快...換機時週邊可別買錯.
Lenovo ThinkPad W510 規格 PDF檔
附加壓縮檔: 201004/mobile01-d6051300a0936528d5117493d0e2df35.zip
4/20 補圖Ultrabay Slim ODD, Ultrabay Enhanced ODD, Ultrabay Slim 2nd HDD Test
Ultrabay Slim ODD 經實驗是可以塞進 W510的 Enhanced槽裏,
但是43R1984 2nd HDD Adapter II 是不行的..需使用43N3412 2nd HDD Adapter III才能
詳情請下列分解:
這張圖為3種設置堆堆樂...由上至下分別為Enhanced ODD, Slim ODD,
最後為2nd HDD Adapter II, 可以明顯看到在 2nd HDD Adapter有另一片突出物.
這一片就是兇手, 兇手的證據請看下一張圖
紅色線為2nd HDD Adapter安裝後的距離, 藍色線為W510 Enhanced可接受距離.
附記:
43R1984 2nd HDD Adapter II無法使用在W510上,
43N3412 2ND HDD Adapter III 可以在W510上使用..
