[改裝]T60p 2048*1536的QXGA & SSD上菜啦

前言
小弟一直在尋找一台適合個人使用的TP，從X21開始，X22/24/31/32，到T40/T42p，跟近期的X41t/61t/200t都經歷過了，其中的X61t是令小弟最不捨的，只因為她那令人眼酸的解析度XD，當然也是最後一部4:3的IPS，若不是X200t是寬螢幕，我想我會一直keep X200t到最後

但在陰錯陽差的情況下，友人請託小弟代找一台大螢幕高解析度以便寫程式跟玩電玩的筆電，便在ebay上看到了一台15” T60正在低價出售，遂請美國特派員(XD)代為寄回台灣

在我代收到後順便測試時，便被它大大的螢幕跟精細的解析度給吸引住，深深有被解脫尺寸限制之感(因為之前都用12”螢幕)，但在螢幕入髮(比入塵還礙眼)跟網路孔有瑕疵下退了貨；之後朋友接手了在特派員手上的t41p，算是交了差

我卻開始追尋了t60p的腳步

把x61t/x200t讓出後，便再次搜尋t60p，入手後
曾經滿足開心的過了一陣子

螢幕的資料

……………………………………………………………….

但沒想到網路還有更恐怖的資訊魔力將我深深吸入，QXGA IPS
早在R50p上有出現過的QXGA的螢幕
目前竟有QXGA的螢幕經小小改造就可裝到T60p上
手癢下又進了一片…………
便造就了這一篇改造文

有需要的朋友就看看就好，個人在事前其實也沒啥把握可以安裝好
便參照了 國外朋友的改造步驟 走
小弟試著將它翻成中文意義及在內容多有刪減，有礙眼處請多包涵….

當然，個人在此先聲明，此升級步驟個人並無法保證更動後您的硬體仍能正常動作，升級是有風險的，請玩家自行斟酌並承擔風險。

實現
工欲善其事，必先利其器
工具有：
1. 螺絲起子一組
2. 外接式螢幕一台
3. QXGA面板一片
4. 針一隻
5. 一顆夠大的心臟還有不會抖的手
軟體有：
1. EDID檔案，http://bhtooefr.ath.cx/files/qxga.dat，這是要寫入LCD的EEPROM的資訊，以便主機能夠偵測到這片LCD
2. PowerStrip，這邊就不提供了，請自行在網路上找吧，是自由軟體，但是要註冊版本，因為接下來會用到的功能只有註冊版本有提供。

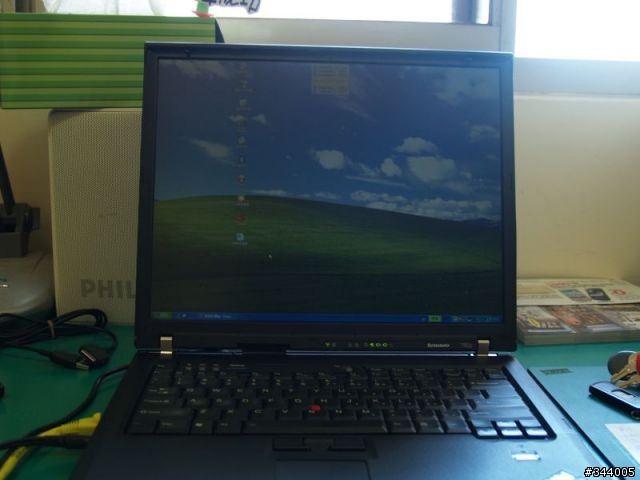

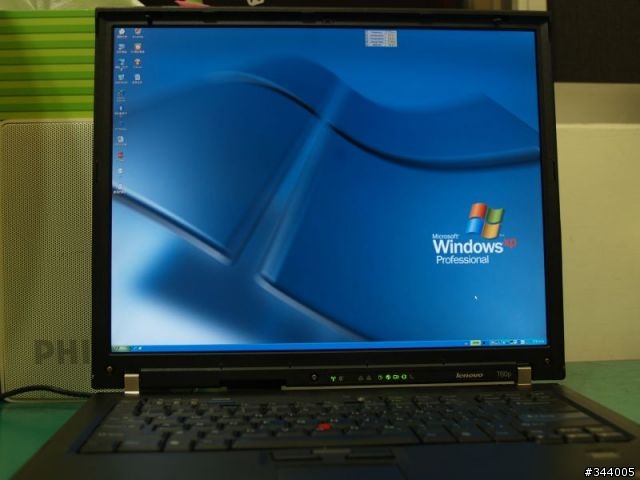

改裝前當然要先照照面一下，這是改裝前SXGA+的解析度

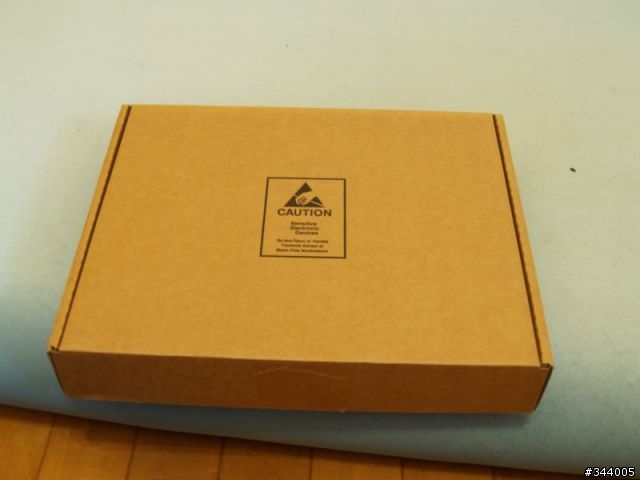

然後再來看看LCD的開箱照

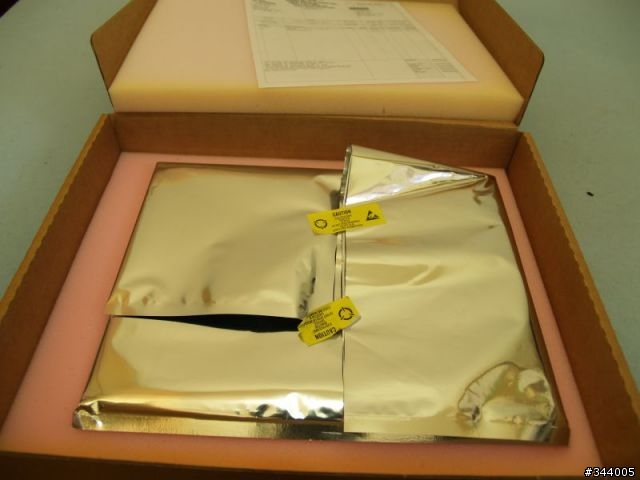

開箱拉

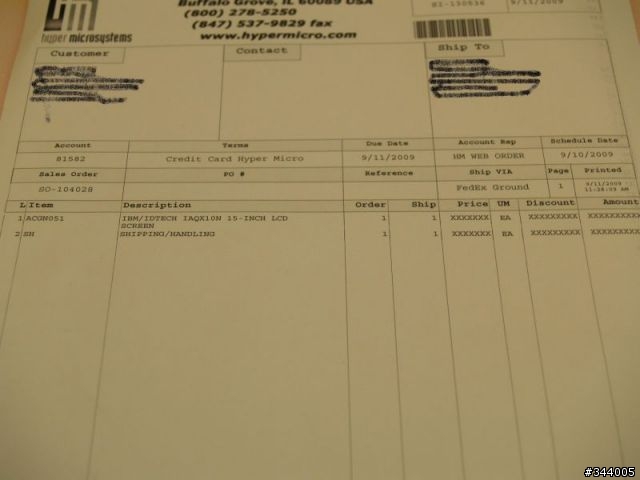

規格書

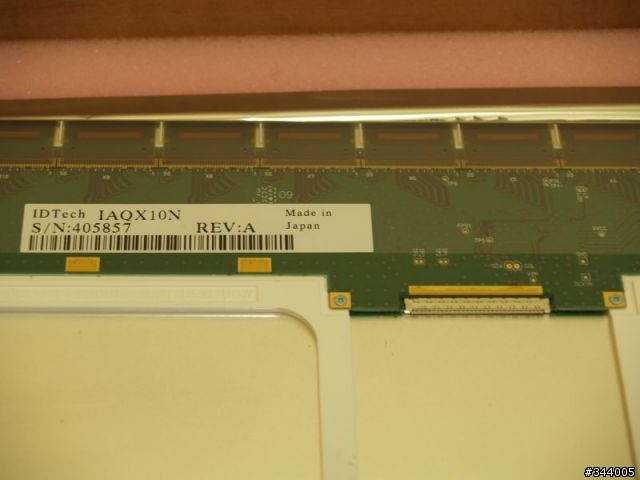

看看咱們的產地竟然是甲片???不過這也只有開心這一下子，後面就會知道是怎個一回事了




改裝步驟
1. 在動手之前，先行安裝PowerStrip(必須要是註冊版本，有進階的功能會用到)在系統上，安裝好，重新開機，確認他能夠開啟以及動作，這樣就夠了，關機吧！

2. 拆掉螢幕框架四周上的螺絲

3. 請小心的拆卸掉螢幕邊框，拆下後放旁邊。這裡有個個人小秘訣，將留長的指甲塞入AB殼中隙縫裡，慢慢的向左右滑動，你就會聽到喀喀聲，卡榫就這樣輕鬆的解開了


4. 你現在可以看的到螢幕下方的高壓板了吧，拔下他身上的電線

5. 拆掉LCD兩邊各三顆的螺絲

6. 注意排線線路並記住，然後慢慢的將LCD從上蓋裡拿出，記得從LCD的底部開始

7. 在完全拿出LCD之前，記得要先將排線跟膠帶全部移除

8. 舊的LCD取出之後，將它旁邊的兩條鐵條卸下，並安裝在新的LCD上，切記左右方向不可搞錯，不然會裝不上去

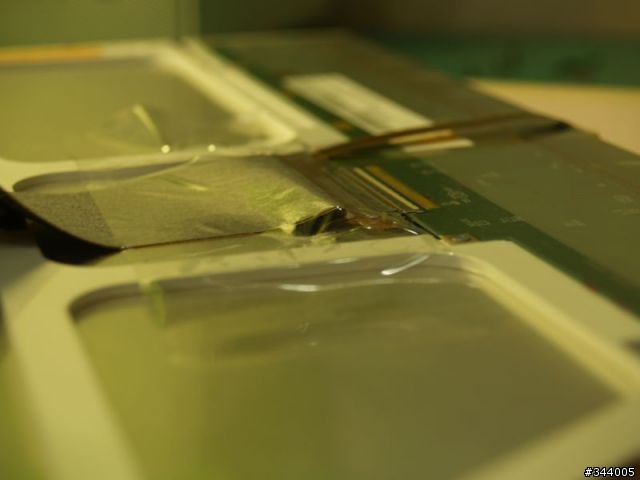

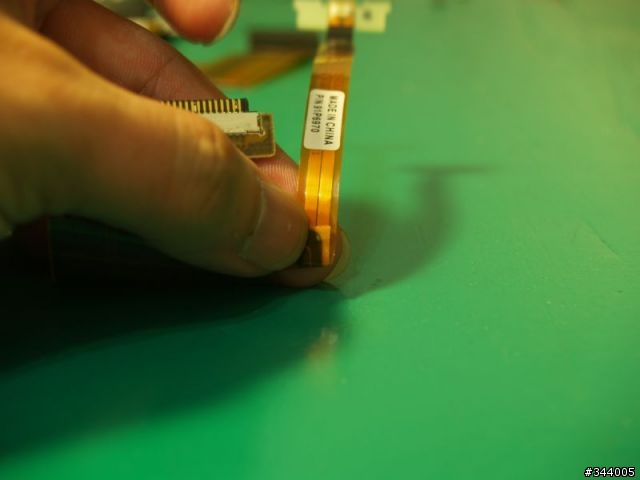

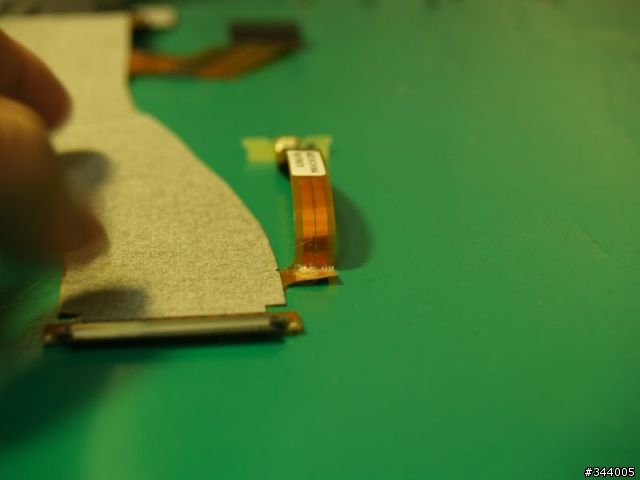

9. 再來就是比較需要小心的部分。將小夜燈原本曲折的地方弄回來，如圖一圖二所示，然後將排線摺成S型(請小心對待)，以能讓小夜燈高出LCD上緣為主，OK後以膠帶固定住排線。




10. 將高壓板安裝上

11. 這時，將外接螢幕接上你的筆電的D-SUB端，筆電接上電源，開機時，請迅速按下Fn+F7(多按幾次)以切換到外接螢幕顯示。進入XP之後，開啟PowerStrip，到”選項”，”顯示器資訊”，然後到底部的”選項”裡的下拉式選項，選擇Update EDID。這時對話視窗顯示"EEPROM Found:"跟顯示器的名稱。要小心不要刷寫到你的外接螢幕，大部分第一個出現的都是外接螢幕，請選擇no，然而第二次出現的可能就是要你刷EDID的內建螢幕，這時qxga.dat檔案就派上用場了<--此步為主編者的動作，但小弟跟著做卻有外部顯示器無法顯示的問題，猜想可能是外部顯示器的解析度太低；個人的作法為，先不接外部螢幕，接著開機，然後按經驗已經確認進入OS穩定之後，再行接上外部螢幕，然後按Fn+F7就可以在外部螢幕上看到了桌面了，這時再進行Updata EDID的動作。

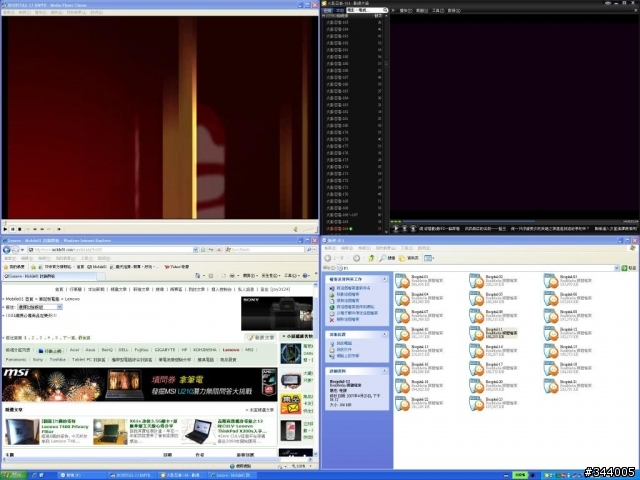

12. 刷新完之後，關機，拔掉外接螢幕，開機，確認螢幕動作無誤後，反向安裝回去，就大功告成拉，跟原本的SXGA+比較起來，整個就是細緻，連觀看影片的話質都變好了(個人感官....)


原本的SXGA+



改裝完畢，但有一些步驟沒有拍照是因為動作只是轉下螺絲，太簡單了所以就跳過了


還有，個人買的螢幕是請人從國外寄回台灣，螢幕型號是IAQX10N，不過品質我不敢保證；而我這片是有個瑕疵，就是有暗斑，好死不死在正中間，大小約在一個指紋範圍，真的差點昏倒


上網查了一些資料，好像高解析度的IPS多少都會有些問題，笨只笨在小弟我忘記做功課了，這點問題都沒有查到，所以現在心亂如麻，唉唉～

撇開那塊暗斑的話，整體的感覺是真的不錯的
另外解析度的問題，就算在QXGA下無法接受，也是可以手動調整降到UXGA的效果，再依必要性切換到QXGA來使用，個人還可以接受這樣的麻煩。


以上，報告完畢
