Curari wrote:
這個X61s 改裝 有成功嗎 我也是躍躍欲試中 正在大陸出差 打算帶些好貨回台灣去
如果成功的話 T42也要升級了 不然沒帶T4出門的動力阿
不好意思代為回答一下
x61s若是TMD的螢幕的話,那個螢幕排線接口的位置與x60的不太一樣,
而且那個TMD螢幕接腳的定義找很久也沒找到..可能與x60的也不一樣..
另外,我也比了一下x60以及x60s的b cover,發現x60s的邊框比較細一點,把那個高解面板放進去的話
可以會有一個還蠻明顯的黑邊..
真的要換的話,您至少需要一個x60的螢幕排線以及一個x60的b cover,兩個加起來原廠的可能要價3000以上吧
至於a cover,維修手冊上的料號指出x60及x60s是不同的,但不知是不是可以用,應該是可以吧..
裡面裝的是三爽牌的LTN121XJ-L07 FRU 13N7096
所以這不會是TMD的LCD吧 Pin腳定義還是沒找到 不過掏寶已經找到貨源了 慢慢一頭要栽進去了
打開看到原來沒有UMB 和MIMO的天線 想要順便加裝 哪位大哥知道 MIMO天線要用
93P5450 Wireless LAN antenna cable set (SPWG) for MIMO 還是
93P5451 Wireless LAN antenna cable set (TMD) for MIMO
應該前者吧 有X61s帶MIMO的 請幫忙告知一下
Update:20100209
用93P5450 Wireless LAN antenna cable set (SPWG) for MIMO裝上去了 不過還沒測過MIMO. 裝好玩的
到手的SXGA HV121P01-101 (應該是100 怪怪的)用轉接線 裝上去 沒有刷BIOS 螢幕還是1024X768縮在左上角 不斷跳動 估計是轉接線不好 要另外去訂做再試

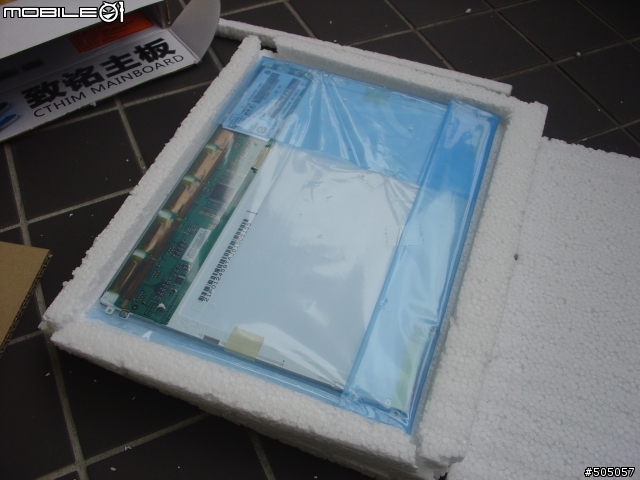

到或是用保麗龍層層包好的 怪不得號稱寄國外也沒問題

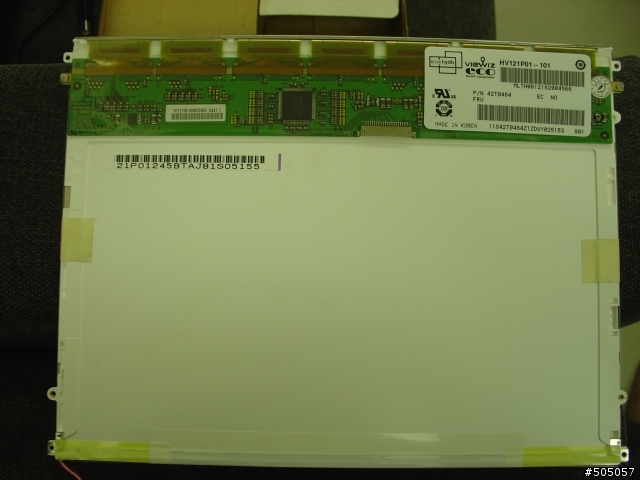

HV121P01-101(不是100 怪怪 ) 號稱是新品 看起來也很新啦

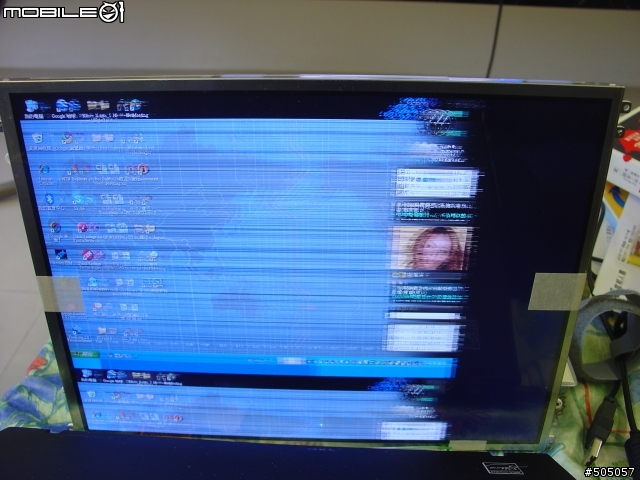

影像跳動 估計轉接線有問題 哀 便宜無好貨
春節繼續慢慢研究了
20100228更新
拆想是轉接頭有問題 所以也去露天找了開版版主建議的轉接頭
接上去 跳動依舊
轉接頭的賣家鼓勵我 BIOS刷下去就對了 就算是不開機變成磚頭 他也有辦法
所以熊熊給她刷下去
原本的BIOS是 7NETA7WW 我的機器是X61s

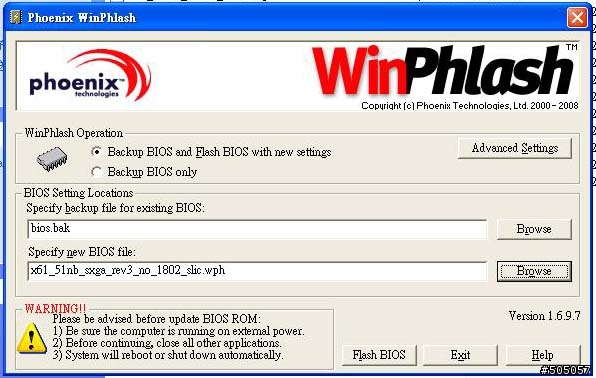

要刷的是 x61_51nb_sxga_rev3_no_1802_slic.wph 這也要感謝開版版主的提供
還好 沒有變成小黑磚 的確如網友所言 刷下去沒啥感覺 XGA 仍然正常工作

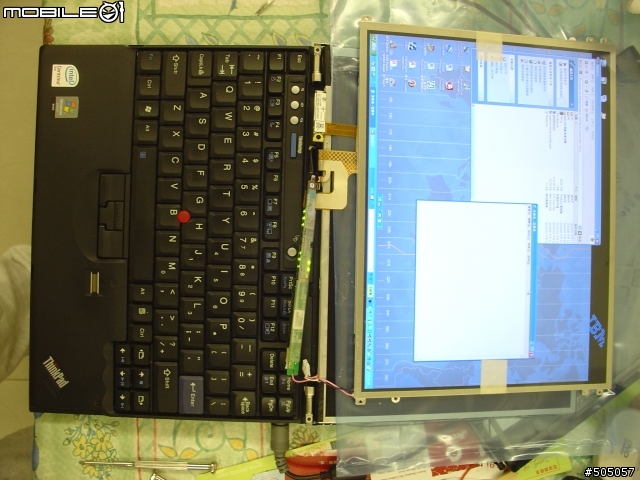

BINGO 接上SXGA螢幕 就能夠正常顯示了
接著 就是準備修整打磨螢幕 把這個新螢幕裝起來了
20100308 更新

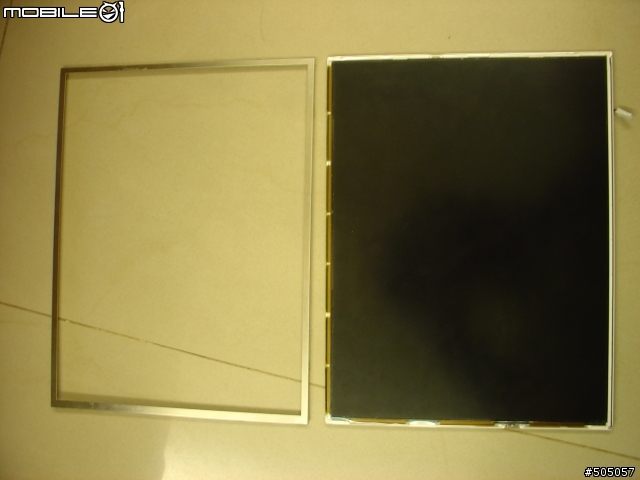

終於裝好了 重點就是 LCD的鐵框要拿掉 不然至少我的X61s 蓋不起來
觀察到 新LCD面板和原來的LCD面板 在上方的邊框 是不一樣厚的
WLAN天線放上去比較就更明顯了 基本上已經合不上去了

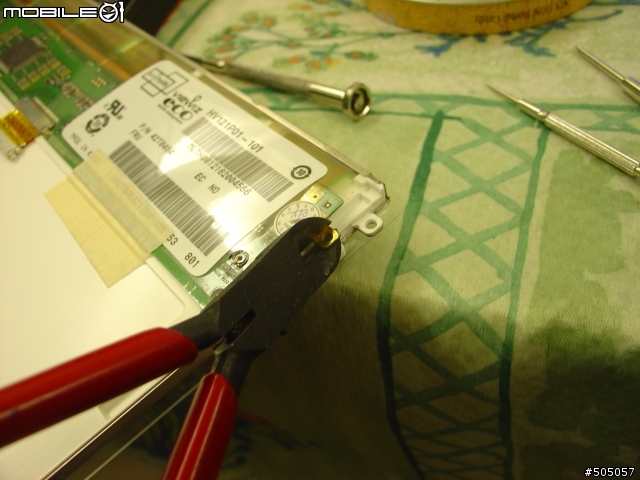

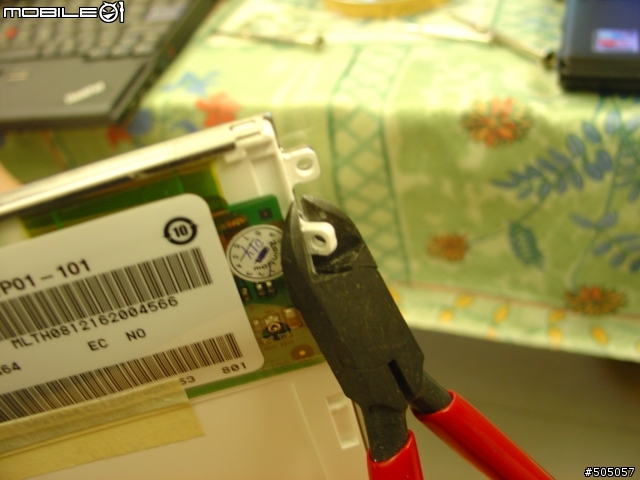

本來也不以為意 努力的把螢幕兩邊的凸出點剪掉 喔 那個鐵片部分剪了好久 早知道鐵框部分本來就要拆的話 就不會那麼困難了 用斜口箝搞定
剪凸出來的電路板心理壓力比較大 擔心短路 結果是沒啥問題 估計就只是GND吧 要剪之前把這裡的螺絲拆掉後 板子會就會鬆脫 所以用紙膠帶把電路板還是黏在LCD背面
其他塑膠的凸出部分 斜口箝剪就對了 然後用刀片修整平齊
鐵框拿掉後 面板會分開 好像是表面的玻璃基板 和後面的背光模組可以分開 看起來實在很容易進灰塵 更怕組裝時把連接的軟排線扯斷了 所以四面用透明膠帶貼起來 感覺安心多了

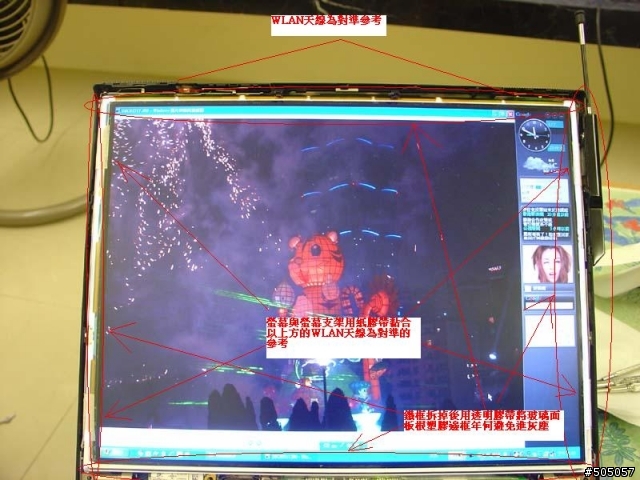

固定到螢幕支架上 這時候沒有螺絲孔了 所以用紙膠帶黏著固定一下 注意螢幕上方跟WLAN天線貼齊 那樣位置就差不多了

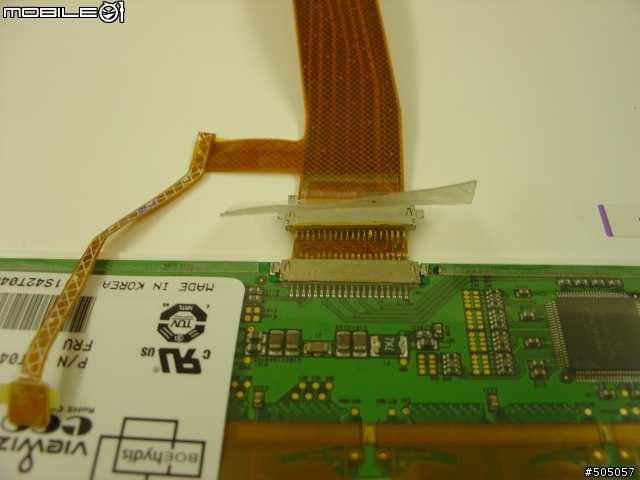

後面的螢幕排線改回用原來買的延長線型態的轉接線 比較好組裝也不需要去彎折原廠的螢幕排線 把螢幕燈(thinklight)黏回去 在用膠帶大概固定在A蓋背面
A蓋與LCD螢幕合體 然後裝上面板 完工 滿意

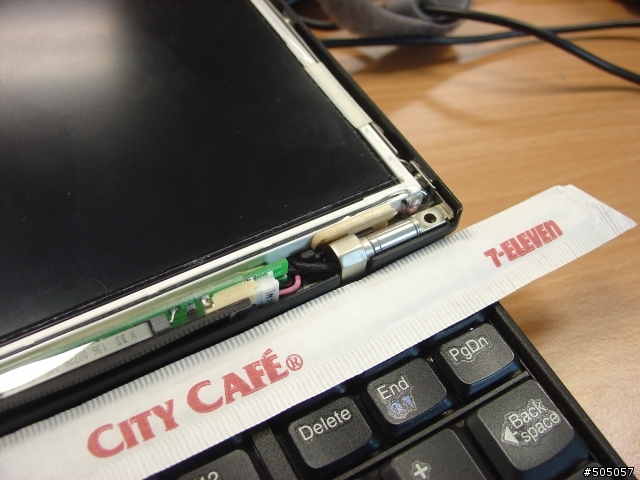

後來覺得螢幕有點低 所以下面塞了兩片竹片 對啦 就是攪拌咖啡的攪拌棒

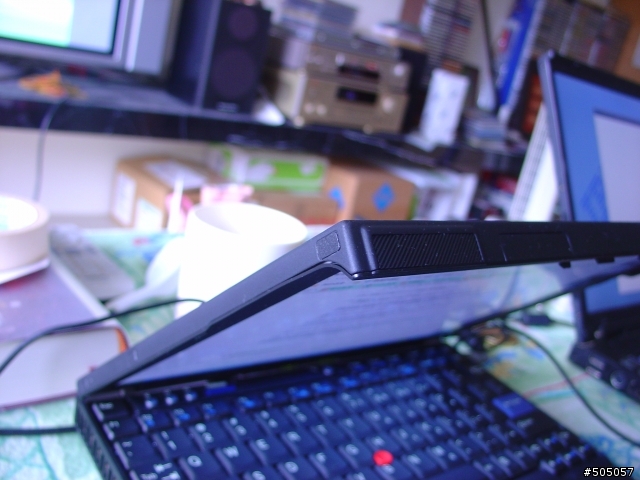

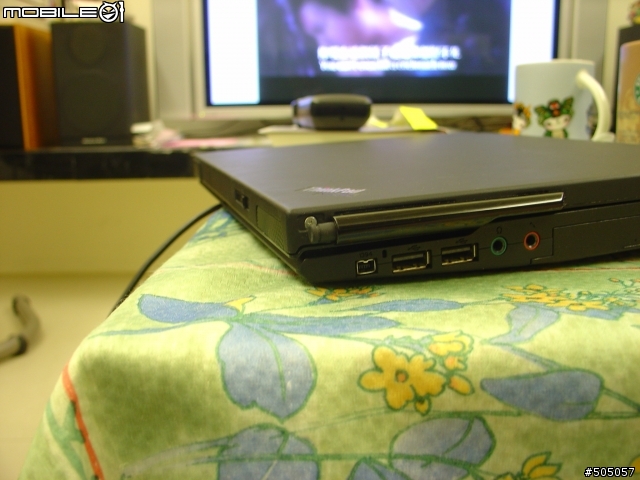

如果不拆LCD的鐵框的話 後果就是這樣子 注意A B蓋之間的縫隙 造成螢幕合起來的時候無法扣上
斟酌很久 因為沒有砂輪機可以磨去鐵框把厚度打薄 後來仔細爬文 原來大家都把鐵框拆了 這裡要特別highlight; 把鐵框拆了吧 免走冤枉路
其實就算是這樣拆掉鐵框 B蓋還是會有一些間隙 不過已經不明顯也不影響使用了
