產品特色：
●2個USB-C，可自動偵測PD/QC快充協議，USB-C1最大輸出100W，USB-C2最大輸出30W
●搭配專屬USB-C to SLIM轉接線時，USB-C1最大輸出135W(20V/6.75A)
●採用GaN氮化鎵功率元件
●可收折式插頭設計，方便攜帶
●多重保護機制，確保充電安全
●隨附一條USB-C to SLIM轉接線及一條USB-C to USB-C充電線
產品規格：
型號：GaN135
輸入：AC100-240V，1.8A，50/60HZ
USB-C1輸出(使用USB-C to SLIM線)：20V/6.75A，最大135W
USB-C1輸出(使用USB-C to USB-C線)：5V/3A、9V/3A、12V/3A、15V/3A、20V/5A、5V-11V/3A，最大100W
USB-C2輸出：5V/3A、9V/3A、12V/2.5A，最大30W
USB-C1+USB-C2輸出：100W(C1)+30W(C2)
▼本體採用黑色亮面外殼，其中一個側面印上thinkplus字樣及小紅點

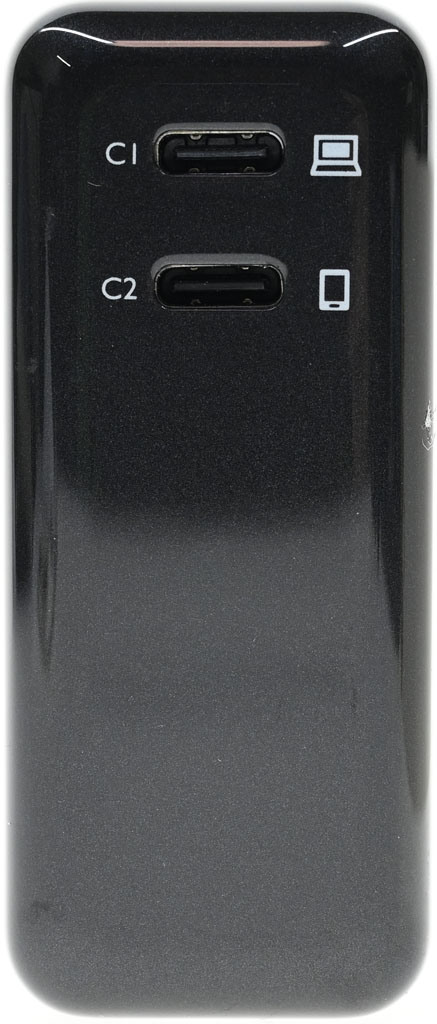

▼本體頂部有2個USB-C(USB-C1、USB-C2)輸出埠，並有文字及圖樣標示
▼本體底部印上商標、產品名稱、型號、輸入/輸出規格、QR碼、序號、認證標章、製造商、注意訊息

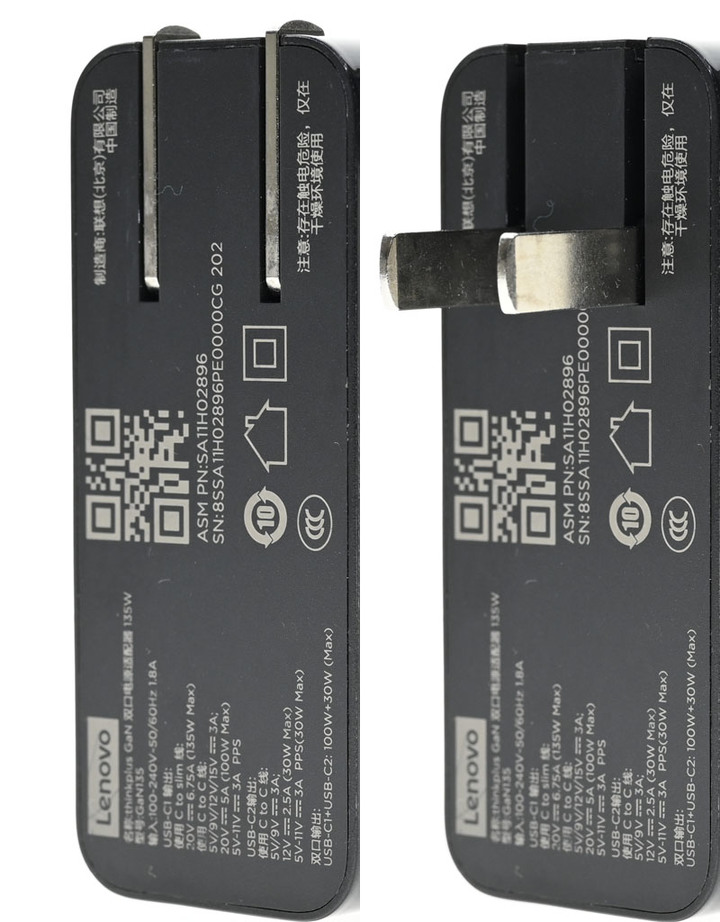

▼本體底部收折式插頭展開(右)的樣子

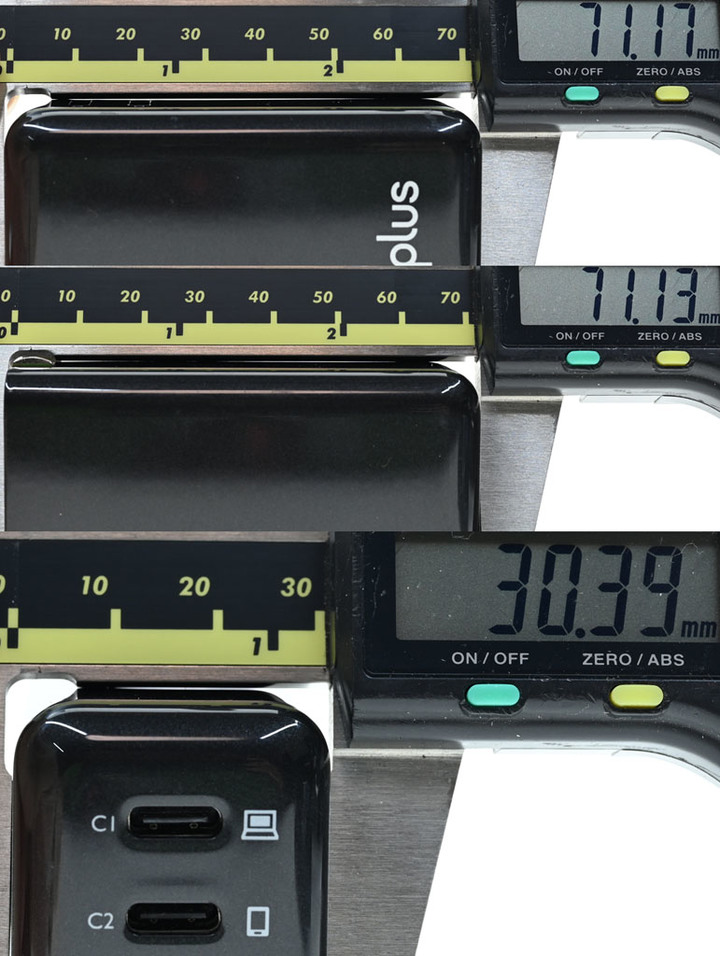

▼插頭收折後本體尺寸為71.2x71.1x30.4mm

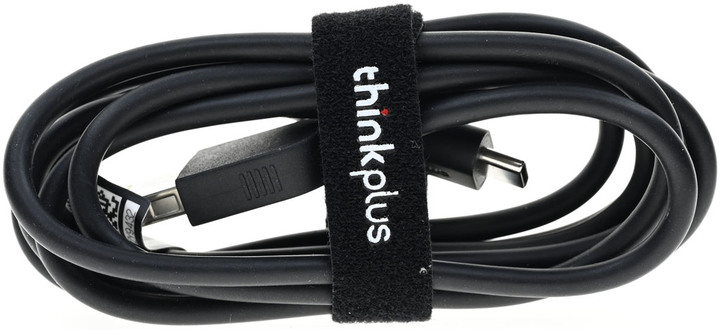

▼隨附USB-C to USB-C充電線，內含印上商標的魔鬼氈整線帶，線路直徑4.6mm

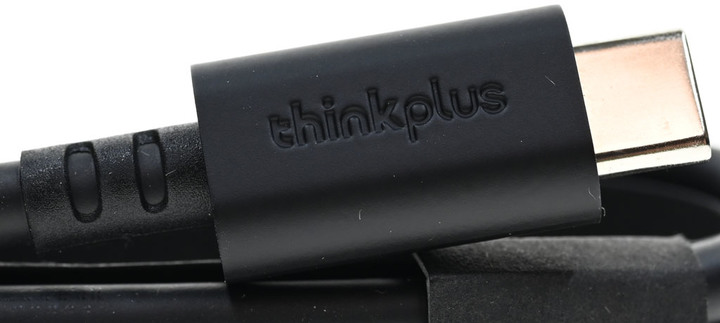

▼兩端接頭的兩面有thinkplus字樣，接頭尺寸為31(含護套)/21(不含護套)x12.9x7.4mm

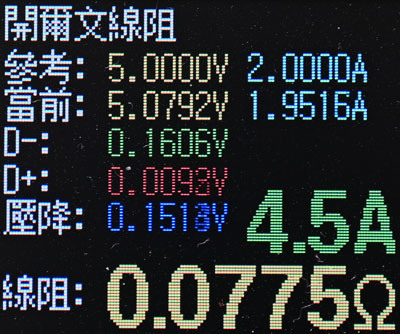

▼隨附USB-C to USB-C充電線等效阻抗為0.078Ω

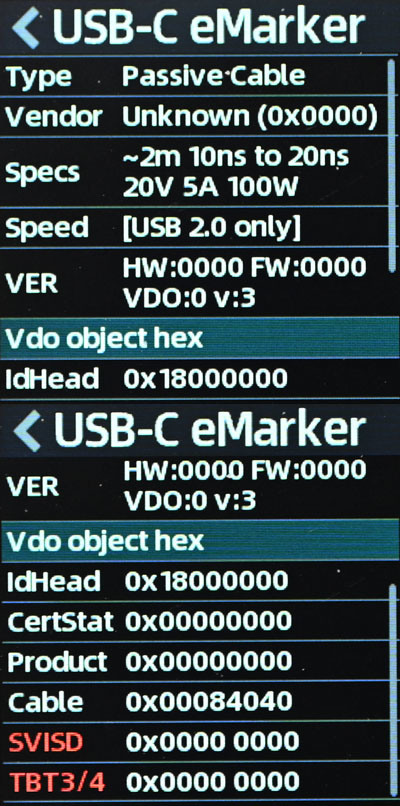

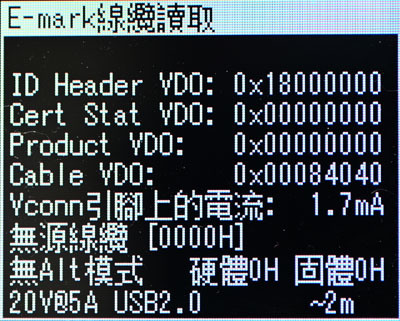

▼隨附USB-C to USB-C充電線E-Marker資訊，支援20V/5A電力傳輸，USB2.0資料傳輸
▼隨附USB-C to USB-C充電線E-Marker資訊，支援20V/5A電力傳輸，USB2.0資料傳輸

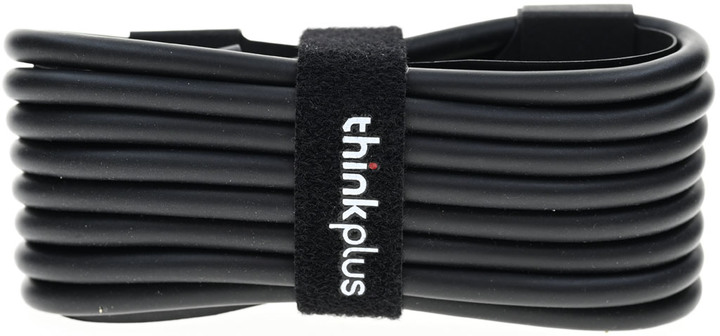

▼隨附USB-C to SLIM轉接線，內含印上商標的魔鬼氈整線帶，線路直徑4.2mm，長度172公分(不含兩端接頭)

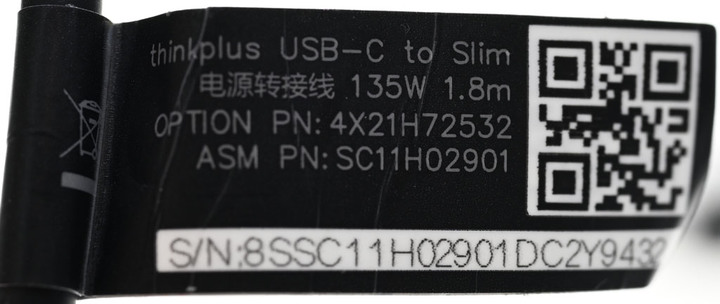

▼靠近USB-C接頭的線路有標籤，上面有名稱、PN編號、QR碼、S/N編號
▼USB-C接頭的兩面有thinkplus字樣，接頭尺寸為31(含護套)/21(不含護套)x12.9x7.4mm

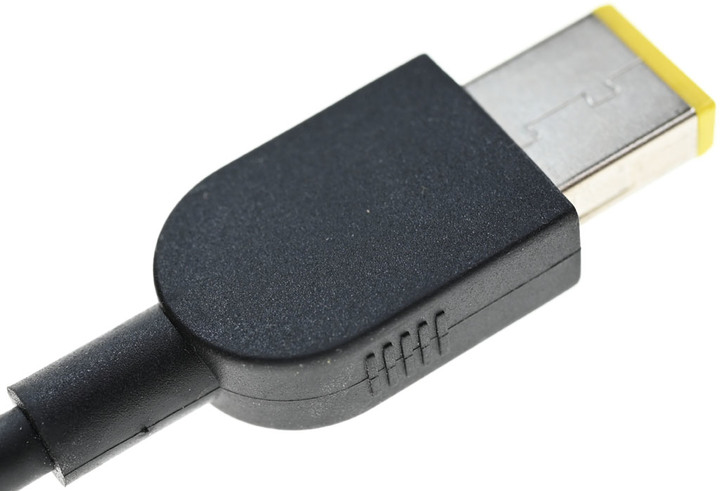

▼SLIM接頭尺寸為32.8(含護套)/22.8(不含護套)x16.5x7.7mm

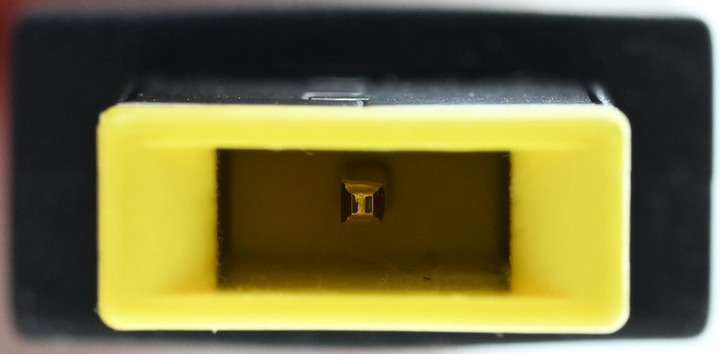

▼SLIM連接器外部尺寸為11.3x11x4.5mm，開口處大小為6.1x3mm
▼USB-C to SLIM轉接線為專線專用，只能搭配Lenovo thinkplus氮化鎵雙埠135W充電器，插在其他充電器上只會輸出5V
▼充電器重量為267克，充電器加USB-C to USB-C充電線重量為343克，充電器加USB-C to SLIM轉接線重量為339克
支援以下輸出組合模式：
USB-C1(使用USB-C to SLIM線)：135W
USB-C1(使用USB-C to USB-C線)：100W
USB-C2：30W
USB-C1(使用USB-C to USB-C線)+USB-C2：100W(C1)+30W(C2)
當USB-C1使用USB-C to SLIM線時，會關閉USB-C2輸出

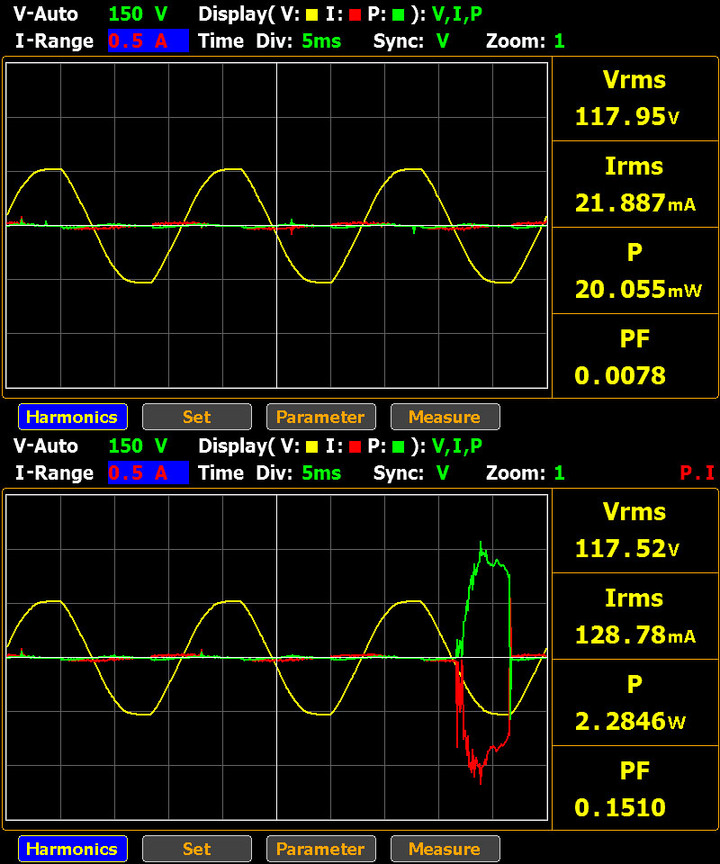

▼輸入110V電源時，空載未接任何裝置下採用跳週期方式運作，消耗功率在20mW至2.28W之間
▼USB-C1單獨使用並搭配隨附USB-C to SLIM轉接線，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/6.75A(上圖紅色箭頭)，PPS檔提供5V-11V/3A，同時自動觸發20V/6.75A輸出組(下圖紅色箭頭)
▼隨附USB-C to SLIM轉接線觸發20V後的空載電流

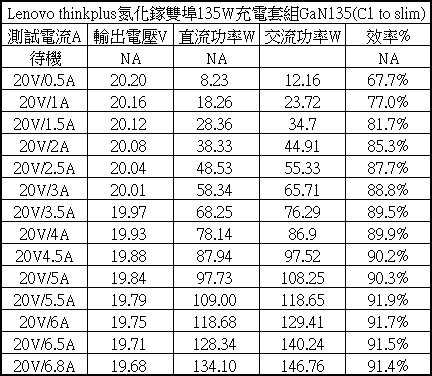

▼USB-C1使用隨附USB-C to SLIM轉接線的20V輸出轉換效率表，整體輸出轉換效率在67.7%至91.9%之間

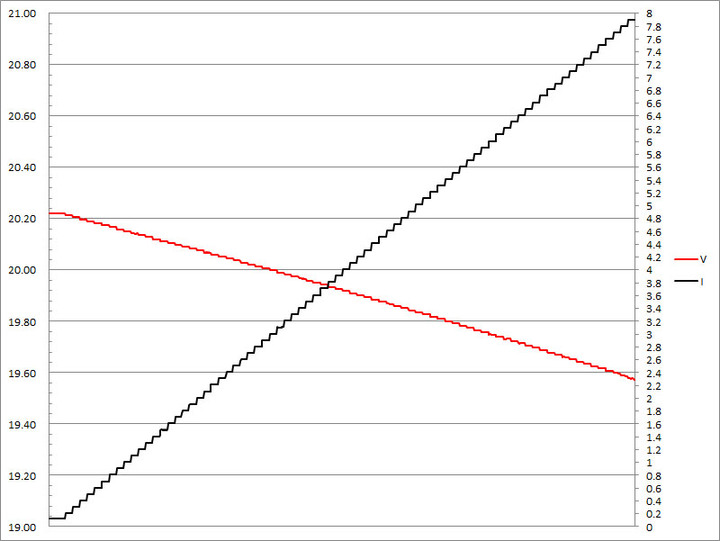

▼USB-C1搭配隨附USB-C to SLIM轉接線的20V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過7.9A截止

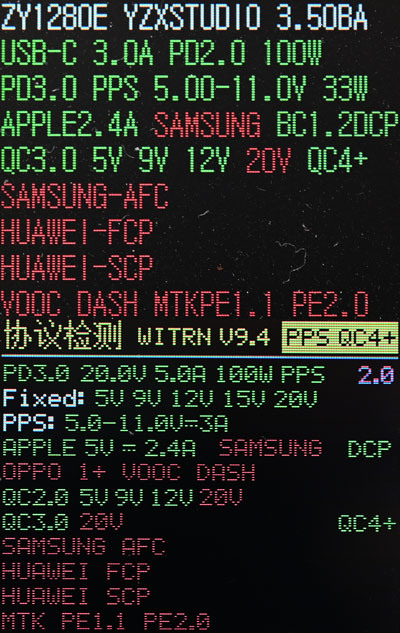

▼USB-C1單獨使用並搭配隨附USB-C to USB-C充電線，充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4+、Apple 5V/2.4A、BC1.2、DCP 1.5A

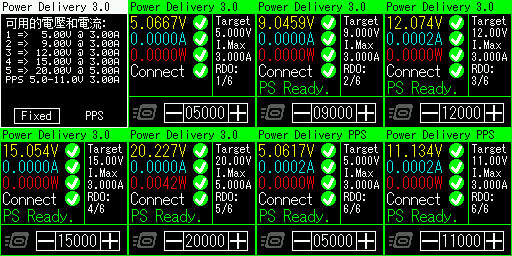

▼USB-C1單獨使用並搭配隨附USB-C to USB-C充電線，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/5A，PPS檔提供5V-11V/3A
▼USB-C1搭配隨附USB-C to USB-C充電線的各組輸出轉換效率表，整體輸出轉換效率在56.7%至92.1%之間

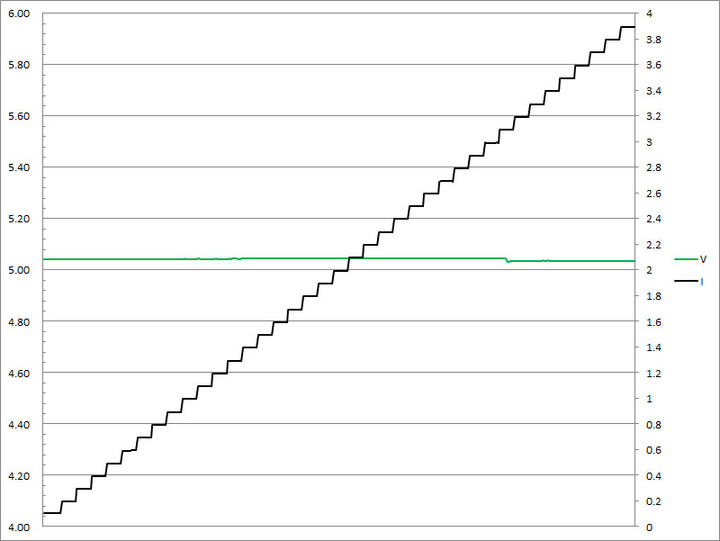

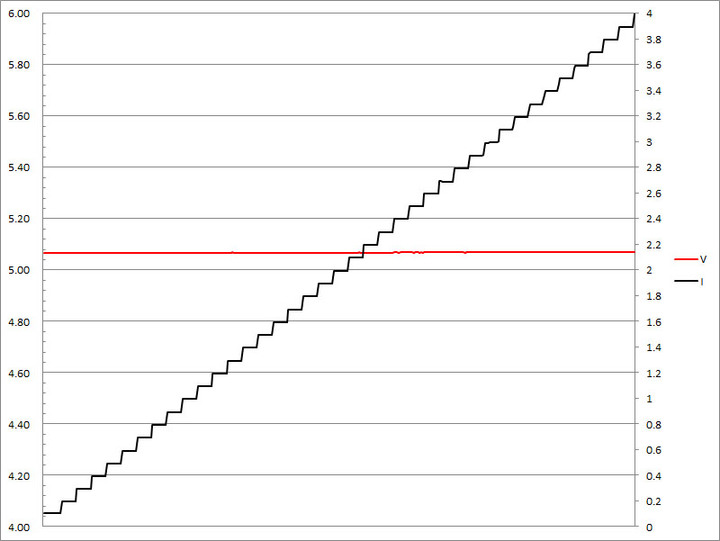

▼USB-C1搭配隨附USB-C to USB-C充電線的固定檔5V輸出負載測試，隨著電流增加，輸出電壓無明顯變動，輸出電流超過3.9A截止
▼USB-C1搭配隨附USB-C to USB-C充電線的固定檔9V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.9A截止

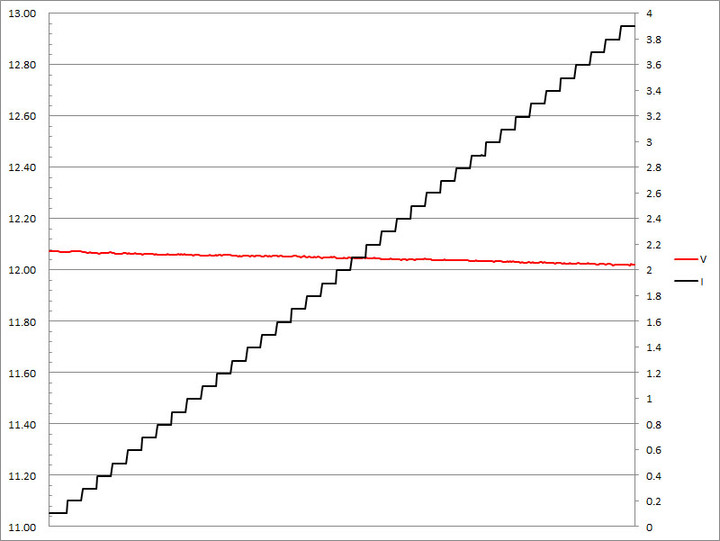

▼USB-C1搭配隨附USB-C to USB-C充電線的固定檔12V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.9A截止

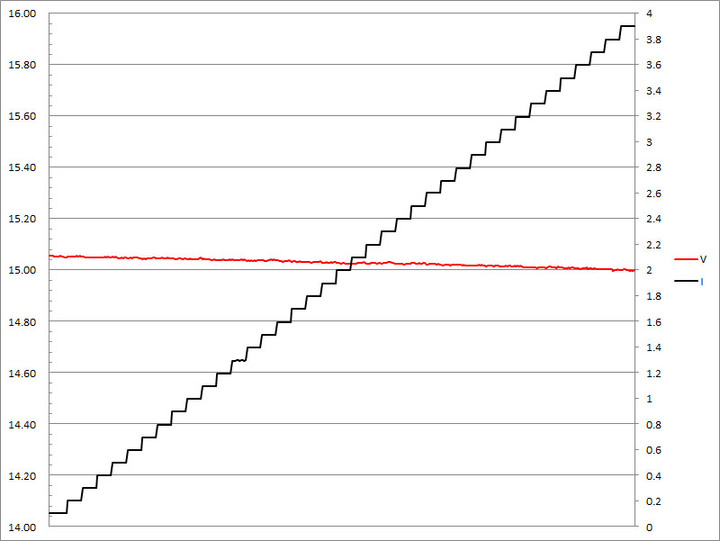

▼USB-C1搭配隨附USB-C to USB-C充電線的固定檔15V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.9A截止

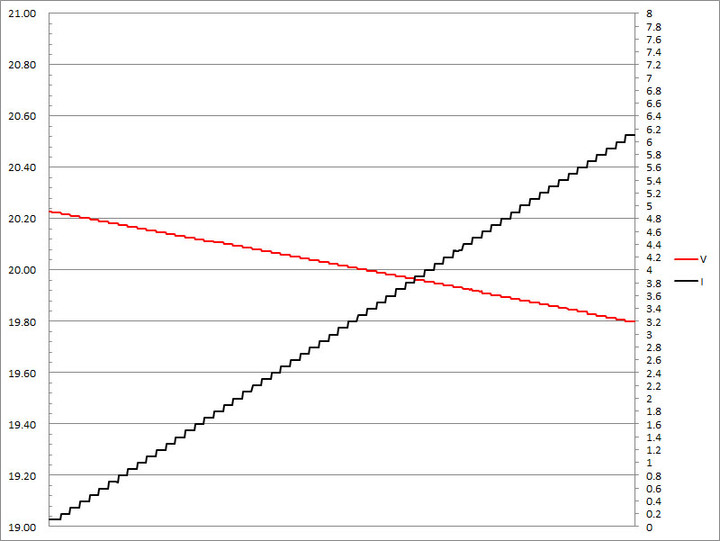

▼USB-C1搭配隨附USB-C to USB-C充電線的固定檔20V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過6.1A截止
▼USB-C1搭配隨附USB-C to USB-C充電線的PPS檔5V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3A產生大幅壓降，超過4A截止
▼USB-C1搭配隨附USB-C to USB-C充電線的PPS檔11V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3A產生大幅壓降，超過4A截止
▼USB-C1單獨使用並搭配3A線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/3A，PPS檔提供5V-11V/3A

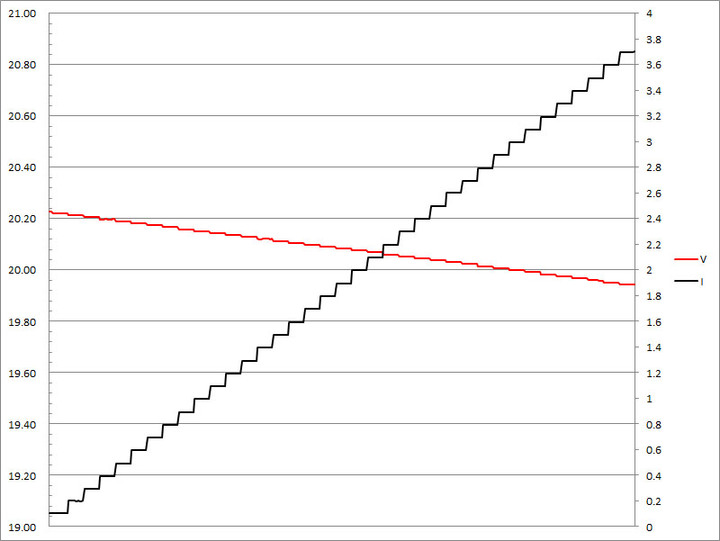

▼USB-C1搭配3A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.7A截止

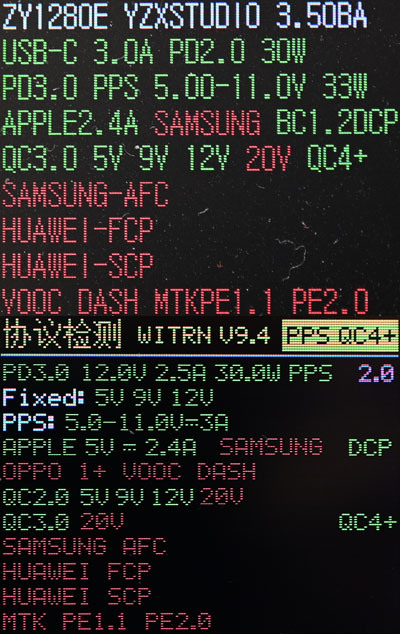

▼USB-C2單獨使用，充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4+、Apple 5V/2.4A、BC1.2、DCP 1.5A

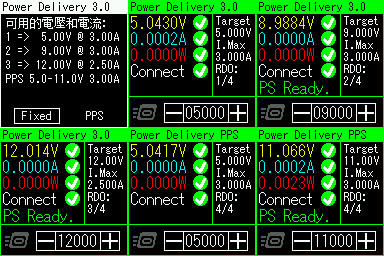

▼USB-C2單獨使用，固定檔提供5V/3A、9V/3A、12V/2.5A，PPS檔提供5V-11V/3A

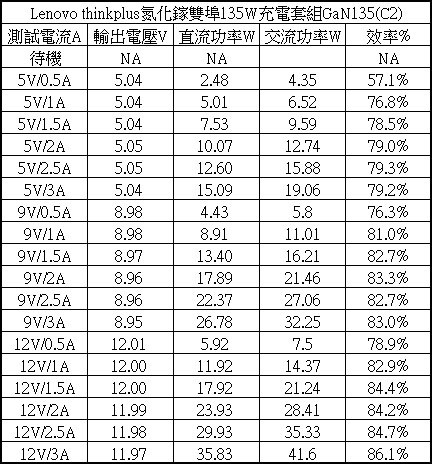

▼USB-C2各組輸出轉換效率表，整體輸出轉換效率在57.1%至86.1%之間
▼USB-C2的固定檔5V輸出負載測試，隨著電流增加，輸出電壓無明顯變動，輸出電流超過3.9A截止

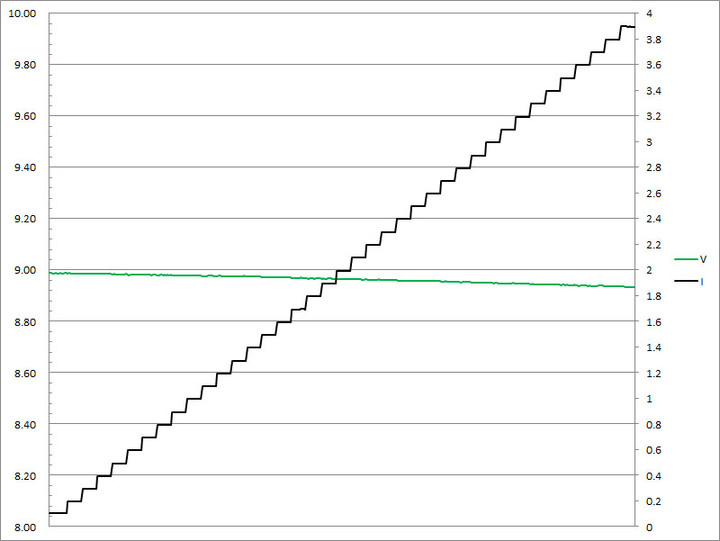

▼USB-C2的固定檔9V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.9A截止
▼USB-C2的固定檔12V輸出負載測試，隨著電流增加，輸出電壓無明顯變動，輸出電流超過3.2A截止
▼USB-C2的PPS檔5V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3A產生大幅壓降，超過4A截止

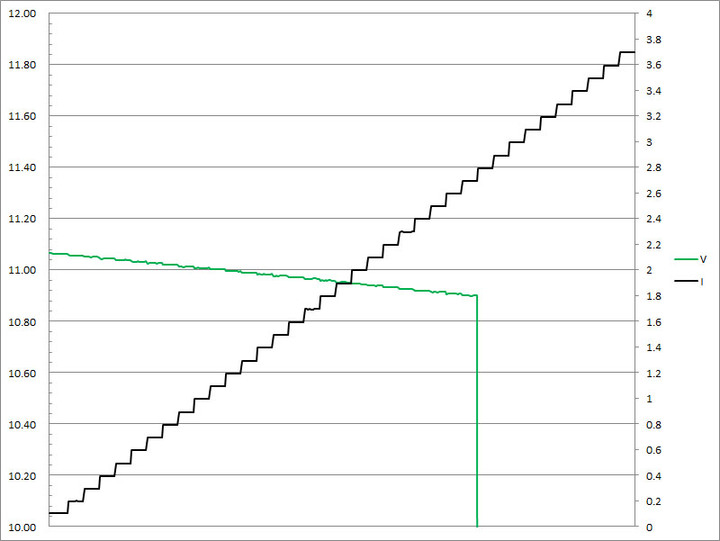

▼USB-C2的PPS檔5V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過2.7A產生大幅壓降，超過3.7A截止

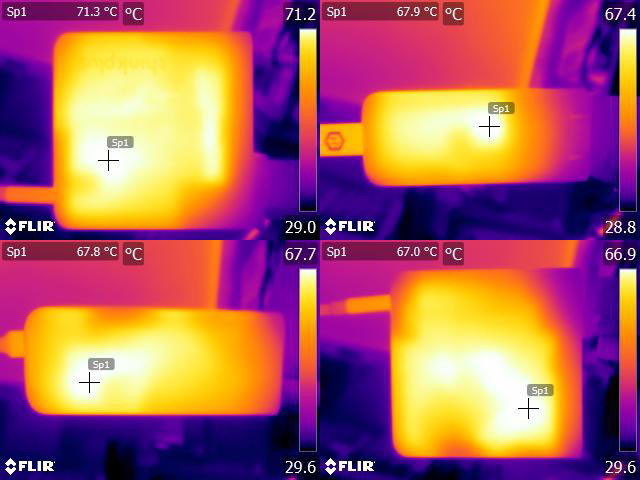

▼USB-C1輸出135W連續一小時後本體的紅外線熱影像圖
▼USB-C1輸出135W連續一小時後連接埠處的紅外線熱影像圖
測試總結：
◆具備2個USB-C輸出，自動偵測PD/QC快充協議，USB-C1最大輸出100W，USB-C2最大輸出30W
◆USB-C1埠搭配專屬USB-C to SLIM轉接線時，最大輸出135W(20V/6.75A)，並關閉USB-C2輸出
◆可收折式插頭，方便攜帶
◆空載下踩跳週期方式運作，功耗最低20mW，最高2.28W，各輸出埠中最低效率56.7%，最高效率92.1%，輸出功率越小效率越低
◆具備功率因數修正，輸出20V/0.9A時功率因數大於0.9
◆C1/C2的PPS檔輸出組達設定電流後輸出會大幅壓降，直到比設定電流高1A才截止
◆C1使用3A線材時，輸出組會改變最高電流門檻，於電流超額時輸出截止，具備過電流保護
報告完畢，謝謝收看
