不知道版上有第一代Lenovo ThinkPad X1 Carbon的版友嗎?
大家的SSD還安好嗎?
如果有不幸跟小的一樣Sudden Death的
或是容量想從128GB往上升級的
這篇從原廠20+6PIN SSD的更換全記錄您可以參考一下
小的最早是先入手 X1 Carbon 後
才換機成 X1 Carbon Touch
雖然不是很清楚
不過X1 Carbon Touch似乎在線上是比較久
兩台小的也都手癢拆過
大致上差異似乎不大
應該就只差那個Touch LCD
造成重量與電池使用時間的差別
如果是小的再選一次
應該會是選擇沒有Touch的版本
回到主題
反正小的就是在某個一天晚上
看完Youtube關機後

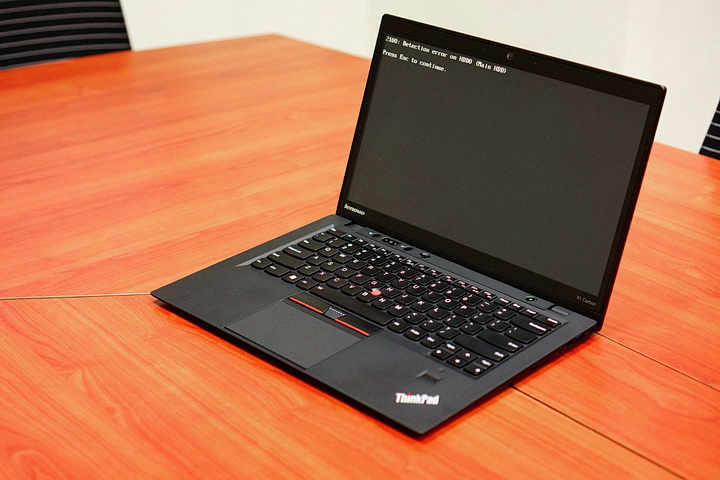

就出現這樣的畫面...

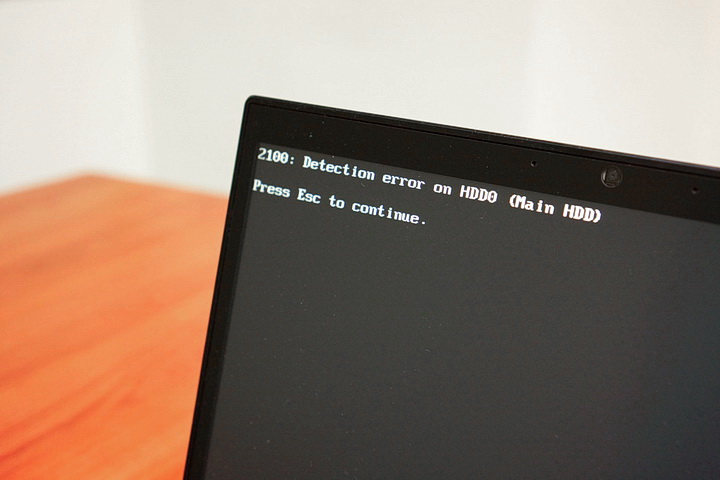

傳說中的Error Code 2100
說明SSD Detect不到
基本上看網路論壇說明
發生時基本上 :
1.重開機就有機會好
2.要不然就是SSD接頭氧化
3.最糟的狀況...就是SSD往生了
因為我已經重開一個月 + 擦了N次都沒用...
所以這次遇到的就是"3"最糟的這種狀況 Orz
不知情的朋友
可能就以為這種Ultrabook換個mSATA or M.2就好了
但是事情沒這麼單純
我們繼續看下去...
要拆 第一代ThinkPad X1C
基本上應該算是超簡單

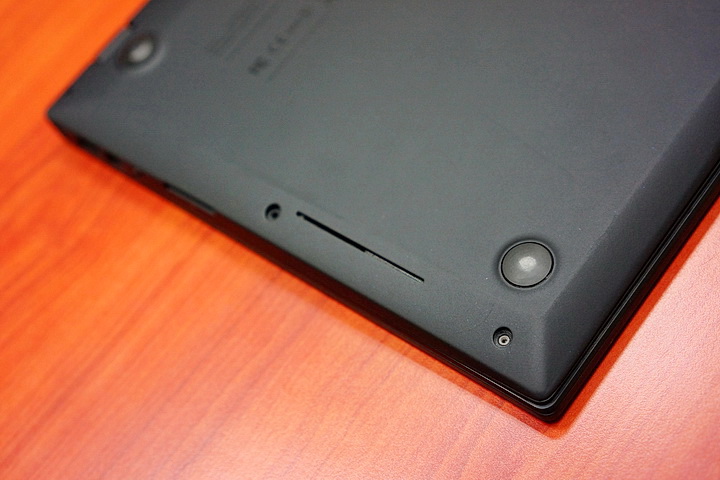

只要把機底的所有螺絲旋下就好~全部就7顆

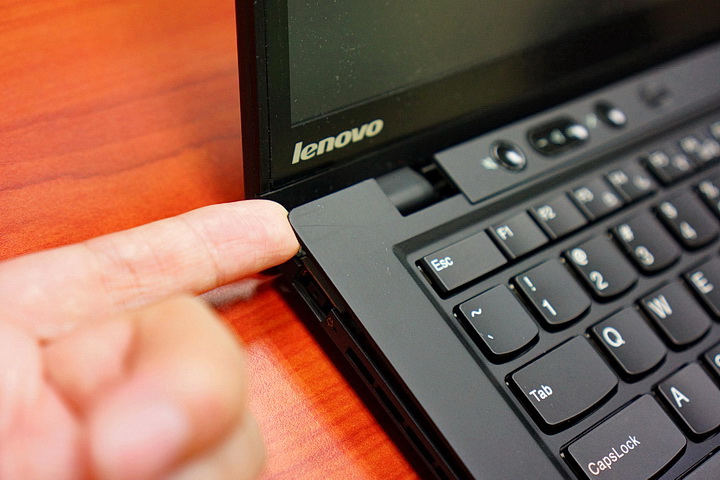

接下來小的比較建議從鍵盤上方進行拆卸
所謂的拆卸就是直接扒開即可...
對~就是這麼簡單!!
噹噹噹~!!

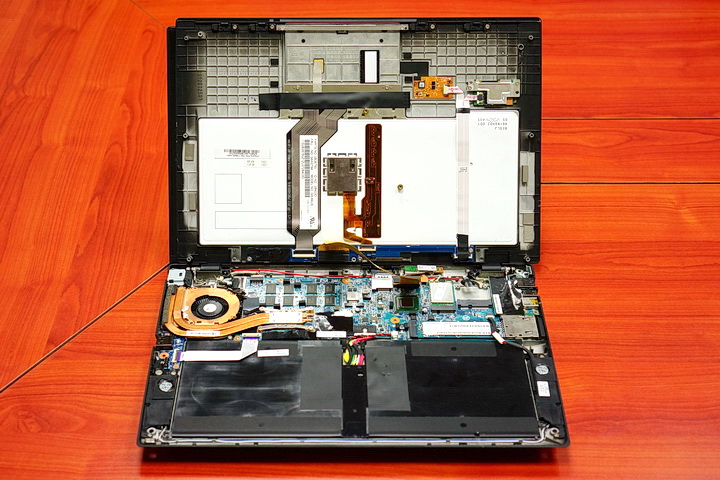

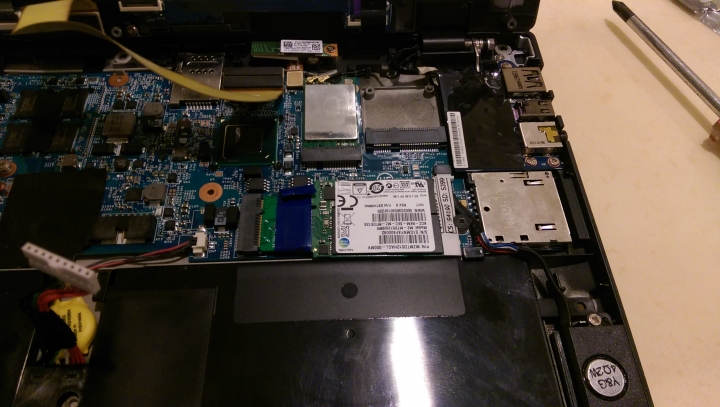

打開來後就是這樣子
中間靠右邊SD讀卡機旁
這就是往生要更換的SSD
為什麼說更換這款SSD有難度呢!?
因為他是在最常見的mSATA與現在常用的M.2(之前稱NGFF)
這兩款標準品中間出現的"不標準品" : 20+6 PIN SSD
所以雖然很像M.2 , 但它不是阿阿阿阿!!!

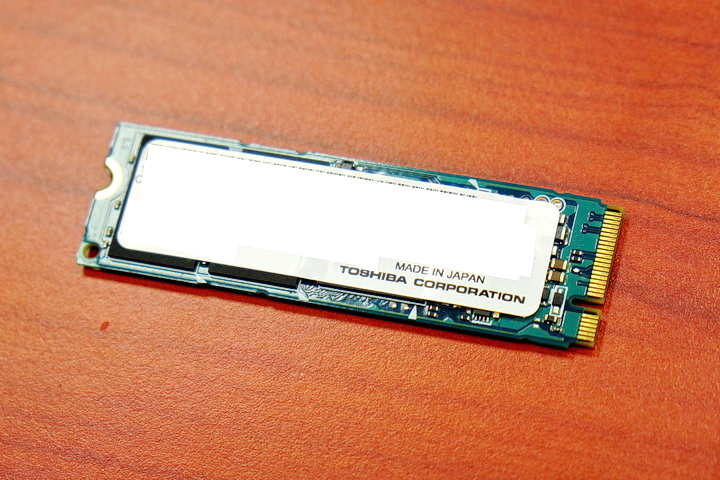

(您有看過Made In Japan的SSD嗎? 但他還是掛了...唉唉唉)
看了版上也有大大開了一篇主題在詢問怎麼更換第一代X1C SSD
http://www.mobile01.com/topicdetail.php?f=240&t=4435167&p=1#57796081
爬了文與聯絡大大後
基本上可以總結有三種選擇 :
1.再買片Toshiba or Sandisk同款SSD - 但超貴
2.淘寶上有人改裝mSATA配轉版剛好塞進這個空間 - 也有點貴
3.淘寶上有人賣20+6PIN轉M.2的轉接板 , 只要再裝M.2即可 , 標準最長為M.2 2242規格
但M.2 2242不太好找外 , 容量一般都比較小
所以看到有人改上M.2 2260是可以的
只是後端有可能會超過板子一點
要再想辦法固定,外國網友是用熱融膠XD
而整體的成本是最低的
最後小弟選擇第三種方式
趁剛好前往上海出差時弄回 20+6PIN 轉M.2 的 Adapter
再請朋友火力支援一片 M.2 2260

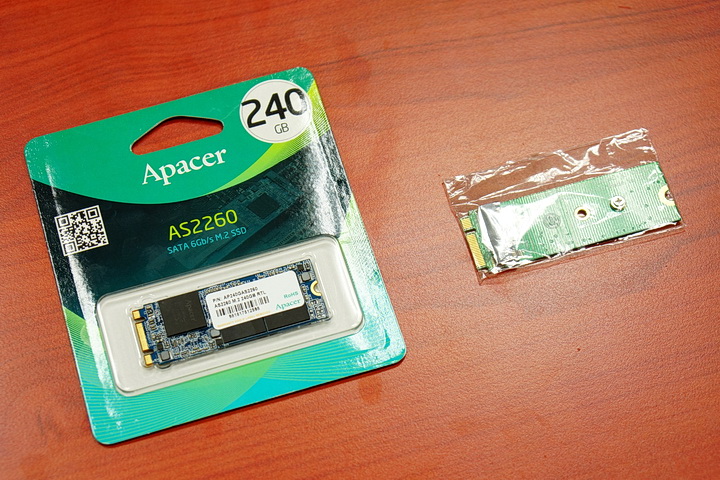

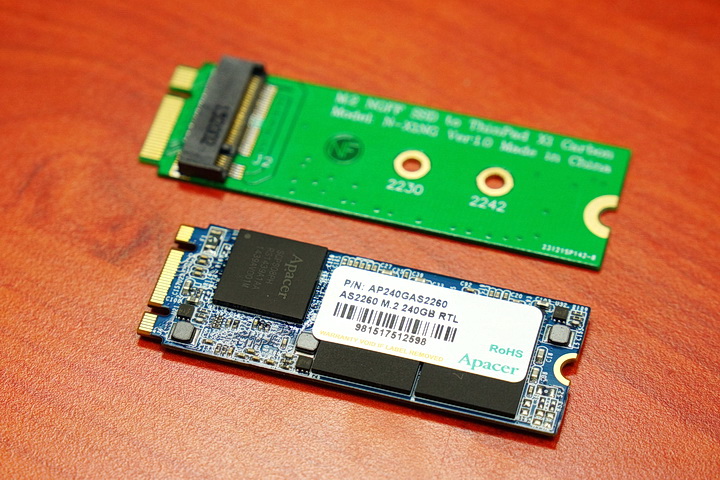

整組如下圖所示
從上海帶回的20+6PIN 轉M.2 的 Adapter
其實跟外國網友分享的外觀不太一樣
接M.2 2260的Connector變的比較接近 20+6PIN 接口
看起來是改良版本~!!

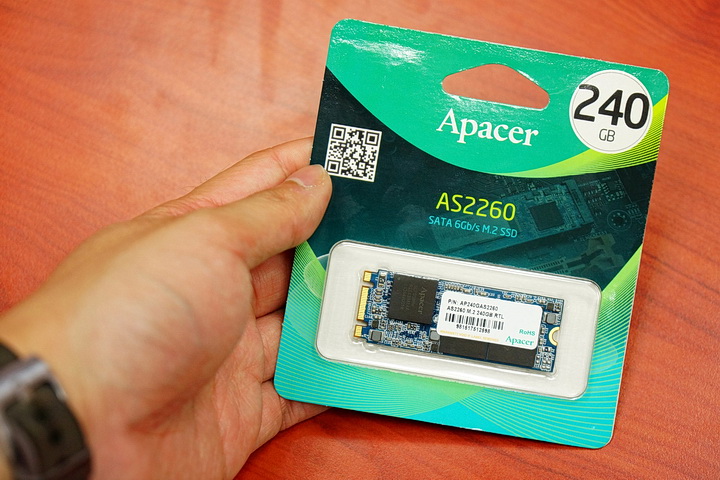

而M.2 2260則是 宇瞻Apacer AS2260 240GB這款產品
不知道X1 Carbon是否會挑SSD
反正先試看看再看吧...

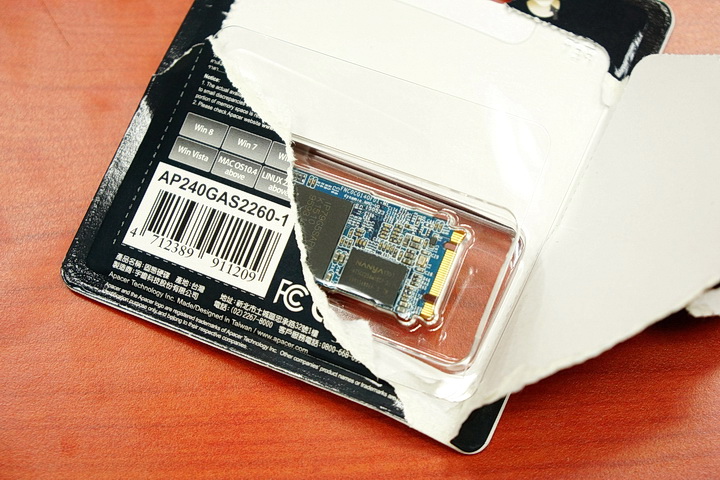

開封!!!
包裝方式是用一次性的紙卡設計
就...簡單吧...
可以看到Nanya IC在上面
也說明這款是有帶DRAM Cache的設計
基本性能上以X1C這類的商務機來看 , 應該是還蠻夠用的配置

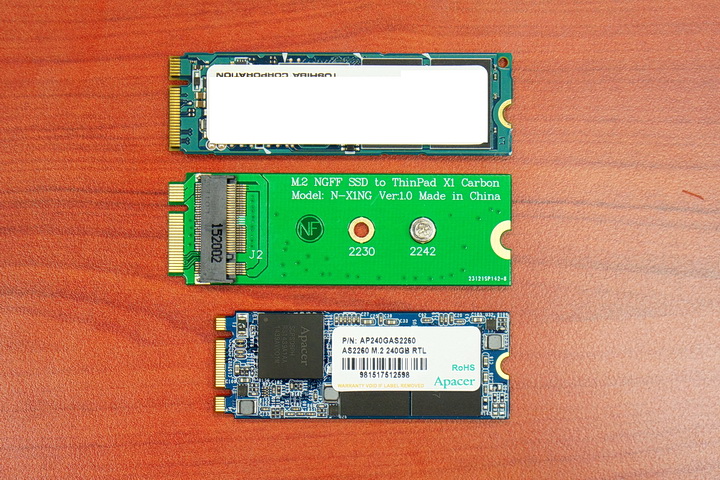

三款產品排排站
最上面就是初代 X1 Carbon系列配置的 20+6 PIN SSD
中間就是轉卡
最下方則是M.2 2260
可以看到接頭兩者是不相同的...看國外有網友以為是相同的
買了M.2才發現插不進去的超囧狀況

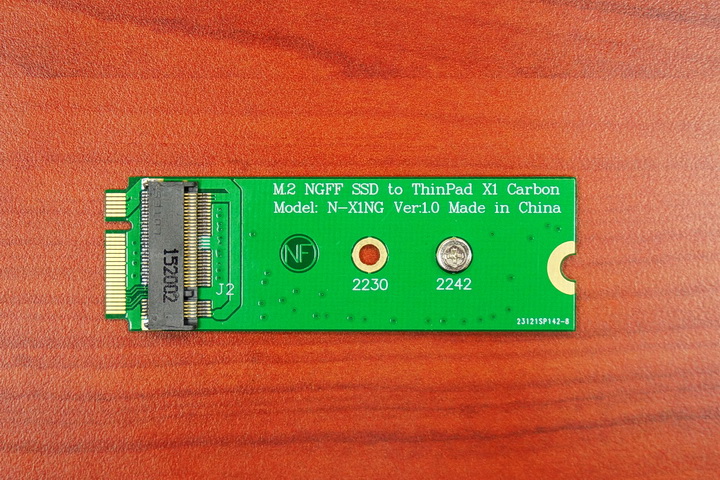

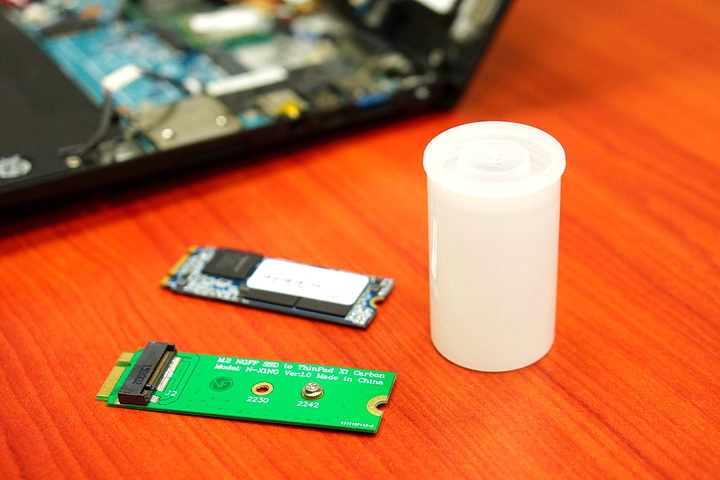

但是要在轉板上裝上M.2 2260

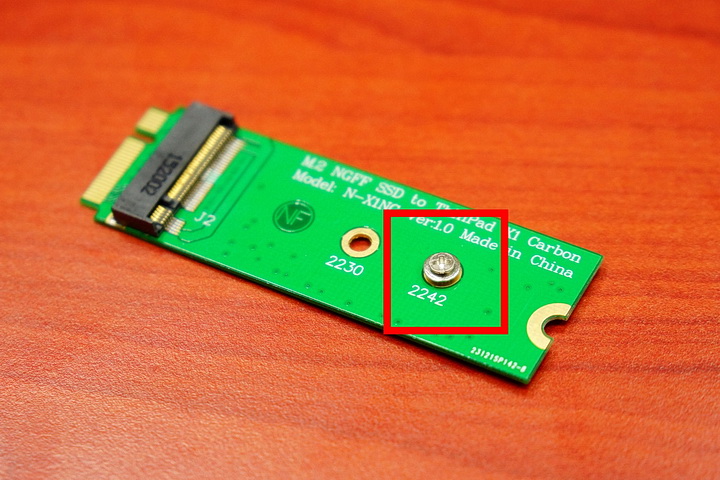

首先的就是要將上面原本設計裝上M.2 2242的鎖點給拆掉
如以下紅框所示
這時求救朋友要怎麼好拆
結果他說:"你有底片盒嗎?"
想了一下...我還真的有~哈 (底片魂燃燒吧!!)

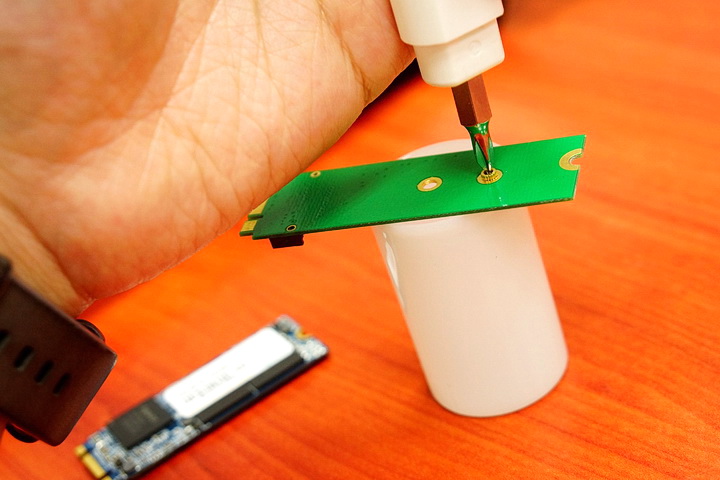

只要跨在上邊
再用螺絲起子敲一下
如下圖

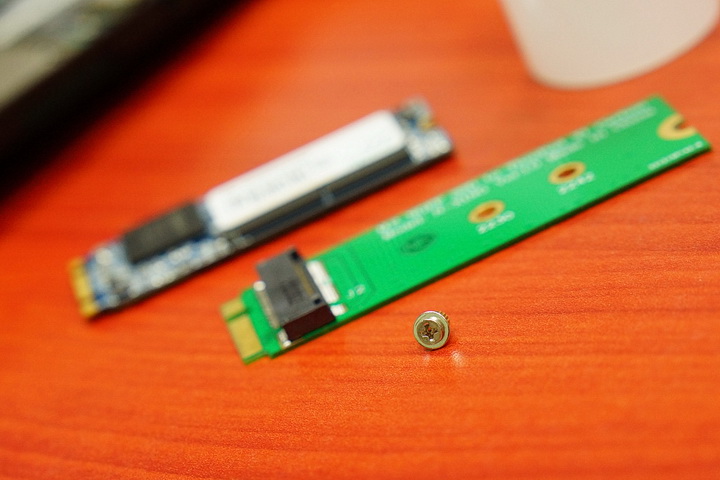

真的就輕鬆卸下來了阿!
這真是太神奇了!!! (孤陋寡聞的傢伙~哈)

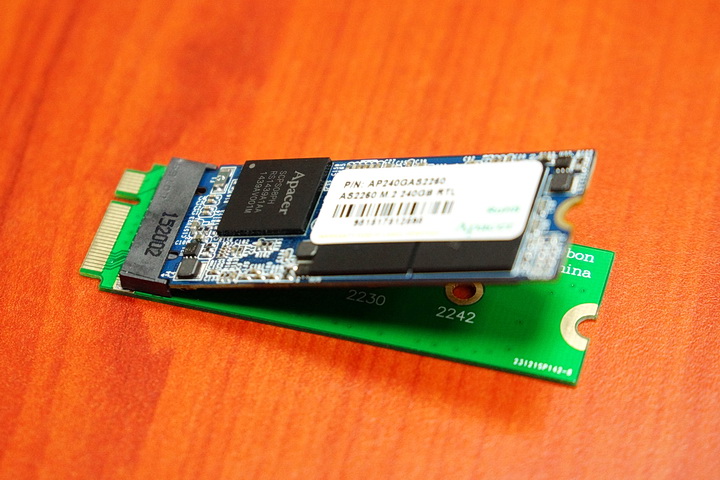

接下來就是準備兩者合體啦!!

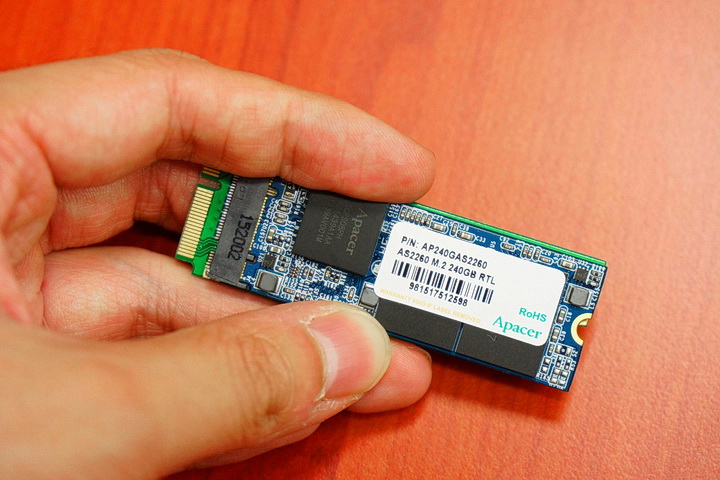

讓Apacer M.2 2260插入20+6PIN轉板中
壓下來的一瞬間
我震驚了!!!!!!!!!!!!!!!!
怎麼可以這麼合~完全跟外國人分享會突出一塊不同
齊平平平的啦!!

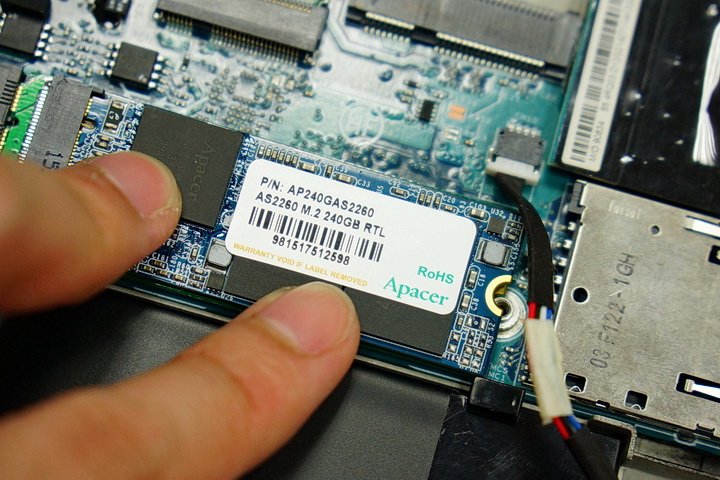

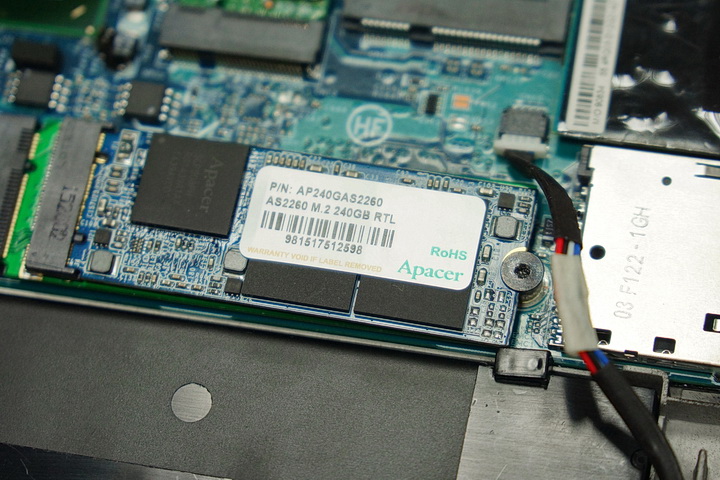

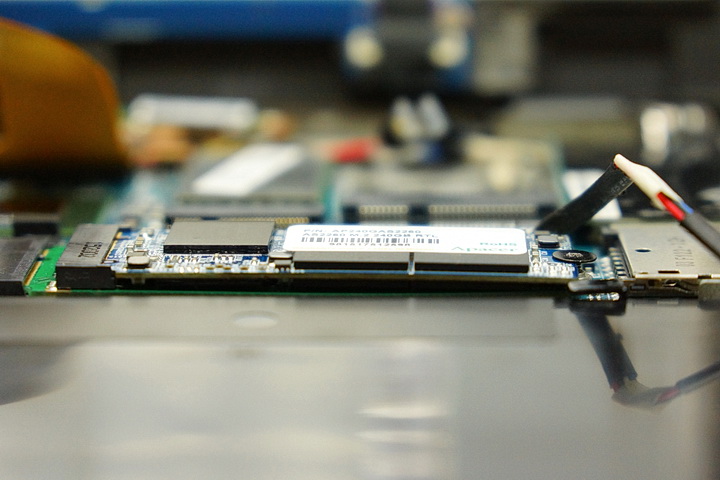

趕快放上初代X1 Carbon主板上試看看
雖然小歪一點
但是原本的螺絲是可以將兩者鎖定在一起的啦!!!!
而高度上看起來應該也是可以過的去
又可鎖又不會過高~真的是可喜可賀的狀態阿!!
PS : 11/27更新加註 , 版上大大溫馨提醒
要注意這顆螺絲的鬆緊度,才不會有板彎的狀況出現
當時這張照片是調整前拍的...後面調完後就迫不及待測試開機去
偷懶就沒有再拍了...哈
不過這些都是小事
真的大事是...系統要認的到阿!!
希望不要挑食不讀
或是逼逼叫阿~
這時來了~
有版友可能會問
"阿你有試過另外一個 , 有點冷門但其實比較好找的mSATA Mini試看看嗎?"
反正3G網卡要用的機率應該很低
其實是可以試看看的
不過小的其實已經試過
插mSATA Mini上去後 , 系統會逼逼叫說mSATA Mini不能用
所以想要試這條路的朋友可以直接放棄了...XD
(重點系統還會知道你是用mSATA Mini,所以是真的不讓你用~唉)
回到正題
當一切都這麼美好可以插上去並鎖上後
到底最後是.....
噹噹噹

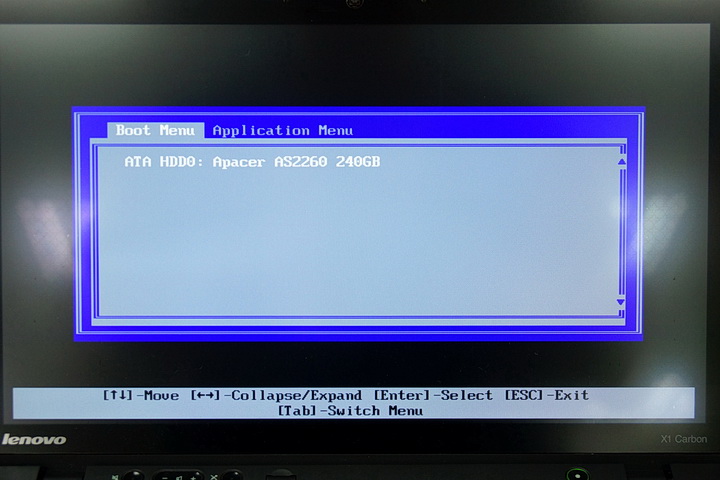

美好的畫面出現了
可以用阿~!!!
不確定其他品牌是否會有什麼問題
不過手上這片確定是可以用的

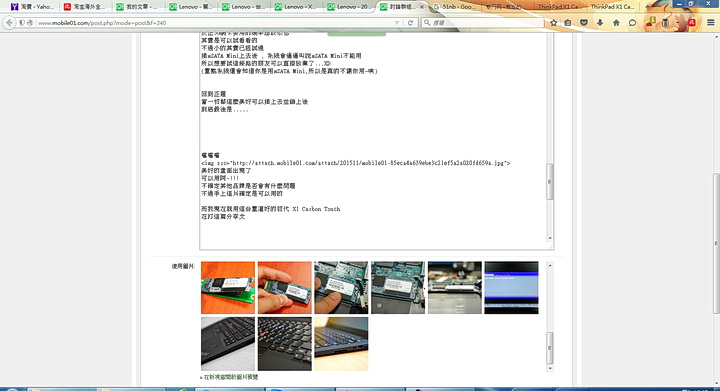

而我現在就用這台重灌好的初代 X1 Carbon Touch
在打這篇分享文

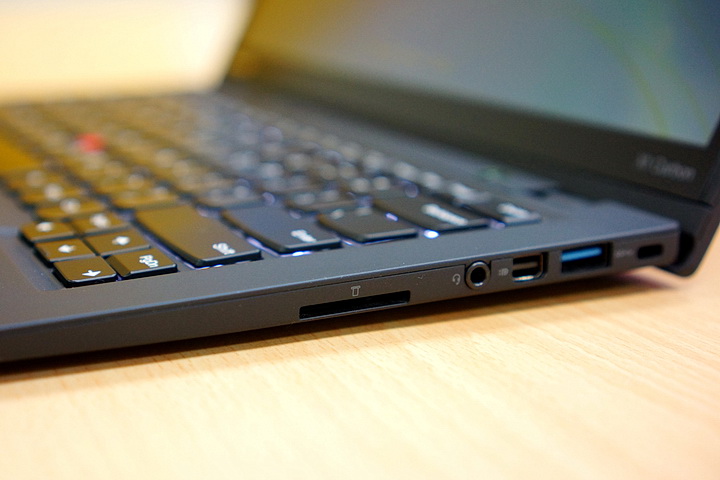

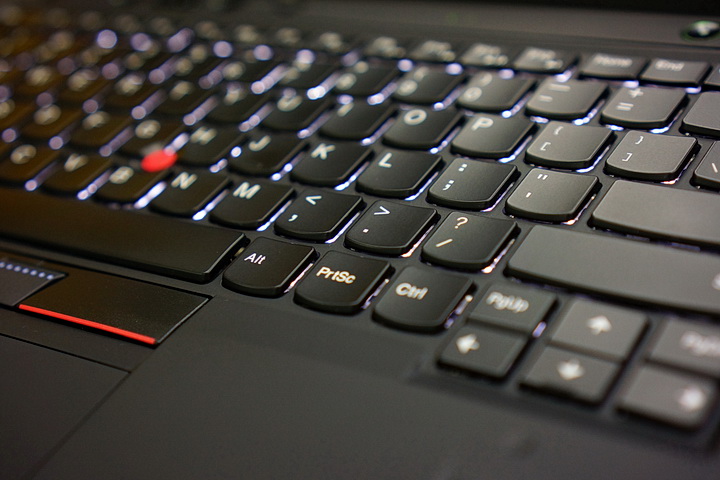

再來看看高度狀況
基本上鎖回去後
其鍵盤方面也沒有什麼凸起
而邊緣部份也是很平整
都沒有什麼機構上的問題
這幾天這樣帶來帶去
還沒有碰到什麼狀況
算是滿意的說~
最後這篇分享文
就用最後一張照片做為結尾吧~
(哈~跟第一張一樣)
希望這篇對有需要的版友有幫助
祝各位初代 ThinkPad X1 Carbon 能長命百歲~!!
