2009年7月購入的，時間也在小黑的外觀上留下明顯的印記
因為USB端口使用率太高了
而且R400 左側是2個USB緊密相連 如果USB裝置的接頭太胖的話
就會稍微擋到另一個端口 導致另一接端口就無法使用
如果要硬擠 也不是不行 只不過USB接頭裡的擋板就會斷給你看
我的左側USB就是因為這樣無法使用 只剩下右邊一個USB可用
實在是不方便
加上一直想要讓他在桌面上有個安身立命的家
購入一個Dock 當然就是第一選擇
不過新品實在是不便宜 所以一直忍著沒買
後來因緣際會居然在淘寶上發現 大陸那邊一堆店鋪在賣二手的
八成新一個不到RMB 100
馬上就託人從大陸幫我帶一個回來
這樣"姓沛的"就有自己的家啦
賣家還很好心的介紹說，有了這個擴展塢
就算是"姓沛的"瞎了也沒關係
看你是要外接一個 還是外接兩個螢幕都行
呸呸呸......我的小黑頭好壯壯 雖然舊了點
但是還是很健康的
這個賣家還真是烏鴉嘴
DOCK用了不過一個月
我的小黑真就這麼瞎了
開機之後 螢幕右下方的指示燈號全部都不亮了
LCD也是黑的
不過近看 可以確定不是全黑
還是可以依稀辨別顯示的內容
外接螢幕也完全正常
所以可以確定主機板與顯卡應該是沒問題
問題應該是出在燈管
我的前一台NB ACER ASPIRE 5502也曾發生同樣的問題
那時因為已經過保 所以是送去光華附近專修面板的店家處理
當時還特別留意看他是怎麼修的
背光不亮 最常見的問題就是出在高壓板
再來就是燈管
當時看師傅先找了一個高壓板接上 結果不亮
然後在找一個燈管換上 果然就點亮了
所以後來那台5502是以更換燈管的方式修復
現在小黑又發生同樣的問題
手很癢的我 當然就想依樣畫葫蘆試試
說到這要再稱讚淘寶 大陸人真的才是是甚麼都賣 甚麼都不奇怪
你想的到的小黑零件 淘寶上都有
真是DIY的天堂
再來另一個好處則是 LENOVO延續以前IBM的傳統 真的是太佛心了
維修需要的維修手冊 毫不吝嗇地就放在網路讓用戶自由下載
所以先來研究一下爆炸圖 看看小黑該怎麼拆
拆機的步驟 該卸哪幾顆螺絲
STEP BY STEP 維修手冊上都寫得清清楚楚
真是太讚
確定拆機不是件太困難的事之後
就要研究一下我的小黑到底是哪裡壞了?
所謂外事不決問GOOGLE 內事不決問百度
我的R400壞了 算是外事 還是內事??
我兩個都問 總可以吧~~~
我用盡GOOGLE吃奶的力氣
最後還是在對岸的論壇的得到幾個結論
從對岸的一些維修論壇得知R400暗屏的狀況不算少見
依發生的案例則可以歸納出幾個原因
第一的可能是出在"藍芽模組"
因為"質量"的問題(對不起，大陸論壇逛多了，連說話的方式都變成大陸人了
)而面板是靠屏線與主機板相連
為藍芽模組的端口就做在屏線上
藍芽模組可能會導致線路異常或短路
這時只要拔掉藍芽模組就OK了
好吧，看來這是最不需要成本的方式 可姑且一試
翻開維修手冊 確定藍芽模組就位於面板的左下方
那就先動手拆面板吧
把NB打開 螺絲孔上有黑色塑膠片保護
把塑膠片移除就可以看到螺絲
螺絲卸下後 就可以把B殼拆開
拆開後可在左下角看到藍芽模組
此時再卸下一顆固定螺絲就可以把藍芽模組輕輕的從屏線上的插槽中拔起
然後就可以按下電源..............................
還是不亮，看來要先吃塊
準備長期抗戰接下來第二個可能性 就是藍芽模組導致主板上一顆3.3V的供電保險燒掉
看對岸論壇上一些神人 又是飛線 又是換保險的
我不是念電子的 只是一個念文組的弱書生
我連銲槍都不會拿啊
而且到現在我還是找不到
他們說的那顆"保險"到底在哪裡???
所以這一個可能的問題點就先跳過囉
再下來第三個可能性 就是高壓板了

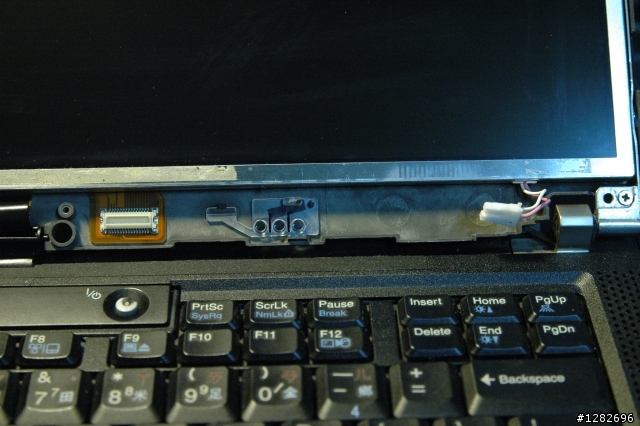

這塊就是所謂的高壓板
確定目標之後
先上淘寶 淘淘看有沒有這東西
沒想到一淘 還真是滿坑滿谷啊
到處都有在賣這高壓板
看來這東西應該是很容易壞 所以一堆人需要這零件
這樣說來 我的小黑暗屏的原因
八九不離十 有很高的機率問題是出在這~~
心一橫就馬上在淘寶註冊一個帳號
試試在台灣能不能上淘寶買東西
找個近一點的 深圳華強北剛好有賣家在賣高壓板
一條居然只要RMB 30元
天殺的便宜 趕緊問賣家 發不發到台灣?
賣家說沒問題 發順豐速運 運費到付
二話不說馬上拍了一條
而且不到48小時就到我手上了
真是令人非常滿意的發貨速度
高壓板到手之後 當然就趕緊換上
同樣高壓板也是以一顆螺絲固定

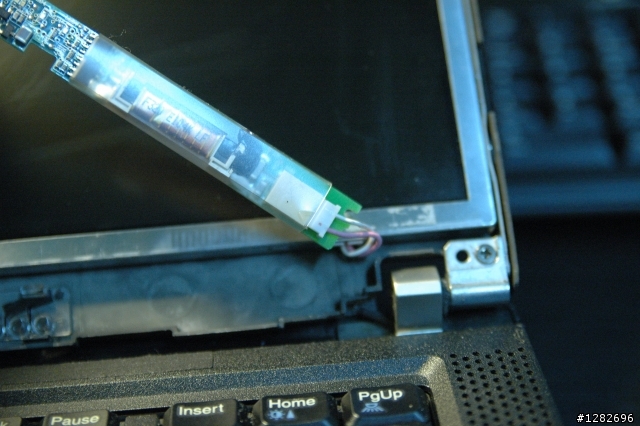

卸下螺絲之後 小心的將高壓板與插槽分離
然後高壓板的右端還有一條電線連著面板 同樣把電線插頭拔下
然後換上新的高壓板....................
按下電源................................ 還是不亮
算了 一條高壓板才30RMB 加上140台幣的運費 還不到300塊台幣的成本
損失不算大
但是我還是不死心 螢幕明明就沒壞 只是燈管不亮而已
肯定修的好
記得華強北那個賣家 還有賣屏線
再上網搜尋一下 屏線是不是與暗屏有關??
果然也有幾個案例是屏線壞了導致面板與指示燈全都不亮
這下我的信心又來了
馬上再跟賣家聯絡 請他再發一條屏線過來
一條屏線RMB100元
同樣兩天的時間就到了
看維修手冊 要換屏線是比較麻煩一些 要拆的地方比較多
不過有手冊護身 只要膽大心細 不是太難
屏線與主機板的連接口位在鍵盤下方
所以得拆鍵盤
先翻到背面 卸下相關的螺絲
先拆觸控板這塊
然後拆鍵盤周圍
型的框
然後是鍵盤
為了方便作業 可以把先把鍵盤排線從主機板移開 取下鍵盤
這樣就有足夠的空間可以作業
屏線與主機板的接口在這
附近分別有CPU 無線網卡
而且上頭有金屬框保護著
同樣把相關螺絲卸下
取下金屬框
將屏線與主機板分離後
接下來就要處理面板那一端的接口
剛剛是只有拆面板的B殼
現在要把剩下的A殼也拆掉
拆掉之後 只看見無線網卡的天線
以及螢幕的護框 依然看不到屏線
所以得將面板與護框分離
先卸下面板四個角落的螺絲
輕輕的將面板與護框分離

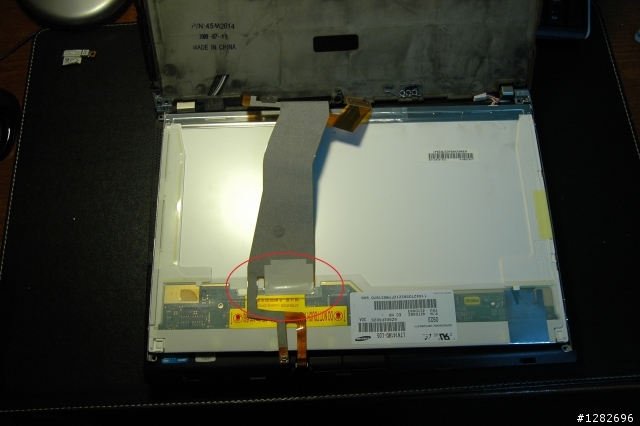

此時可以看到屏線就在面板的後方
接口用膠帶固定著

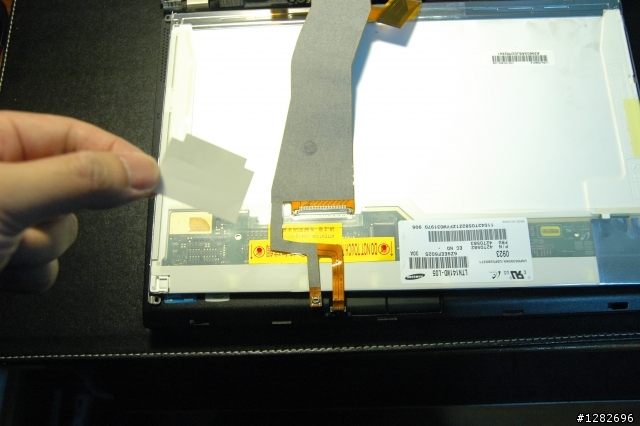

將膠帶撕下 貼在一旁(待會還要貼回去)
輕輕將屏線與面板分離
接下來就是把新屏線換上
然後再依相反順序將 零件一一裝回
再回復原原狀之前當然要先看看 問題是不是已經解決了
如果燈還是不亮
換燈管我是沒這能力 就再買個新屏吧
淘寶上一塊板子 360多RMB
再不行 我換塊主板總行吧
一塊主板 500多RMB
我看我真的瘋了 沒修好這台小黑 誓不罷休
雖說已做好失敗的心理準備
但是該面對的還是要面對
來了！來了！
從山坡上輕輕地爬下來了。
來了！來了！
從椰子樹梢上輕輕地爬下來了。
亮了!亮了!
從屏幕的背光就這麼輕輕地點亮了
媽~~~~~~~~~我成功啦!!!!!!!
最後成本結算
高壓板RMB30+運費NTD140+屏線RMB100+運費NTD140
合計約台幣900元
換得的經驗與成就感"無價"
不過............................
雖然我的"姓沛的"私人助理已經康復了
可我已經又已經招聘另一位"姓沛的"當我的私人助理
你說我該怎麼辦
