X220 底座雙螢幕輸出問題

mrAaron

mrAaron
個人積分：0分
文章編號：39236988

0分

樓主

2012-10-19 17:46

請教各位一個問題，我的筆電透過擴充底座（Dock）去輸出2個螢幕（DVI、D-SUB），但卻沒辦法2個螢幕+筆電本身螢幕（共三螢幕）同時輸出（看過版上皆是以外接螢幕為主，而筆電螢幕都是關閉）
X220 底座雙螢幕輸出問題

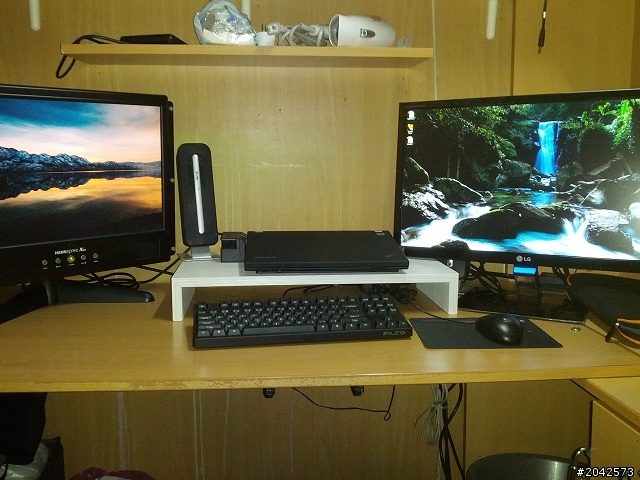

如果將筆電螢幕關閉，則兩個螢幕皆能正常輸出
X220 底座雙螢幕輸出問題

請問這種情況有解嗎？能否3個螢幕都能同時輸出呢？
謝謝！

筆電：
X220 I5-2450M

擴充底座（Dock）：
第三代迷你船塢
45N6690

2012-10-19 17:46 發佈

文章關鍵字 X220 底座螢幕問題

pojocheng

pojocheng
個人積分：465分
文章編號：39241947

465分

2樓

2012-10-19 22:34

大大安安！

這是正常的
X220i + 底座, 我已經用一年多了
不管包不包含本身LCD, 最多就是2螢幕
所以在家時我都把它當桌機, 最多接兩個LCD (DVI + DisplayPort)
除非您再接外接顯卡

請點我ID看精彩文章

viphone

viphone
個人積分：274分
文章編號：39242645

274分

3樓

2012-10-19 23:04

因為你的CPU是第二代Core i(Sandy Bridge)
只能做雙輸出
第三代的Core i(Ivy Bridge)才能做三輸出

hokachung

hokachung
個人積分：8分
文章編號：39261333

8分

4樓

2012-10-21 0:17

viphone wrote:
因為你的CPU是第二...(恕刪)

你肯定嗎？
在之前的討論，已有用戶表示採用第3代core i的X230是不能夠三屏輸岀的
http://www.mobile01.com/topicdetail.php?f=240&t=2884691&p=1#37720425#37723383

kiner

kiner
個人積分：224分
文章編號：39261720

224分

5樓

2012-10-21 0:40

viphone wrote:
因為你的CPU是第二...(恕刪)

ivb 的三輸出需要配合雙DP才行

viphone

viphone
個人積分：274分
文章編號：41336006

274分

6樓

2013-01-21 11:20

hokachung wrote:
你肯定嗎？
在之前的...(恕刪)

版主的例子，Sandy Bridge在筆電本機+docking的條件下
是怎麼都無法使用本機螢幕+2外接螢幕的

Ivy跟Sandy Bridge的差異除了內顯型號較高外
其傳輸規格從TMDS轉為Display port 標準，內建兩個Display PLL通道
筆電上提供的顯示輸出只有VGA跟Mini DP，這樣就把兩個通道佔光了
但若是有兩個DP埠(如docking上的兩個DP)，則可以實現三螢幕輸出(含筆電螢幕)
此時兩個DP可以共享一個PLL通道，另一個PLL供筆電螢幕使用

在相同條件下(筆電+docking)
Ivy 跟 Sandy是有差別的

3C的世界裡，別滿腦子只想著"超值"。就像無線網路一樣，別人推薦的，只適用在他家的環境，到了你家又是另外一回事。小烏龜牽到北京也不會變成千里馬。

ichingdionysus

ichingdionysus
個人積分：0分
文章編號：41338758

0分

7樓

2013-01-21 13:10

所以 lenovo Thinkpad Mini Dock Plus Series 3

有兩個dp輸出是可以讓x220 包含筆電本體共三螢幕使用是嗎?

那另外一個Mini Dock Plus with USB3.0呢?

我感覺他是像外接顯卡一樣應該也可以吧

viphone

viphone
個人積分：274分
文章編號：41450982

274分

8樓

2013-01-25 15:28

有些dock是有獨顯在裡面的
還是要看產品的規格為主

有兩個DP 就只會佔掉一個顯示通道
另外一個通道就給筆電的螢幕用了
