什麼走路踼到...路上撿到......etc
以上我都遇不到
那~就~直接往下看吧!!
這....天上掉下來的禮物 (還是老梗...但真的是坐飛機來的~)

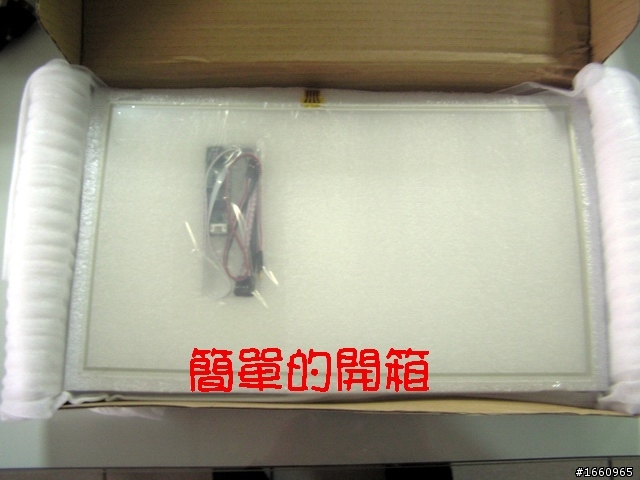

就這樣~簡單的開箱, 看出來是什麼嗎?
就是今天的主角→雞肋 (沒看到骨頭啊!! 怎麼看也不像啊!!)
什麼是雞肋? 為何是雞肋? .....啊!! 反正就是雞肋，你知道的咩~
有了touch pad 有了mouse...為何還要touch panel??
好啦....是touch panel啦

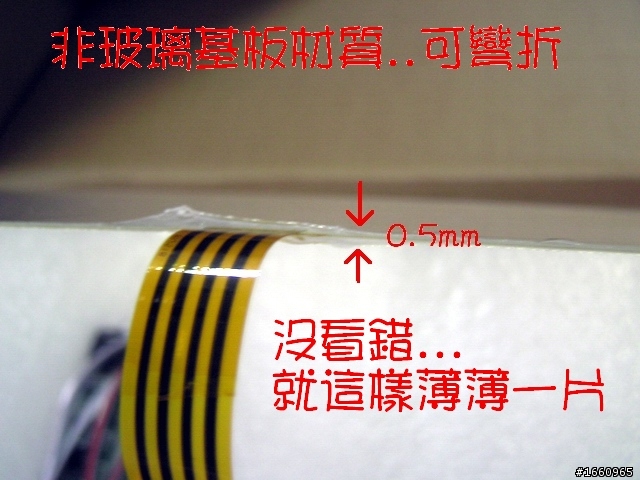

單點4線電阻式,超薄無玻璃基板,可彎折 (這個size找不到便宜的電容多點式的,所以.....
)

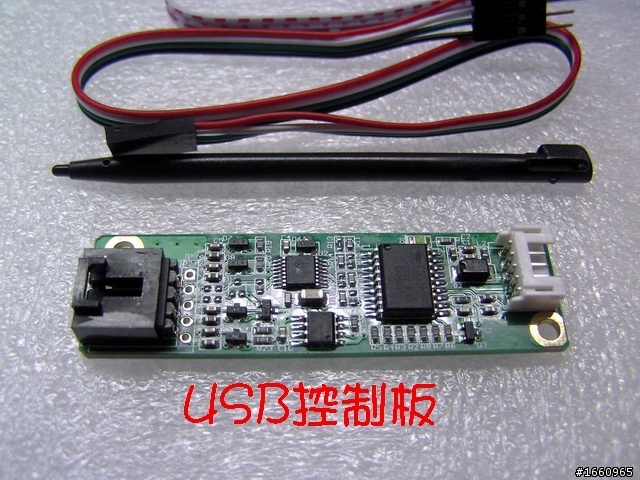

有了面板,總要有東西去控制面板吧~ 那就來個usb控制板吧!
配件包含面板延長線+usb延長線+驅動程式光碟
基本規格: 15.6吋(16:9)螢幕適用
最大外尺寸:359.3*209.5 / 可視尺寸:348.4*197.1 / 操作尺寸:344.2*193.5 / 厚度:0.5

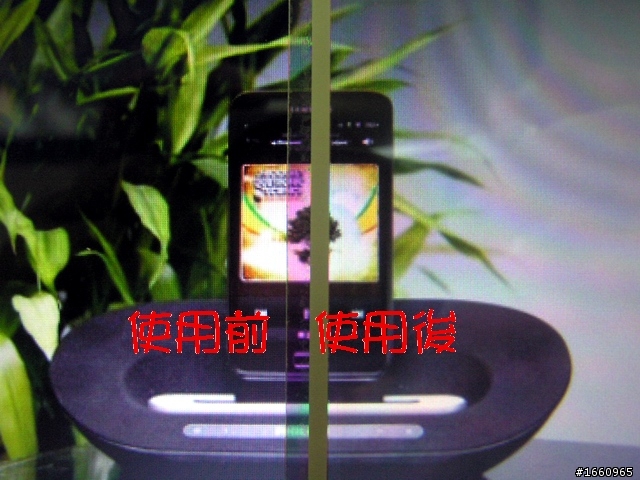

螢幕原本是鏡面的, 觸控面板是霧面的, 比對一下透光性, 還算可以接受
購入6個月的G570, 還在保固中...這下拆了,應該沒保了

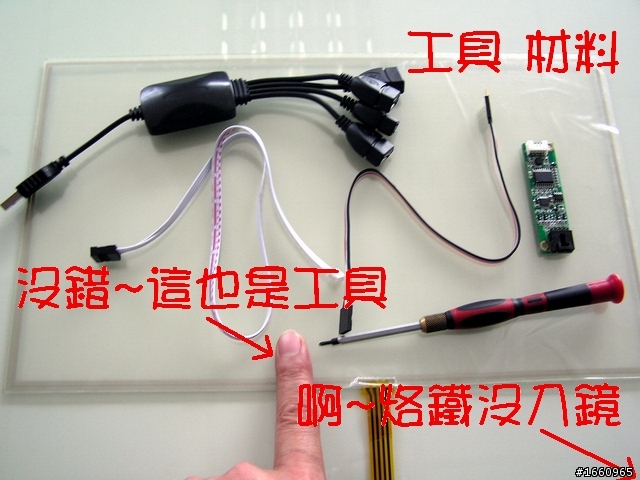

改裝的材料及工具很簡單, 就十字起子，美工刀，30W烙鐵，還有萬用手指頭
首先來拆螢幕B件，大部份就只有二顆螺絲，藏在二側下方的橡膠墊下

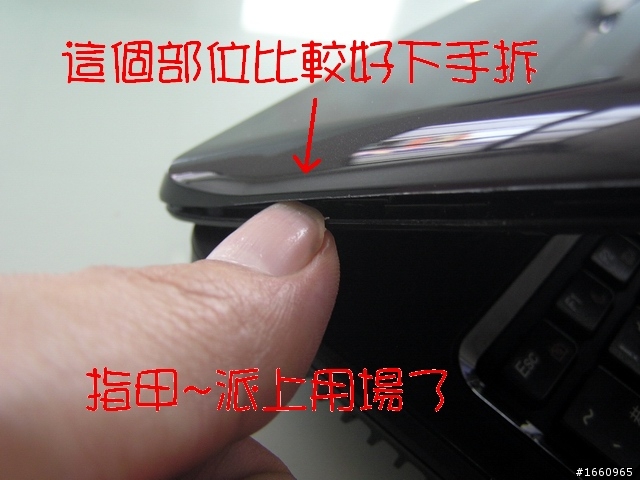

指甲....拆塑件最好用的工具

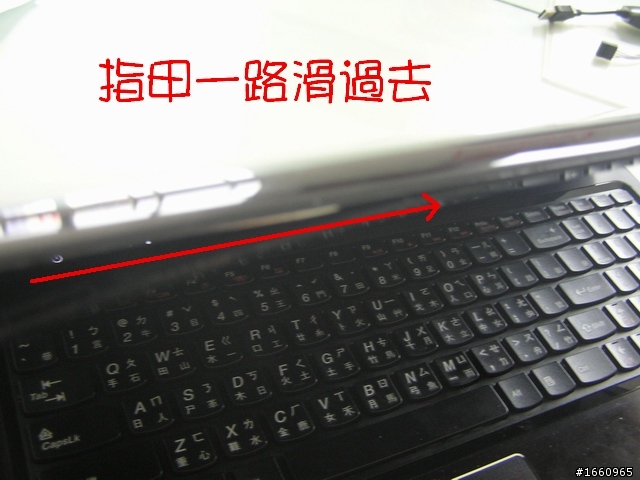

B件很脆弱的，一邊用指甲滑過，一邊要輕輕向下拉
溫柔一點，別太大力給弄斷了

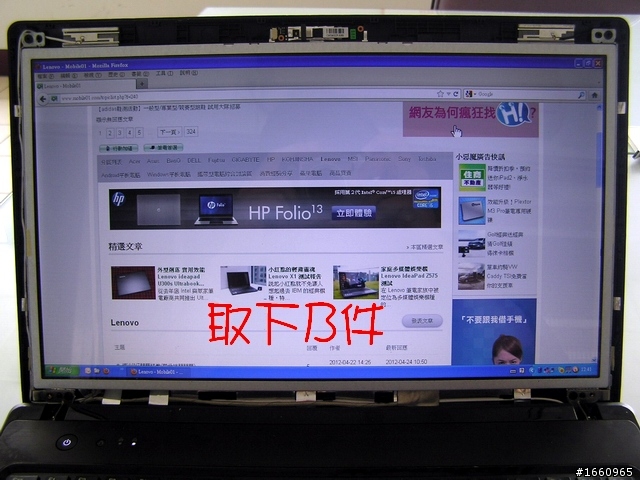

稍微"橋"一下，整個B件就下來了

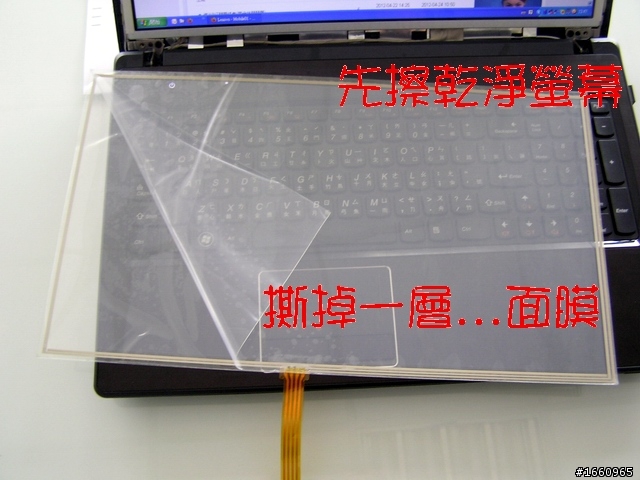

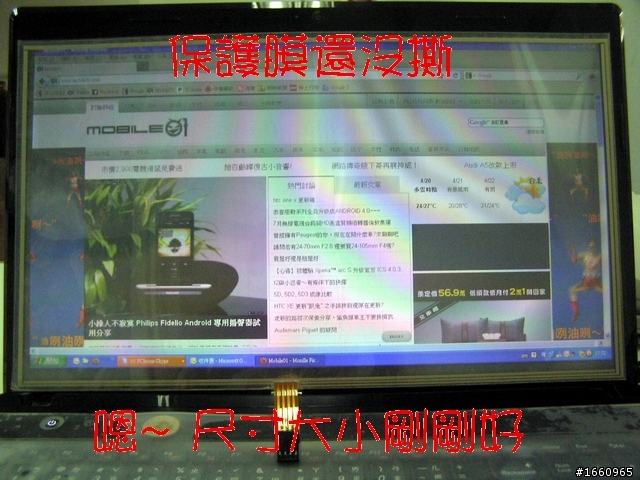

螢幕先擦拭乾淨，觸控面保護膜撕下後，也不要去摸中間的部份
在LCD的金屬框四週，要貼上雙面膠帶，防止觸控面板移位

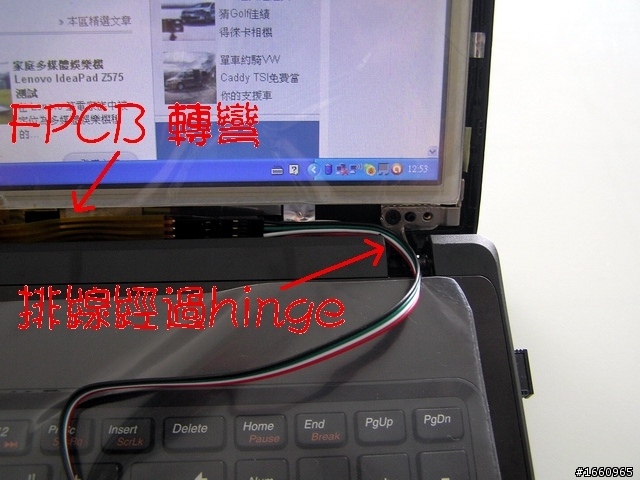

FPCB可以輕輕的彎折，千萬別折死角啊，斷線就.....還是有救啦!! (自行焊線)

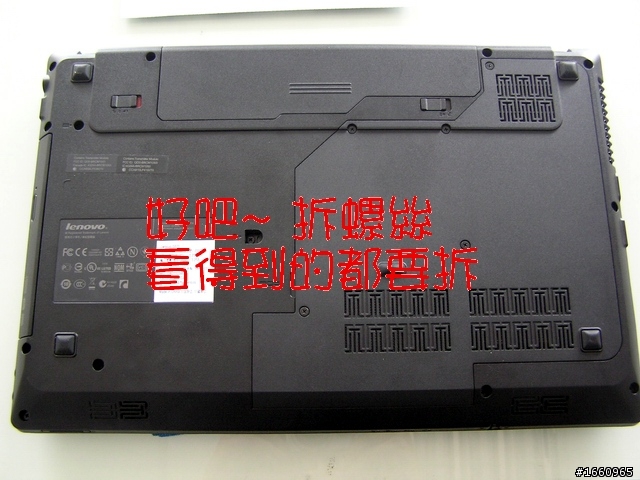

接下來清除D件上的螺絲，找個盒子裝好，怕裝錯的，請多分裝幾個盒子

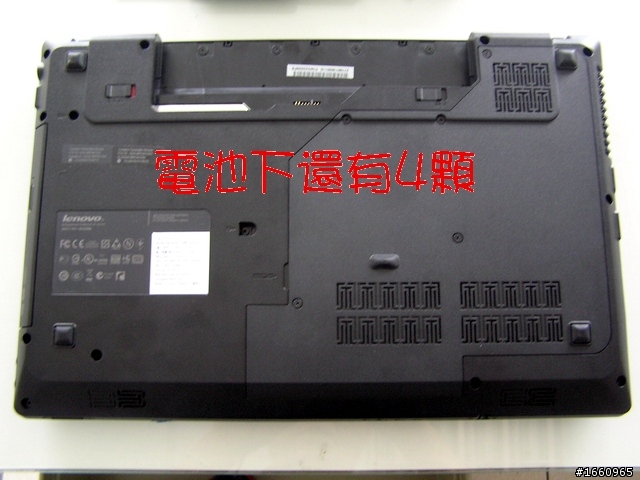

電池拆下後,還有4顆

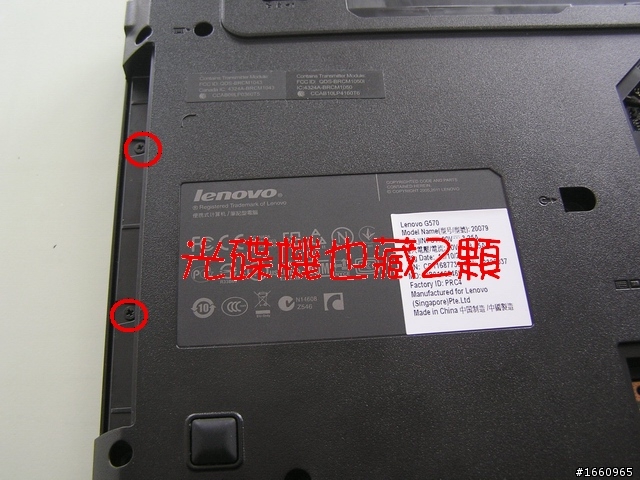

光碟機移除後還有2顆

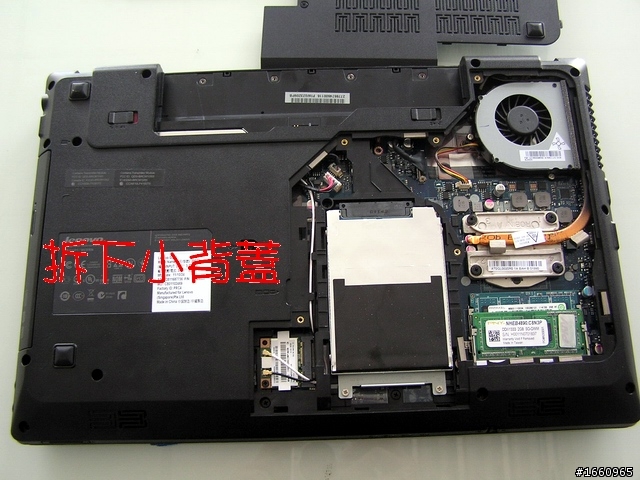

小背蓋上的螺絲只能放鬆,拆不下來的(防遺失設計)

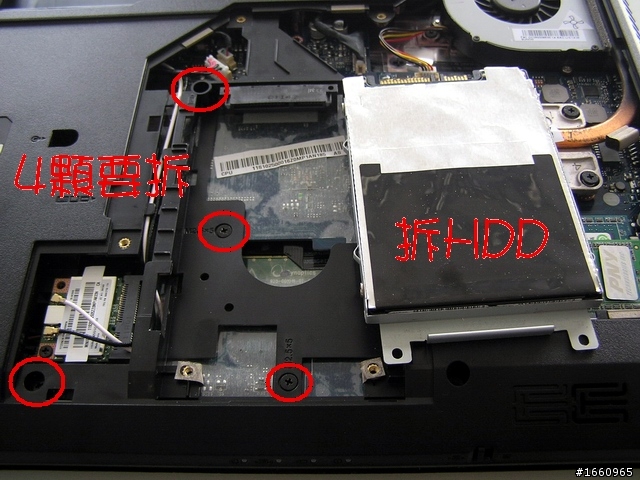

硬碟拆下後,請小心存放

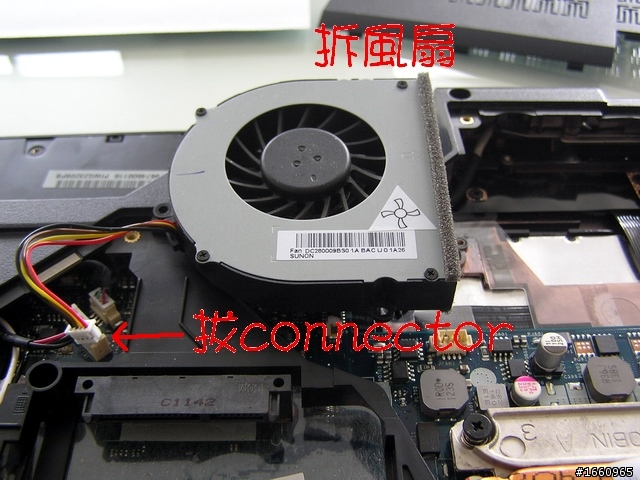

風扇要拆,不拆都可以, 但連接器一定要拆

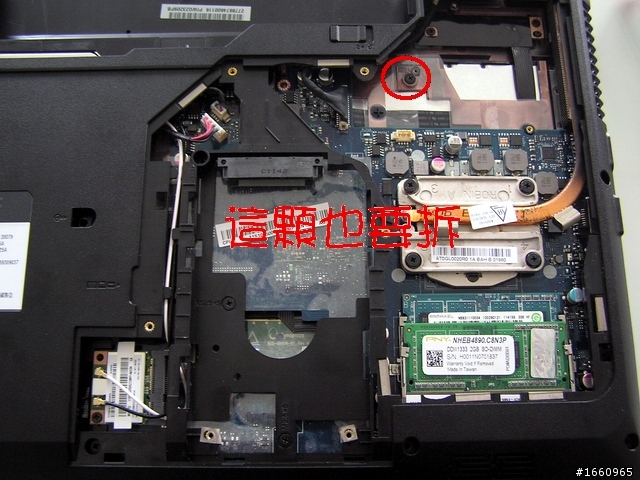

還有幾顆隱藏版的螺絲要拆
終於可以拆鍵盤了,因為有3顆螺鎖住他了
這又要依靠萬用手指頭的....指甲了(信用卡太厚,又沒買專用工具)

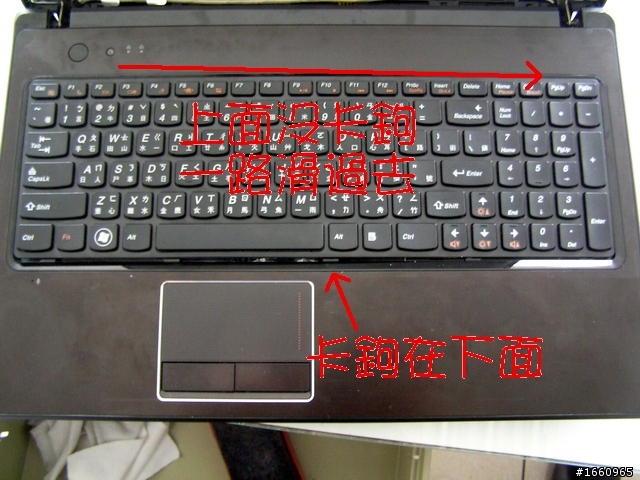

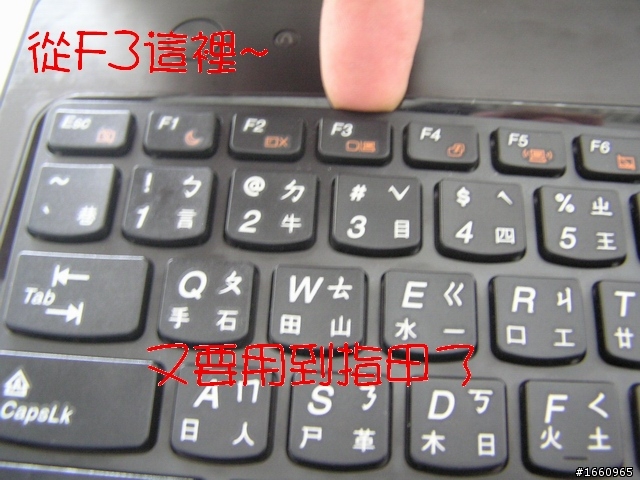

從F3及F4鍵上方插入指甲,再摳起一角(其實...不好拆)
只要能摳起一角,剩下的都好拆

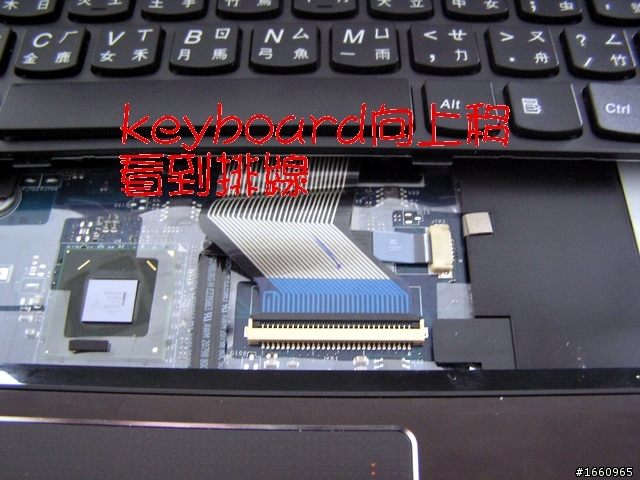

鍵盤上方都翹開後,向上抬高1cm,才能抽出下方的卡鉤
抽出下方卡鉤後,別太用力拉啊!! 還有排線連接著

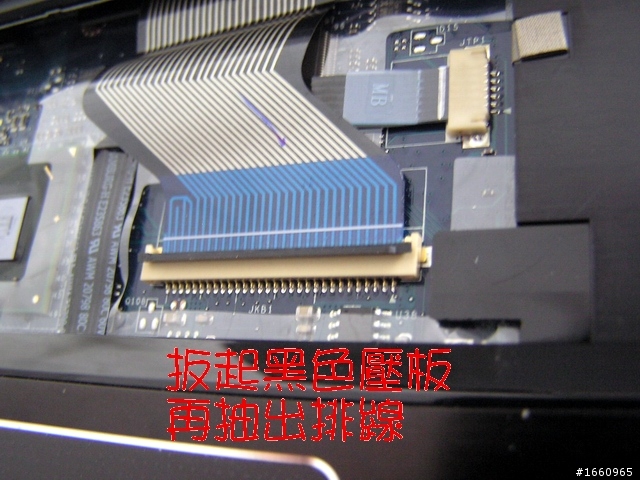

用指甲扳起黑色的壓板後,再抽出排線
這2條排線就直接抽出吧
保固貼紙可以小心的無損的撕下(看個人技巧嘍!!我的很完整)
最後一顆關鍵螺絲出現了
接下來,還是要靠.....指甲
從角落開始拆

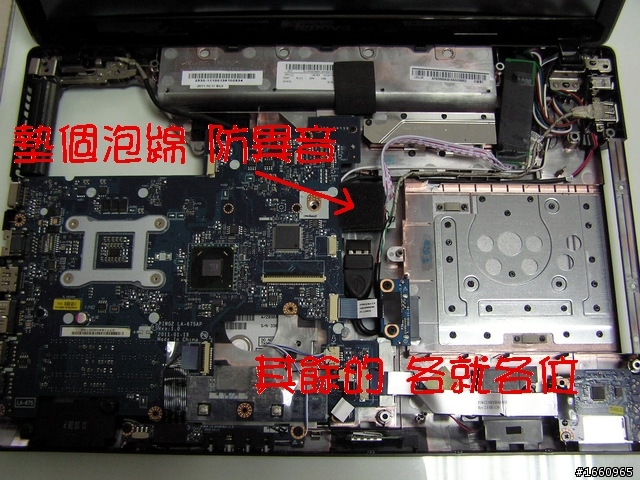

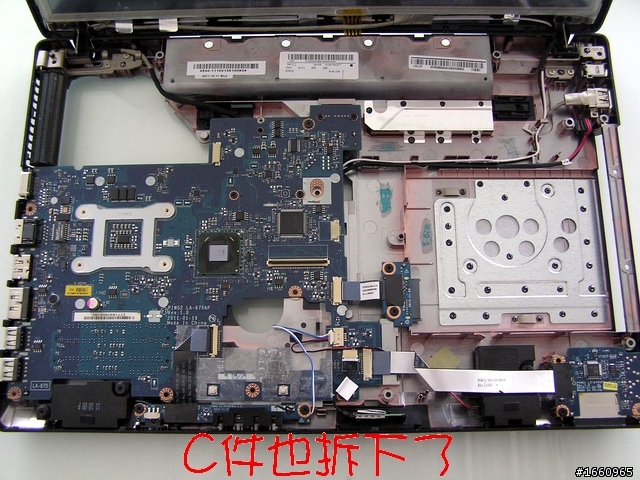

C件拆除後的樣子
這台號稱有4個usb port, 右側這只有一個, 我專門用來給mouse接收器用的
現在要多一個port給面板用, 拉線到左下方,又太遠了一點
反正內部有這麼多空間, 那就.....來個usb hub吧~ (費用又要增加了)
先拆再說

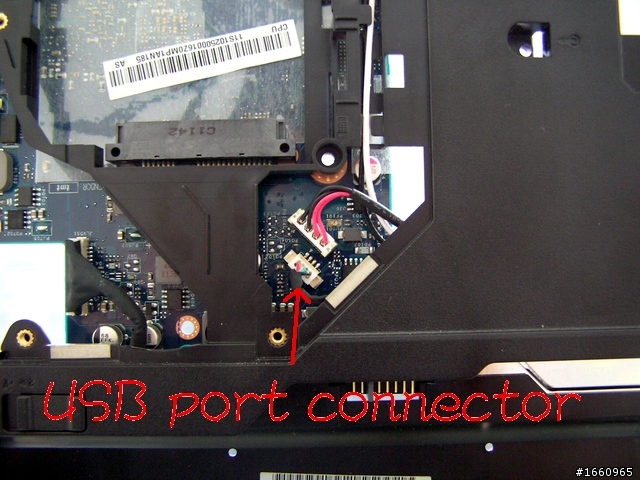

哇!!用4pin connector....這下又要剪線修改了

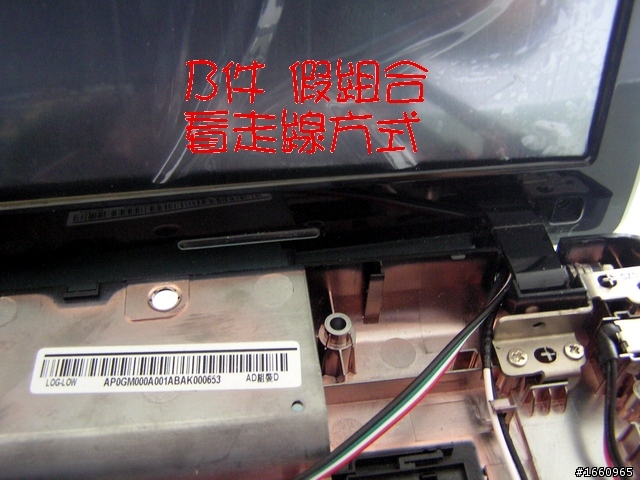

先合一下B件,看看走線會不會干涉

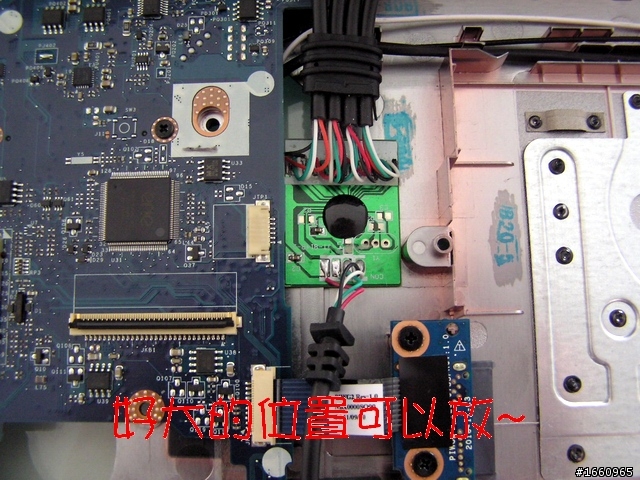

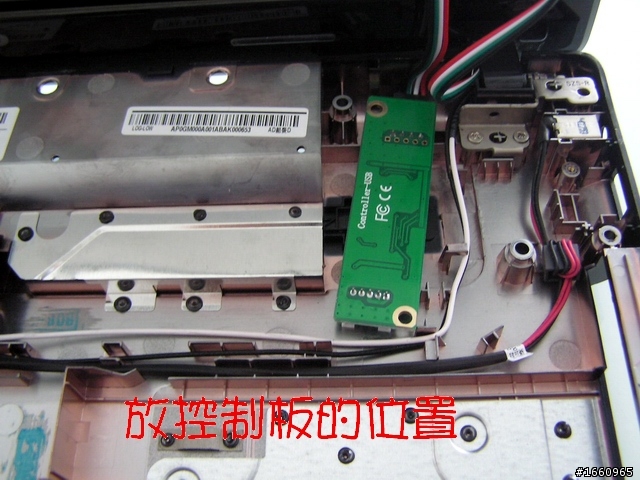

嗯~控制板放這裡剛剛好

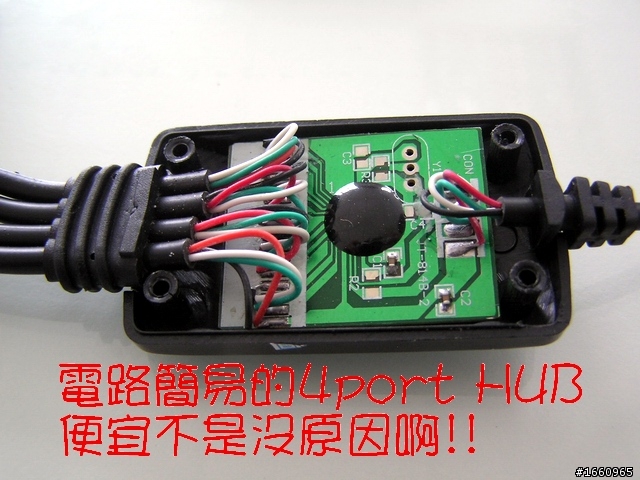

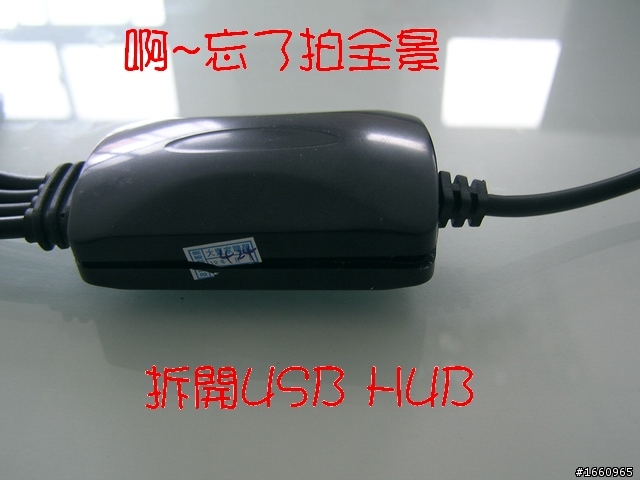

網拍看了一堆USB HUB,不是太長就是太寬,終於...8爪章魚出現了
拆殼後應該裝得下....吧? (保固也沒有了)
因為接頭跟主板是分離式的,所以主板尺寸就小了許多
嗯~藏在這個位置真不錯

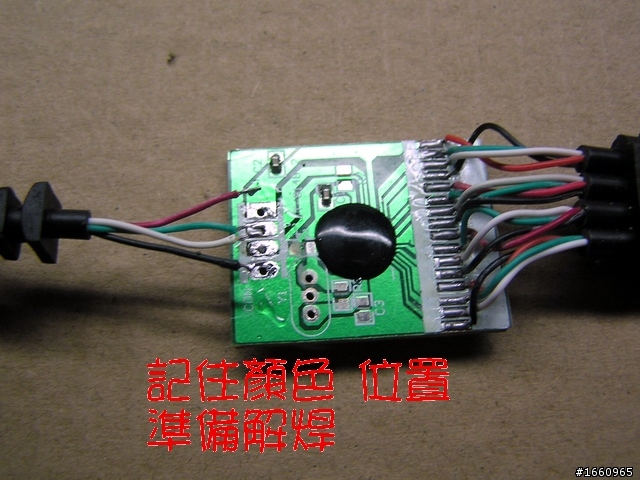

解焊前請注意pin define,接錯時,輕則裝置不會動,重則燒毀
紅黑是電源線,綠白是訊號線

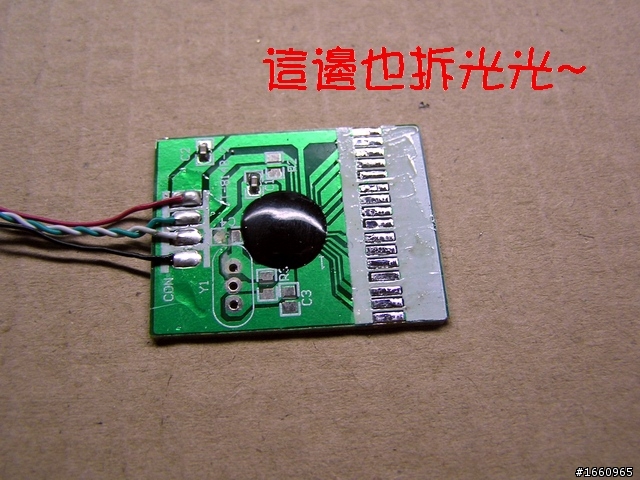

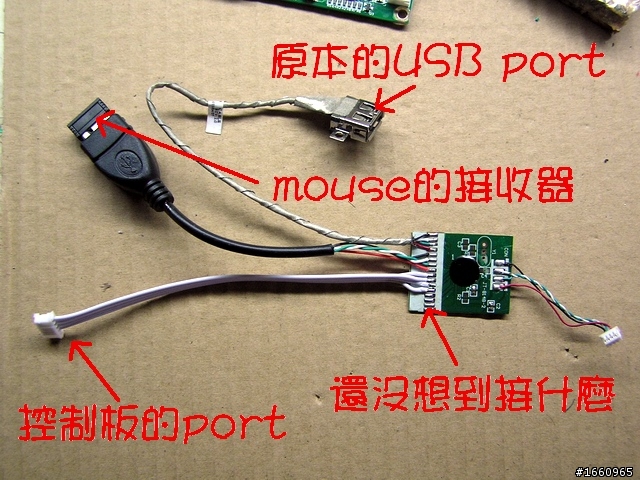

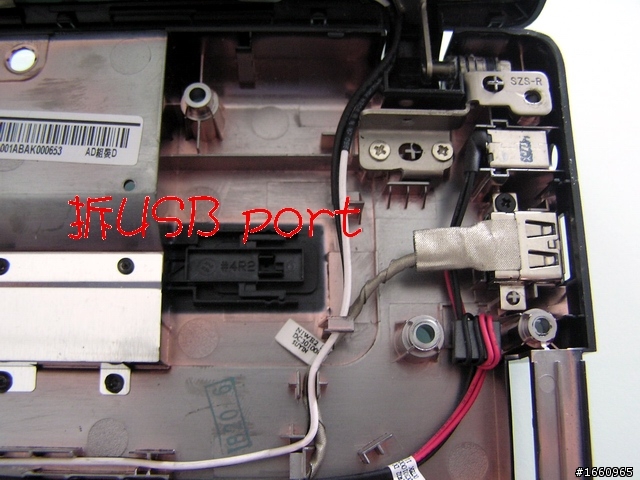

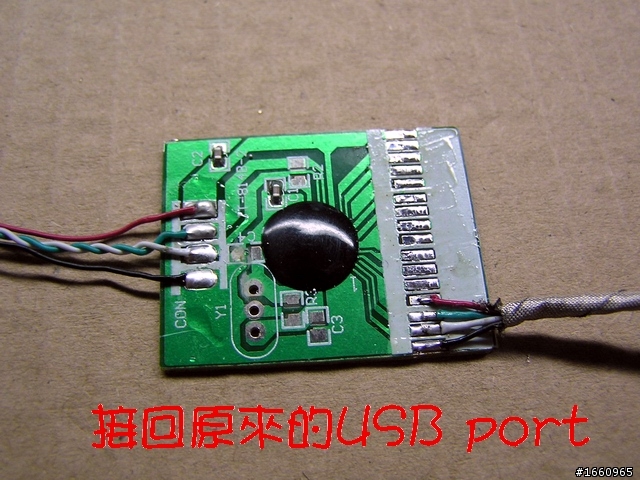

剪斷(原本計劃是無損修改)拆下的usb port

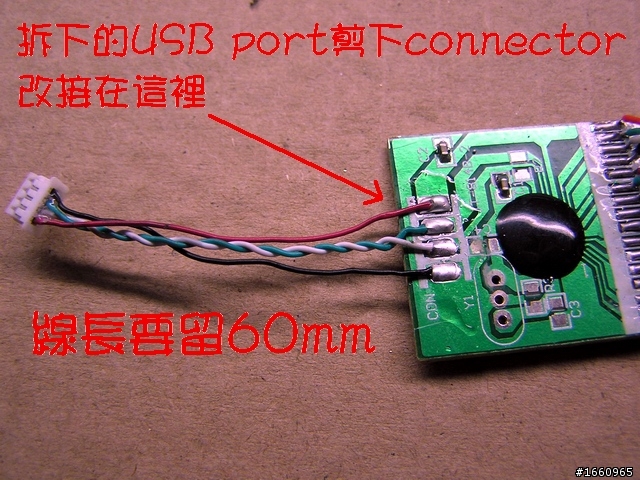

要剪多長呢? →看你hub要放的位置,先放樣量長度,要剪線
現在有4個port可以用了
原本的connector佔了一個port,還有3個可以用
剩下的3個port, 一個接控制板, 一個接mouse接收器,哇~還剩一個要接什麼??
哈!! mouse接收器內接後,側板的usb port也空出來了

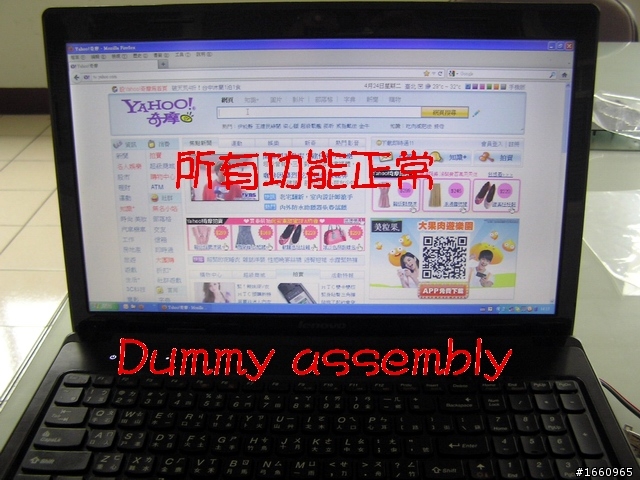

螺絲都不鎖, 先做假組裝, 確認usb hub的接線都是正確的
開機→ mouse正常→觸控正常→隨身碟正常→關機

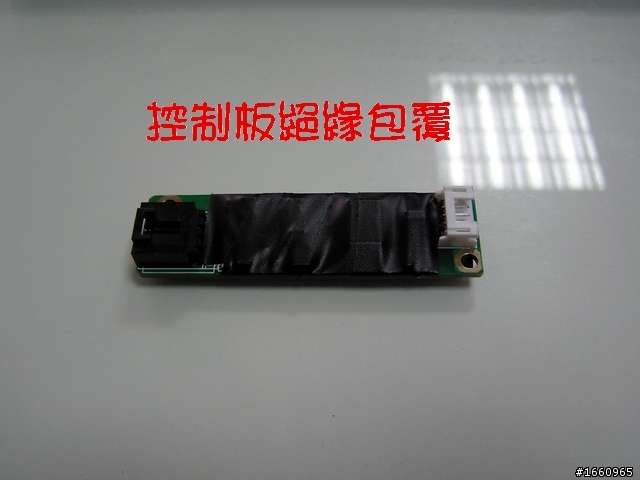

C/D塑件有導電漆,所以控制板要絕緣包覆一下..不然會發生什麼事,我也不知道
(原本想再包覆一層鋁箔的...)
好啦~ 該插的插上,該塞的塞到定位

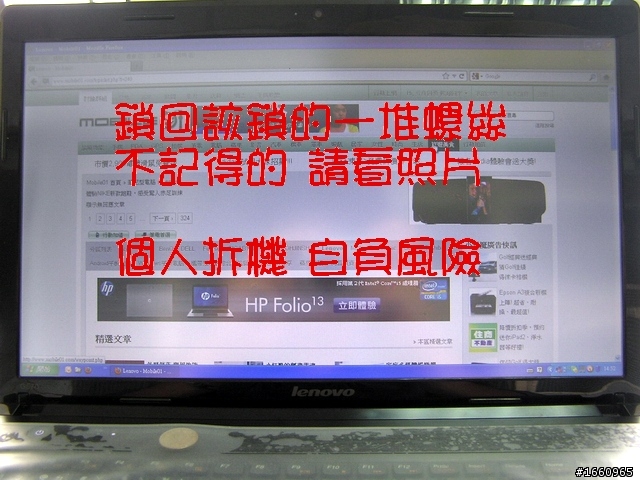

該鎖的螺絲還記得位置吧!!...不記得的,請看...VCR~

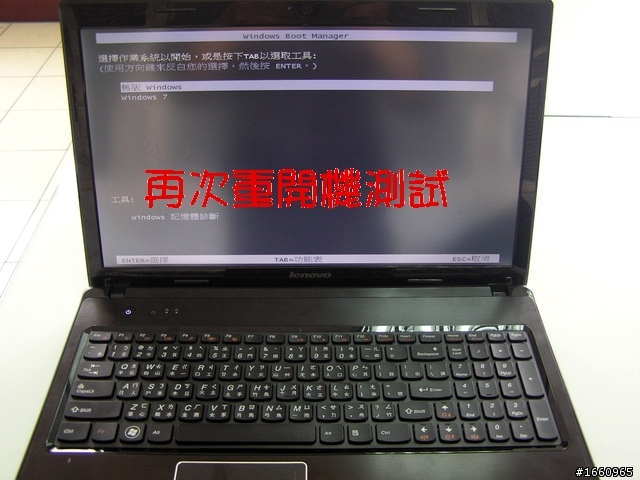

開機來測試吧
警語
謝謝各位耐心收看
--------------------------------
總費用.......小藍*1
總工時.......午休*1
--------------------------------
心得
玩遊戲.......好用
畫圖.........好用
其他.........手很酸
---------------------------------
2013/3/10
CPU 升級 i7-2620M ES版
淘寶購買, 含運約2000元
---------------------------------
2013/9/10
機殼C件/D件破裂更換
淘寶購買, 含運約800元
---------------------------------
2017/5/15
電池老化無法充電
淘寶購買, 含運約600元(特貨)
---------------------------------
2018/3/25
主機板短路故障, 完全不過電
升級更換LA-6753P 獨立顯示晶片主機板
淘寶購買, 含運約1200元
---------------------------------
2018/4/10
鍵盤故障 F1 / 1 / Q / A 鍵失效
淘寶購買, 含運約220元
(英文鍵盤)
