HP PROBOOK 430 G3筆記型電腦無法過電檢修

一部HP PROBOOK 430 G3筆記型電腦,使用者反映使用正常的電池無法開機,即使插上變壓器,電腦同樣沒有任何電源反應,也不會進行電池充電

首先插上變壓器,變壓器上的指示燈會閃滅,且發出規律”答答”的打嗝聲,推測是出現輸入電源側短路的狀況,拆機後使用三用電表歐姆檔量測輸入電源迴路的正極對地阻抗,確認了低阻抗短路的情形

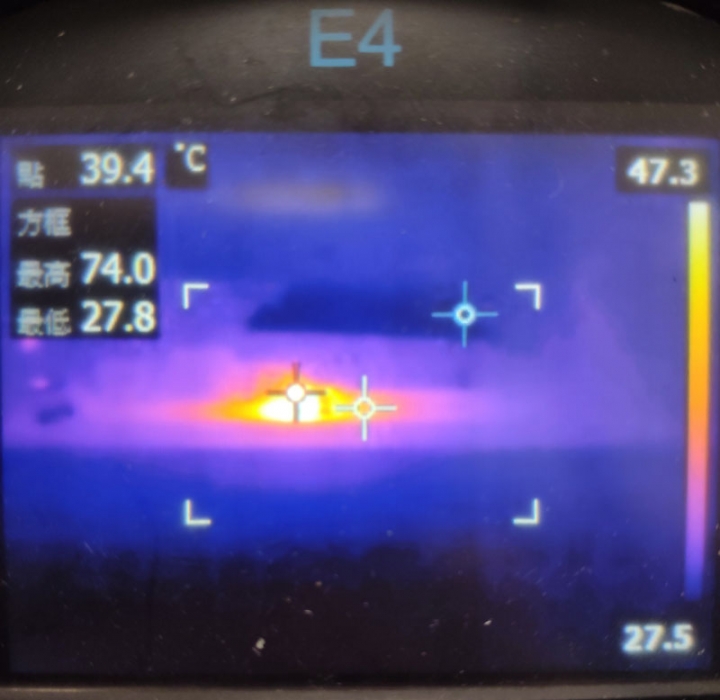

因對地低阻抗迴路上有多顆電容並聯,故先使用低壓(<2V)高電流(>3A)法對其進行通電,並使用熱像儀觀察通電瞬間的發熱點,主要理由是當低阻抗元件流過電流時,會產生明顯熱量,使用熱像儀可快速找出異常發熱的元件

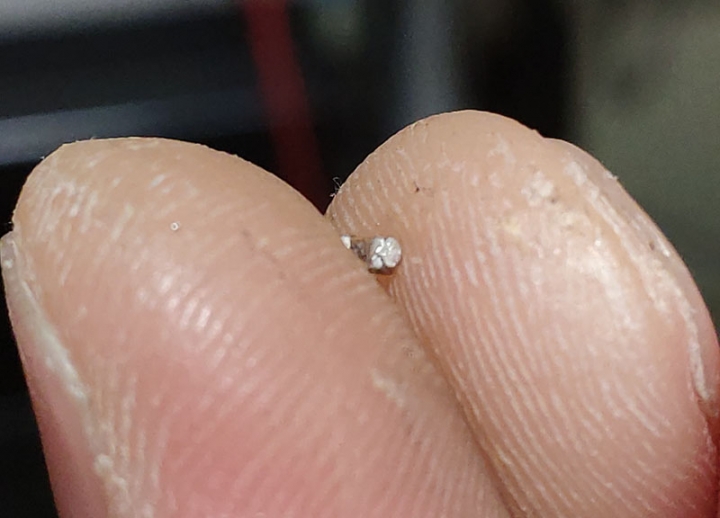

將熱像儀發現的異常發熱電容取下,並使用三用電表測量,確認該電容已呈現低阻抗短路狀態

這是19V電源輸入端的SMD MLCC(積層陶質電容),用來進行輸入濾波,一般容值在10µF上下,若要更換,可選擇耐壓20V以上,容值大小10µF的就可,注意體積是否可以正常裝進原來的焊點上

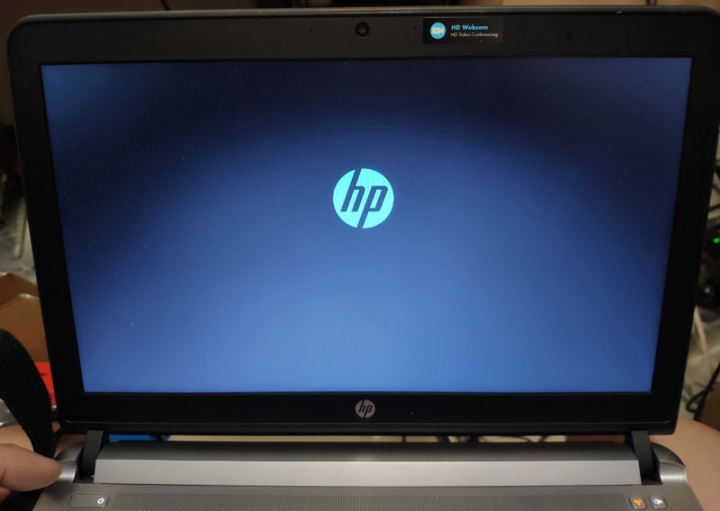

排除異常電容後,低阻抗狀況獲得解除,重新測試筆記型電腦,已可正常開機啟動,也可正常對電池進行充電

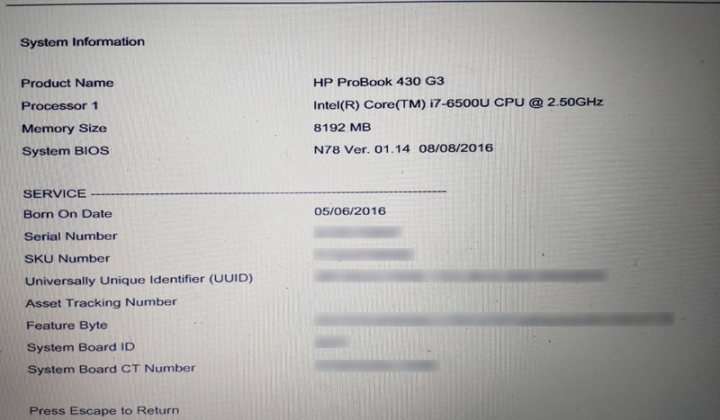

電腦規格資訊



結論:
當筆記型電腦的變壓器出現指示燈閃爍、發出規律”答答”聲的打嗝狀態,有很大的機率是輸入端電路發生了低阻抗短路異常,其常見的主要原因是濾波用SMD MLCC電容短路,將其移除更換後一般就可排除故障狀況

報告完畢,謝謝收看
