又不想使用USB的網卡 凸一個東西出來很突兀又很難看還要受綁約限制 就算單買USB無線網卡 也要幾千元 那何不想辦法裝個內建3.5G的網卡呢? 一般來說HP都是以BIOS來鎖住某些功能 只要找出破解方法 就可以使用了 輾轉從阿斗仔的網站看到有人使用BIOS解鎖的方式就可以以MINI PCI內建方式加裝3.5G網卡 哇咧~~~心動 (版上也有某大大也PO文教學過 同一個網站的連結)
**** 以下為不負責文章 請自行斟酌 BIOS改死了別怪小弟 失去保固也別怪小弟 ****
讓我們來實踐它吧 !!!
1.首先破解BIOS 連結及步驟如下 (英文)
http://myhpmini.com/forum/viewtopic.php?f=62&t=2898
不了解英文內容的朋友可以參考MOBILE 01某大大的文章
他有翻譯成中文
http://www.mobile01.com/topicdetail.php?f=239&t=1340828&last=16540054
該連結內容也有教如何將 nvidia ION LE 的LE去掉 成為ION 直接支援DX10
P.S. 網頁中的 usb unlock 及 pci unlock 兩個步驟都一定要做 缺一不可!!! <<雖然使用MINI PCI裝設 但實際運作會以USB裝置來運作 被視為一個USB設備>>
2.買張 mini pci 的網卡 小弟選的是 Sierra Wireless MC8781 3.5G + GPS (沒V的無語音版)
3.打開311的後蓋板 找到PCI插槽裝起來
4.買個薄膜軟天線 拆開311(拆解教學在下方 沒把握的同好 可以請專業NB改裝代工)
沿著無線網卡的天線佈線 黏貼於螢幕外殼內側
(因為HP沒有預留天線 所以只好自己改裝 不然沒辦法用)
5.開機 沒有出現 104 105 的錯誤就先恭喜您啦 驅動程式裝一裝就OK啦 到這裡311的殘缺就根治囉
6.網卡 2.8K + 薄膜天線0.2K = 3K + DIY無價的成就感
也許有人會問 為什麼不買V版有語音的?? 因為 1.用手機比語音方便 2.基本上311並不支援語音 裝了也是白裝
上網導航一卡搞定 一整個爽 3.5G不用綁約受限 又有GPS可以用(不用外接USB或藍芽接收器)
現在真的小巧俐落了 外表整潔 功能齊全
小弟有已經改好的BIOS 只要用HP的BISO更新工具在WINDOWS直接更新即可 有興趣根治殘廢的朋友可以密我 但有言在先 改掛了請自行負責與我無關喔
以下有圖有真相
Sierra Wireless MC8781 3.5G + GPS 網卡 直接支援 7.2 M為未來做準備
2800元 比起USB外接的3.5G網卡穩定多了且CP值高多了
TYCO薄膜軟天線 收訊真的不錯 我的手機在家裡收CHT 3G只有2格 NB竟然可以收到滿
以200元來說 物超所值 (黑色接MAIN 白色接AUX)
3.5G HSDPA 已經連線 衛星定位完成
PAPAGO X3 完成定位 不要懷疑你看到的 這是在室內靠窗約一公尺還可以收到4個衛星
這個GPS 接收器定位算滿快的感度不錯 多次測試皆在15秒內完成定位
MINI 311 後蓋板打開及電池取出後的樣子
SIM插槽 將電池取出就可以找到

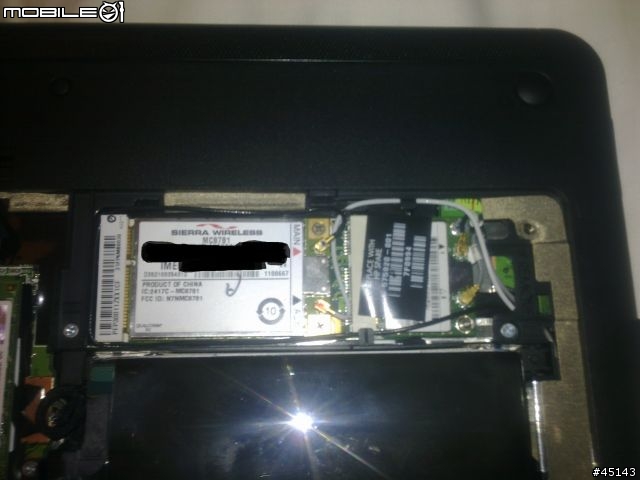

Sierra Wireless MC8781 網卡右側就是一般的無線網卡
3.5G及GPS的天線就沿著無線網卡天線的路徑佈線即可
新增MINI 311 簡易拆解佈線教學

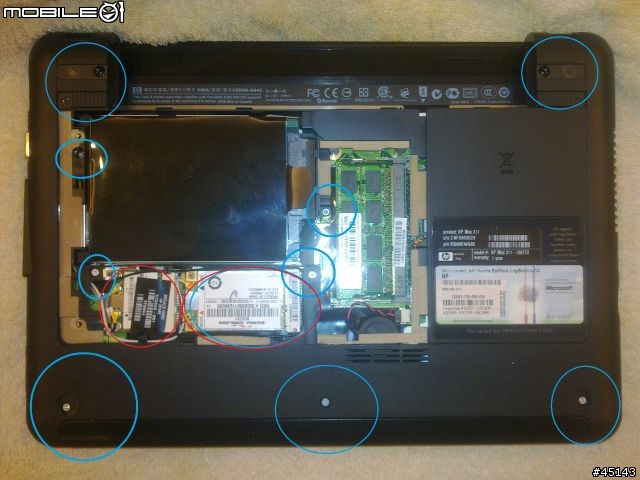

1.拆開後蓋板後 將圖中藍色部分螺絲及紅色部分零件移除
2.移除鍵盤
3.紅色箭頭部分的卡榫 沿著鍵盤周圍共有9個 用一字起子朝上方推就可以取出

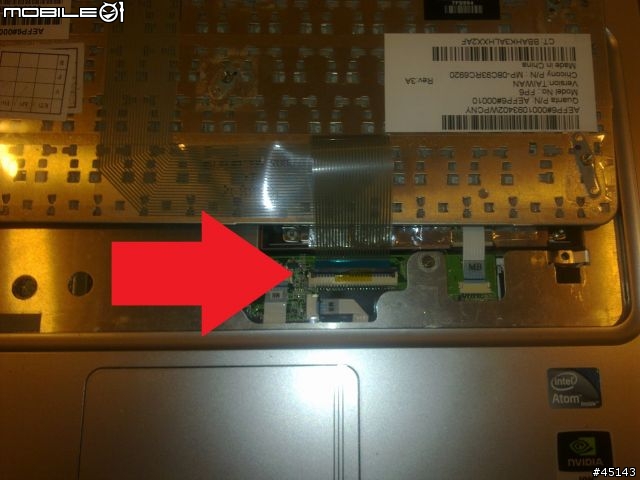

4.鍵盤的軟排連接器 咖啡色部分向上拉起就可以取出
5.移除藍色箭頭部分的螺絲以及所有排線的接頭
6.拆開上蓋版 不需工具 如圖示請使用兩根姆指的指甲靠緊插入空隙 並向左右兩側微微失力
同時往同一方向移動就可以分開 不建議使用起子或銳利的工具 會傷到塑料
因為要照相所以只有一隻母指入鏡
7.拆開上蓋後的樣子
8.移除藍色箭頭觸螢幕連結座的螺絲 兩邊都要(本圖僅以右側表示)
9.拆除螢幕壓條 技巧與步驟6 相同
10.拆除關節處蓋板 (務必小心拆 十分脆弱) 就可以取下壓條了
11.拆除藍色箭頭處螺絲 兩邊都要(本圖僅以右側表示)
12.拆除所有藍色箭頭處的螺絲以及紅色箭頭處CCD接頭 (組裝時記得要插回去喔)
到這裡 螢幕已經可以拿下來了 請務必拿塊軟布墊在下面 不然螢幕一定刮傷

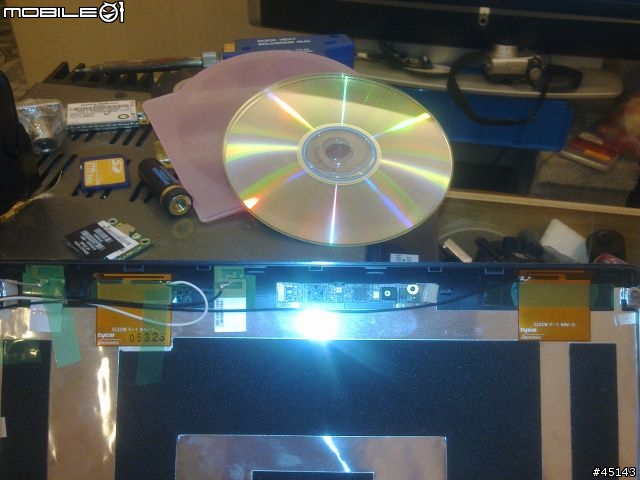

13.移除藍色部分螺絲 就可以看到原廠無線網卡佈線用的線槽 紅色箭頭為TYCO的軟天線黏貼位置
黃色箭頭為原廠無線網路天線 綠色箭頭為佈線方向 (佈線和黏貼天線位置為個人喜好 覺得哪裡好都可以)
14.黏貼天線時請選用較好的雙面膠帶最好是黏性高且耐熱的 不要用泡棉雙面膠會太厚
佈線盡量走邊緣且固定住不要擋住螢幕放置的空間 注意收好線材及注意多線重疊時的厚度
以免到時面板壓條無法平整的密合螢幕
15.正面佈線的路徑
16.剩下的就是把順序倒過來組合回去了
搞定 好好享用內建的功能吧
P.S.
1.Mini 311的塑料非常脆弱 一定要小心 不要來硬的
2.螺絲一定要收好 "盡量"不要少喔
3.原廠無線網路天線也可以用TYCO軟天線替代 效果好很多(既然拆了 可以考慮一起改)
第一次PO教學文 好的話請不吝嗇給我一點鼓勵 不好的話也請給我建議 謝謝大家 !!! 也請改裝成功的朋友回來簽個名 讓小弟也分享您的喜悅喔!!!
