[改裝]Gigabyte M912 數位電視天線改裝測試報告

9/22這天，終於收到來自M01總部的MSN呼喚～M912到貨了，小苦工在這種時刻就會有居住在台南市的幸福感～傍晚下班後趕緊趨車前往總部領取敗家的成果--內建數位電視的特製版Gigabyte M912，這次的團購雖然讓人有望穿秋水的感覺，但額外的HD升級，以及令小苦工意外的多了一顆原廠電池，再加上一些保護貼、小惡魔筆等贈品，讓小苦工深深覺得等的真是值得啊～
經過一天的努力終於把M912由內建的Linux改裝成XP，也順利的驅動包括DVB的各項硬體，不過經過一天的測試及把玩後，發現M912的Driver似乎有點偷工減料的感覺，小苦工個人比較不習慣的是Function Key沒有任何圖示，切換功能時不太確定有沒有作用，尤其是音量調整，另外，沒有電源管理程式，想要調整電源省電使用也沒有方便的工具，應該不是小苦工漏了吧？還有快速安裝的選項中沒有裝TouchPad跟Touch Screen的Utility～不裝這兩個工具，TouchPad好像殘廢，而Touch Screen則無法校正，這點Gigabyte應該是可以修正一下吧～
好像有點離題了，好吧～聽完小苦工小小的抱怨後，這邊還是要重申一下，縱使有缺點，小苦工還是覺得M912是一部C/P值很優的機器，還是那一句話～沒有完美的3C產品啊～

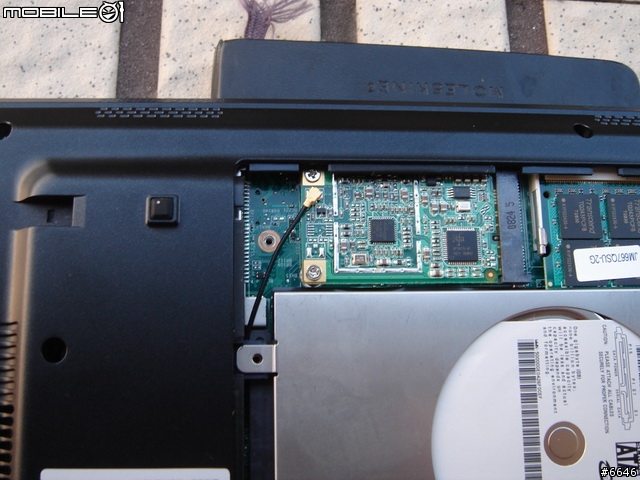

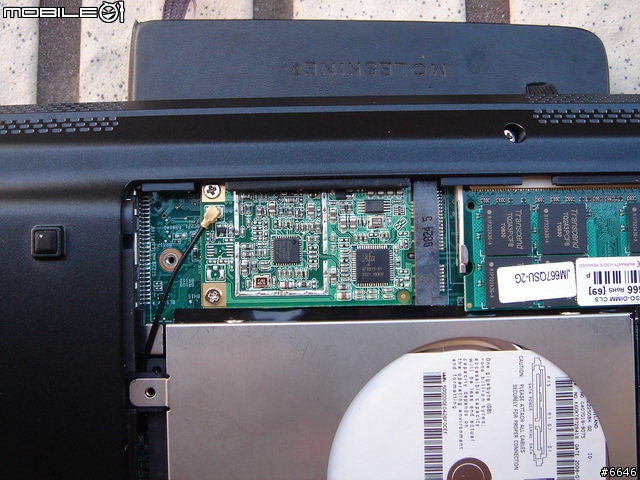

經過了一天的功能測試，小苦工發現M912的數位電視收訊的效果似乎不太優，小苦工在週末的早上通常都趁家中的小惡魔還在睡覺時，在書房工作，這時通常會一邊觀看數位電視的大聯盟球賽，小苦工住的是大樓社區，數位電視收訊不是太好，於是小苦工利用車用天線，把天線拉到陽台，透過數位電視盒，才能順利收看高畫質不Lag的數位電視，不過當小苦工把M912放到陽台去搜尋訊號時，居然只有搜尋到華視的三台，而且訊號微弱，沒辦法收看～測試過幾次後，小苦工決定拆開M912來看看是否有機會改裝天線，否則這樣的收訊品質，我想可能很常會看不到想看的節目～首先，小苦工先把M912的底殼拆開，沒想到～哈，主角就在納，底殼內部有幾樣設備，分別是HD、RAM、WiFi網卡以及照片中的本文主角，AverMedia A309數位電視模組，小苦工非常認同M912這樣的設計，把可以升級調整的硬體設備都放在這邊，拆一個殼就可以更換，很方便，不過01客製版的M912幾乎已經是攻頂的規格了，包括使用Atheros的WiFi網卡、創見的2GB RAM，除了SSD以外，小苦工想不出還有啥需要換的就是(如果有SIM卡座的話那就換內建3.5G囉)。


讓我們靠近一點來看一下這個主角吧～AverMedia A309是標準mini pci express規格，這點還不錯，小苦工第一眼就想把它改裝到我的Lenovo X60T來用，不過目前改裝了內建3.5G，也沒空槽可用，另外比較麻煩的就是天線的部分，所以還是想想就好。A309的數位電視天線是透過Murata接頭接到模組上，一般的WiFi或是WWAN模組也都是用這種接頭，看到這，小苦工不禁又偷笑了，剛好我手邊有不少這類的產品，看起來改裝天線加強收訊是有希望了～


另外看到另一點改裝的重點，M912底部的觸控筆收納空間是通到數位電視模組上方的～也就是應該可以由這邊把改裝的天線伸入，底殼依舊可以順利鎖上，不需額外的改裝～嘿～不賴。

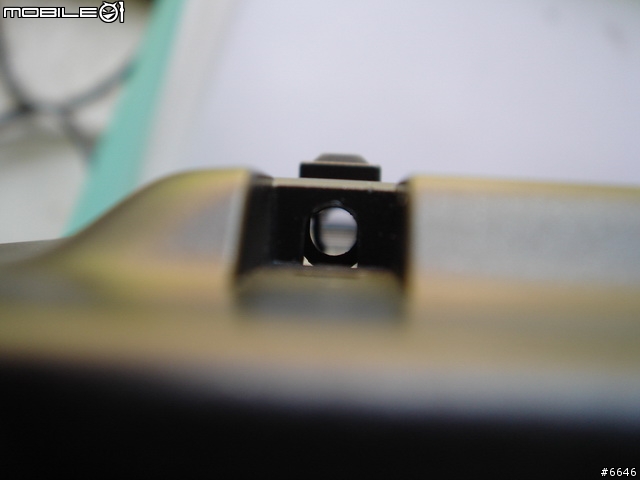

觸控筆收納孔

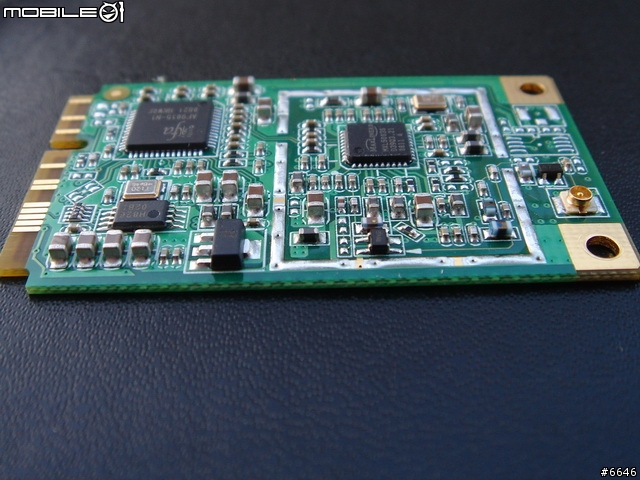

改裝之前，先把A309拆下來研究看看，這是正面，有一點小奇怪的是原本應該要上Shield金屬殼的部分似乎沒上，不知原因為何就是。

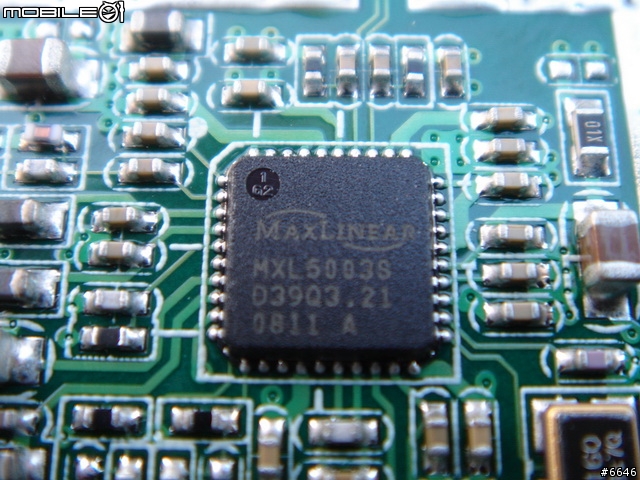

這是A309中心的IC，Maxlinear MXL5003S這顆是CMOS射頻IC，用來處理訊號的。

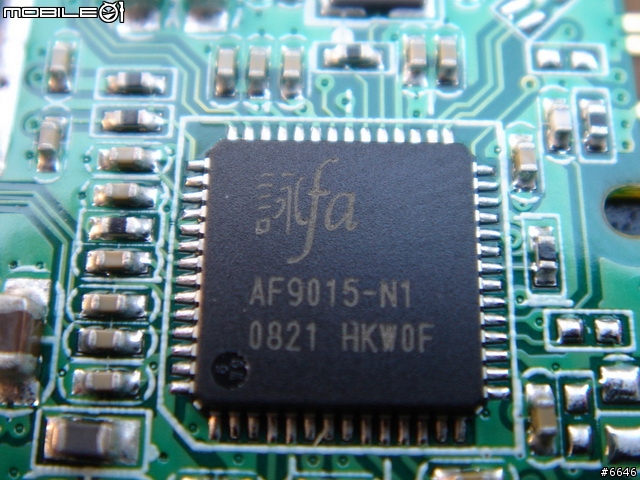

詠fa AF9015-n1，詠發的DVB-T 解調器晶片

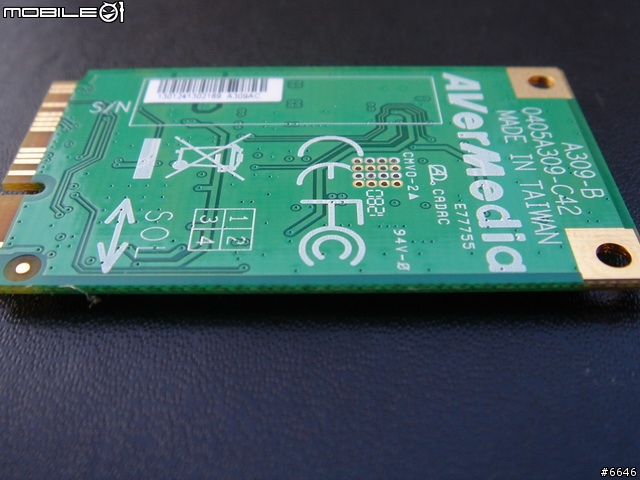

背面沒有上件

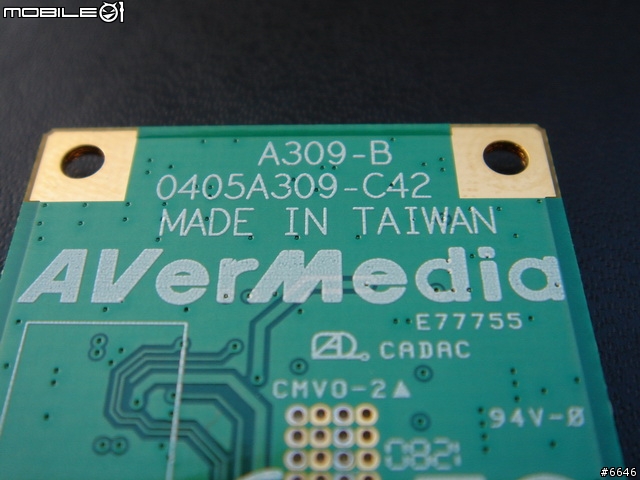

型號跟產地的標示，AVerMedia A309-B MADE IN TAIWAN。

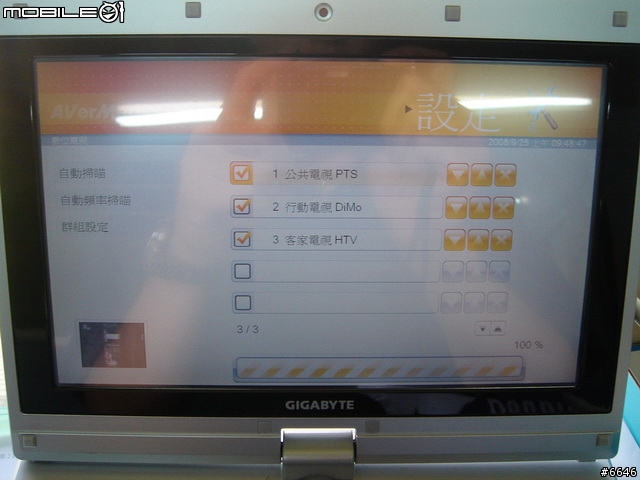

接著來做一下改裝前的測試，今天早上在實驗室的窗台搜尋訊號，結果收到三台，但也是同樣嚴重Lag。

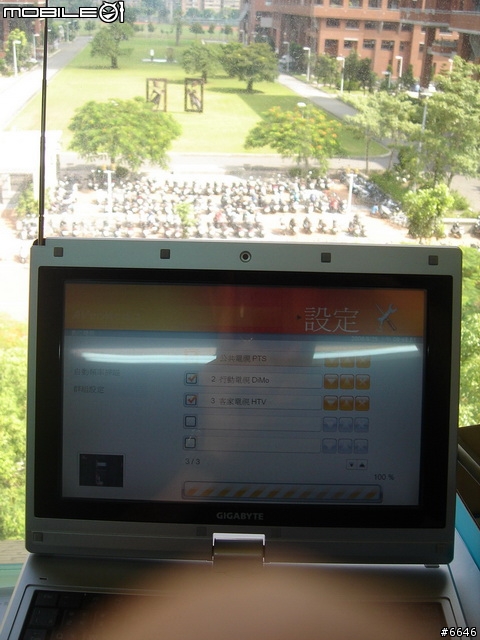

測試地點的相關位置，所在位置是四樓，窗外有六棟較高的建築物，但也有一點空曠的空間，不過這位置的收訊本來就是太好，昨天下午拿到頂樓測試時，收訊倒是還OK。

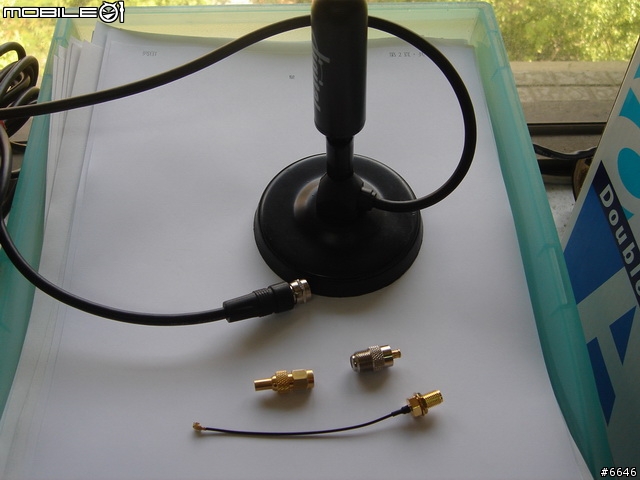

改裝設備～其實要改裝應該不用搞的像小苦工這樣的複雜，原則上只要一條線由Murata轉接成一般的Cable訊號接頭就可以了，不過，小苦工手邊沒那麼剛好有這樣的轉接線，只好先東湊西湊的找東西來組合成需要的轉接線，所以才搞成下面這張照片這樣的複雜。所用到的設備有：車用數位電視天線（上）、Cable接頭轉MCX轉接頭（中右）、MCX轉SMA轉接頭（中左）以及SMA轉Murata轉接線（下）。

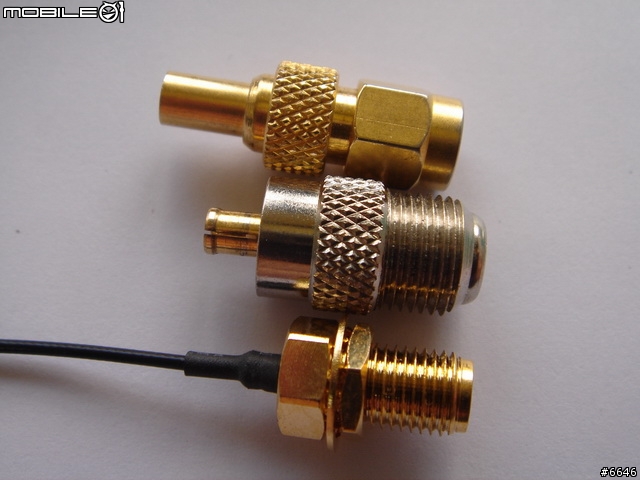

近一點看看各個不同的轉接頭。


這三個部分是即將進行合體的元件。

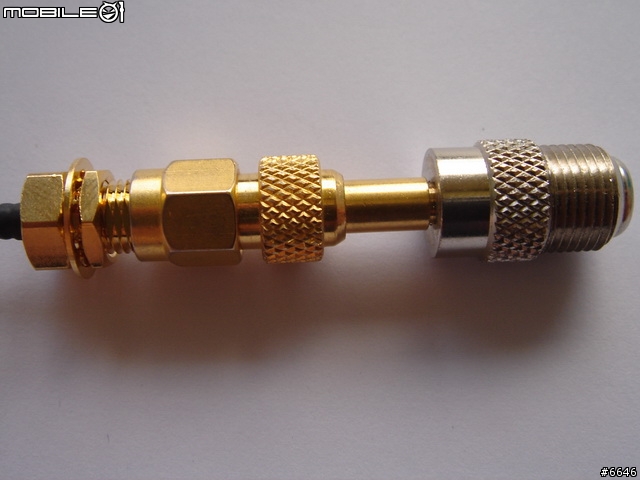

合體後的照片～哈，有沒有很複雜？沒辦法，有什麼料就炒什麼菜囉。先試試看能不能用比較重要。

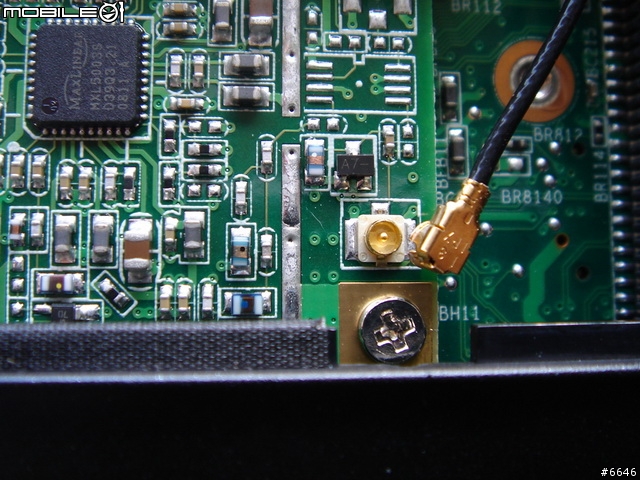

接著就把原本的天線接頭拆開嚕～

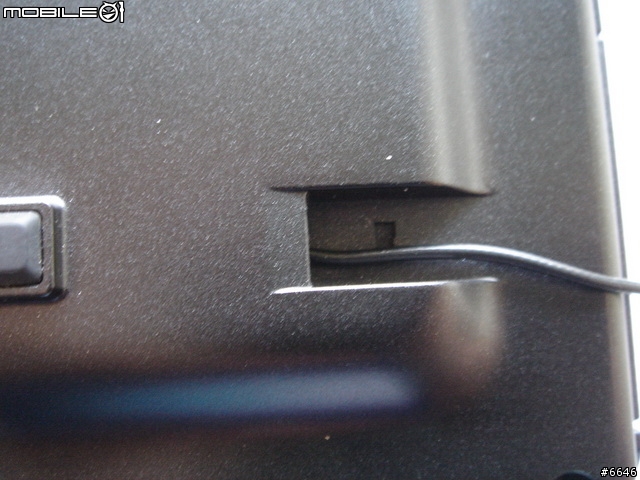

因為是測試階段，所以佈線先不管，先拉出來就好～大家將就一點看吧～

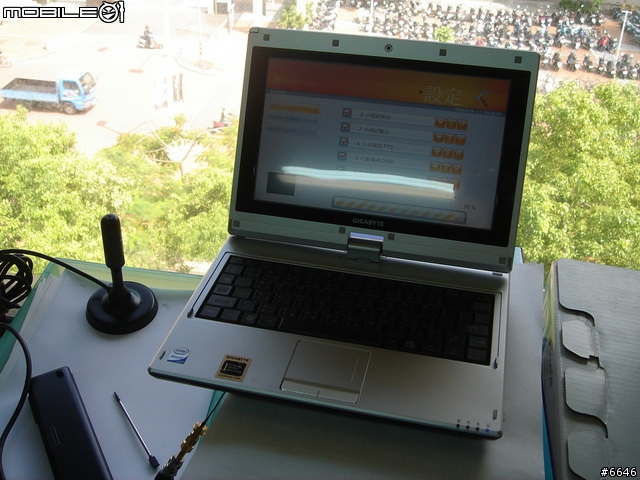

接上天線後，同一地點，趕緊來開機搜尋訊號囉，因為沒有適合的固定方式，所以天線就先擺在一旁就好。

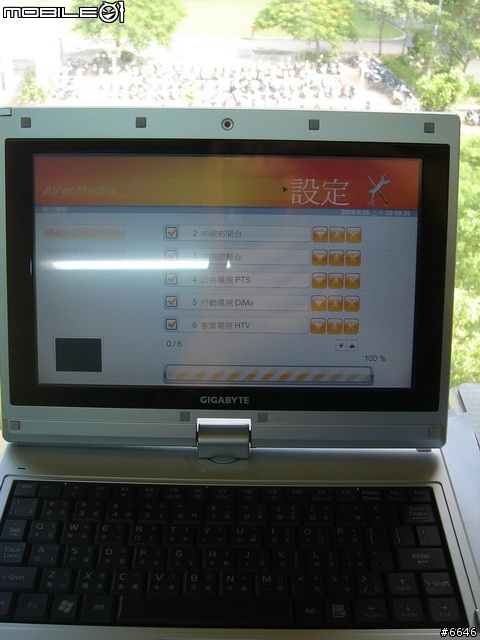

雖然天線的位置沒有很好，但搜尋的結果硬是比原廠內建的天線多出三台，一共有六台，而且多出來的三台還可以正常收看不會Lag。
經過以上的測試，我們可以知道原廠的天線還是不夠力，經過這樣的改裝的話，上車就可以接上車上的天線，全家出遊的時候，可以給小朋友看一下電視，或是關心一下大聯盟的戰況，當小苦工的書房工作時也可接上外拉至陽台的天線，這樣就可以正常收看囉～


小苦工完成這個測試後，對M912的喜愛又稍稍加深了些，雖然原本數位電視的收訊不是很滿意，但至少有機會讓小苦工可以改造，現在就等有空的時候，來找找看看有沒有直接一條線就能由Murata轉成Cable接頭的轉接線，這樣完整度就比較高了。

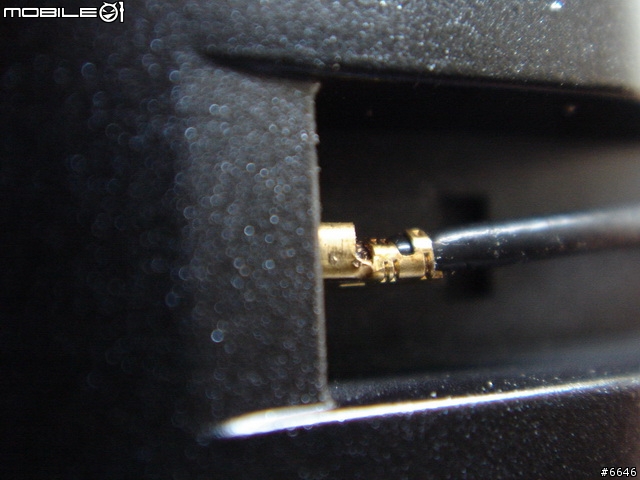

觸控筆的收納空間剛好可以讓Murata接頭通過。

不過Murata接頭進入後，不太容易直接穿透到對面去，會卡在一半的位置，不過我想花點時間慢慢弄應該是可以穿過去的，如果真的穿不過去，那就只好照著Mason L的拆機教學來搞一次囉。


M912雖然不是完美的機器，但小苦工認為真的是C/P值很高的Netbook，但這邊還是要呼籲一下Gigabyte，不要浪費了一盤好菜，希望能夠把轉軸問題以及小苦工前面提到的Driver等小問題，妥善的處理，讓M912能夠更美味啊～
