P17F v5如何開啟後蓋?

tomexou
個人積分：241分
文章編號：60220974

241分

樓主

2016-05-15 17:07

由於要替新買的P17F v5加一條新RAM，但不知其內裝的RAM品牌，想拆開後蓋看。
搜尋了網上的拆機文(大都是v3舊版)及youtube上的影片
並沒有看到推蓋的方式，只知道v3機種是兩個螺絲。

我也試圖打開兩顆螺絲(如下圖編號1-2)拽蓋，但發現編號3處仍紋風不動，
該不會另有顆螺絲藏在墊片下面嗎? (這會破壞墊片，gigabyte應該不致於如此惡劣吧?)

P17F v5如何開啟後蓋?

請有拆過的前輩，指導一下，謝謝。

2016-05-15 17:07 發佈

文章關鍵字 P17F V5

infintie

infintie
個人積分：176分
文章編號：60223395

176分

2樓

2016-05-15 22:05

從凹槽直接打開試試，目測裡面沒墊片，這台應該是喜傑獅代工的
https://news.xfastest.com/review/17823/gigabyte-p17f-v5%E5%A4%96%E8%A7%80%E5%B9%B3%E5%BA%B8%E5%85%A7%E8%A3%9D%E8%B6%85%E5%80%BC%E7%9A%84%E5%A5%BD%E9%81%8A%E6%88%B2%E7%AD%86%E9%9B%BB/

tomexou

tomexou
個人積分：241分
文章編號：60225118

241分

樓主

2016-05-16 1:53

編號1是螺絲處，離邊緣還挺遠，透過樓上分享的link拆機圖，發現這邊有卡榫處
如此才能卡緊。

但整個背蓋沒有空間可以移上/移下，如何把背蓋上的塑片卡榫能離開位置嗎？
還是得用力大拔??

風扇出口處的網篩片真的挺細的，怕大力它就斷了。
而且其他角落的也卡很緊，並不是拆機文上宣稱的轉開兩螺絲，輕鬆就打開呀??

tomexou

tomexou
個人積分：241分
文章編號：60225196

241分

樓主

2016-05-16 2:28

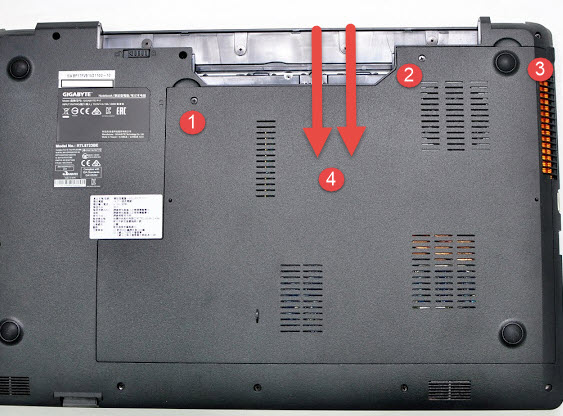

後來我分析下圖2顆轉絲及最右邊的編號3卡榫已移開(在墊腳上方凹處，用薄鐵片翹開)
再也沒有地方可以著力了，因此往上提了一提，覺得編號4中間是最穩固的地方
就用力一掀，整個後蓋就起來了:

查看了RAM品牌，是創見DDR3L 1600 1.35V低電壓款的:

SSD從官方規格知道是M.2-2280款式的(長度80mm，落處已有一顆十字螺絲可固定)

爬了文知道SSD M.2會發出高熱，P1系列使用藍天模組不支援散熱風扇可調轉速
因此若NB過熱，就會啟動風扇轉出高風切聲，嚴重躁音會影響到旁人...

因為手上沒GIGABYTE推薦的SSD列表，所以我先暫定Intel 540s M.2 2280 SATA SSD (5年保)
仔細看它的規格報告書，似乎低電量及省電休眠都有，
不知官方是否有支援它呢?

丁ㄟ

丁ㄟ
個人積分：463分
文章編號：60229082

463分

5樓

2016-05-16 12:33

P17F v5很好拆阿
兩顆螺絲拆下後
利用一字起子往兩個凹槽往上撬開，怕刮傷的話墊一塊布

比起微星GS系列
P17F真的是好拆
GS自己DIY多裝個記憶體都得連主機板都翻過來

GIGABYTE客服

GIGABYTE客服
個人積分：420分
文章編號：60231638

420分

6樓

2016-05-16 16:05

tomexou wrote:
後來我分析下圖2顆...(恕刪)

tomexou網友您好

我們沒有測試過Intel 540s M.2 2280 SATA SSD，建議您可參考我們提供的記憶體及硬碟相容性列表來選購。

若是您欲自行加裝硬碟/記憶體問題，您也可於產品保固期限內將自行購買的硬碟/記憶體帶至技嘉科技服務中心協助免費安裝。另外，服務中心僅協助安裝原出廠作業系統 (含F9還原功能)，但無法轉移您目前硬碟裡個人資料，建議您先備份好個人重要資料再前往服務中心。

另外，若是欲查詢出貨搭配的記憶體/硬碟規格，建議您可提供產品SN序號(方便的話請提供筆電底部序號照片)，我們可以協助進一步查詢，產品序號建議您可參考附圖。

GIGABYTE客服

技嘉科技台灣地區電話服務專線： 0800-079-800 服務時間：星期一至星期五 09:30-20:30 星期六09:30-17:30

hsiencdr

hsiencdr
個人積分：3分
文章編號：60247336

3分

7樓

2016-05-17 21:16

建議先確認 Intel 這片溫度是否有過高情況，不然以P17F V5 來說，我還真不建議安裝，我裝MX200 均溫都在60度以上，P17F V5 也沒有針對其作散熱，真的令人擔心不知道甚麼時候會掛掉，除非你把CPU風扇調成急速，但那就很吵了，以上提供建議

tomexou wrote:
編號1是螺絲處，離...(恕刪)

丁ㄟ

丁ㄟ
個人積分：463分
文章編號：60248536

463分

8樓

2016-05-17 22:55

我用的M.2 SSD是創見
型號TS128GMTS800 128GB的
最高溫度在37-40度
這型號是技嘉客服推薦的

hsiencdr

hsiencdr
個人積分：3分
文章編號：60248895

3分

9樓

2016-05-17 23:24

可惜
最高讀/寫速度：
- 讀取速度最高可達 560MB/s
- 寫入速度最高可達 310MB/s

另外對創見穩定性有疑慮，畢竟這玩意，還是需要高點的妥善率，所以才買美光，就是溫度出乎意料

tomexou

tomexou
個人積分：241分
文章編號：60253611

241分

樓主

2016-05-18 11:31

謝謝前面大大們的回覆討論。

原廠客服有回信給我SSD相容列表，但上面只有LITEON, 創見等128GB的共3種
由於我的需求是240gb以上，因此針對相容品牌去pchome看價格及讀寫速度
不是寫入速度較慢，就是價格貴了些。

由於我的舊NB有買過Intel SSD SATA 240gb的經驗，
雖然M2會高溫一點，但看Intel 540s M.2 2280 SATA SSD的產品數據都還不錯
它不會像其他廠牌宣稱省電休眠等特點，但看報告是都有這些功能的
最重要是保固5年，且價位中等。

因此我還是大膽買了它，裝在P17F v5內部，然後跑測寫速度，與官方宣稱一致。

測試速立刻查它的溫度，約43C，也測試Win10開機後的速度，也大概是如此:

和沒有裝SSD時，用其原廠的1TB HDD安裝Win10時的風扇快轉機率來比較，
裝了SSD後的確風扇快轉的機率較高 (沒開房間電扇)
但數據在4X度還說得過去，之前爬文別牌SSD那種高達6x度就太誇張了
(ssd一般工作頂溫是70c)

以上是我對於GIGABYE P17F v5的裝機及擴充硬件的心得
和舊機微星MSI CX70筆電相比較，我覺得GIGABYE厚度更加薄些
而且開機bios都會提供按啥hot key來進入bios或boot menu很貼心
而且驅動程式都很完整，整體上是很滿意的。

NB我是用來開發程序，本身不玩game，但希望cpu夠力點，能擴充到16gb ram
所以這種電競平價nb的產品定位，我個人很喜歡，
只是我個人對nb噪音很敏銳，覺得國產NB只差在風扇的風切聲太大(應該是排熱設計問題)
跟我以前使用lenovo, dell商務頂極nb相比較(它們只會在fan 三年後老化時才會有噪音)，
國產nb的散熱風扇的高轉風切聲真是不能忍受!!

看在除了風扇噪音之外的其他優點(效能、平價)，就這樣忍受了!!
或許這nb產品是設計給玩game的人，因此風扇快轉的噪音都能忍受吧!
fan轉速能自己調整就好了。(p1xx系列好像是不能調的)

洋牌nb的機構大都是封閉式，整個熱流能排放更有效率
國產nb喜歡在高熱點處打洞，號稱是吸氣孔，但其實它減低了整個nb內部散熱的對流能力
就像一顆心臟因為血壓高，打洞減壓，雖然人活了下來，但整個心臟的收縮能力就大減了
平時沒事，但只要高度運動時，就容易出現心悸及耳嗚等怪現象了 :)
